在二极管阵营里，稳压二极管最常见，基本封装形式有DO-15、DO-41、DO-27、SOD-323、SOD-523、SOD-723、SOT-23、SOT-323、SOT-523等。稳压二极管一般两个引脚，也有三个引脚的，如长电科技采用SOT-323封装的AZ23C2xx系列稳压二极管就有三个引脚。

SOT-323封装的AZ23C2xx系列稳压二极管

AZ23C2xx系列采用共阳极结构，在一个SOT-323封装内配置了两个稳压二极管，额定功率损耗不超过200mW，内封的两只管子的△Vz均小于5%。这样的稳压二极管封装，可有效减小PCB的占空面积。

AZ23C2xx系列稳压二极管的最大额定值为：正向电压Vf=0.9V(@If=10mA)，功耗Pd=200mW，热阻Roja=625℃/W，结温Tj=150℃，存储温度Tstg=-55~+150℃。

电气性能方面，AZ23C2xx系列稳压二极管参数值为：

AZ23C2V7稳压值2.5-2.9V，最大稳压阻抗83?(5.0mA)、500?(1.0mA)?，温度系数-0.065%/℃；

AZ23C3V0稳压值2.8-3.2V，最大稳压阻抗95?(5.0mA)、500?，温度系数-0.060%/℃；

AZ23C3V3稳压值3.1-3.5V，最大稳压阻抗95?(5.0mA)、500?，温度系数-0.055%/℃；

AZ23C3V6稳压值3.4-3.8V，最大稳压阻抗95?(5.0mA)、500?，温度系数-0.055%/℃；

AZ23C3V9稳压值3.7-4.1V，最大稳压阻抗95?(5.0mA)、500?，温度系数-0.050%/℃；

AZ23C4V3稳压值4.0-4.6V，最大稳压阻抗95?(5.0mA)、500?，温度系数-0.035%/℃；

AZ23C4V7稳压值4.4-5.0V，最大稳压阻抗78?(5.0mA)、500?，温度系数-0.015%/℃；

AZ23C5V1稳压值4.8-5.4V，最大稳压阻抗60?(5.0mA)、480?，温度系数+0.005%/℃；

AZ23C5V6稳压值5.2-6.0V，最大稳压阻抗40?(5.0mA)、400?，温度系数+0.020%/℃；

AZ23C6V2稳压值5.8-6.6V，最大稳压阻抗10?(5.0mA)、200?，温度系数+0.030%/℃；

AZ23C6V8稳压值6.4-7.2V，最大稳压阻抗8.0?(5.0mA)、150?，温度系数 +0.045%/℃；

AZ23C7V5稳压值7.0-7.9V，最大稳压阻抗7.0?(5.0mA)、50?，温度系数+0.050%/℃；

AZ23C8V2稳压值7.7-8.7V，最大稳压阻抗7.0?(5.0mA)、50?，温度系数+0.055%/℃；

AZ23C9V1稳压值8.5-9.6V，最大稳压阻抗10?(5.0mA)、50?，温度系数+0.065%/℃；

AZ23C10稳压值9.4-10.6V，最大稳压阻抗15?(5.0mA)、70?，温度系数+0.065%/℃；

AZ23C11稳压值10.4-11.6V，最大稳压阻抗20?(5.0mA)、70?，温度系数+0.070%/℃；

AZ23C12稳压值11.4-12.7V，最大稳压阻抗20?(5.0mA)、90?，温度系数+0.075%/℃；

AZ23C13稳压值12.4-14.1V，最大稳压阻抗25?(5.0mA)、110?，温度系数+0.080%/℃；

AZ23C15稳压值13.8-15.6V，最大稳压阻抗30?(5.0mA)、110?，温度系数+0.080%/℃；

AZ23C16稳压值15.3-17.1V，最大稳压阻抗40?(5.0mA)、170?，温度系数+0.090%/℃；

AZ23C18稳压值16.8-19.1V，最大稳压阻抗50?(5.0mA)、170?，温度系数+0.090%/℃；

AZ23C20稳压值18.8-21.2V，最大稳压阻抗50?(5.0mA)、220?，温度系数+0.090%/℃；

AZ23C22稳压值20.8-23.3V，最大稳压阻抗55?(5.0mA)、220?，温度系数+0.090%/℃；

AZ23C24稳压值22.8-25.6V，最大稳压阻抗80?(5.0mA)、220?，温度系数+0.090%/℃；

AZ23C27稳压值25.1-28.9V，最大稳压阻抗80?(5.0mA)、250?，温度系数+0.090%/℃；

AZ23C30稳压值28-32V，最大稳压阻抗80?(5.0mA)、250?，温度系数+0.090%/℃；

AZ23C33稳压值31-35V，最大稳压阻抗80?(5.0mA)、250?，温度系数+0.090%/℃；

AZ23C36稳压值34-38V，最大稳压阻抗90?(5.0mA)、250?，温度系数+0.090%/℃；

AZ23C39稳压值37-41V，最大稳压阻抗90?(5.0mA)、300?，温度系数+0.110%/℃。

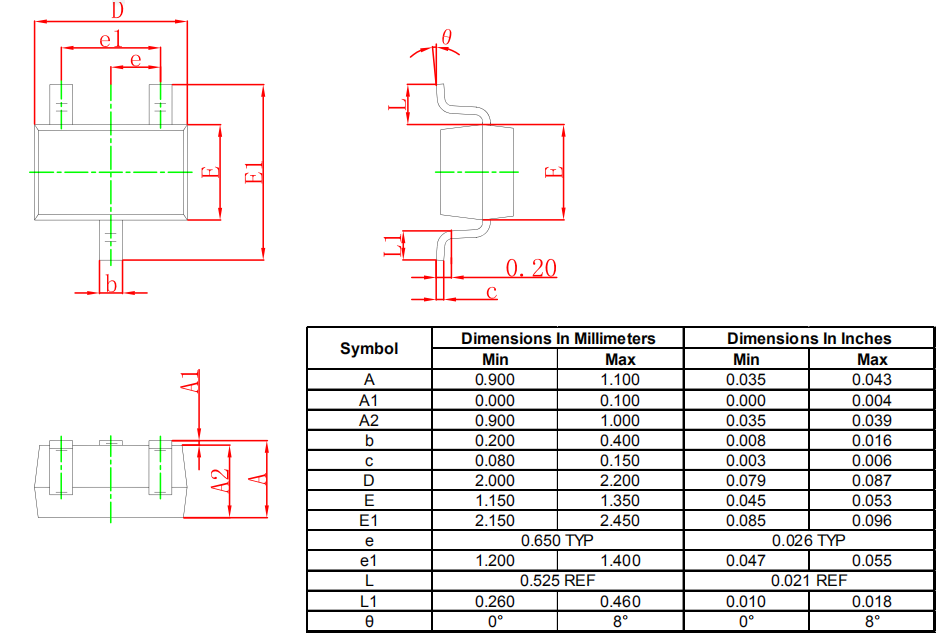

AZ23C2xx系列稳压二极管封装尺寸

包装方面，AZ23C2xx系列稳压二极管封装采用7英寸或17.8mm直径的卷轴的编带包装，每卷编带共3000个元件，共提供无铅版本。
