一、访问控制列表的作用：

过滤：通过过滤经过路由器的数据包来管理IP流量

分类：标识流量以进行特殊处理

ACL在作用的时候有两个动作，即允许和拒绝。

允许或拒绝经过路由器的数据包

允许或拒绝来自路由器或到路由器的vty访问

如果没有ACL，所有数据包会发往网络的所有部分。

配置完以后一定要记得调用ACL的访问控制列表。

二、访问列表的分类：

*标准检查源地址.通常允许、拒绝的是完整的协议

*扩展检查源地址和目的地址、通常允许、拒绝的是某个特定的协议

*进方向和出方向

出方向先查路由表，如果有去往目的网段的路由，就转到出接口，如果出接口调用了访问控制列表ACL，那么就看是否和ACL的访问控制列表匹配，是允许permit还是拒绝deny，如果是允许，就根据路由表转发数据，如果是拒绝就直接将数据包丢弃了。

入方向当入接口收到数据包的时候，先跟入接口的ACL访问控制列表进行匹配，如果允许则查看路由表从而进行转发，如果拒绝则直接丢弃。

而在这个deny的机制中，有一条隐藏的deny所有报文的语句。也就是说，当接收到的数据包和前面所有的访问控制列表ACL都不匹配的时候，则就会触发这条隐藏的命令。

三、如何来标识ACL

标准编号IPV4列表(1-99)可测试源地址的所有IP数据包的条件。扩展范围是(1300-1999)

扩展编号IPV4列表(100-199)可测试源地址和目的地址、特定TCP/IP协议和目的端口条件。扩展范围(2000-2699)

命名ACL用字母数字字符串(名称)标识IP标准ACL和扩展ACL。

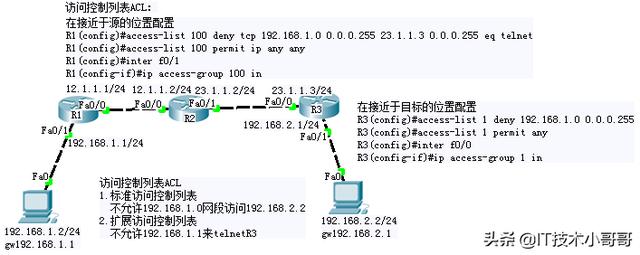

四、配置标准访问控制列表的命令：

标准访问控制列表可以用来匹配：

1用来匹配源地址和目标地址

2用来匹配远程登录

标准访问控制列表建议配在接近于目标的位置，因为如果配置在接近于源的目标的位置，那么发出来的报文就会立刻被deny掉了，而且数据包不仅发送不到目标位置，甚至连接近于源的目标位置以外的其他的路由器也发送不到了，都不可以访问了。所以标准访问控制列表一定要放在接近于目标的位置。

实验一：

RouterX(config)#access-listaccess-list-number {permit|deny} sourse [mark]

Permit：允许。Deny：拒绝。Sourse：源地址。Mark：反掩码。

R3(config)#access-list 1 deny 192.168.1.0 0.0.0.255 意思就是只要是192.168.1.0网段的(1-254)的IP地址发过来的数据包都会被拒绝。

接着要写一个permit语句去保证允许其他网段的数据报文可以通过。

即：R3(config)#access-list 1 permit 0.0.0.0 255.255.255.255

当然 0.0.0.0 255.255.255.255 代表所有网段也可以用 any 来表示。

即：R3(config)#access-list 1 permit any 可以这样来写，也是可以生效的。

隐藏的deny所有的命令：R3(config)#access-list 1 deny any

所以要记得相反的permit允许其他所有的命令：R3(config)#access-list1 deny any

1.然后在接口下来掉用这个访问控制列表ACL"

RouterX(config-if)#ipaccess-group access-list-number {in|out} 标识是出方向还是入方向

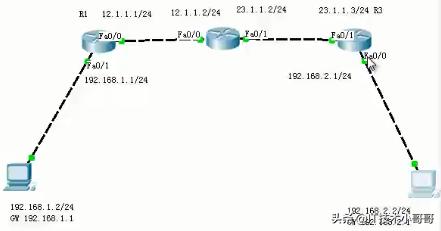

如果用192.168.1.2来ping192.168.2.2则可以是R3的F0/1的入方向或者F0/0的出方向。

R3(config)#interfacef0/1

R3(config-if)#ipaccess-gourp 1 in 同样建议配置在in方向，因为可以少一次查询的动作。

到这里访问控制列表ACL就调用成功了，这个时候在去ping就会告诉你目的主机不可达。

即：Destination host unreachable。

2.可以通过show access-lists来产看到当前所被deny掉的数据状态。

3.删除访问控制列表：

R3(config)#no access-list 1 它会将之前配置的deny的语句和permit any的语句在访问控制列表1里面同时删除。

4.如果是只是deny某一个IP地址的数据报文，可以使用完全匹配的方式：

即：R3(config)#access-list 1 deny 192.168.1.2 0.0.0.0 这样后面的四个零就是完全匹配的意思。当然这个四个零0.0.0.0 也可以用host 来表示：

即：R3(config)#access-list1 deny host 192.168.1.2

而为了能让其他的数据能够被转发，所以必须要加上permit any的命令，以便让其他的报文可以通过。

即：R3(config)#access-list 1 deny host 192.168.1.2

R3(config)#access-list 1 permit any

此外，因为在输入访问控制列表的时候，是按照输入的顺序来进行排列的，所有如果将permit any或者deny any语句放在具体的permit或者deny语句之前，即：

先配置了R3(config)#access-list1 permit any

再配置了R3(config)#access-list1 deny host 192.168.1.2

就会发现，后面配置的"R3(config)#access-list1 deny host 192.168.1.2"完全没有生效，报文依旧可以转发。

所以在配置的时候一定要注意先后的顺序，严谨的放在后面。

实验二：

如果在R3上配置远程管理：

R3(config)#line vty 04

R3(config-line)#passwordcisco

R3(config-line)#login

R3(config-line)#exit

R3(config)#enable password cisco

然后不允许192.168.1.2来远程访问R3，则:

R3(config)#access-list 1 deny host 192.168.1.2

R3(config)#access-list 1 permit any

但是调用的时候则是在line下面来调用的：

R3(config)#line vty 04

R3(config-line)#access-class 1 in

如果不在line调用的话，也可以在接口下面调用：

R3(config)#interfacef0/1

R3(config-if)#ipaccess-group 1 in

五、扩展访问控制列表：

扩展访问控制列表可以用来匹配：

不仅可以匹配源地址还可以匹配协议

还可以匹配目标地址

还可以匹配端口号

扩展访问控制列表建议配置在接近于源的位置，如果配置在接近于目标位置或其他位置的路由器上面，因为产生的结构都是一样的，所以会浪费大量的带宽，而如果配置在接近于源的的目标位置就不会出现这种情况，所以，扩展访问控制列表一定要配置在接近于源的目标位置。

实验一：

命令：

建立扩展访问控制列表：

RouterX(config)#access-listaccess-list-number {permit|deny} protocol source source-wildcard [operator port] Destination destination-wildcard [operator port] [established] [log]

Permit：允许。Deny：拒绝。Protocol：协议。Source: 源地址。source-wildcard：源地址反掩码。operatorport：相应端口。Destination：目标地址。destination-wildcard：目标地址反掩码。

调用扩展访问控制列表：

RouterX(config-if)#ipaccess-group access-list-number {in|out}

"ping"命令是基于ICMP协议的命令。且下面的命令是deny掉了去的报文和回的报文。

即：

R3(config)#access-list 100 deny icmp192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 echo 报文格式

R3(config)#access-list 100 deny icmp 192.168.1.00.0.0.255 192.168.2.0 0.0.0.255 echo-reply 回应报文格式

R3(config)#access-list 100 permit ip any any 因为三层所用的协议是IP协议，所以是ip anyany，这里的IP表示的是协议号。

接下来调用，在R1的入方向来调用这个ACL。

R1(config)#interfacef0/1

R2(config-if)#ipaccess-group 100 in

实验二：
