好了开始搞UserData这一块了。

接着上一篇继续

说起这个UserData是属于西门子后期加的一些功能，也就是这些功能让S7这个协议变得更加丰富，也是因为这些功能让S7变得很臃肿，也不利用使用。

双刃剑没办法去评判。

这个我就按照我抓包的顺序进行介绍吧，可能不会介绍完，但是基本上你明白一个其他的也就差不多了。

可以利用它明白它的某块字段的含义就行了，暂时我没必要去深入的去了解他的原理，所以有些地方讲的不会太细请见谅。

1、读系统状态 — 44 1

为什么我把44 1 专门的写上去呢 其实UserData也有对应的功能码 但是太杂乱

44 是功能的大体方向 1 是具体功能

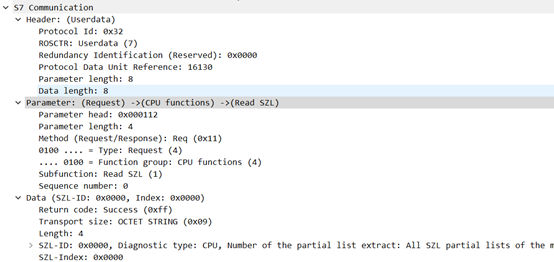

发包

这个Header头部跟其他的都一样  我就直接把上一篇的复制过来，重点还是参数部分。

Byte[0] 为 协议ID  这个只要是S7comm协议一般都是指定0x32

Byte[1] 为 PDU类型  这个只要是Userdata都是07

Byte[2]Byte[3] 冗余数据，通常为0×0000

Byte[6]Byte[7] 参数的总长度也就是parameter的长度

Byte[8]Byte[9] 数据的长度、也就是data部分数据的长度如果无即为0

Parameter部分
