FT232 USB转UART串口模块 USB mini接口

采用原装FT232RL 支持3种供电模式 支持Mac、Linux、Android、WinCE、Windows 7/8/8.1/10...

型号 FT232 USB UART Board (mini)

产品简介产品特性：

采用原装FT232RL，比仿冒品稳定很多

支持Mac、Linux、Android、WinCE、Windows 7/8/8.1/10...

支持3种供电模式：5V对外供电；3.3V对外供电；由外部供电(要求3.3V-5V)

带3个LED：TXD LED、RXD LED、POWER LED

TXD、RXD、RTS#、CTS#：采用弯排针引出

其余功能PIN：预留焊盘(配送排针、排座，可上插或下插接入用户系统；PIN间距支持插入万用板)

使用说明：(以接入MCU为例)

VCCIO：输出3.3V或5V(模块由USB供电，须将跳线帽跳到3.3V或5V)

GND：接GND

TXD：接MCU.RX ( 信号流向：MCU.RX << FT232 << PC.TX )

RXD：接MCU.TX ( 信号流向：MCU.TX >> FT232 >> PC.RX )

RTS：接MCU.CTS ( 信号流向：MCU.CTS << FT232 << PC.RTS )

CTS：接MCU.RTS ( 信号流向：MCU.RTS >> FT232 >> PC.CTS )

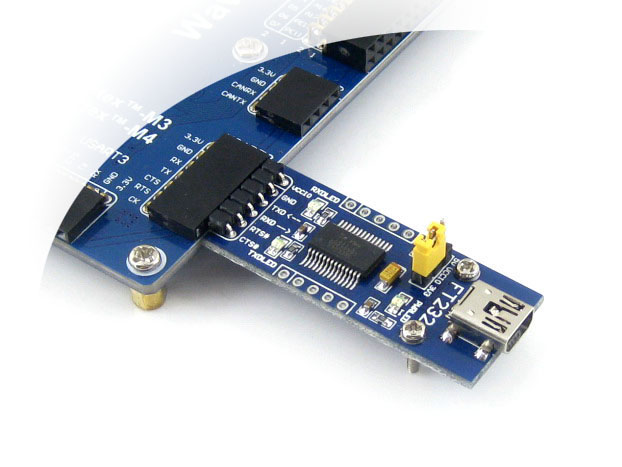

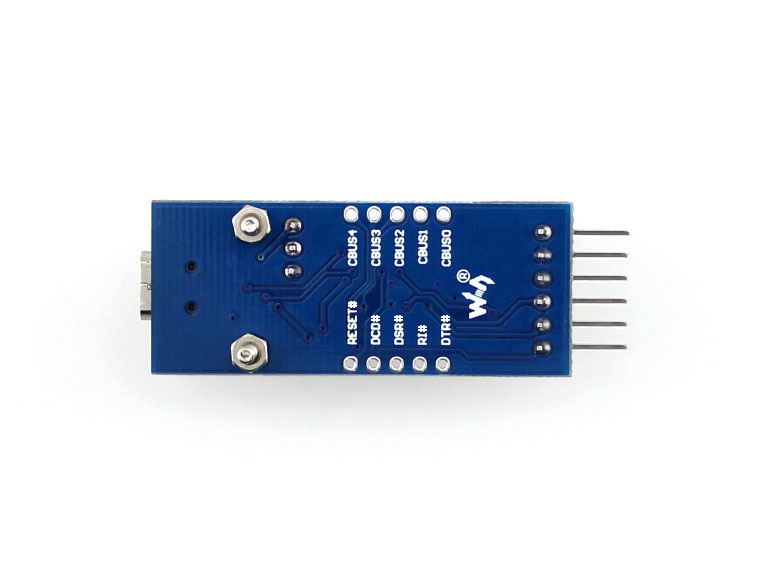

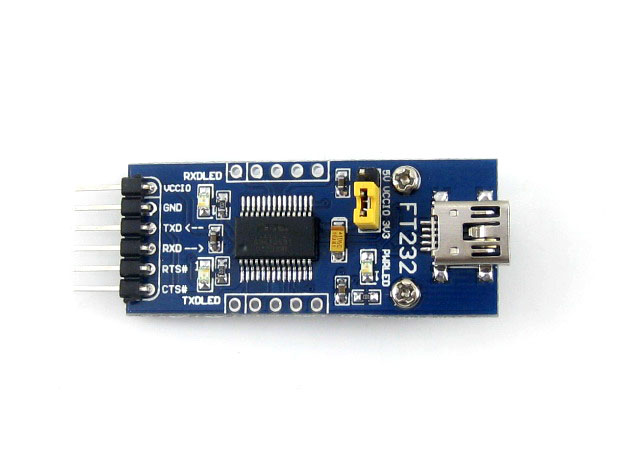

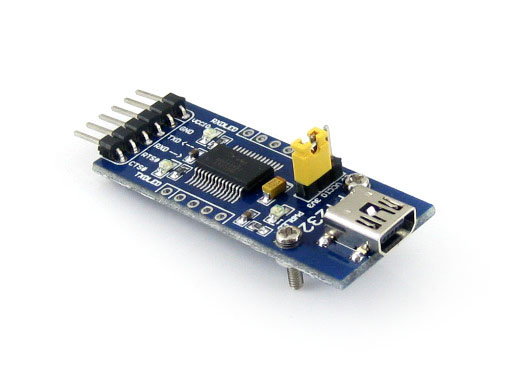

注意：本产品不带USB线。该模块为USB转TTL电平，切勿直连RS232电平，以免烧坏模块。产品图片
