利用定时器中断方式控制led灯的闪烁速度_stm32学习之基本定时器--TIM

STM32f1系列，有基本定时器、通用定时器、高级定时器三类tiM定时器。其中，TIM6/7是本文要讲的基本定时器。
　　基本定时器TIM6/7是16位的只能向上计数的定时器，只能用于定时。而通用定时器和高级定时器有更多的功能，如还可以进行输出比较、输入捕捉等功能，相关的介绍会写在后面的文章，这里只讲基本定时器。

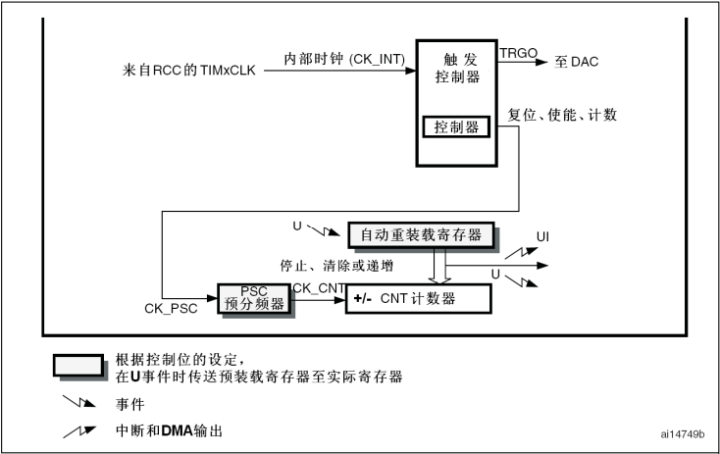

　　先看看基本定时器的框图，如图24-1。

　　图24-1时钟源
　　我们查阅参考手册RCC章节的时钟树可以知道，RCC的定时器时钟TIMxCLK，即内部时钟CK_INT是由APB1预分频器分频后提供。如图24-2所示，如果APB1预分频系数为1,，则频率不变，否则频率为2倍。即此时用于分频的APB1的预分频系数为2，所以TIMxCLK = 36 * 2 = 72MHz。

　　图24-2计数器时钟

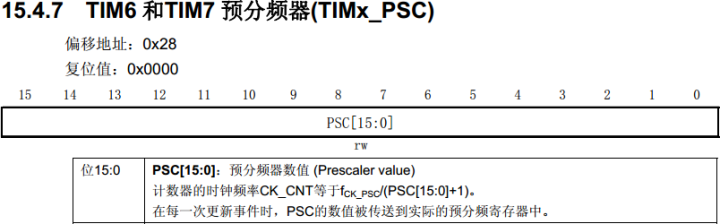

　　如图24-1的框图，计数器时钟由内部时钟CK_INT提供，经过PSC预分频器后得到CK_CNT。PSC是一个16位的预分频器，可以对定时器时钟TIMxCLK进行1~65536之间的任何一个数进行分频。分频后的CK_CNT值的计算在参考手册TIMx_PSC寄存器描述里有提到，如图24-3。

　　图24-3
　　即CK_CNT = CK_PSC/(PSC[15:0]+1)。
　　计数器
　　计数器CNT是一个16位的计数器，只能往上计数，最大计数值为65535。
　　自动重装载寄存器TIMx_ARR
　　TIMx_ARR寄存器里存着最大的计数值，当计数到该值时，会产生中断。当然了你得使能了中断才可以。
　　定时时间计算
　　计一个数的时间是1/CK_CNT，产生一次中断的时间为(ARR+1)/CK_CNT。如果在中断服务程序里设置一个变量time用于记录中断次数，则定时时间为：(ARR+1)/CK_CNT*time。
　　TIM_TimeBaseInitTypeDef

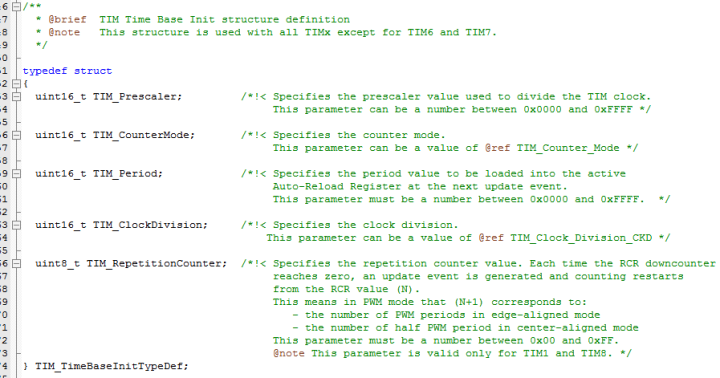

　　如图24-4为基本定时器TIM_TimeBaseInitTypeDef结构体定义。

　　图24-4

　　TIM_Prescaler：指定定时器预分频器数值，由TIMx_PSC寄存器配置，可设置范围为0x0000~0xFFFF，即0~65535;

　　TIM_CounterMode：计数模式，可分为向上计数、向下计数以及三种中心对齐模式。而基本定时器只能向上计数;

　　TIM_Period：计数器周期，即自动重装载寄存器TIMx_ARR的值，在事件生成时更新到影子寄存器，由TIMx_CR1寄存器的ARPE位配置是否使能缓冲;

　　TIM_clockDivision：时钟分频，配置定时器时钟CK_INT频率与数字滤波器采样时钟频率分频比，基本定时器没有这个功能，不用设置;

　　TIM_RepetitionCounter：重复计数器，属于高级控制寄存器专用寄存器位，利用它可以很容易控制输出PWM个数，这里不用设置。

　　定时1s实验

　　例如，需要做一个1s的定时，CK_PSC=72MHz，则PSC=71，那么CK_CNT=1MHz，

　　计一个数时间：1/CK_CNT = 1/1MHz = 1us，

　　中断一次的时间：(ARR+1)/CK_CNT = (999+1)/1MHz = 1ms，

　　则定时时间：(ARR+1)/CK_CNT*time = 1ms*1000 = 1s

　　我们用LED的亮灭状态变化来展示1s的定时。

　　初始化TIM_TimeBaseInitTypeDef

　　前文提到的TIM_TimeBaseInitTypeDef结构体有5个成员，但基本定时器TIM6/7只用到了TIM_Prescaler和TIM_Period这两个成员，其他三个是通用定时器和高级定时器才会用到的。（时钟系统）http://makeru.com.cn/live/1392_1082.html?s=45051

IF">

1. 　　/**
3. 　　* [url=home.php?mod=space&uid=2666770]@Brief[/url] 基本定时器配置
5. 　　* [url=home.php?mod=space&uid=3142012]@param[/url] 无
7. 　　* @retval 无
9. 　　*/
11. 　　static void BASIC_TIM_Mode_Config(void)
13. 　　{
15. 　　TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
17. 　　RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM6, ENABLE); // 内部时钟72MHz
19. 　　TIM_TimeBaseStructure.TIM_Period = 999; // 自动重装载寄存器的值
21. 　　TIM_TimeBaseStructure.TIM_Prescaler= 71; // 预分频器数值
23. 　　TIM_TimeBaseInit(TIM6, &TIM_TimeBaseStructure);
25. 　　TIM_CleaRFlag(TIM6, TIM_FLAG_Update); // 清除计数器中断标志位
27. 　　TIM_ITConfig(TIM6, TIM_IT_Update, ENABLE);
29. 　　TIM_Cmd(TIM6, ENABLE);
31. 　　}

复制代码

　　中断优先级配置

　　有关中断配置相关已经在之前的文章介绍过，有不清楚的地方可移步阅读。这里只说几个配置的关键点。可配置中断优先级分组为0，即0位抢占优先级，4位子优先级。配置中断源为TIM6_IRQn。（32中断系统）http://makeru.com.cn/live/1392_1124.html?s=45051

1. 　　/**
3. 　　* @brief 中断优先级配置
5. 　　* @param 无
7. 　　* @retval 无
9. 　　*/
11. 　　static void BASIC_TIM_NVIC_Config(void)
13. 　　{
15. 　　NVIC_InitTypeDef NVIC_InitStructure;
17. 　　NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
19. 　　NVIC_InitStructure.NVIC_IRQChannel = TIM6_IRQn;
21. 　　NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
23. 　　NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
25. 　　NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
27. 　　NVIC_Init(&NVIC_InitStructure);
29. 　　}

复制代码

　　中断函数
　　中断函数在stm32f10x_it.c文件里配置。

1. 　extern volatile uint32_t time; // 该变量定义在main()函数里
3. 　　void TIM6_IRQHandler(void)
5. 　　{
7. 　　if(TIM_GetITStatus(TIM6, TIM_IT_Update) != RESET)
9. 　　{
11. 　　time++; // 每中断一次，time值加1，中断一次时间为1ms，需要中断1000次才可定时1s，即time值为1000
13. 　　TIM_ClearITPendingBit(TIM6, TIM_FLAG_Update);
15. 　　}
17. 　　}

复制代码

　　最后在main()函数里调用led和定时器的初始化配置函数，在一个循环里判断time变量的值是否为1000，如果已经达到1000，则led灯状态变化(亮或灭)一次，并且time变量值重赋为0，以便继续判断及定时。更多交流学习可以私我昵称wx号
