晶振参数转换：峰峰值、功率线性值、dBm

在晶体振荡器中，峰峰值Vpp、功率线性值和dBm之间的关系对信号分析十分重要。今天，KOAN凯擎小妹将介绍一下这些参数的概念，计算方法，意义，以及如何转换单位。这些内容可以帮助您高效地评估信号强度、计算功率损耗，以及优化系统性能。

Vpp和RMS

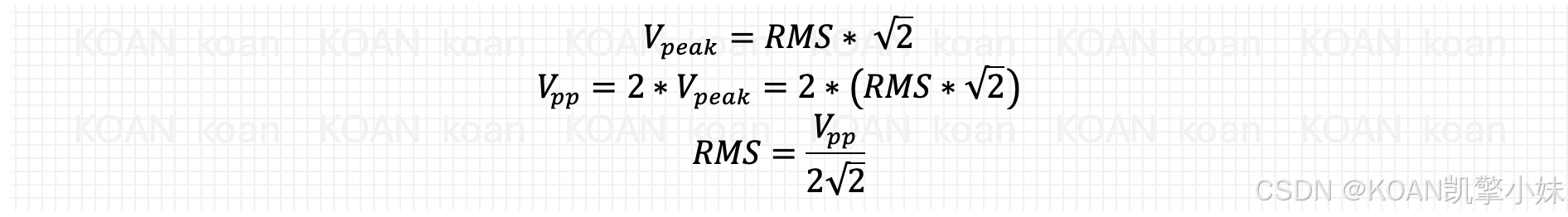

峰峰值 (Vpp) 是指信号在一个周期内的最大值与最小值之间的差值。有效值(RMS)代表信号的平均功率。对于正弦波晶振：

Vpp和mW

晶振输出信号的功率P(单位mW)表示信号在传递过程中消耗的能量。功率过高，会损坏器件；过低功率则会导致信号弱。

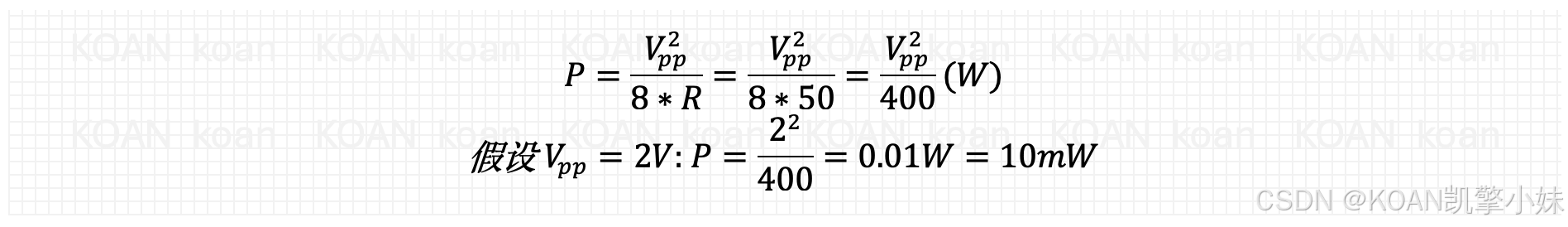

在标准阻抗50欧姆下，我们可以通过峰峰值Vpp计算功率P。正弦波信号的功率计算公式为：

Vpp和dBm

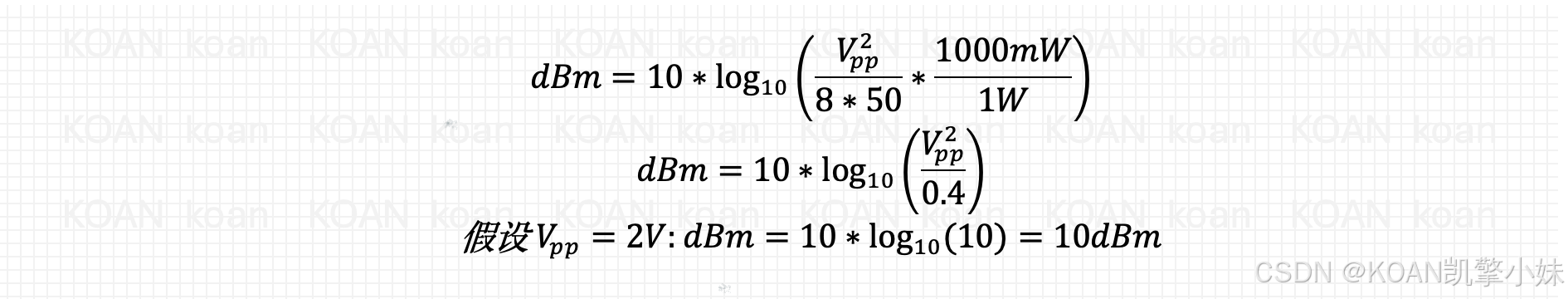

通过Vpp直接计算dBm，可以方便地评估信号的增益和损耗，确保系统满足性能的要求。

mW和dBm

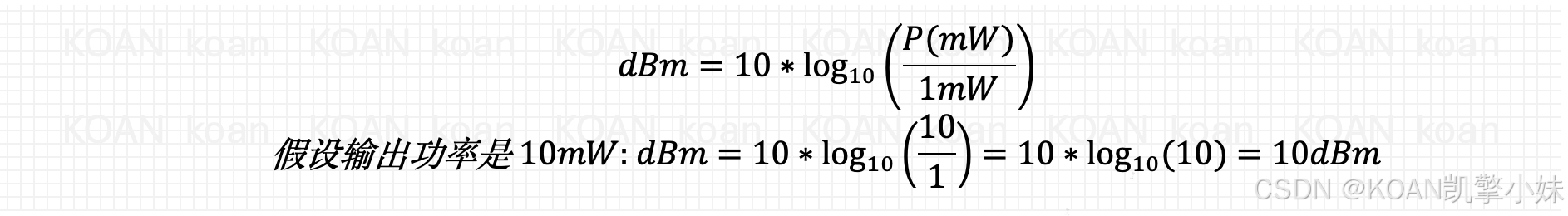

dBm表示晶振输出信号的功率。在晶振的实际和调试的过程中，dBm常用来确保信号的强度是否符合预期。

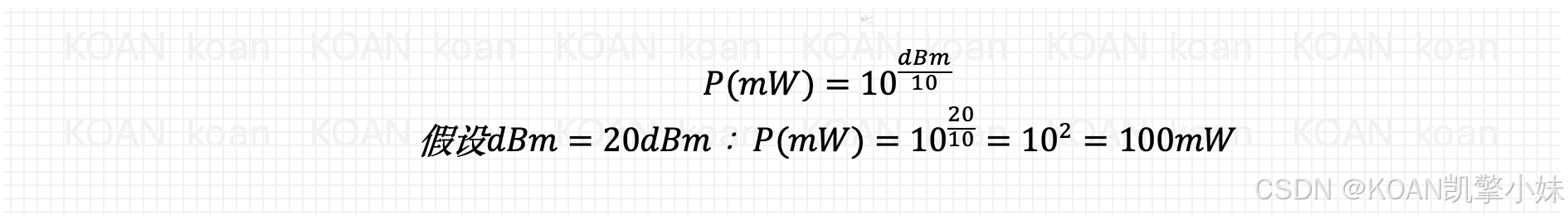

相反，如果已知dBm的值

单位转换：dBm和W

基准值：30dBm = 1W

• • 每增加3dBm：功率乘2
  • 每减少3dBm：功率除以2
  • 每增加10dBm：功率乘10
  • 每减少10dBm：功率除以10

如果信号功率为32dBm:

32dBm = (30+3+3+3+3-10)dBm = (1*2*2*2*2*0.1)W = 1.6W

单位转换：dB和dBc

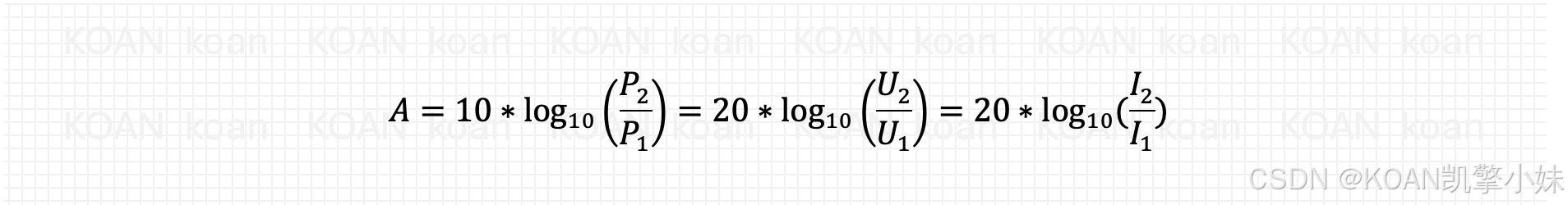

dB表示两个功率、电平或电流之间的比值的单位。用于比较两个信号的相对大小。

dBc表示信号相对于载波的功率比。dBc用于衡量信号的相对干扰或噪声水平。如果信号的功率比载波功率低30dB，则记录为-30dBc。
