我们是靠马达才能够推动镜头实现对焦，但是我们闪光灯是干嘛用呢？

闪光灯，当然是暗处拍照的时候，能够提供亮度，让AE得到信息去计算当前环境，然后拍照得到正确的曝光的照片。可见，马达和闪光灯都是辅助我们camera sensor的两个重要部分，那么flash闪光灯是怎样进行porting呢？

首先，更新设备树

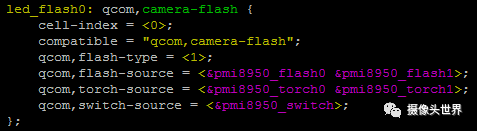

在目标摄像头 .dtsi 文件(例如 msm8953-camera-sensor-mtp.dtsi)中，为 led_flash 节点添加一个条目并将 qcom,led-flash-src 分配为 led_flash 节点。

OEM 可根据 LED 闪光灯硬件来确定配置哪种类型的接口驱动程序。有些 LED 闪光灯硬件需要控制输入上的电源来实现开启/关闭。对于这样的 LED 闪光灯硬件， OEM 可使用基于PMIC 的 LED 闪光灯驱动程序从 PMIC IC 提供电流/电源。该驱动程序非常简单，只需调用PMIC API 来控制各种闪光灯状态对应的电流/功率电平。其他 LED 闪光灯硬件必须通过编程寄存器设置来实现开启/关闭。对于这类硬件， OEM 可使用基于 QUP 或 I2C 的 LED 闪光灯驱动程序。设备树文件中的节点条目须根据 LED 闪光灯驱动程序的类型(基于 PMIC、基于 I2C 或基于 CCI)进行更改。有关设备树文件中各个字段的更多信息和解释，可参见

kernel/msm-3.18/Documentation/devicetree/bindings/media/video/msm-camera-flash.txt

kernel/msm-3.18/Documentation/devicetree/bindings/leds/leds-qpnp-flash.txt

1、基于 PMIC 的 LED 闪光灯驱动程序

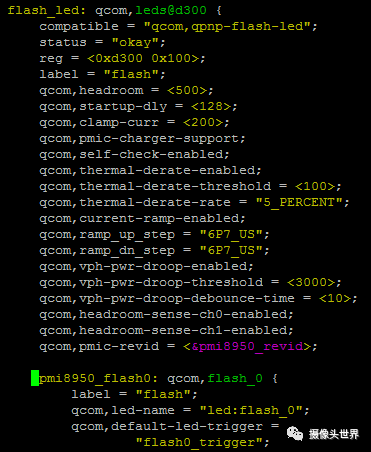

对基于 PMIC 的 LED 闪光灯驱动程序，在

kernel/msm-3.18/arch/arm/boot/dts/qcom/msm-pmixxx.dtsi( 例如 msm-pmi8950.dtsi) 中定义摄像头 .dtsi 文件中由 PMIC IC 提供的闪光源和聚光源参数及其句柄。

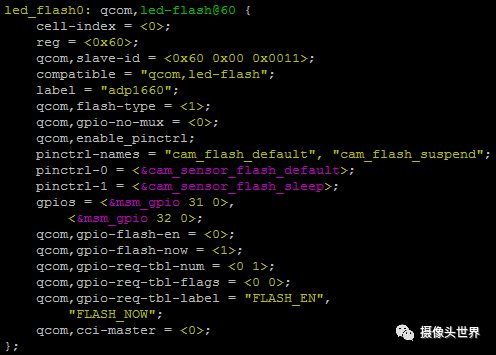

2、基于 I2C 的 LED 闪光灯驱动程序
