本文介绍了如何使用Python Toolbox替代Model Builder创建ArcGIS GP服务，以实现更灵活的控制和错误排查。作者在实现过程中遇到GP服务结果无法自动显示到地图的问题，通过研究和尝试，找到了解决方案，关键在于设置`datatype="GPFeatureLayer"`和正确设置输出参数。

要用 ArcGIS API for JavaScript 做一个复杂的功能，比如导入CAD、更新地形图数据然后显示新地形图。这种功能最方便的实现方式就是用 Model Builder 建立模型、调试，然后发布GP服务，最后用 ArcGIS API for JavaScript 调用 GP 服务。

然而 GP Model 一旦报错，真的不好查找原因。GP 改动一下又要从头走一遍发布过程，真是心累。

所以我就开始研究使用 Python Toolbox 了。它通过(1) 编写Python toolbox脚本文件*.pyt;(2) 添加脚本到模型（2）调试（4）发布四个步骤得到一个 GP 服务。

pyt 文件以及模型

个人认为，代码更好控制，能看到更多细节，而 GP Model 隐藏了很多细节，出错了也不好排查。Pythton toolbox 还有一个好处是如果要修改 GP 服务，直接修改 *.pyt 文件去替换 ArcServer 中的文件即可，不需要重新发布服务。

关于使用 Python toolbox 实现一个 GP 服务的更多细节，可参考如下链接

https://blog.youkuaiyun.com/wucdsg/article/details/77100370blog.youkuaiyun.com

这个脚本的思路大致是导入CAD到数据集，追加到现有数据。在我的实现过程中遇到了一个问题，就是如何将结果自动显示到地图，我需要在GP服务执行结束之后查看最新的地图。Model Builder 构建的模型会自动将结果显示到地图。

网上有提到用 arcpy.mapping.AddLayer 的，也有用 arcpy. MakeFeatureLayer_management 的，都不行。

例如以下两篇资料

The Esri Communitycommunity.esri.comArcPy gives error Object: CreateObject cannot open map document?gis.stackexchange.com

我仔细对比了 arcpy 调用和 Model Builder 手工建模。追加工具一拖到 Model Builder 就有输出，而 arcpy 看不出来哪里有输出，

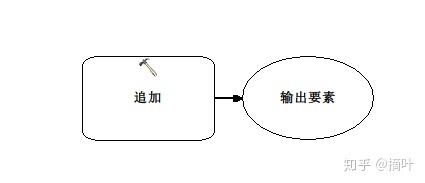

Model Builder 添加 Append 工具

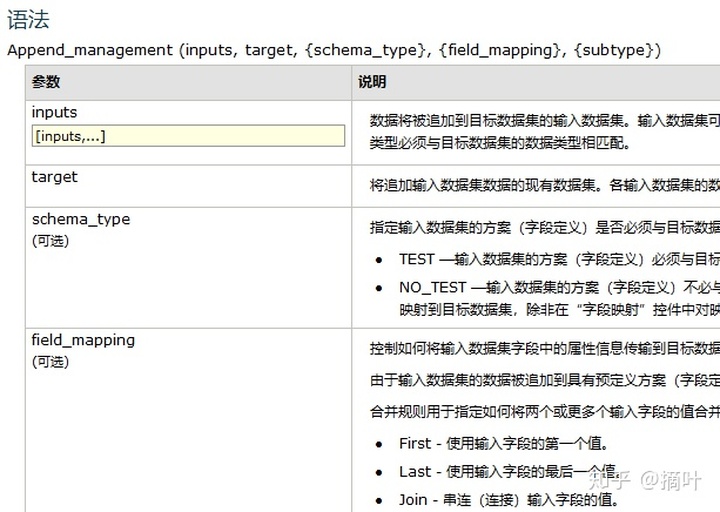

arcpy.Append_management 语法帮助文档

arcpy.Append_management: PolygonPath 和 output_polygon 都算是输入

从代码的层面完全看不出来，Model Builder 里面那个输出是怎么来的。我尝试过在代码里面使用 return 语句，也不行。

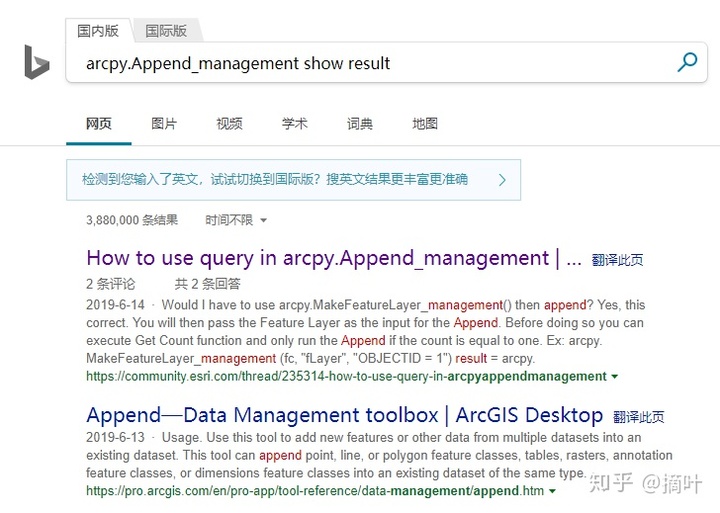

还查了 arcpy.Append_management show result，没有得到结果。

最终，偶然间看到一句代码，解决了我的问题。

......
    def getParameterInfo(self):
        output_polygon = arcpy.Parameter(
            displayName="outputPolygon",
            name="outputPolygon",
            direction="Output",
            datatype="GPFeatureLayer", # 必须是这个类型才会自动显示结果到地图中
            parameterType='Derived',
            enabled=True,
            category=None,
            symbology=None,
            multiValue=False
        )

        params = [output_polygon]
        return params

......
    def execute(self, parameters, messages):
        output_polygon = os.path.join(m_workspace,"res.gdb/CAD/Polygon")
        PolygonPath = os.path.join(m_workspace,"prj.gdb/CAD/Polygon")

        arcpy.Append_management(
            PolygonPath,
            output_polygon,
            "NO_TEST"
        )

        parameters[0].value = output_polygon # 这样才能自动显示结果到地图，发布GP时才能携带结果地图服务

        return

其中 datatype="GPFeatureLayer" 和 parameters[0].value = output_polygon 这两句很关键，折腾了一天。datatype="GPFeatureLayer" 是早上查资料发现的，我之前的参数是字符串，后来才明白，想要显示的话，字符串怎么可能会显示到地图上。parameters[0].value = output_polygon 是下午查资料偶然看到的。这里卡了我很久。

到此问题算是解决了，第一次用 Python toolbox，踩坑不易，还好坚持下来了。
