有小伙伴在使用CASS的时候，经常会遇到一些操作问题，今天，我们选取了一些CASS的常见问题，整理成合集分享给大家。

1

CASS如何批量提取坐标

1.提取方格网角点坐标：先删除图面上的原有高程点注记，然后在方格网角点注记高程点，然后使用“工程应用”菜单下的“高程点生成数据文件”命令提取新注记的网格角点出的坐标和高程数据，可将文件保存起来。2.等高线上批量提取坐标数据文件：使用“工程应用”菜单下的“等高线生成数据文件”命令提取按照指定间距提取等高线上任意点的坐标和高程数据，可将文件保存起来。

2

CASS如何设置快捷命令

流程： 文件→CASS快捷键配置→填写“快捷命令、全名命名(全命令)”→增加→保存到配置文件→勾选ＰＧＰ文件→确定→设置结束。

3

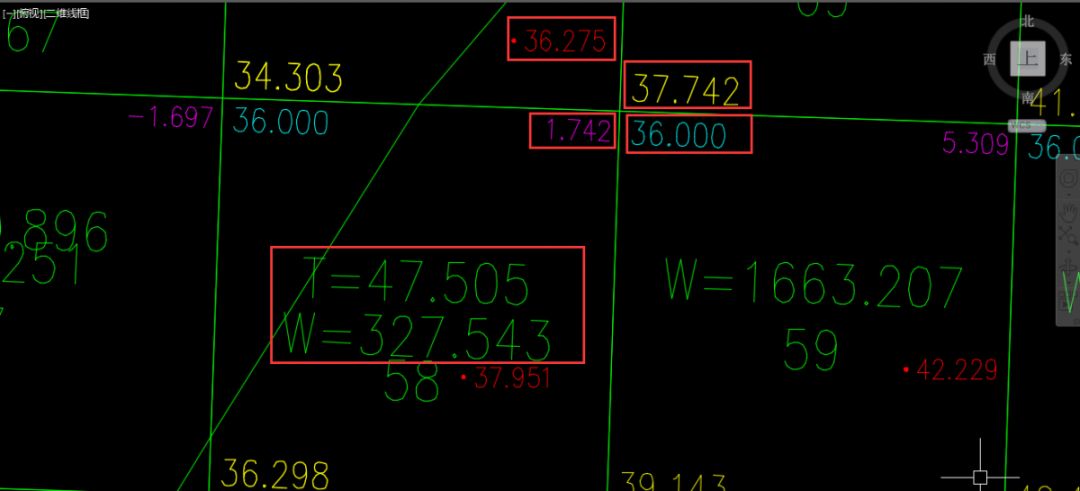

CASS方格网法土方计算成果中不同颜色注记的意义

黄色：方格网交点处的平均地面高程(通过距离方格交点处最近的地面高程数学拟合内插法推算而得)。

蓝色：场地平整设计高程(即平场目标高程或基准设计高程)。

紫色：平均地面高程与设计高程之间的高差。

红色：展点的高程。

4

CASS10.1中功能位置调整

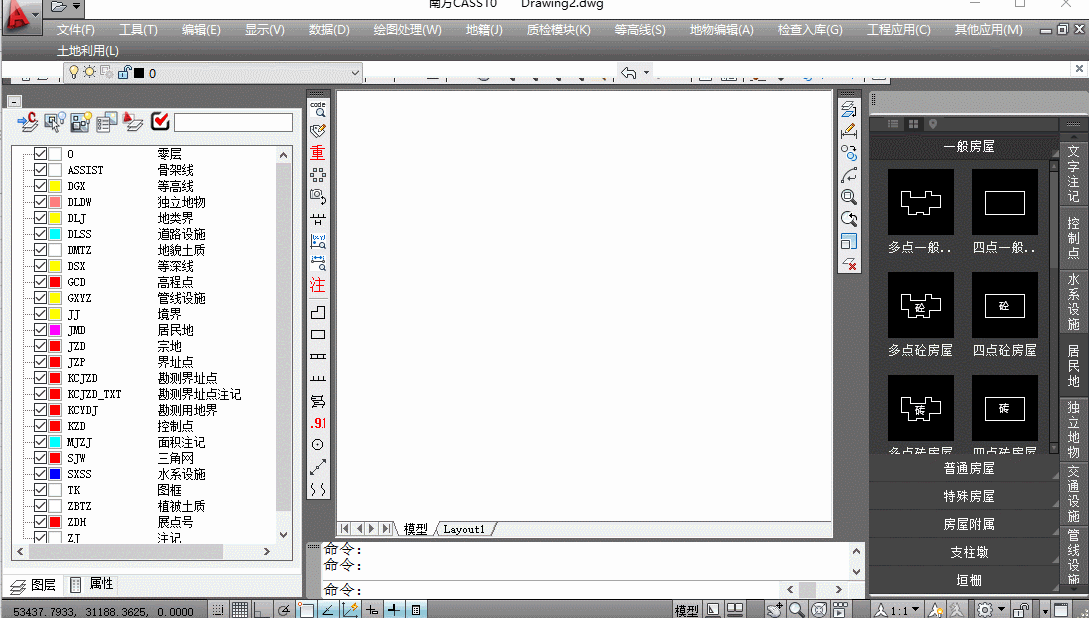

解答：CASS10升级后，对右侧符号库面板有比较大的调整。一些老用户会找不到一些比较熟悉的功能。比如自由续接功能。目前在10.1，右侧符号库面板边，下图红色框内。

5

CASS7.0到CASS10.1分别适用哪些版本的AutoCAD

版本匹配：

CASS7.0支持AutoCAD2002-2006

CASS7.1支持AutoCAD2002-2007

CASS2008支持AutoCAD2002-2008

CASS9.0支持AutoCAD2002-2010

CASS9.1支持AutoCAD2002-2012

CASS9.2支持AutoCAD2004-2015

CASS10.0-10.1支持AutoCAD2010-2017

AutoCAD的低版本，是无法打开高版本输出的dwg图形的。通常的解决办法有：

1.用高版本另存成低版本dwg

2.安装高版本autocad

3.安装转换插件

PS：从9.1之后，安装包区分32和64位。

6

CASS10.1批量输出宗地图

步骤：

选择CASS“地籍”菜单下的“宗地图框A4竖批量处理”。

命令区提示：

用鼠标器指定宗地图框的定位点:指定任一位置。请选择宗地图比例尺:

(1)自动确定 (2)手工输入 <1>——直接回车默认选1。是否将宗地图保存到文件?：

(1)否(2)是 <1>——直接回车默认选1。选择对象:

用鼠标选择若干条权属线后回车结束，也可开窗全选。

若干幅宗地图画好了，如果要将宗地图保存到文件，则在所设目录中生成若干个以宗地号命名的宗地图形文件，而且可以选择按实地坐标保存。

7

CASS里面怎么改高程点注记大小

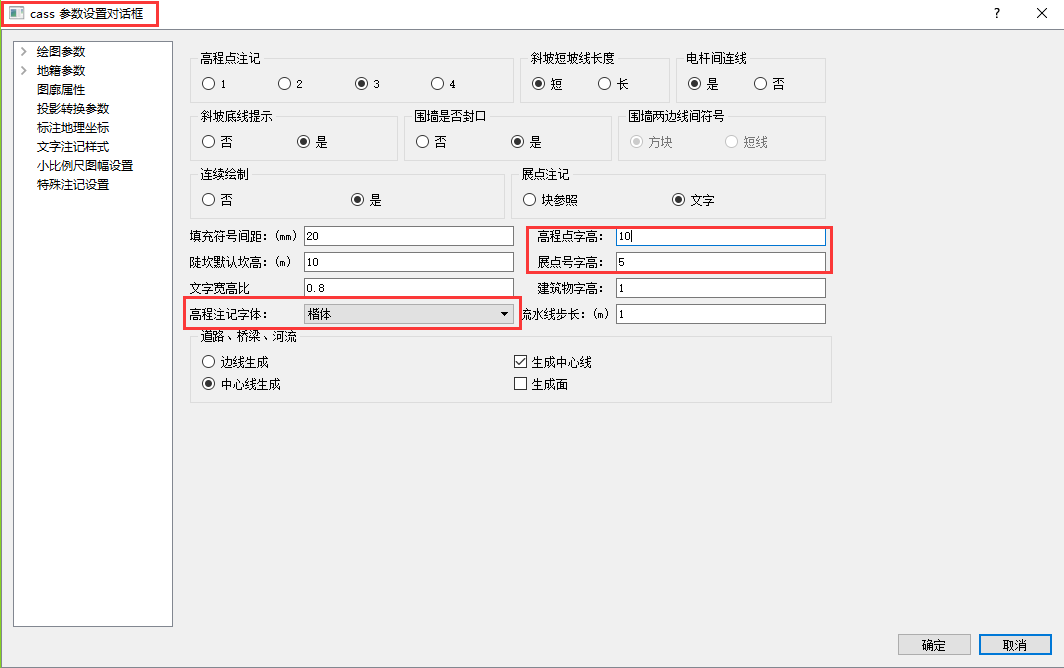

方法：建议在展点之前，在文件---CASS参数设置，可以选择高程注记字体样式，调节高程字高，设置好之后再展高程点就是你需要的字体样式及字高。

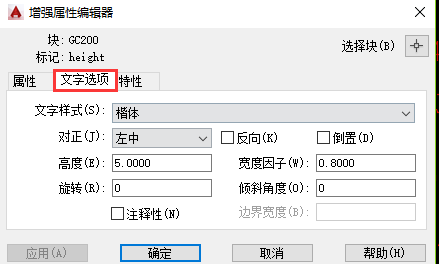

已经完成高程点绘制的图形，修改高程点注记字体，在命令行输入EATTEDIT，选择要修改的高程点后弹出窗口，选择文字选项，可调整字体。

8

CASS10.1与MAPGIS之间数据相互转化

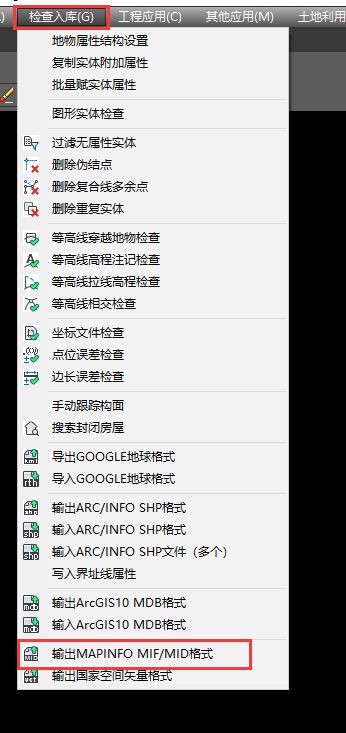

CASS10.1检查入库模块有输出MAPINFO MIF/MID数据格式的功能，可将CASS数据输出MAPGIS格式数据，如下图：

9

CASS10.0中质检方案如何加载

方法：请参考以下动态图，加载和执行质检方案。
