数码管静态及动态显示

一、八位共阳数码管

1.1 硬件连接

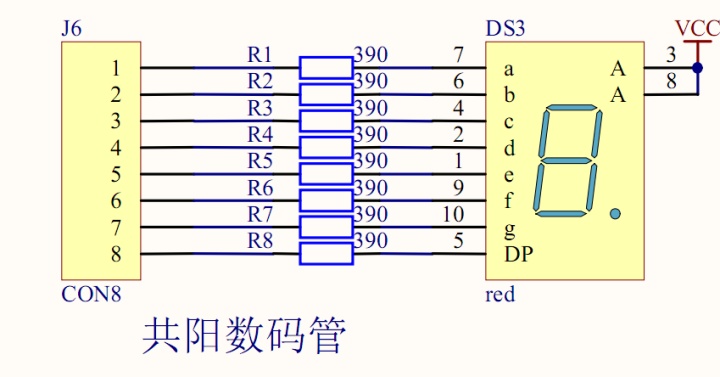

图1 共阳数码管原理图

上图是独立共阳数码管，用于演示数码管显示原理

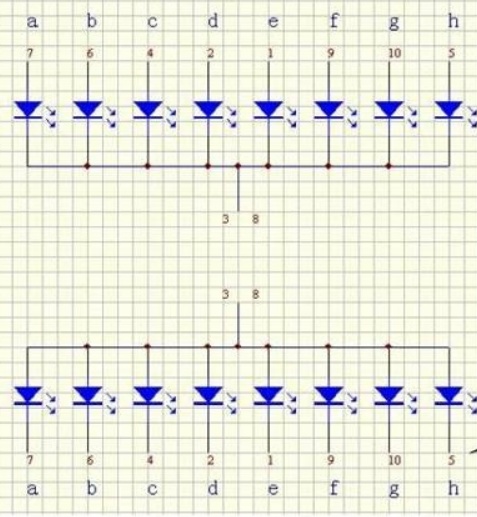

图2 共阴和共阳数码管原理说明图

注：上面为共阴数码管原理说明图，下面为共阳数码管原理说明图

1.2 共阳数码管编码表

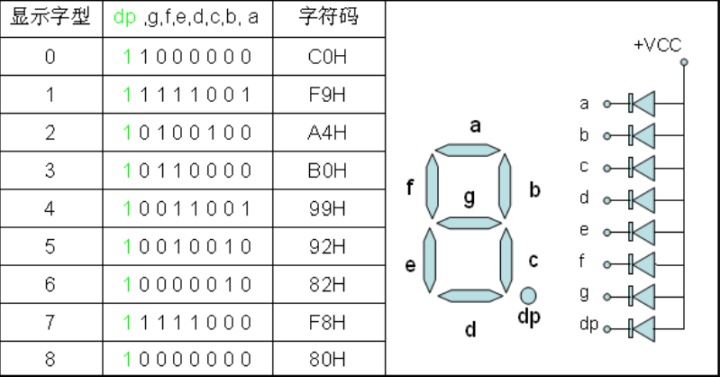

图 3 共阳数码管编码表

实物连线图

图 4 共阳数码管实物连接图

1. 4 共阳数码管静态显示程序

/*-----------------------------------------------
  名称：单个共阳数码管静态显示
  修改：无
  内容：通过赋值给P1，让数码管显示特定的字符或者数字
------------------------------------------------*/
#include<reg52.h> //包含头文件，一般情况不需要改动，
                  //头文件包含特殊功能寄存器的定义


void main (void)
{
 P1=0xc0;   //二进制 为 1100 0000  参考数码管排列，
            //可以得出0对应的段点亮，1对应的段熄灭，结果显示数字"0"
 while(1)
 {

 }
}

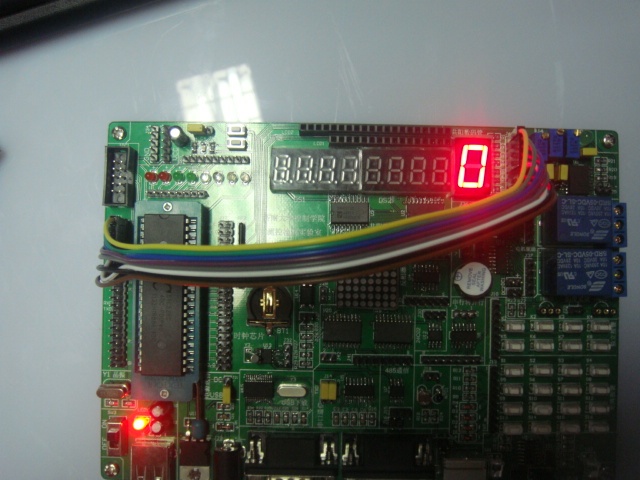

实验现象

下载程序，连接好杜邦线后，共阳数码管将显示数字“0”

1. 5 一个共阳数码管显示变化数字

/*-----------------------------------------------
  名称：单个共阳数码管动态显示变化数字

  内容：通过循环赋值给P1，让数码管显示特定的字符或者数字
------------------------------------------------*/
#include<reg52.h>            //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义

unsigned char code bx_table[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
                             // 显示数值表0-9
void Delay(unsigned int t);  //函数声明
/*------------------------------------------------
                    主函数
------------------------------------------------*/
void main (void)
{
	unsigned char i;         //定义一个无符号字符型局部变量 i 取值范围 0~255

	while (1)                //主循环
	{
		for(i=0;i<10;i++)    //加入 for循环，表明for循环大括号中的程序循环执行10次
		{
	  		P1=bx_table[i];  //循环调用表中的数值
	  		Delay(60000);    //延时，方便观看数字变化
	  	}                    //主循环中添加其他需要一直工作的程序
	  }
}
/*------------------------------------------------
 延时函数，含有输入参数 unsigned int t，无返回值
 unsigned int 是定义无符号整形变量，其值的范围是
 0~65535
------------------------------------------------*/
void Delay(unsigned int t)
{
 while(--t);
}

实验现象

下载程序，连接好杜邦线后，共阳数码管将显示数字“0-9”。

二、 8位共阴数码管

2.1硬件连接

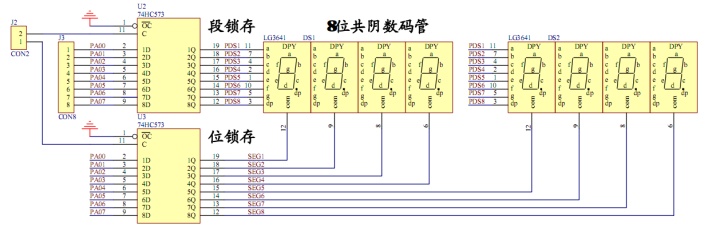

图 1 8位共阴数码管原理图

2.2实物连接

图 2.2 8位共阴数码管实物连接图

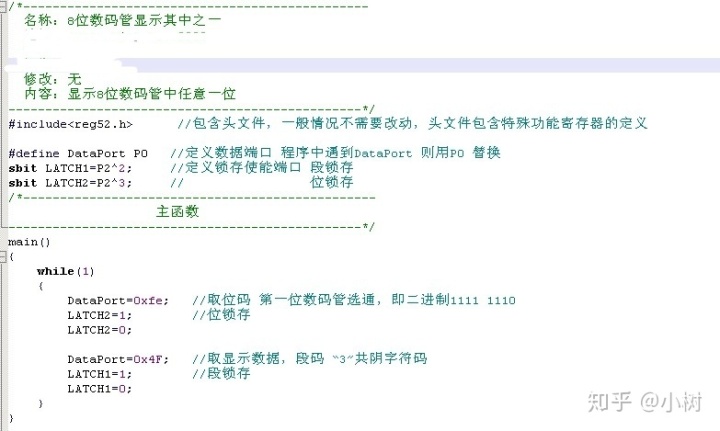

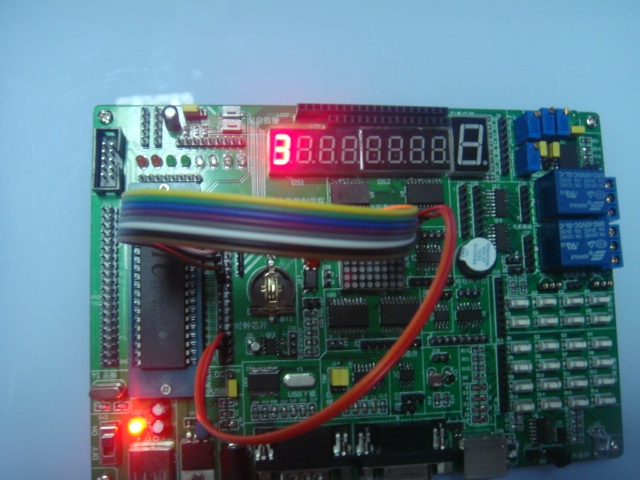

2.3.8位数码管显示其中之一

锁存器。锁存器就是把当前的状态锁存起来，使CPU 送出的数据在接口电路的输出端保持一段时间锁存后状态不再发生变化，直到解除锁定。

74hc573 就是锁存器，锁存引脚高电平表示直通状态，为低电平表示锁存状态，可以通过控制锁存已经，控制74hc573后端数据。

2. 4 8位数码管动态扫描

/*-----------------------------------------------
  名称：8位数码管动态扫描显示
  修改：无
  内容：8位数码管分别显示不同数字，这种扫描显示方式成为动态扫描
------------------------------------------------*/
#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义

#define DataPort P0 //定义数据端口 程序中遇到DataPort 则用P0 替换
sbit LATCH1=P2^2;//定义锁存使能端口 段锁存
sbit LATCH2=P2^3;//                 位锁存

unsigned char code bx_DuanMa[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
// 显示段码值01234567
unsigned char code bx_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
//分别对应相应的数码管点亮,即位码

void Delay(unsigned int t); //函数声明

/*------------------------------------------------
                    主函数
------------------------------------------------*/
main()
{
 unsigned char i=0;
 while(1)
      {
	   DataPort=bx_WeiMa[i]; //取位码
       LATCH2=1;     //位锁存
       LATCH2=0;

       DataPort=bx_DuanMa[i]; //取显示数据，段码
       LATCH1=1;     //段锁存
       LATCH1=0;

	   Delay(200); //扫描间隙延时，时间太长会闪烁，太短会造成重影
	   i++;
	   if(8==i)    //检测8位扫描完全结束？如扫描完成则从第一个开始再次扫描8位
	     i=0;
      }
}
/*------------------------------------------------
 延时函数，含有输入参数 unsigned int t，无返回值
 unsigned int 是定义无符号整形变量，其值的范围是
 0~65535
------------------------------------------------*/
void Delay(unsigned int t)
{
 while(--t);
}

动态扫描。由于任一时刻只能显示一种数字，当需要多位数码管显示多位数据的时候就需要动态扫描。动态扫描时间上执行的是动态显示，由于动态速度很快，人眼分辨不出，所以看上去是静态显示，这种效果正式我们所需要的。

实验现象

下载程序，连接好杜邦线后，8个数码管分别显示0-7

2.5 实物连接

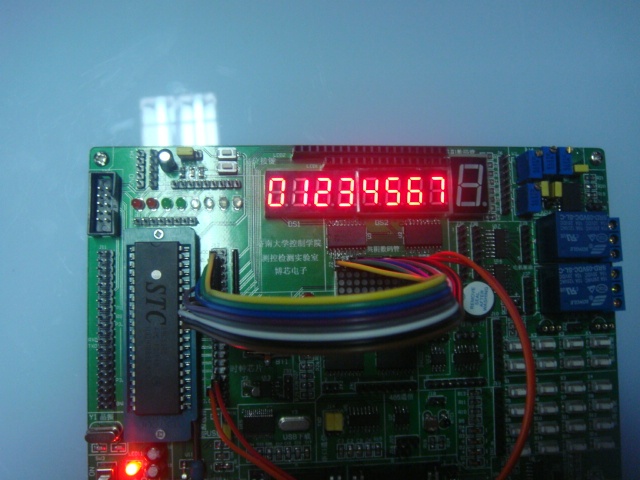

图 2.3 8位共阴数码管动态扫描图
