乐高ev3搭建图纸大全_课程分享 | EV3机器人——三面翻广告牌

由于疫情原因，有很多企业受到影响，导致产品积压。5月1日央视boys在首次直播带货中，在3个小时的时间里成交额超过了5亿，观看人数也超过了1000万，很多主播都在帮武汉公益带货，高兴老师也要为这些企业贡献出自己的力量，用乐高积木帮企业打广告做宣传。

 三面翻广告牌诞生于90年代初，

由于其卓越的产品特性很快流行于欧美各国。

它不仅富有韵律的动态效果以及三倍的表现空间，

更有较低的运行成本和高效免维护的特点。

下图是机械原理图

它由组特制三棱柱铝型材并排定位构成的，

通过电机驱动使三棱柱不断转动形成的三幅画面，

三棱柱铝型材在传动装置的驱动下，

每旋转120度就可以形成一幅广告画面，

所有的三棱柱铝型材都围绕其中心轴旋转，

广告主可以利用三棱柱的三面进行广告宣传。

今天我们做一个快速变化式的三面翻广告牌

所有棱柱同时翻动，工作负荷较大，

适用于小面积。，老规矩，先看一段成品视频

视频中的广告牌通过编程，

同样有周期性间歇的效果

下面我们就开始制作吧！

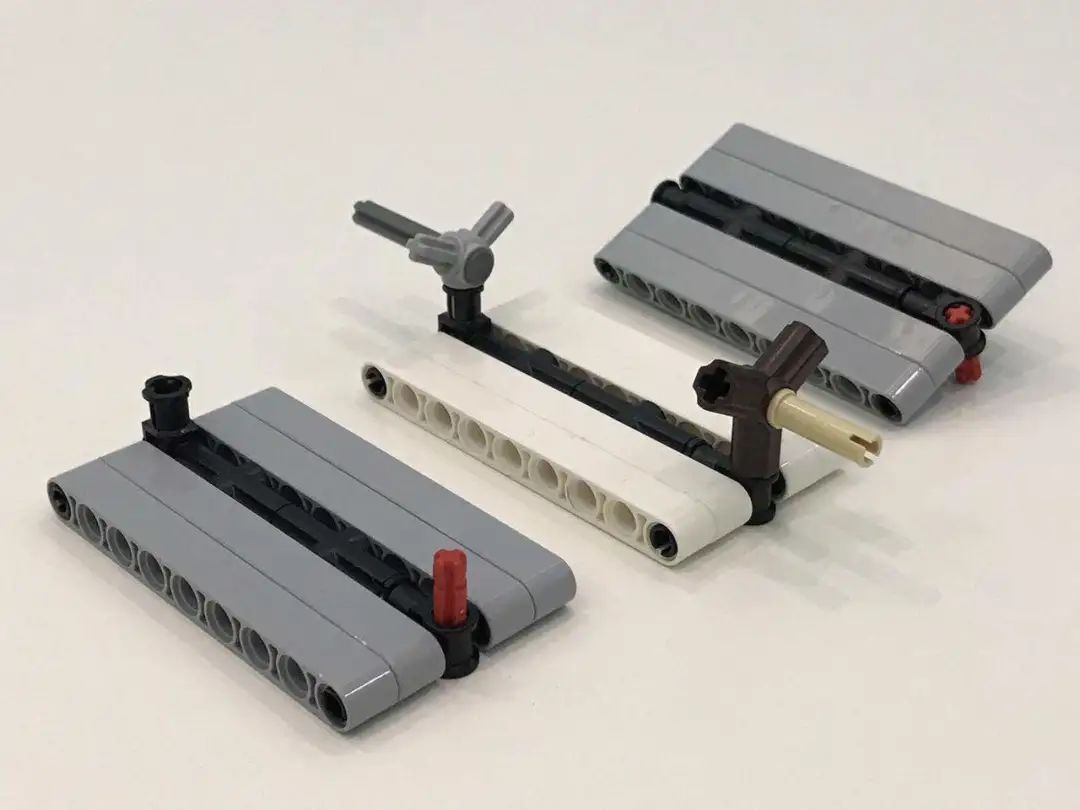

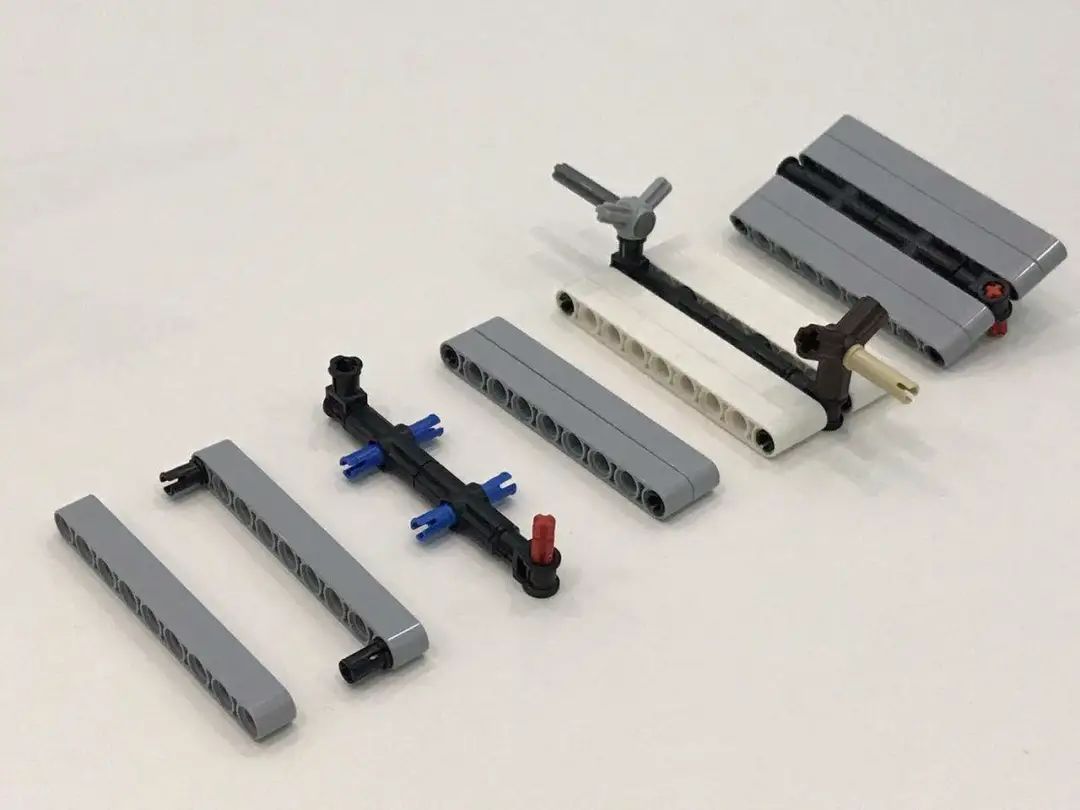

1、首先用9孔梁和连接器，

把用于张贴广告的三棱柱做出来，

可根据需求增加数量，高度也可以灵活调整。

2、把搭建好的饰板用三角连接器组装起来，

要注意上方使用的是十字孔的三角连接器，

用于安装齿轮。

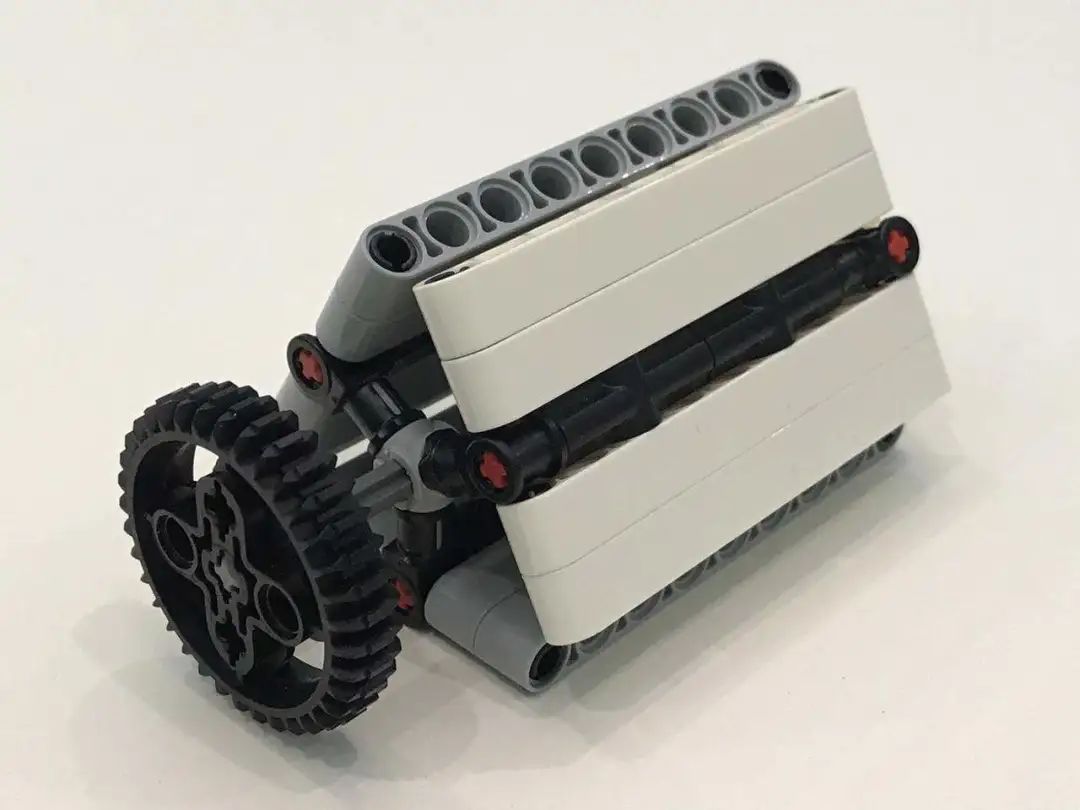

3、三棱柱搭建好后的整体外观，

传动齿轮选择的是36齿的双锥齿轮。

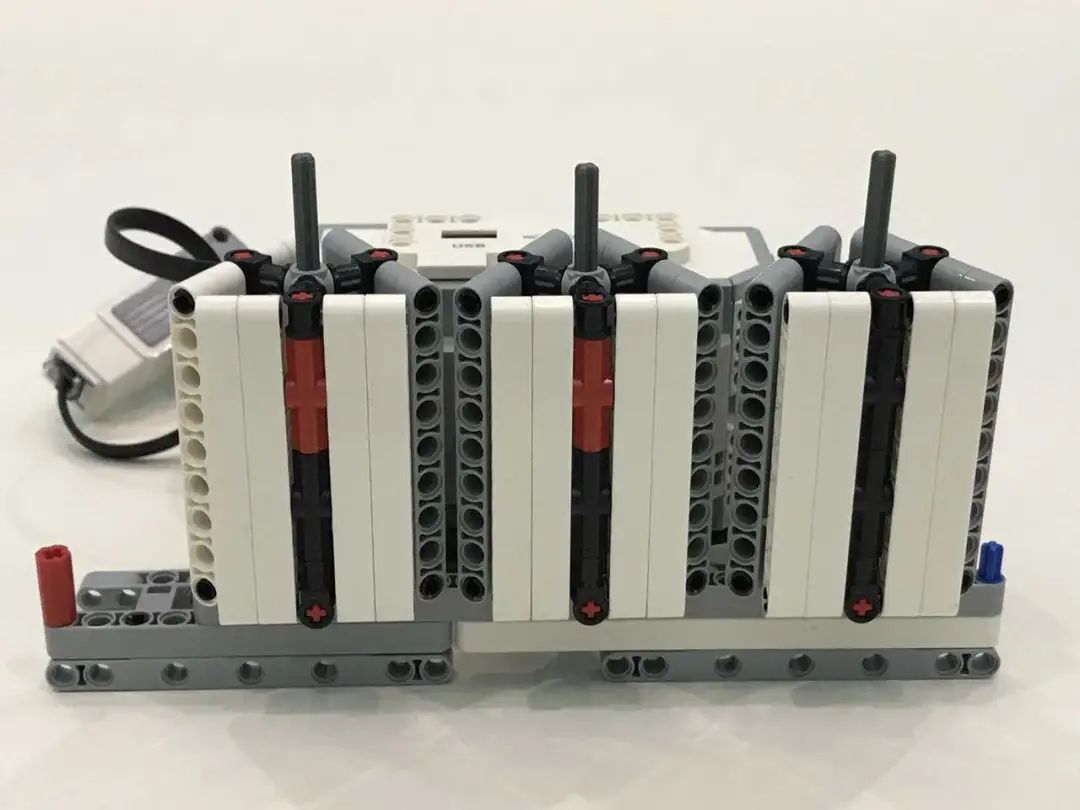

4、把做好的三棱柱安装到底座上，

底座起到固定的作用作用即可，

每个三棱柱间隔8单位。

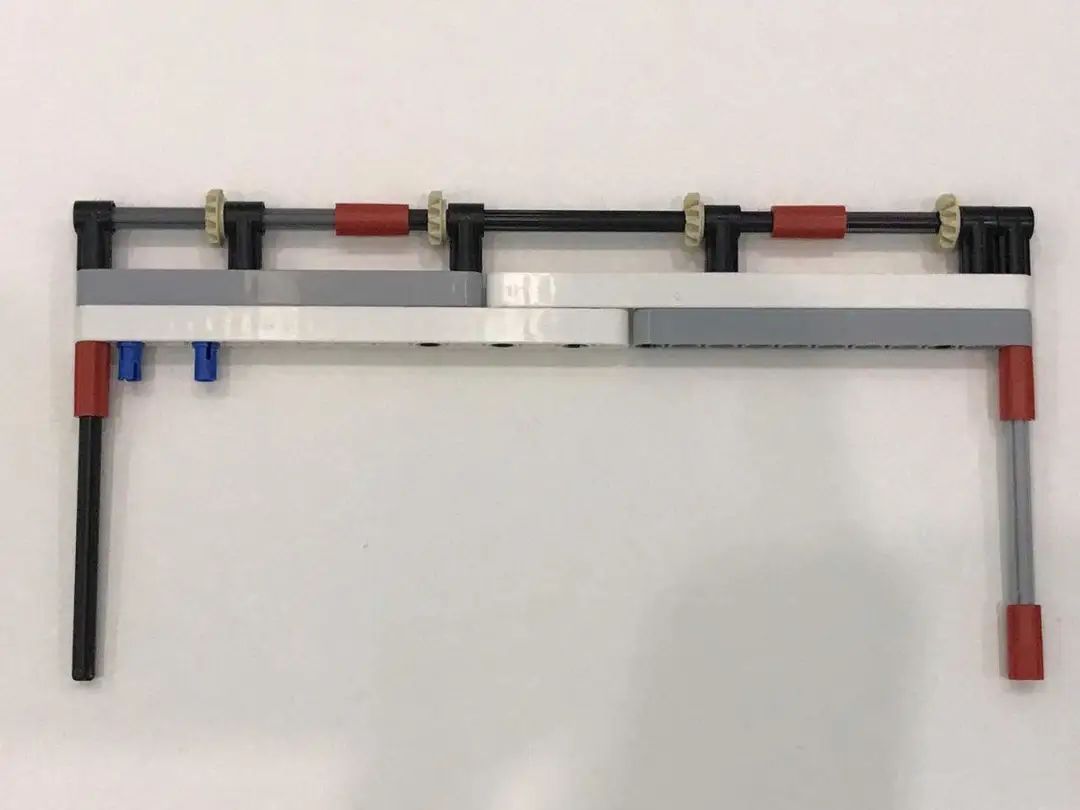

5、搭建三面翻边框，

边框上方用1号连接器做传动轴支架，

传动轴用12齿锥齿轮与36齿双锥齿轮啮合，

传动比1：3，传动轴转1圈，广告牌转1/3圈(120°)。

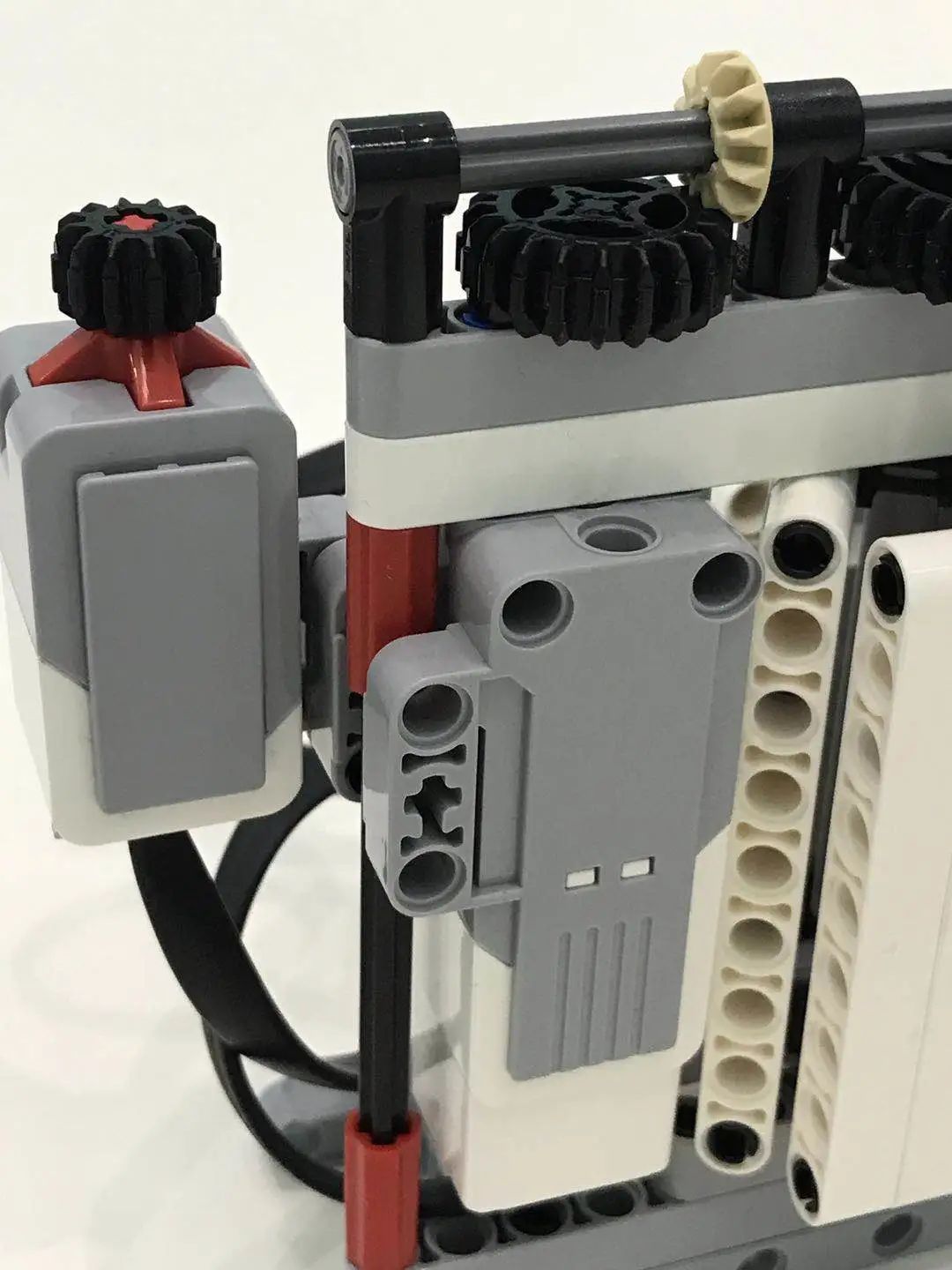

6、安装上中型电机，

用20齿双锥齿轮与12齿锥齿轮啮合，

这里主要是考虑到空间问题，

选择一个大小较为合适的齿轮传动。

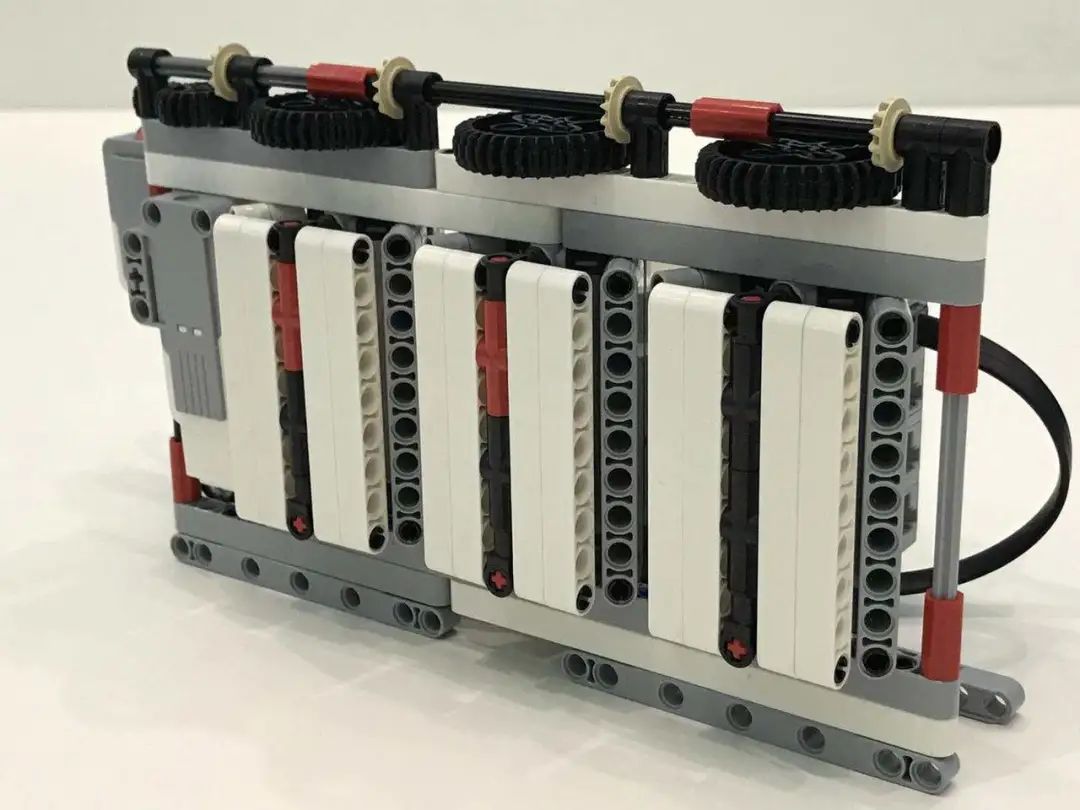

7、把边框和底座组装在一起，

这里要注意对36齿双锥齿轮进行校正，

让三棱柱的角度一直即可。

然后搭建触动传感器作为开关。

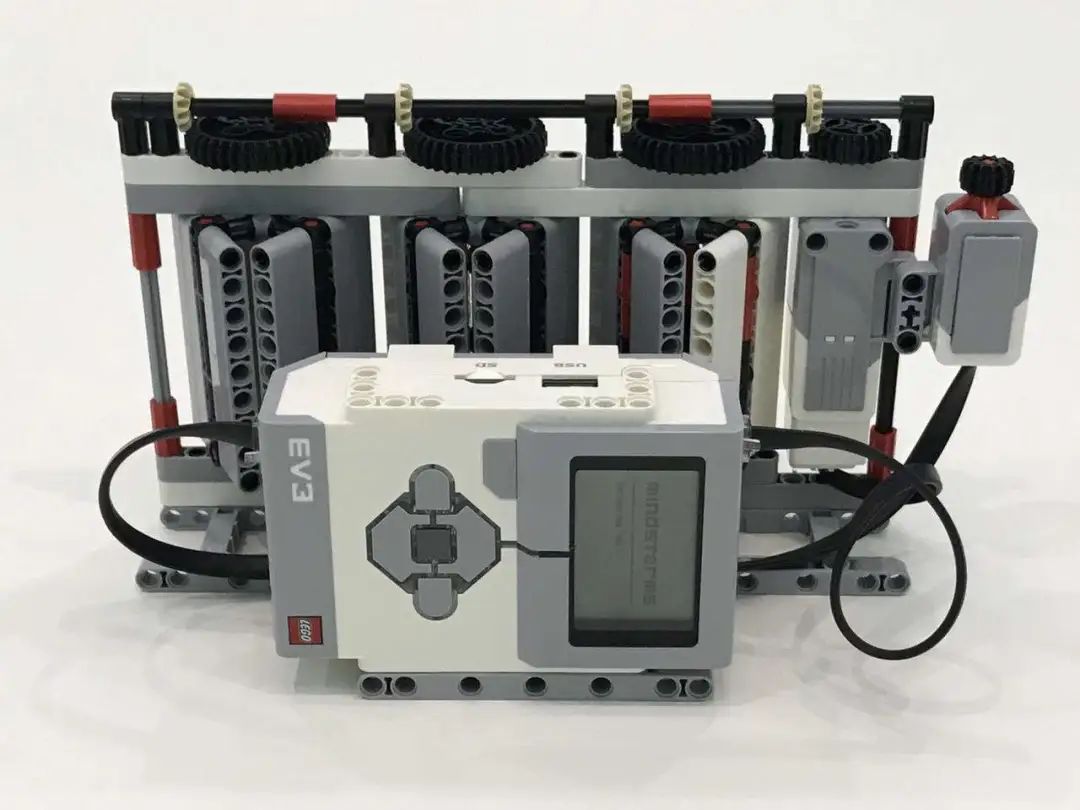

8、最后安装EV3主机，

把电机和传感器连接到主机上，

进行编程、调试。

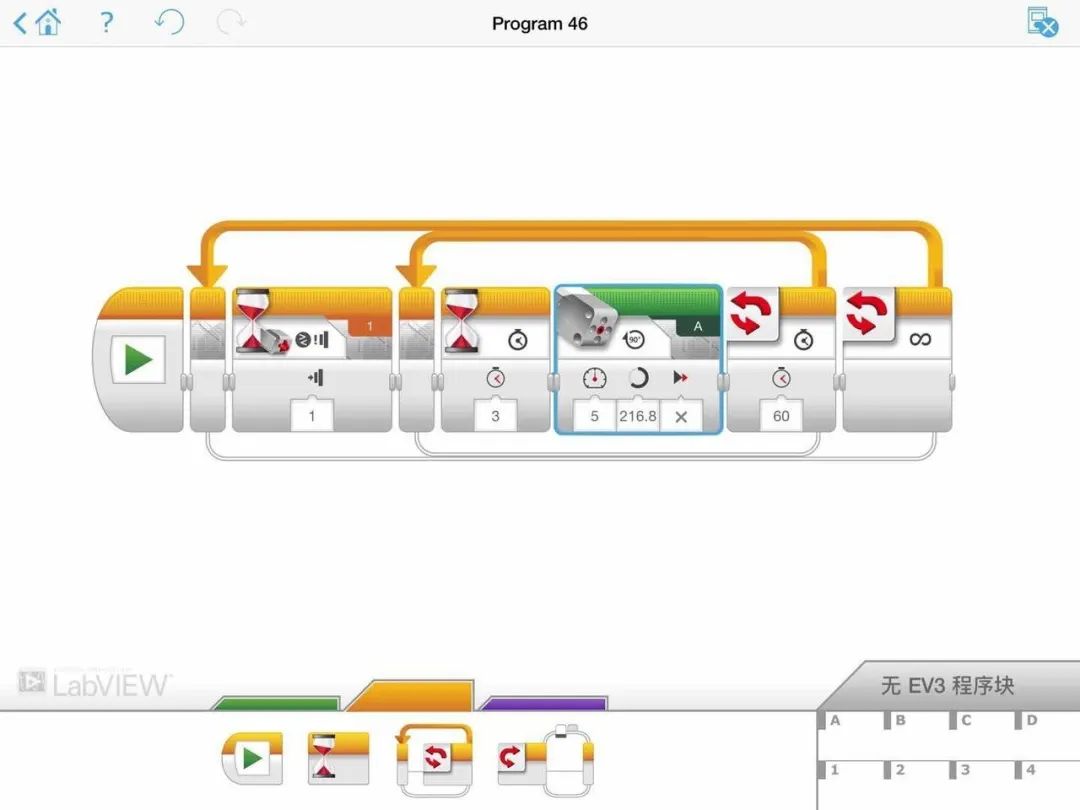

9、参考程序如下，

电机旋转角度可根据实际情况来调整。

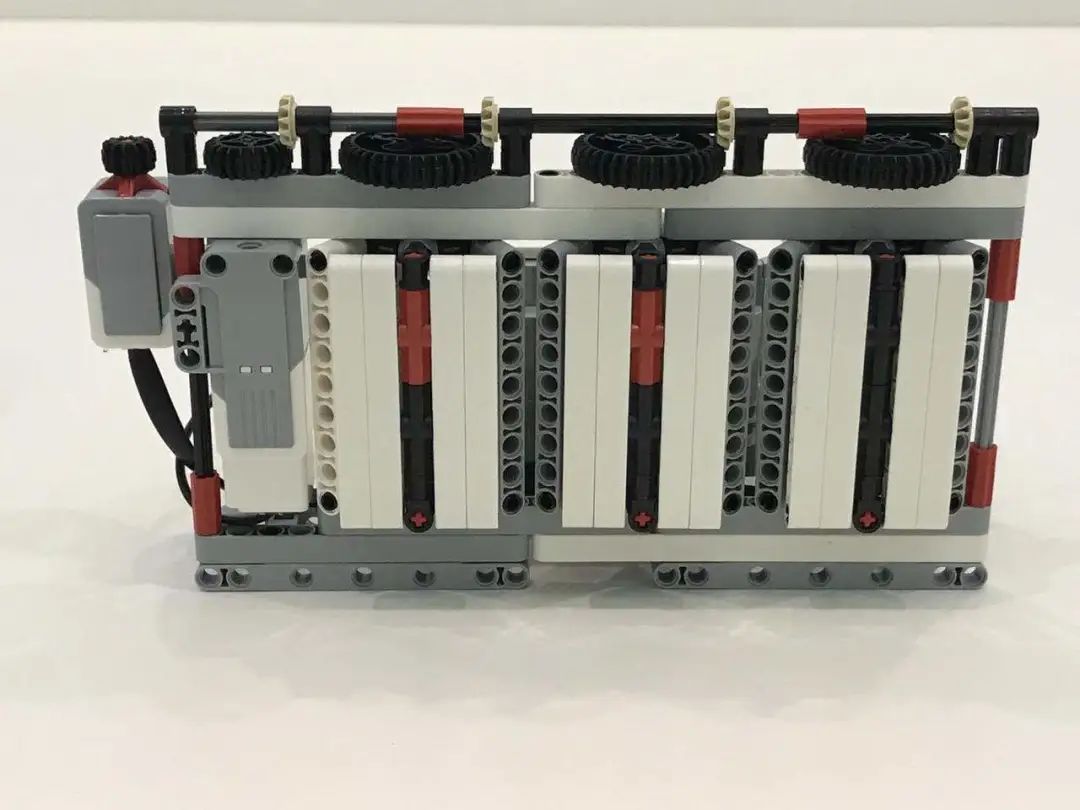

搭建完毕！

大家可根据面板面积打印图片粘贴在三棱柱上，

1个乐高单位为0.8cm哟。
