基础知识

在庞大的系统中，出现问题一般是根据日志来定位问题。

但是很多系统日志比较模糊，没有明确什么地方有问题。

这个时候用网络抓包就能很清晰的看到什么组件没用返回，或者返回了什么信息，比日志更可靠。

我们一般通过抓包来定位系统的问题。这里涉及到一些抓包相关的基础知识。

OSI七层模型

OSI7层模型定义计算机内部通信的标准。

OSI七层模型，OSI为(Open System interconnect)的缩写，自上而下分别是应用层、表示层、会话层、传输层、网络层、数据链路层、物理层

这里提这个模型的，主要是需要了解我们应用转发的顺序，业务数据包都是从上到下进行封装转发。即

应用层 ->表示层 ->会话层->传输层->网络层->数据链路层->物理层

比如telnet是应用层协议，下到传输层是TCP/UDP，到网络层是IP。

相应的，建立链接是从下往上进行的。即

物理层-> 数据链路层 -> 网络层 -> 传输层 -> 会话层 -> 表示层 -> 应用层

我们应用中大部分的协议都是一个应用层协议，比如http、ftp、nfs、snmp等。

记住一点：定位问题中，需要知道应用层的协议是啥。

TCP 三次握手&四次挥手

这里相关资料比较多，主要贴2张图，阐述一下关键的信息：

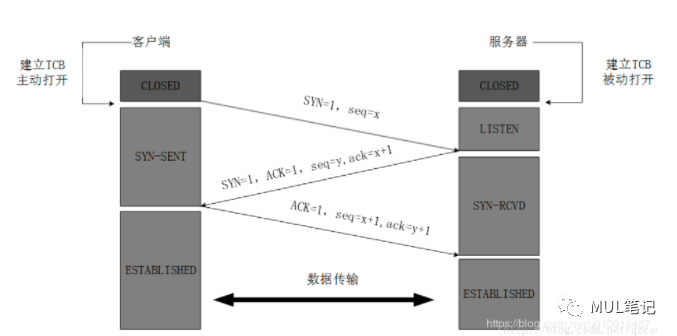

• 三次握手

建立连接之前，需要进行3次握手。保证链接的安全。

- 第一次：客户端发送初始序号x和syn=1请求标志

- 第二次：服务器发送请求标志syn，发送确认标志ACK，发送自己的序号seq=y，发送客户端的确认序号ack=x+1

- 第三次：客户端发送ACK确认号，发送自己的序号seq=x+1，发送对方的确认号ack=y+1

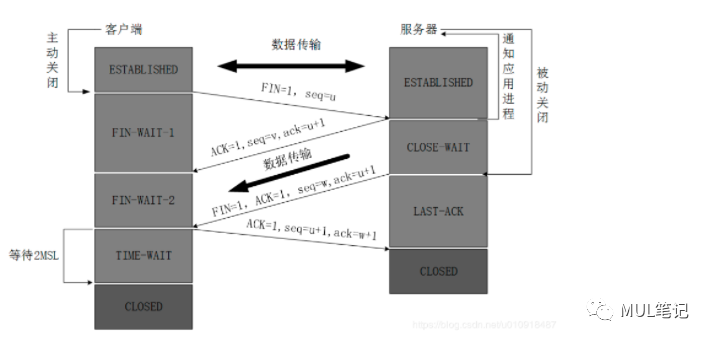

• 四次挥手 断开链接需要四次挥手

- 第一次挥手：客户端发出释放FIN=1，自己序列号seq=u，进入FIN-WAIT-1状态
- 第二次挥手：服务器收到客户端的后，发出ACK=1确认标志和客户端的确认号ack=u+1，自己的序列号seq=v，进入CLOSE-WAIT状态
- 第三次挥手：客户端收到服务器确认结果后，进入FIN-WAIT-2状态。此时服务器发送释放FIN=1信号，确认标志ACK=1，确认序号ack=u+1，自己序号seq=w，服务器进入LAST-ACK(最后确认态)
- 第四次挥手：客户端收到回复后，发送确认ACK=1，ack=w+1，自己的seq=u+1，客户端进入TIME-WAIT(时间等待)。客户端经过2个最长报文段寿命后，客户端CLOSE；服务器收到确认后，立刻进入CLOSE状态。

四次挥手时，当收到对方的 FIN 报文时，仅仅表示对方不再发送数据了但是还能接收数据，己方是否现在关闭发送数据通道，需要上层应用来决定，因此，己方 ACK 和 FIN 一般都会分开发送。

这里参考这个 https://www.cnblogs.com/jainszhang/p/10641728.html

在网络中，尤其业务的处理，都需要先建立连接，然后再来处理业务数据。

抓包工具

在进行抓包时，需要用到一些工具进行抓取。

在linux下，用tcpdump就可以很方便的抓包了

常见的选项，这里列了重建的

-i 指定网卡，比如eth0，或者bond1，填写any表示所有的网卡
-c 抓取多少个网络包后退出
-w 抓包后存放到指定的文件，一般为pcap格式
-v 在控制台打印网络包信息，可以写多个v，如-vvv表示打印详细信息
-nne 这里是一个组合命令，表示不将域名转换为ip
port xx指定抓取xx端口的网络包
host xx指定抓取xx主机的网络包

如

tcpdump -i bond1 -nne -vvv host cmgt.tce.cloudpoc.test.cn -w host.pcap

分析包的工具

可以在linux下用tcpdump进行分析。但是这里推荐wireshark进行网络包的分析， 支持window和Mac。同样也可以在windows平台下进行抓包。

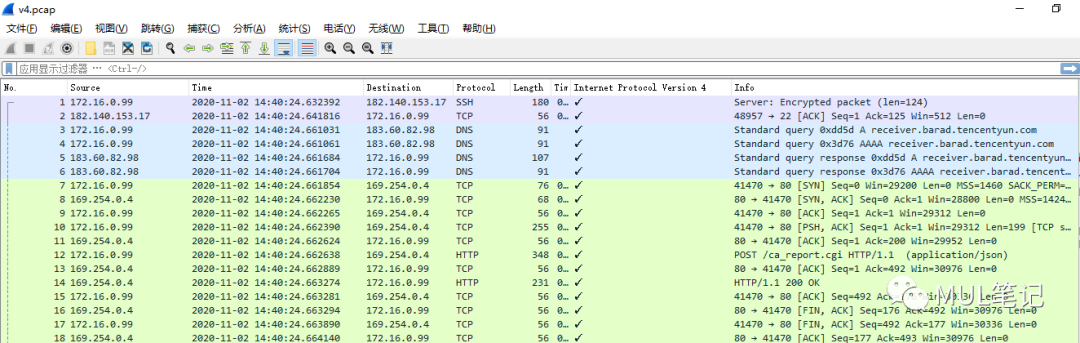

wireshark是一个强大的网络工具，很多技巧和方法可以设置， 大大提升效率。比如可以自定义数据包显示字段和格式，可以看到某一个http/tcp的数据流。打开一个网络包之后，页面如下：

案例

【现象】客户端挂载nfs文件服务报错 【分析】后端的nfs服务是正常的，网络链路也是通的，端口也放开了。但是挂载还是报错，提示

mount.nfs4: 10.16.240.13:/share failed, reason given by server: Nosuch file or directory

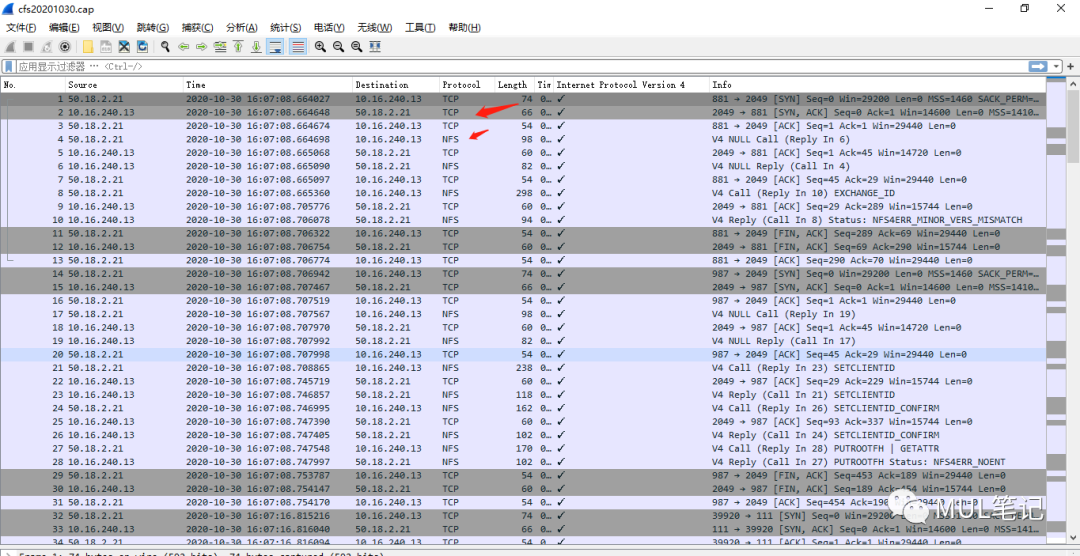

在客户端开启抓包，然后执行挂载命令，然后用wireshark打开网络包

可以看到有很多tcp的包，也有很多nfs协议的包，info部分为数据包的概要信息。

按照前文说的，nfs是应用层协议，tcp是传输层的协议。首先要建立tcp链接，然后再进行业务的操作。

数据包的info里面有一些关键字,具体说明如下

SYN表示建立连接

FIN表示关闭连接

ACK表示响应

PSH表示有 DATA数据传输

RST表示连接重置。

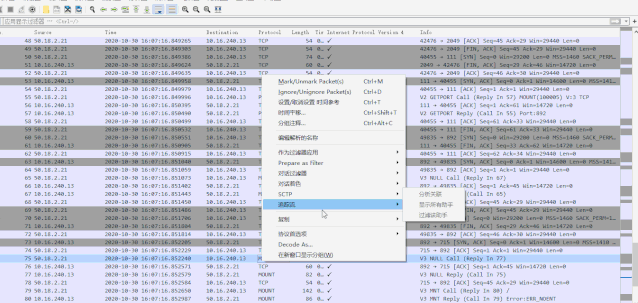

这里因为是nfs的挂载，直接找到mount相关的请求，然后右键 追踪流，tcp流

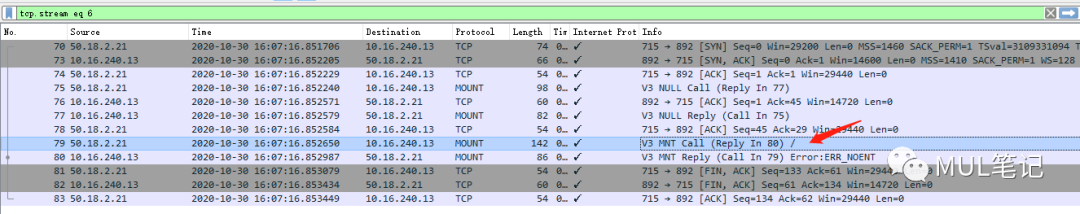

可以看到整个tcp的链接建立过程以及报错信息

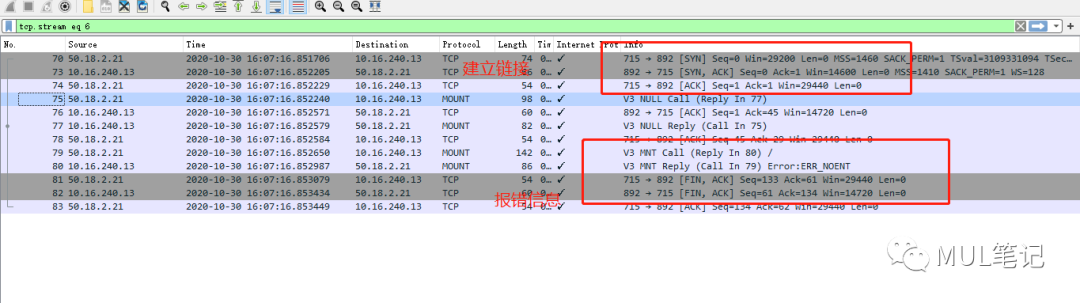

• 建立链接，有syn -- syn + ack -- syn的握手过程，表示链接正常，即网络通信正常；
• 可以看到客户使用nfs v3的协议挂载的报错的地方，看到挂载的是/路径，按照服务端的规则，需要指定具体的文件系统

所以客户端报错no such file or directory

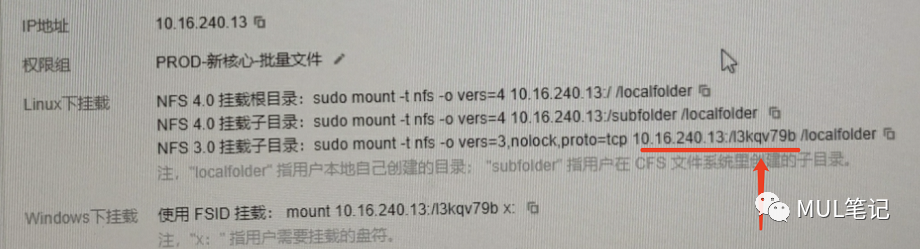

重新按照服务端的配置来挂载，即可。

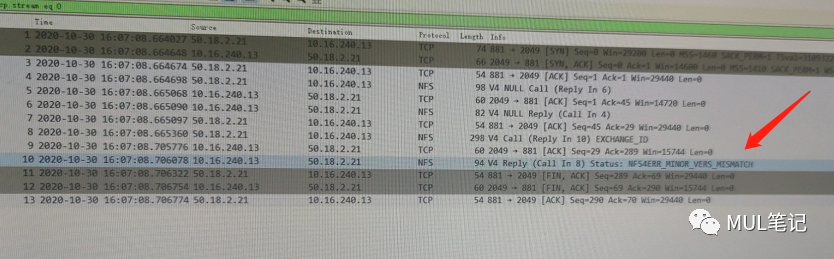

• 后文 使用nfs v4挂载后，抓包发现错误为版本不匹配升级客户端nfs util后解决。

•

  通过上诉案例，可以看到很多复杂的问题，通过抓包都能够看到具体的原因。但是 抓包需要清楚的知道网络调用的关系，知道上游和下游的预期返回。
