1. GSM（Global System for Mobile Communications）简介

GSM（Global System for Mobile Communications）全球移动通讯系统，它是第二代通信系统，俗称2G。目前，GSM技术和相关协议仍然广泛应用于移动终端的通信系统中。作为第二代通信系统，GSM系统在无线接口上采用时分复用技术（TDMA），语音或数据信号采用高斯最小频移键控（GMSK）方式进行调制，这是一种典型的恒包络调制。信道编码主要采用卷积码。每个GSM载频的带宽为200KHz，在时间上以4.615ms（更准确的说是60/13ms）为一帧，每一帧又顺序划分为8个时隙。时隙是GSM无线接口上资源的最小单位。

GSM的网络架构如下图所示：

1.1 GSM的网络架构

GSM系统就是通过在时域上不断“调兵遣将”，将数据和信号更高效地进行传输。

2. PVT（Power versus Time）简介

射频工程师在GSM的频段调试中，经常会遇到PVT数据的测试。大部分的射频工作人员只知道通过无线通信测试仪中的PVT界面判断PVT曲线是否满足3GPP协议要求，却对PVT数据的根源不了解。

2.1 来自CMU200的PVT曲线界面（频段为GSM900）

那么PVT曲线究竟是如何来的，相关协议对此又有怎样的规定呢， PVT曲线又会受到哪些因素影响呢？

2.1 PVT曲线的实质

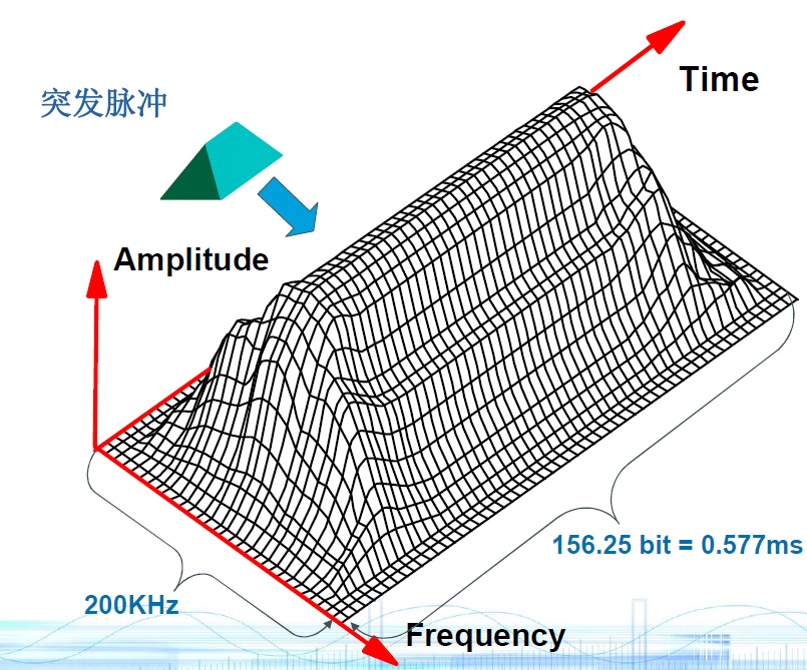

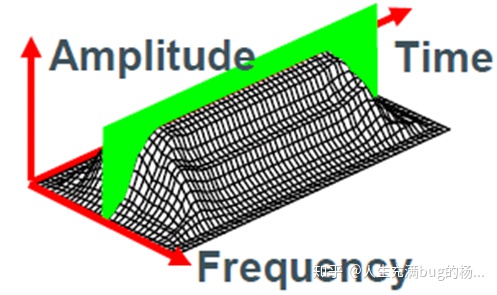

PVT曲线实际上是时频空间信号传输曲面和频率平面的时序截线，如下图所示

2.2 PVT曲线截面

所以PVT曲线反映的是某个特定频点对应的时序和信号幅度的关系。理解了这层意思，就能理解PvT曲线能表征的一定是该移动设备在功率和时隙分配上的特定。所以PVT测试实际上是测试移动台的发射机功率是否保持在规定的功率和定时范围内。往细了说，PVT曲线通常能够表征以下信息：

1）功率是否达到标准；

2）突发长度是否合格；

3）突发起点是否和网络同步；

4）检查时隙间的数据帧结构是否正确；

2.2 影响PVT特性的参数

1） RF IC中设置的GSM相关频段时隙资源分配的寄存器参数；

2）饱和模式：Vramp爬坡系数，PA ON，PA OFF,PA bias，以及PA的温度效应都会影响PVT，

3）线性模式：PA的线性度，PA ON，PA OFF，RFIC 信号的爬坡系数，以及随温度变化也会影响PVT

2.3 PVT特性测试

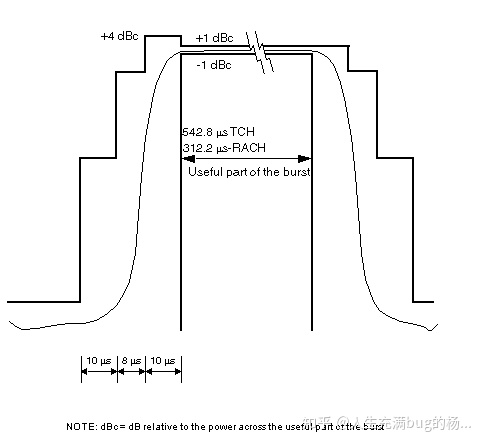

下图提供了PVT的典型测试：

2.3 PVT典型测试图

功耗与时间测量的主要结果是通过/失败结果。测试装置返回的通过/失败结果表明整个脉冲串是否落在功率和时序范围内，功率和时序范围由功率与时间测量掩码的逐点比较确定。

功率随时间变化的测量将检查突发，以确定突发最大或最接近上限和下限失败的点。这些最坏情况的点提供了上限和下限保证金结果。如果突发未能通过掩码，则返回负值和偏移时间作为结果。正值表示突发脉冲在掩码内。

对于统计分析，测试集允许测试人员设置最多12个时间偏移。这些偏移量不定义遮罩，而仅用于从遮罩上的指定点获取结果。注意，这些点与确定通过/失败结果的逐点比较中使用的点不同。

功率与时间的测量允许测试人员使用ETSI掩模规范或定义自己的自定义掩模。
