以太网的分层架构_工业以太网网络规划有何不同？

导 读 ( 小库 )

不管“工业4.0”还是“工业互联网”其技术本质都是自动化与信息化的深度融合。在融合的过程中网络会不断地增长。不断增长的网络复杂度为工业控制网络的设计方法提出了新的挑战。

欢迎添加小库微信，加入智能制造知识库交流群。

分享朋友圈获取3600份行业分析报告！

        目前实际工业应用的网络一般由控制工程师成设计，网络性能主要由控制工程师经验决定。但是随着网络复杂度增加，这难以保持高效与可靠。在大规模网络中，如何确定网络性能的瓶颈变得非常的棘手。并且，小规模网络中获取的网络设计经验未必适用于大规模网络。控制工程师设计工业控制网络需要保障网络 QoS 性能，避免工业控制网络的性能成为工业自动化系统性能的瓶颈。         工业以太网技术具有价格低廉、稳定可靠、通信速率高、软硬件产品丰富、应用广泛以及支持技术成熟等优点，已成为最受欢迎的通信网络之一。近些年来，随着网络技术的发展，以太网进入了控制领域，形成了新型的以太网控制网络技术。这主要是由于工业自动化系统向分布化、智能化控制方面发展,开放的、透明的通讯协议是必然的要求。以太网技术引入工业控制领域，其技术优势非常明显。工业以太网制造现在信息的强大性跟控制的快捷性，能够实现快速的串联跟控制，为现代工业制造实现真正意义上的“E网到底”奠定了良好的基础。工业以太网已经被业内认为是未来控制网络的最佳解决方案，也是当前现场总线中的主流技术(如下图1是工业以太网在工业控制系统的各个层级的应用)。

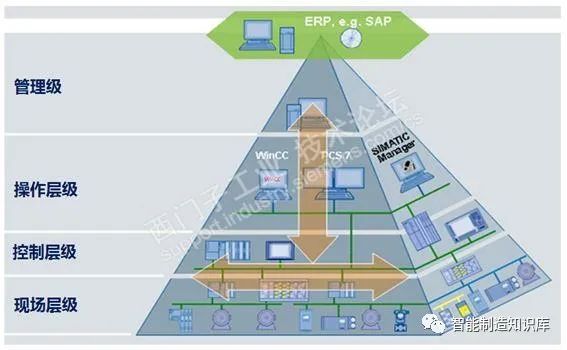

                                         图1、工业以太网在自动化系统各个层级的应用

        在上图中虽然从网络的网络上在自动化系统的各个层级都可以
