单片机流水灯_单片机入门：LED双向流水灯

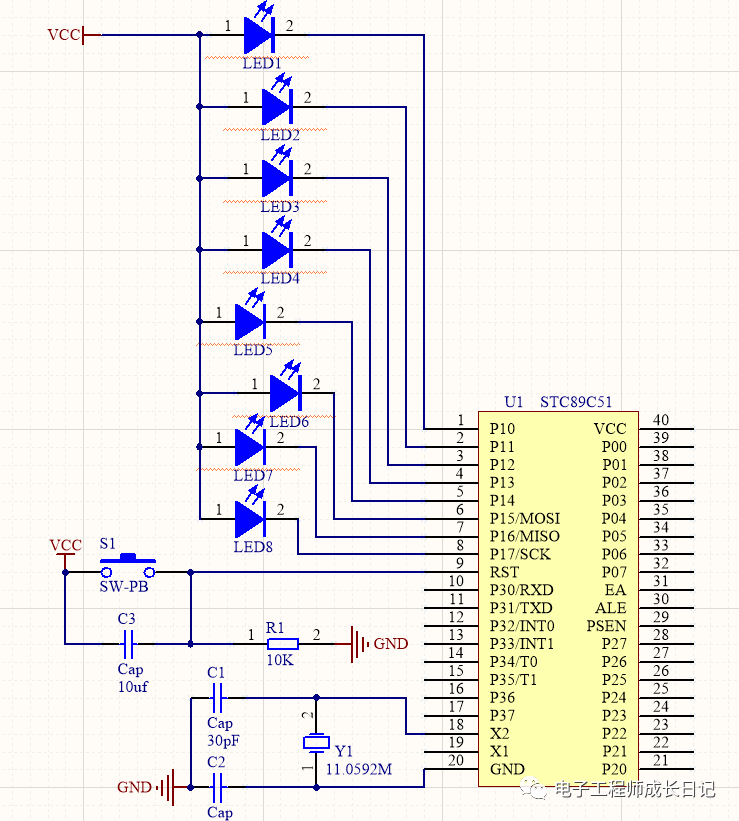

学习了LED灯的左移和右移后，下面实现LED灯的双向移动点亮。硬件电路设计结合51单片机最小系统的知识，利用AD19画好最小系统电路(未包括电源部分)。本设计需要实现8个LED灯的循环点亮。LED(发光二极管)正极接+5V电源，负极接单片机P1口，这样只要单片机P1口输出高低电平就可以导通二极管，实现LED灯的点亮与熄灭。

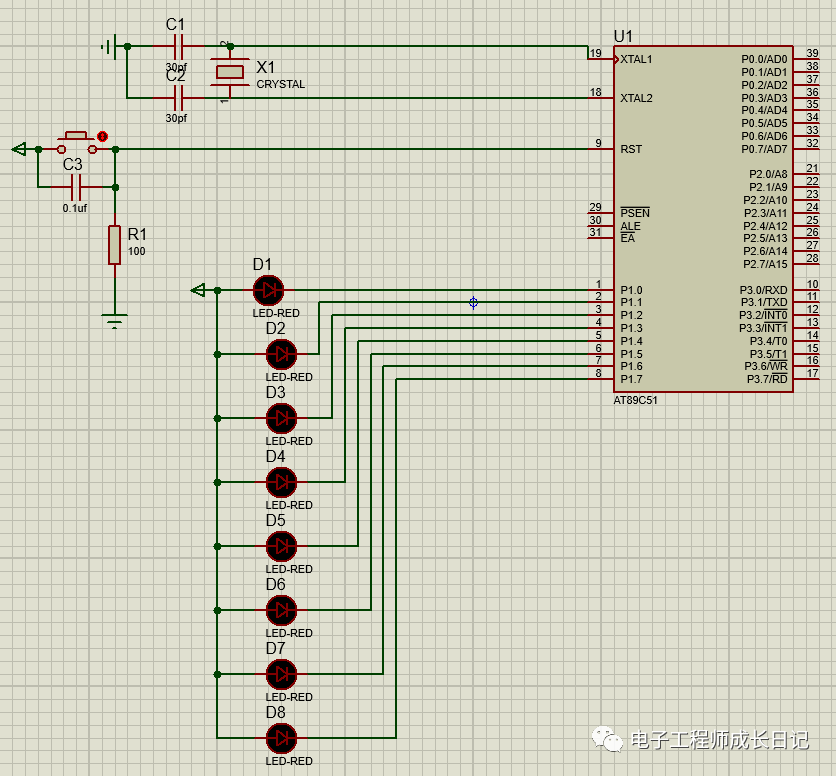

仿真电路设计

仿真电路图与AD原理图画法一致，但应注意仿真最小系统复位电路中电容值取0.1uf，电阻值取100Ω，与AD原理图中有所区别。

程序设计

程序采用Keil5设计，8位LED左移右移点亮的程序：

/*-----------------------------------------------  名称：IO口高低电平控制  内容：先右移点亮LED灯，再左移点亮，实现LED双向移动------------------------------------------------*/#include //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义#include    //因为要用到左右移函数，所以加入这个头文件#define led P1     //将P1口定义为led 后面就可以使用led代替P1口void Delay(unsigned int t); //函数声明/*------------------------------------------------                    主函数------------------------------------------------*/void main (void){                  unsigned char i;  //定义一个无符号字符型局部变量 i 取值范围 0~255  unsigned char j;  //定义一个无符号字符型局部变量 j 取值范围 0~255  led=~0x80;  Delay(50000); //大约延时450ms    while(1)  {      for(i=0;i<8;i++)    {      P1=~(0x80>>i);   //右移i位，然后将结果赋值到P1口      Delay(50000); //大约延时450ms    }    for(j=0;j<8;j++)    {      P1=~(0x01<//右移j位，然后将结果赋值到P1口      Delay(50000); //大约延时450ms    }  }}/*------------------------------------------------ 延时函数，含有输入参数 unsigned int t，无返回值 unsigned int 是定义无符号整形变量，其值的范围是 0~65535------------------------------------------------*/void Delay(unsigned int t){ while(t--);}

仿真实现

为了直观感受本设计实现的效果，这里利用protues8.7仿真实现LED灯双向移动点亮，具体如视频所示。
