设计要求

设计一个FIR低通滤波器，阶数为10，滤波器的通带截止频率是2Mhz，阻带截止频率是4Mhz。


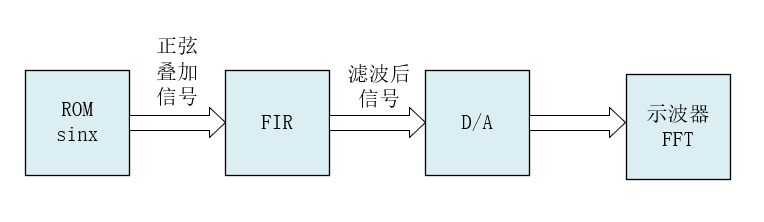

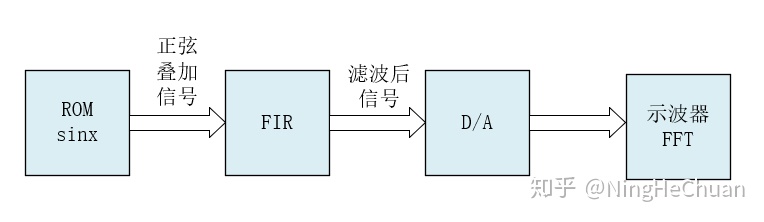

基础概念

FIR

Finite Impulse Response，有限冲击响应。是数字信号处理系统中的最基本的元件。

假设FIR滤波器的阶数为N，则它的滤波系数的为N+1，即抽头数（TAP），滤波器的输出卷积形式为：


x(x)为输入信号，h(n)为滤波器的冲击响应，即滤波器系数。Z变换表示为：


阶数也是Z指数的值

过滤谐波的次数，阶数越高，滤波效果就越好。

傅里叶变换

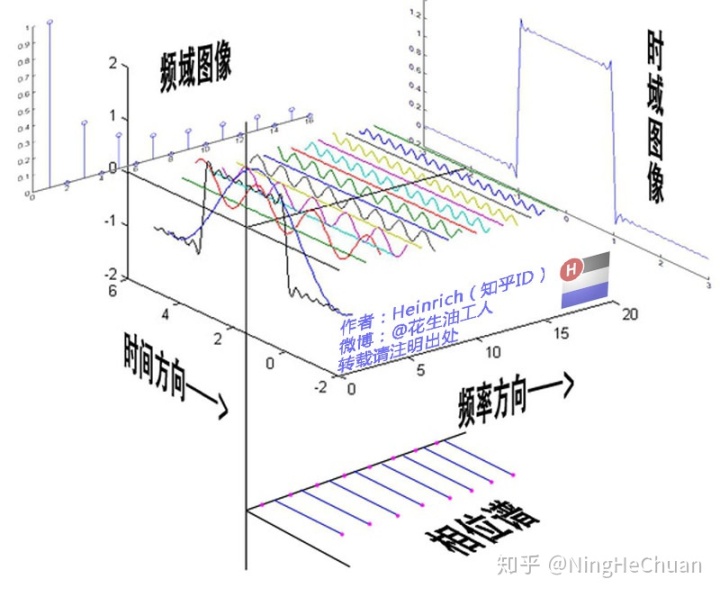

傅里叶变换的让人拍案叫绝的妙处就在于，一个在时域上无论多复杂的信号，都可以分解展开成多个正弦信号的叠加，而这些多个信号在频域上看过去，就是一系列冲击信号的集合。更精彩的分析请看下面链接。

Heinrich：傅里叶分析之掐死教程（完整版）更新于2014.06.06​zhuanlan.zhihu.com

例如，下图中的信号，这是它的时序波形

最低0.47元/天 解锁文章
