前言

我为什么会写移植呢，因为是公众号有一个兄弟想要我写一份移植的教程，所以应它要求我就写了一篇。

准备

在移植之前，我们首先要获取到FreeRTOS的官方的源码包。这里我们提供两个下载链接:

一个是官网：http://www.freertos.org/
另外一个是代码托管网站：https://sourceforge.net/projects/freertos/files/FreeRTOS/

打开网站链接之后，我们选择FreeRTOS的最新版本V9.0.0(2016年)，尽管现在FreeRTOS的版本已经更新到V10.0.1了，但是我们还是选择V9.0.0，因为内核很稳定，并且网上资料很多，因为V10.0.0版本之后是亚马逊收购了FreeRTOS之后才出来的版本，主要添加了一些云端组件，我们本书所讲的FreeRTOS是实时内核，采用V9.0.0版本足以。

简单介绍FreeRTOS

FreeRTOS包含Demo例程和内核源码(比较重要，我们就需要提取该目录下的大部分文件)。Source文件夹里面包含的是FreeRTOS内核的源代码，我们移植FreeRTOS的时候就需要这部分源代码；Demo 文件夹里面包含了FreeRTOS官方为各个单片机移植好的工程代码，FreeRTOS为了推广自己，会给各种半导体厂商的评估板写好完整的工程程序，这些程序就放在Demo这个目录下，这部分Demo非常有参考价值。

在这里插入图片描述

Source文件夹

这里我们再重点分析下FreeRTOS/ Source文件夹下的文件，①和③包含的是FreeRTOS的通用的头文件和C文件，这两部分的文件试用于各种编译器和处理器，是通用的。需要移植的头文件和C文件放在②portblle这个文件夹。

在这里插入图片描述

portblle文件夹，是与编译器相关的文件夹，在不同的编译器中使用不同的支持文件。①中的KEIL就是我们就是我们使用的编译器，其实KEIL里面的内容跟RVDS里面的内容一样，所以我们只需要③RVDS文件夹里面的内容即可，里面包含了各种处理器相关的文件夹，从文件夹的名字我们就非常熟悉了，我们学习的STM32有M0、M3、M4等各种系列，FreeRTOS是一个软件，单片机是一个硬件，FreeRTOS要想运行在一个单片机上面，它们就必须关联在一起。MemMang文件夹下存放的是跟内存管理相关的源文件。

在这里插入图片描述

移植过程

提取源码

1. 首先在我们的STM32裸机工程模板根目录下新建一个文件夹，命名为“FreeRTOS”，并且在FreeRTOS文件夹下新建两个空文件夹，分别命名为“src”与“port”，src文件夹用于保存FreeRTOS中的核心源文件，也就是我们常说的‘.c文件’，port文件夹用于保存内存管理以及处理器架构相关代码，这些代码FreeRTOS官方已经提供给我们的，直接使用即可，在前面已经说了，FreeRTOS是软件，我们的开发版是硬件，软硬件必须有桥梁来连接，这些与处理器架构相关的代码，可以称之为RTOS硬件接口层，它们位于FreeRTOS/Source/Portable文件夹下。

2. 打开FreeRTOS V9.0.0源码，在“FreeRTOSv9.0.0\FreeRTOS\Source”目录下找到所有的‘.c文件’，将它们拷贝到我们新建的src文件夹中，



   在这里插入图片描述

3. 打开FreeRTOS V9.0.0源码，在“FreeRTOSv9.0.0\FreeRTOS\Source\portable”目录下找到“MemMang”文件夹与“RVDS”文件夹，将它们拷贝到我们新建的port文件夹中



   在这里插入图片描述

4. 打开FreeRTOS V9.0.0源码，在“FreeRTOSv9.0.0\ FreeRTOS\Source”目录下找到“include”文件夹，它是我们需要用到FreeRTOS的一些头文件，将它直接拷贝到我们新建的FreeRTOS文件夹中，完成这一步之后就可以看到我们新建的FreeRTOS文件夹已经有3个文件夹，这3个文件夹就包含FreeRTOS的核心文件，至此，FreeRTOS的源码就提取完成。



   在这里插入图片描述

添加到工程

添加FreeRTOSConfig.h文件
FreeRTOSConfig.h文件是FreeRTOS的工程配置文件，因为FreeRTOS是可以裁剪的实时操作内核，应用于不同的处理器平台，用户可以通过修改这个FreeRTOS内核的配置头文件来裁剪FreeRTOS的功能，所以我们把它拷贝一份放在user这个文件夹下面。
打开FreeRTOSv9.0.0源码，在“FreeRTOSv9.0.0\FreeRTOS\Demo”文件夹下面找到“CORTEX_STM32F103_Keil”这个文件夹，双击打开，在其根目录下找到这个“FreeRTOSConfig.h”文件，然后拷贝到我们工程的user文件夹下即可，等下我们需要对这个文件进行修改。

创建工程分组
接下来我们在mdk里面新建FreeRTOS/src和FreeRTOS/port两个组文件夹，其中FreeRTOS/src用于存放src文件夹的内容，FreeRTOS/port用于存放port\MemMang文件夹 与port\RVDS\ARM_CM3文件夹的内容。
然后我们将工程文件中FreeRTOS的内容添加到工程中去，按照已经新建的分组添加我们的FreeRTOS工程源码。
在FreeRTOS/port分组中添加MemMang文件夹中的文件只需选择其中一个即可，我们选择“heap_4.c”，这是FreeRTOS的一个内存管理源码文件。

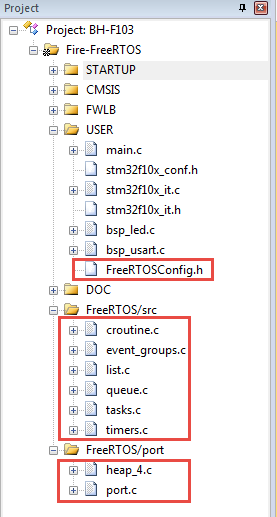

添加完成后：

在这里插入图片描述

** 添加头文件路径**

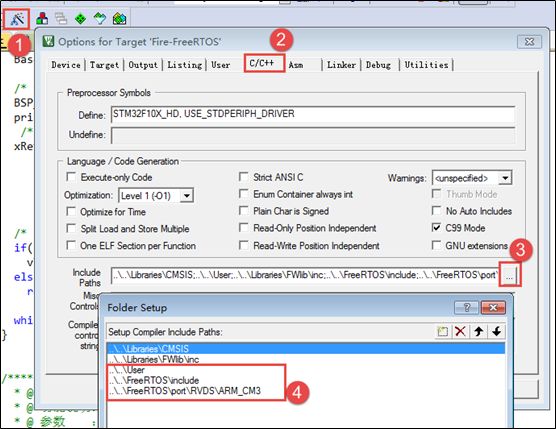

FreeRTOS的源码已经添加到开发环境的组文件夹下面，编译的时候需要为这些源文件指定头文件的路径，不然编译会报错。FreeRTOS的源码里面只有FreeRTOS\include和FreeRTOS\port\RVDS\ARM_CM3这两个文件夹下面有头文件，只需要将这两个头文件的路径在开发环境里面指定即可。同时我们还将FreeRTOSConfig.h这个头文件拷贝到了工程根目录下的user文件夹下，所以user的路径也要加到开发环境里面。

在这里插入图片描述

修改FreeRTOSConfig.h

FreeRTOSConfig.h是直接从demo文件夹下面拷贝过来的，该头文件对裁剪整个FreeRTOS所需的功能的宏均做了定义，有些宏定义被使能，有些宏定义被失能，一开始我们只需要配置最简单的功能即可。要想随心所欲的配置FreeRTOS的功能，我们必须对这些宏定义的功能有所掌握，下面我们先简单的介绍下这些宏定义的含义，然后再对这些宏定义进行修改。

  1#ifndef FREERTOS_CONFIG_H
  2#define FREERTOS_CONFIG_H
  3
  4#include "stm32f10x.h"
  5#include "bsp_usart.h"
  6
  7
  8//针对不同的编译器调用不同的stdint.h文件
  9#if defined(__ICCARM__) || defined(__CC_ARM) || defined(__GNUC__)
 10    #include <stdint.h>
 11    extern uint32_t SystemCoreClock;
 12#endif
 13
 14//断言
 15#define vAssertCalled(char,int) printf("Error:%s,%d\r\n",char,int)
 16#define configASSERT(x) if((x)==0) vAssertCalled(__FILE__,__LINE__)
 17
 18/************************************************************************
 19 *               FreeRTOS基础配置配置选项
 20 **************************************
