简介

本文描述如何配置C系列集成的服务器的存储设备配置文件有思科UCS (统一计算系统)管理器的(UCSM)。存储设备配置文件允许灵活性为了定义存储磁盘数量、这些磁盘角色和使用情况和其他存储设备参数。基本上，您能赢得虚拟驱动器到呼叫逻辑单元编号的不同的部分(LUN)和分配角色到那些LUN。

本文档没有任何特定的要求。

使用的组件

本文档不限于特定的软件和硬件版本。

本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始(默认)配置。如果您使用的是真实网络，请确保您已经了解所有命令的潜在影响。

配置

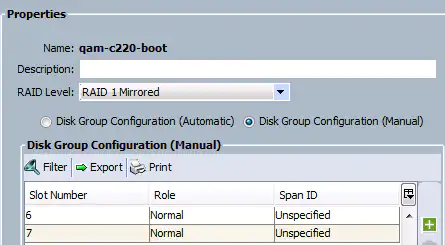

创建磁盘组策略

此示例有效，当您使用disk6-7创建Redundant Array of Independent Disk (RAID)使用赢得LUN的1音量时。您能也使用系统选择磁盘的自动磁盘组配置，如镜像所显示，演示的手动配置目的此示例用途，万一要手工分配磁盘。

创建存储设备配置文件

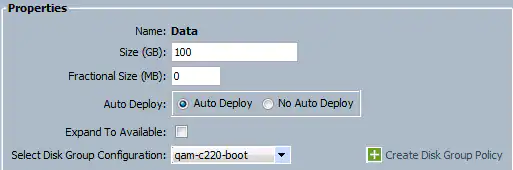

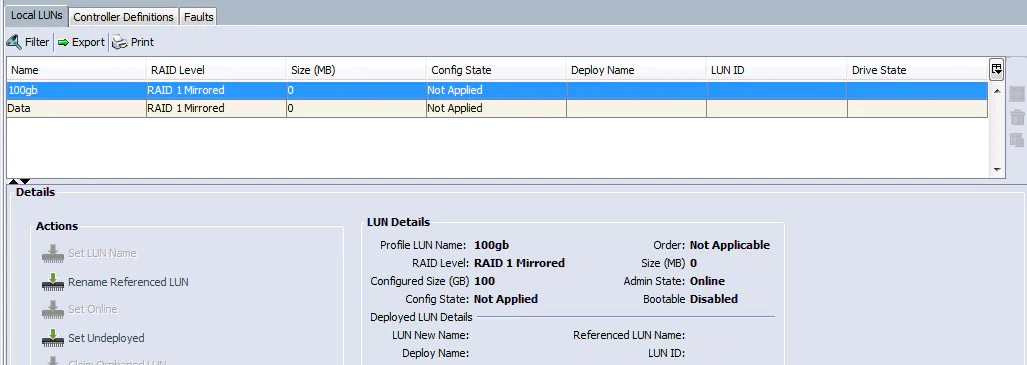

在您创建磁盘组后，请创建存储设备配置文件，并且在存储设备配置文件内请创建引导程序LUN和数据LUN。

注释的一些工作此处：

1. 因为服务档案没有应用，可启动禁用。

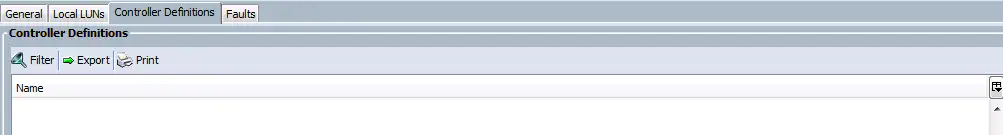

2. 控制器定义域被离开空。它只与内部PCH控制器一起使用内部SSDs。PCH控制器定义提供了能力配置在两内部SSDs间的单个LUN RAID连接对内置PCH控制器。

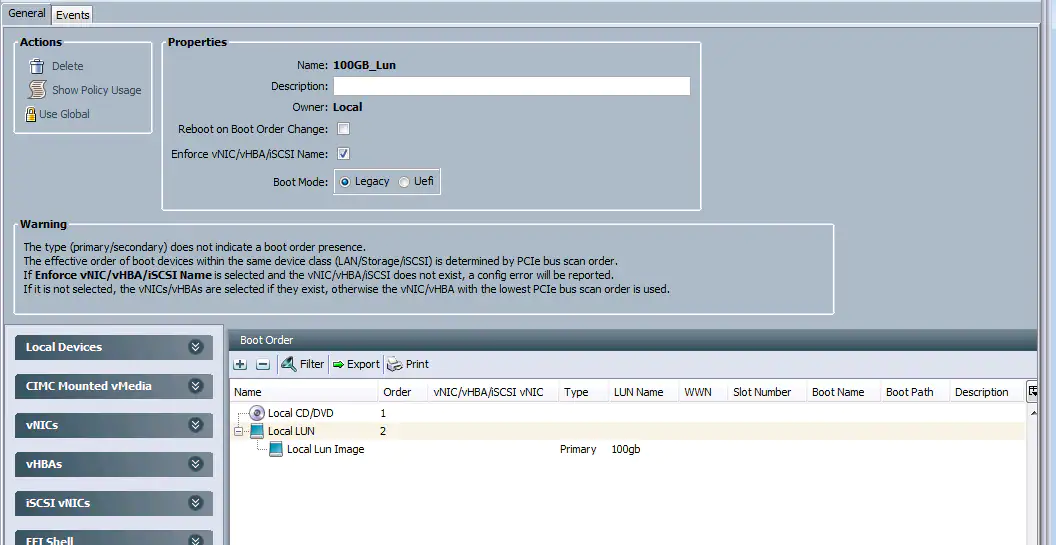

创建根据引导程序LUN的引导程序策略

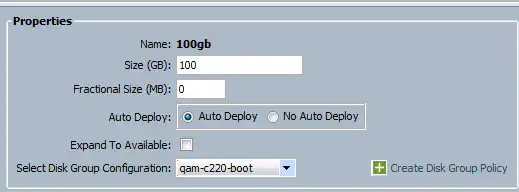

此示例创建名为打算是引导程序LUN的100gb的LUN。因此请相应地创建引导程序策略并且适用于服务档案。

使用本部分可确认配置能否正常运行。

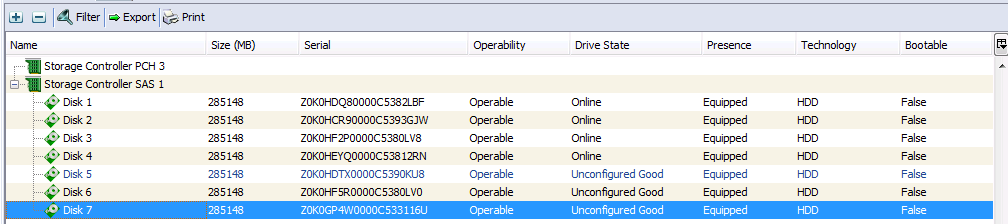

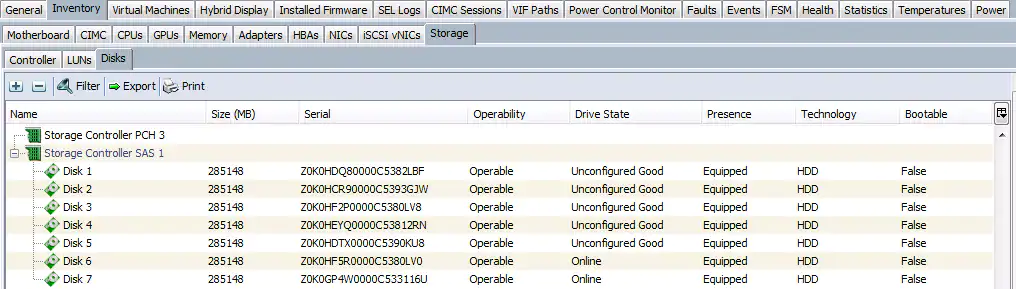

在您适用于服务档案服务器前，请保证用于磁盘组的磁盘在“没有配置的好”状态，状态不足的磁盘在服务档案关联时发生的其他错误。如果他们在“联机”状态或“Jbod”，然后用鼠标右键单击在这些磁盘并且选择设置的没有配置的坏对好，此示例使用的Disk6-7，因此他们应该在“没有配置好”。

本部分提供了可用于对配置进行故障排除的信息。

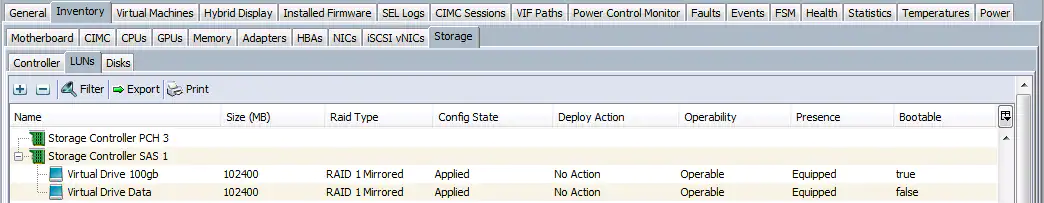

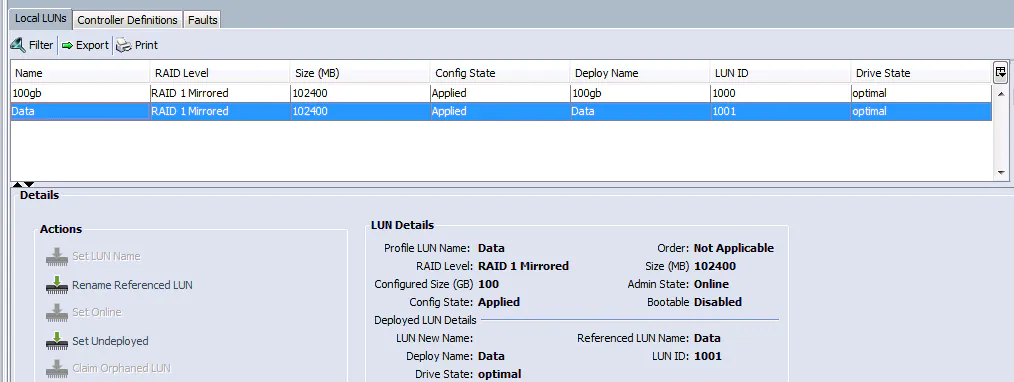

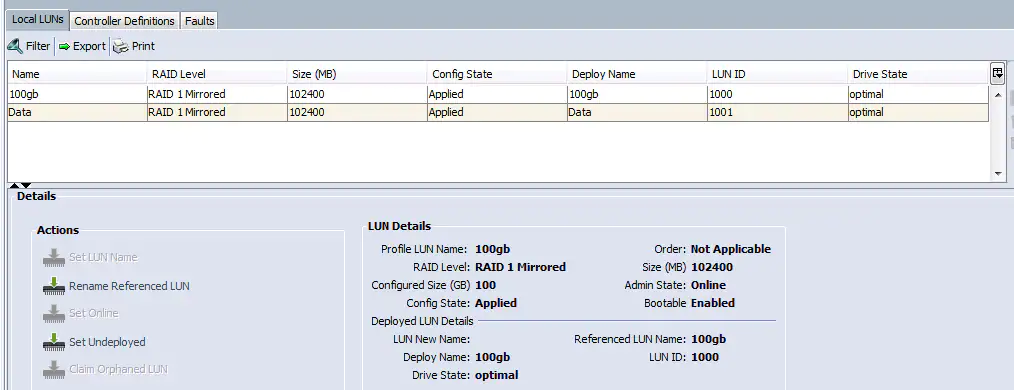

一旦服务档案顺利地应用，您的配置如下所示: ：
