一、实验目的
理解路由表
掌握静态路由的配置

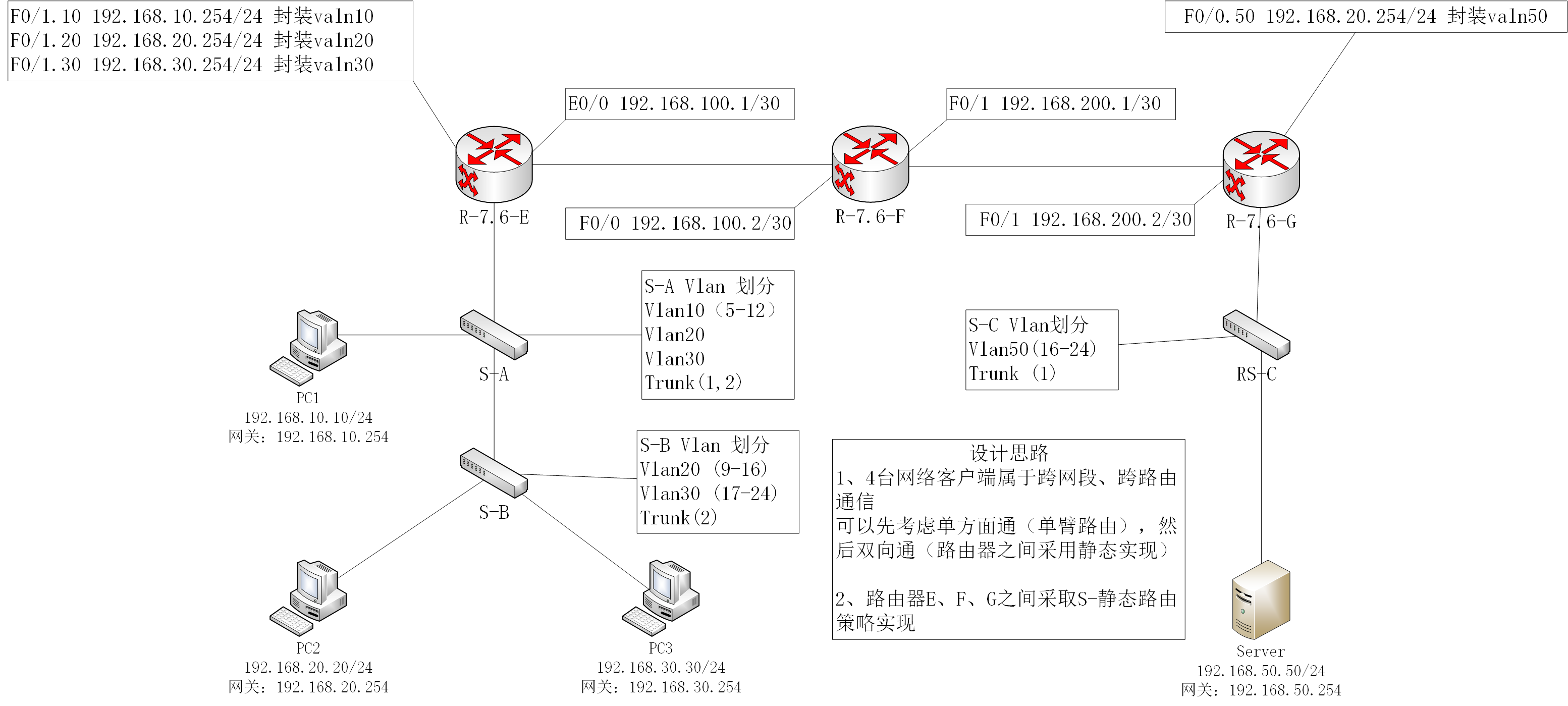

二、实验拓扑图及详细设备
点击查看大图
三、实验内容及步骤
1、实验设备说明
本实验用到了三台路由器,三台交换机,3台PC,一台Server
IP地址分别如下:
PC1:192.168.10.10/24 网关:192.168.10.254
PC2:192.168.20.20/24网关:192.168.20.254
PC3:192.168.30.30/24网关:192.168.30.254
Server:192.168.50.50/24网关:192.168.50.254
R-7.6-E F0/1.10 192.168.10.254/24 封装 valn10
R-7.6-E F0/1.20 192.168.20.254/24 封装 vlan20
R-7.6-E F0/1.30 192.168.30.254/24 封装 vlan30
R-7.6-E E0/0 192.168.100.1/30 (用于配置静态路由)
R-7.8-F F0/0 192.168.100.2/30 (用于配置静态路由)
R-7.8-F F0/0 192.168.200.1/30 (用于配置静态路由)
R-7.9-G F0/1 192.168.200.2/30 (用于配置静态路由)
R-7.9-G F0/0 192.168.50.254/24 封装valn50
2、交换机valn划分
S-A
S-B
RS-C
Vlan划分
vlan 10(5-12)
vlan 20
vlan 30vlan20(9-16)
valn30(17-24)valn50(16-24)
Trunk模式端口E 0/0/1
E 0/0/2E 0/0/2E 0/0/1

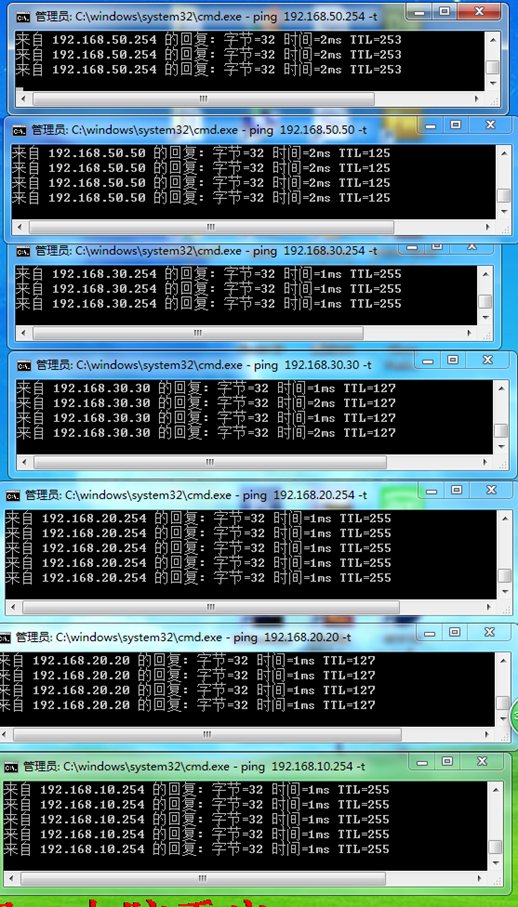

3、实验结果验证
本次实验在PC1上进行操作,如需验证实验结果,只需在PC1上分别Ping通
PC2(192.168.20.20)
PC3(192.168.30.30)
Server(192.168.50.50)
10IP网段网关(192.168.10.254)
20IP网段网关(192.168.20.254)
30IP网段网关(192.168.30.254)
50IP网段网关(192.168.50.254)
共七个IP
如果都能Ping通,则表示实验成功
4、按照拓扑图所示,进行连线
将PC1连接至S-A交换机的vlan10(E0/0/(5-12))口的任意一口(这里连接的是8口)
将PC2连接至S-B交换机的vlan20(E0/0/(9-16))口的任意一口(这里连接的是12口)
将PC3连接至S-B交换机的vlan30(E0/0/(17-24))口的任意一口(这里连接的是20口)
将Server连接至RS-C交换机vlan50(E0/0/(16-24))口的任意一口(这里连接的是20口)
将S-B交换机的E0/0/2口连接至S-A交换机的E0/0/2口
将S-A交换机的E0/0/1口连接至路由器R-7.6-E的F0/1口
将路由器R-7.6-E的E0/0口连接至路由器R-7.8-F的F0/0口
将路由器R-7.8-F的F0/1口连接至路由器R-7.9-G的F0/1口
将交换机RS-C的E0/0/1口连接至路由器R-7.9-G的F0/1口
共9个连接

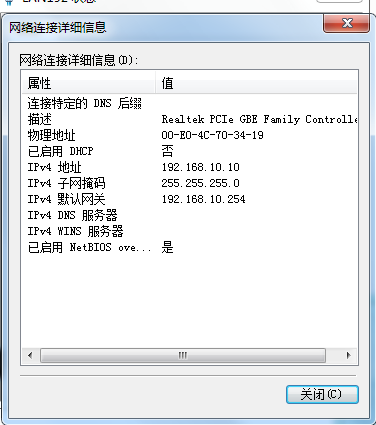

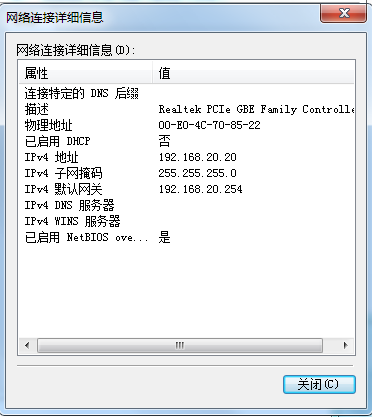

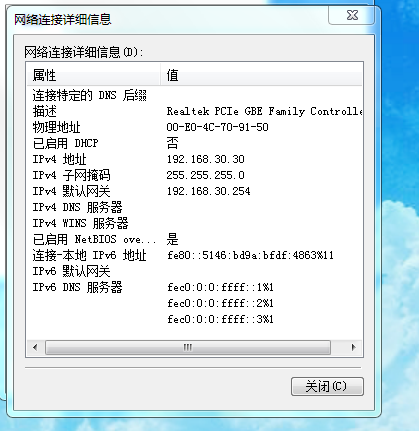

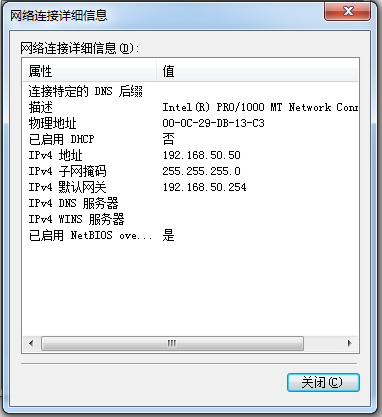

5、配置PC1、PC2、PC3、Server的IP及网关
PC1:192.168.10.10/24 网关:192.168.10.254
PC2:192.168.20.20/24网关:192.168.20.254
PC3:192.168.30.30/24网关:192.168.30.254
Server:192.168.50.50/24网关:192.168.50.254
6、配置交换机

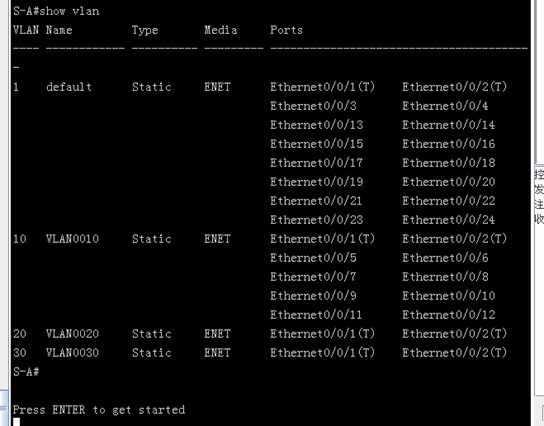

S-A交换机
vlan 10(5-12)
vlan 20
vlan 30
Trunk模式端口 (1、2)

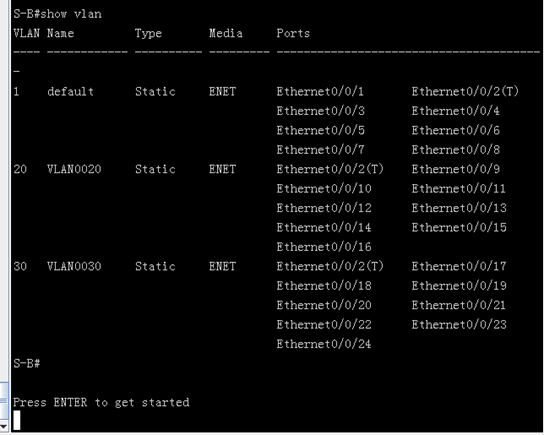

S-B交换机
vlan20(9-16)
valn30(17-24)
Trunk模式端口(2口)

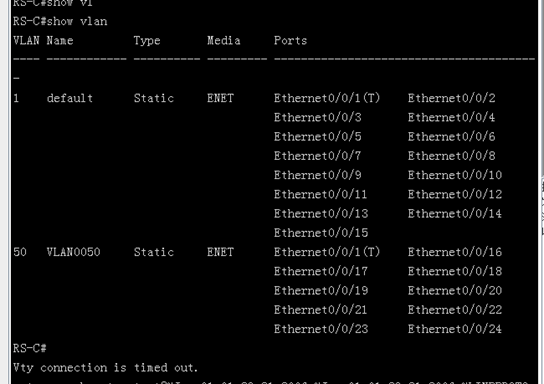

RS-C:
valn50(16-24)
Trunk模式端口(1口)

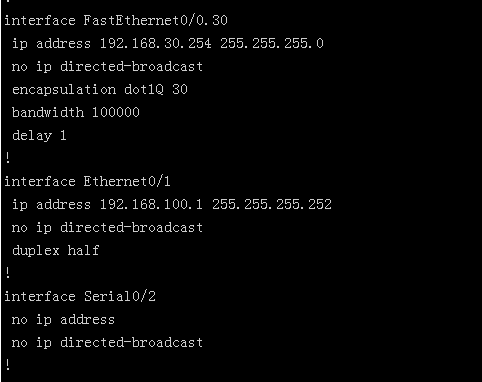

7、配置路由器

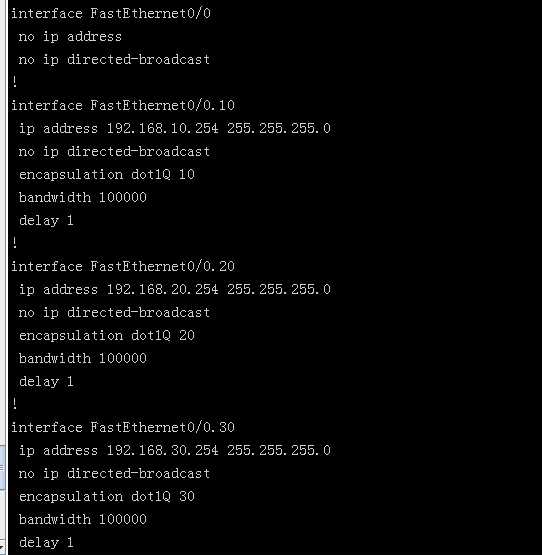

R-7.6-E路由器
R-7.6-E F0/1.10 192.168.10.254/24 封装 valn10
R-7.6-E F0/1.20 192.168.20.254/24 封装 vlan20
R-7.6-E F0/1.30 192.168.30.254/24 封装 vlan30
R-7.6-E E0/0 192.168.100.1/30 (用于配置静态路由)
配置完本步骤后
剩余Server、50IP网段网关Ping不同,其他均能Ping通
R-7.8-F路由器
R-7.8-F F0/0 192.168.100.2/30 (用于配置静态路由)
R-7.8-F F0/0 192.168.200.1/30 (用于配置静态路由)

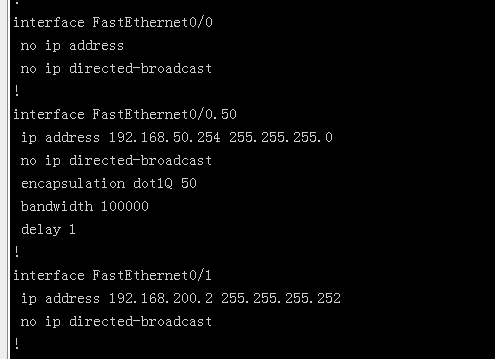

R-7.9-G路由器
R-7.9-G F0/1 192.168.200.2/30 (用于配置静态路由)
R-7.9-G F0/0 192.168.50.254/24 封装valn50
8、配置静态路由
R-7.6-E 路由器
R-7.6-E具有192.168.10/20/30/100 这4个网段,没有200和50这2个网段;所以需要添加
目标网段
目标网段子网掩码
下一跳
192.168.200.0
255.255.255.252
192.168.100.2
192.168.50.0
255.255.255.0
192.168.100.2
需执行以下命令:
ip route 192.168.200.0 255.255.255.252 192.168.100.2
ip route 192.168.50.0 255.255.255.0 192.168.100.2
R-7.8-F路由器
R-7.8-F具有192.168.100/200这两个网段,没有10/20/30网段(从R-7.6-E获取)和50网段(从R-7.9-G获取)这四个网段;所以需要添加
目标网段
目标网段子网掩码
下一跳
192.168.10.0
255.255.255.0
192.168.100.1
192.168.20.0
255.255.255.0
192.168.100.1
192.168.30.0
255.255.255.0
192.168.100.1
192.168.50.0
255.255.255.0
192.168.200.2
需执行以下命令:
ip route 192.168.10.0 255.255.255.0 192.168.100.1
ip route 192.168.20.0 255.255.255.0 192.168.100.1
ip route 192.168.30.0 255.255.255.0 192.168.100.1
ip route 192.168.50.0 255.255.255.0 192.168.200.2
R-7.9-G路由器
R-7.9-G具有192.168.200/50这两个网段,没有10/20/30/100这四个网段,所以需要添加
目标网段
目标网段子网掩码
下一跳
192.168.10.0
255.255.255.0
192.168.200.1
192.168.20.0
255.255.255.0
192.168.200.1
192.168.30.0
255.255.255.0
192.168.200.1
192.168.100.0
255.255.255.252
192.168.200.1
需执行以下命令:
ip route 192.168.10.0 255.255.255.0 192.168.200.1
ip route 192.168.20.0 255.255.255.0 192.168.200.1
ip route 192.168.30.0 255.255.255.0 192.168.200.1
ip route 192.168.100.0 255.255.255.252 192.168.200.1
四、实验结果及小结
所有线路成功Ping通
五、自我评价及建议
路线连接、操作较为复杂,难度不高,细心即可
我的S-A交换机F口和E口在配置过程中由于一时粗心,配置写反了,把线也反过来连接,不影响实验。特在此声明
