Netty学习总结一（Netty优点场景、IO模型、JavaNIO）

Netty学习总结二（Reactor介绍和Netty线程模型）

Netty学习总结三（Netty启动流程和重要组件介绍）

Reactor介绍和组成

Reactor反应器模式

先从设计模式开始介绍一下。
事件驱动模型主要包括 4 个基本组件：
事件队列（event queue）：接收事件的入口，存储待处理事件。
分发器（event mediator）：将不同的事件分发到不同的业务逻辑单元。
事件通道（event channel）：分发器与处理器之间的联系渠道。
事件处理器（event processor）：实现业务逻辑，处理完成后会发出事件，触发下一步操作。
可以看出，相对传统轮询模式，事件驱动有如下优点：

可扩展性好，分布式的异步架构，事件处理器之间高度解耦，可以方便扩展事件处理逻辑。
高性能，基于队列暂存事件，能方便并行异步处理事件。

反应器模式比“事件驱动编程”更具体.它是在进行事件驱动编程时使用的特定实现技术.但是,这个术语在典型的对话中并没有得到很好的准确使用,所以你应该小心使用它并期望你的听众理解你,你在使用它时应该小心如何解释这个术语。
Reactor模型中定义的三种角色：
Reactor反应器线程：负责监听和响应IO事件，将I/O事件分派给对应的Handler。这里的IO事件，就是NIO中选择器监控的通道IO事件。新的事件包含连接建立就绪、读就绪、写就绪等。
Acceptor：处理客户端新连接，并分派请求到处理器链中。
Handlers处理器：非阻塞的执行业务处理逻辑。与IO事件（或者选择键）绑定，负责IO事件的处理。完成真正的连接建立、通道的读取、处理业务逻辑、负责将结果写出到通道等。

Reactor对IO事件的处理流程

第1步：通道注册。IO源于通道（Channel）。IO是和通道（对应于底层连接而言）强相关的。一个IO事件，一定属于某个通道。但是，如果要查询通道的事件，首先要将通道注册到选择器。只需通道提前注册到Selector选择器即可，IO事件会被选择器查询到。
第2步：查询选择。在反应器模式中，一个反应器（或者SubReactor子反应器）会负责一个线程；不断地轮询，查询选择器中的IO事件（选择键）。
第3步：事件分发。如果查询到IO事件，则分发给与IO事件有绑定关系的Handler业务处理器。
第4步：完成真正的IO操作和业务处理，这一步由Handler业务处理器负责。

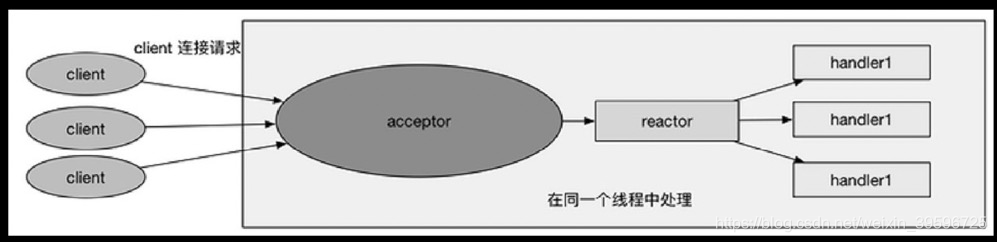

单Reactor单线程模型

在这里插入图片描述
Reactor反应器和Handers处理器处于一个线程中执行。
单线程Reactor反应器模式，是基于Java的NIO实现的。相对于传统的多线程OIO，反应器模式不再需要启动成千上万条线程，效率自然是大大提升了。但在单线程反应器模式中，Reactor反应器和Handler处理器，都执行在同一条线程上。这样，带来了一个问题：当其中某个Handler阻塞时，会导致其他所有的Handler都得不到执行。
注意，Redis的请求处理也是单线程模型，为什么Redis的性能会如此之高呢？因为Redis的读写操作基本都是内存操作，并且Redis协议比较简洁，序列化/反序列化耗费性能更低

单Reactor多线程模型

该模型在事件处理器（Handler）部分采用了多线程（线程池）。
相对于第一种模型来说，在处理业务逻辑，也就是获取到IO的读写事件之后，交由线程池来处理，handler收到响应后通过send将响应结果返回给客户端。这样可以降低Reactor的性能开销，从而更专注的做事件分发工作了，提升整个应用的吞吐。
但是这个模型存在的问题：

多线程数据共享和访问比较复杂。如果子线程完成业务处理后，把结果传递给主线程Reactor进行发送，就会涉及共享数据的互斥和保护机制。
Reactor承担所有事件的监听和响应，只在主线程中运行，可能会存在性能问题。例如并发百万客户端连接，或者服务端需要对客户端握手进行安全认证，但是认证本身非常损耗性能

主从Reactor多线程模型

是将Reactor分成两部分：

mainReactor负责监听server
socket，用来处理网络IO连接建立操作，将建立的socketChannel指定注册给subReactor。
subReactor主要做和建立起来的socket做数据交互和事件业务处理操作。通常，subReactor个数上可与CPU个数等同。

Nginx、Swoole、Memcached和Netty都是采用这种实现。
消息处理流程：

从主线程池中随机选择一个Reactor线程作为acceptor线程，用于绑定监听端口，接收客户端连接.
acceptor线程接收客户端连接请求之后创建新的SocketChannel，将其注册到主线程池的其它Reactor线程上，由其负责接入认证、IP黑白名单过滤、握手等操作
步骤2完成之后，业务层的链路正式建立，将SocketChannel从主线程池的Reactor线程的多路复用器上摘除，重新注册到Sub线程池的线程上，并创建一个Handler用于处理各种连接事件
当有新的事件发生时，SubReactor会调用连接对应的Handler进行响应
Handler通过Read读取数据后，会分发给后面的Worker线程池进行业务处理
Worker线程池会分配独立的线程完成真正的业务处理，如何将响应结果发给Handler进行处理
Handler收到响应结果后通过Send将响应结果返回给Client
为了提升效率，建议SubReactor的数量和选择器的数量一致。避免多个线程负责一个选择器，导致需要进行线程同步，引起的效率降低。

Reactor的优缺点

Reactor模型具有如下的优点：

响应快，不必为单个同步时间所阻塞，虽然Reactor本身依然是同步的；
编程相对简单，可以最大程度的避免复杂的多线程及同步问题，并且避免了多线程/进程的切换开销；
可扩展性，可以方便地通过增加Reactor实例个数来充分利用CPU资源；
可复用性，Reactor模型本身与具体事件处理逻辑无关，具有很高的复用性。

反应器模式的缺点如下：

反应器模式增加了一定的复杂性，因而有一定的门槛，并且不易于调试。
反应器模式需要操作系统底层的IO多路复用的支持，如Linux中的epoll。如果操作系统的底层不支持IO多路复用，反应器模式不会有那么高效。
同一个Handler业务线程中，如果出现一个长时间的数据读写，会影响这个反应器中其他通道的IO处理。例如在大文件传输时，IO操作就会影响其他客户端（Client）的响应时间。因而对于这种操作，还需要进一步对反应器模式进行改进。

Netty 线程模型

Nginx、Redis、Netty都是基于反应器模式的。
Netty 主要基于主从 Reactors 多线程模型做了一定的修改，其中主从 Reactor 多线程模型有多个 Reactor。

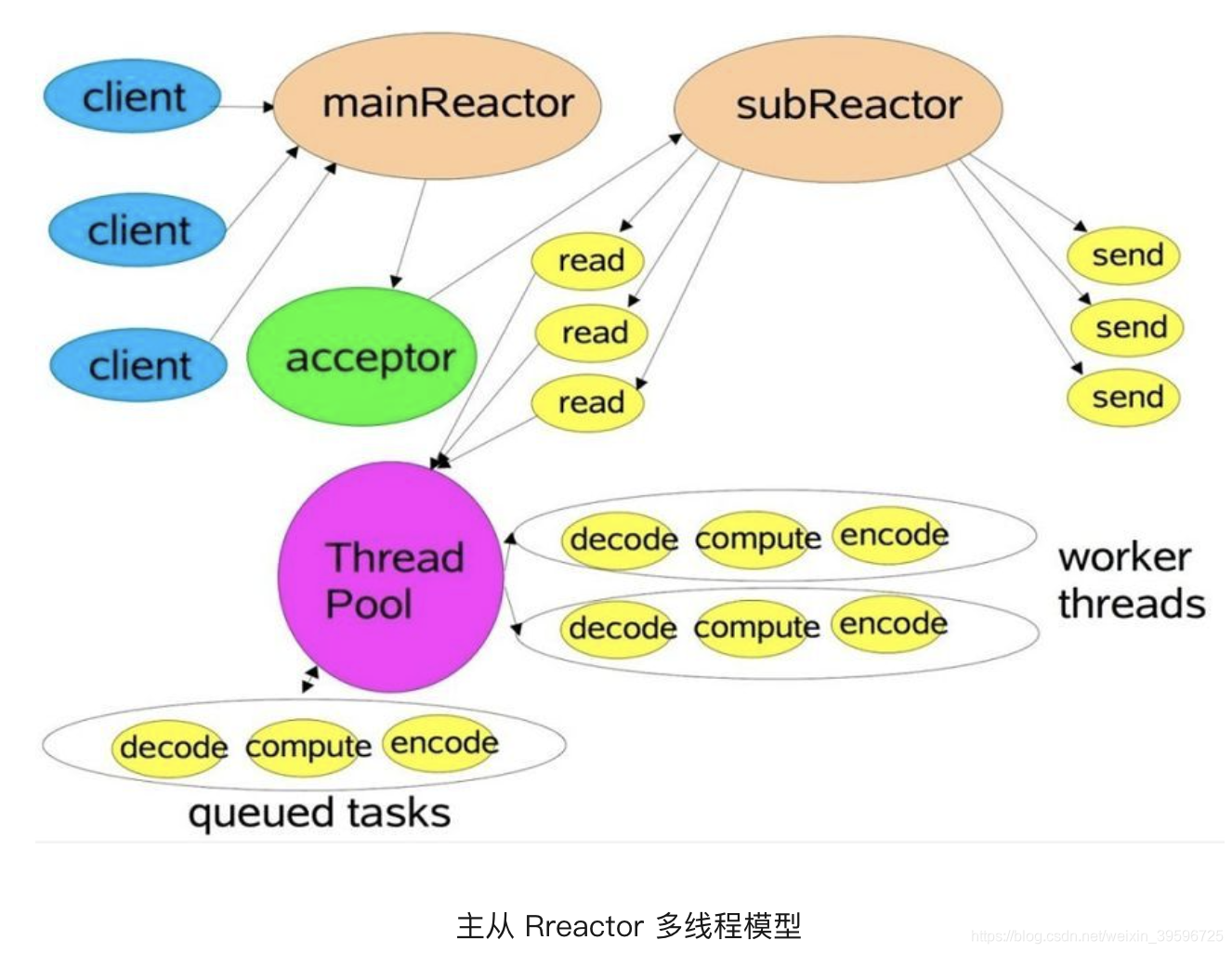

这里引用 Doug Lee 大神的 Reactor 介绍：Scalable IO in Java 里面关于主从 Reactor 多线程模型的图：

在这里插入图片描述

MainReactor 负责客户端的连接请求，并将请求转交给 SubReactor。
SubReactor 负责相应通道的 IO读写请求。
非 IO 请求（具体逻辑处理）的任务则会直接写入队列，等待 worker threads 进行处理。

//创建反应器线程组
EventLoopGroup bossGroup = newNioEventLoopGroup();
EventLoopGroup workerGroup = newNioEventLoopGroup();

ServerBootstrap server= newServerBootstrap();
//设置反应器线程组
server.group(bossGroup, workerGroup)
//设置nio类型的通道
.channel(NioServerSocketChannel. class)

虽然 Netty 的线程模型基于主从 Reactor 多线程，借用了 MainReactor 和 SubReactor 的结构。但是实际实现上 SubReactor 和 Worker 线程在同一个线程池中

bossGroup 线程池则只是在 Bind 某个端口后，获得其中一个线程作为 MainReactor，专门处理端口的 Accept
事件，每个端口对应一个 Boss 线程。
workerGroup 线程池会被各个 SubReactor 和 Worker 线程充分利用。

注意问题

boss 线程池是处理 accept事件的，不管线程池多大，只会使用一个线程，既然只使用一个线程为什么要用线程池呢？
主要是异常的情况下，线程die了，可以再创建一个新线程。
那什么情况下boss线程池可以使用多个线程呢？
那就是当ServerBootstrap bind多个端口时。每个端口都有一个线程eventloop accept事件。
难道不能使用多线程来监听同一个对外端口么，即多线程epoll_wait到同一个epoll实例上？
epoll相关的主要两个方法是epoll_wait和epoll_ctl，多线程同时操作同一个epoll实例，那么首先需要确认epoll相关方法是否线程安全：epoll是通过锁来保证线程安全的, epoll中粒度最小的自旋锁ep->lock(spinlock)用来保护就绪的队列, 互斥锁ep->mtx用来保护epoll的重要数据结构红黑树。
java中多线程来监听同一个对外端口，epoll方法是线程安全的，这样就可以使用使用多线程监听epoll_wait了么，当然是不建议这样干的，除了epoll的惊群问题之外，还有一个就是，一般开发中我们使用epoll设置的是LT模式，

水平触发方式，与之相对的是ET默认，前者只要连接事件未被处理就会在epoll_wait时始终触发，后者只会在真正有事件来时在epoll_wait触发一次

这样的话，多线程epoll_wait时就会导致第一个线程epoll_wait之后还未处理完毕已发生的事件时，第二个线程也会epoll_wait返回，显然这不是我们想要的。
看到这里，可能有的小伙伴想到了Nginx多进程针对监听端口的处理策略，Nginx是通过accept_mutex机制来保证的。accept_mutex是nginx的(新建连接)负载均衡锁，让多个worker进程轮流处理与client的新连接。当某个worker进程的连接数达到worker_connections配置（单个worker进程的最大处理连接数）的最大连接数的7/8时，会大大减小获取该worker获取accept锁的概率，以此实现各worker进程间的连接数的负载均衡。accept锁默认打开，关闭它时nginx处理新建连接耗时会更短，但是worker进程之间可能连接不均衡，并且存在“惊群”问题。

惊群现象（thundering herd）
就是当多个进程和线程在同时阻塞等待同一个事件时，如果这个事件发生，会唤醒所有的进程，但最终只可能有一个进程/线程对该事件进行处理，其他进程/线程会在失败后重新休眠，这种性能浪费就是惊群。

只有在使能accept_mutex并且当前系统不支持原子锁时，才会用文件实现accept锁。注意，accept_mutex加锁失败时不会阻塞当前线程，类似tryLock。
现代linux中，多个socker同时监听同一个端口也是可行的，nginx 1.9.1也支持这一行为。linux 3.9以上内核支持SO_REUSEPORT选项，允许多个socker bind/listen在同一端口上。这样，多个进程可以各自申请socker监听同一端口，当连接事件来临时，内核做负载均衡，唤醒监听的其中一个进程来处理，reuseport机制有效的解决了epoll惊群问题。
