TM1638使用及注意事项（2）

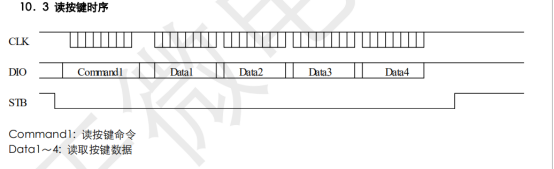

读取字节：

读取字节：
uint8_t Read_Byte(){


	uint8_t i=0;

    unsigned char temp=0x00;





	Set(STB);

    Write_Byte(0x42);		//传按键检测命令

	delay_us(1);			//与之后的读取要至少有1us的延时



	Reset(STB);



	GPIO1();				//将GPIO口从输出变为输入 ！！！

//	Set(DIO);

	Reset(CLK);
	delay_us(2);

    for(i=0;i<8;i++){						//一次读取8bit

		Set(CLK);							//拉高CLK开始读取数据

		//read


		delay_us(4);

        temp = temp>>1;

        if(Get(DIO) !=0 ){

          temp = (temp |0x80 );



        }

		else {


			 temp &= 0x7f;


		}


		Reset(CLK);

		delay_us(4);

    }

	Set(CLK);
	Set(STB);


    return temp;

}

</
