本篇详细的记录了如何使用STM32CubeMX配置STM32L431RCT6的硬件QSPI外设与 SPI Flash 通信(W25Q64)。

1. 准备工作

硬件准备

• 开发板

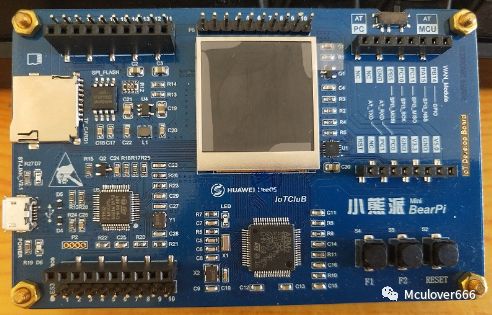

  首先需要准备一个开发板，这里我准备的是STM32L4的开发板(BearPi)：

• SPI Flash
  小熊派开发板板载一片SPI Flash，型号为 W25Q64，大小为 8 MB，最大支持 80 Mhz的操作频率。

软件准备

• 需要安装好Keil - MDK及芯片对应的包，以便编译和下载生成的代码；

• 准备一个串口调试助手，这里我使用的是Serial Port Utility；

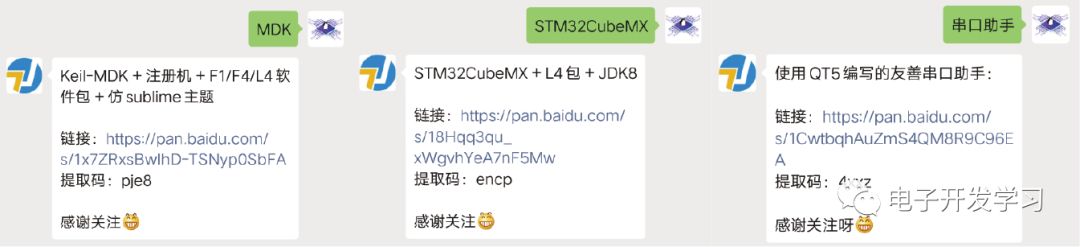

Keil MDK和串口助手Serial Port Utility 的安装包都可以在文末关注公众号获取，回复关键字获取相应的安装包：

2.生成MDK工程

选择芯片型号

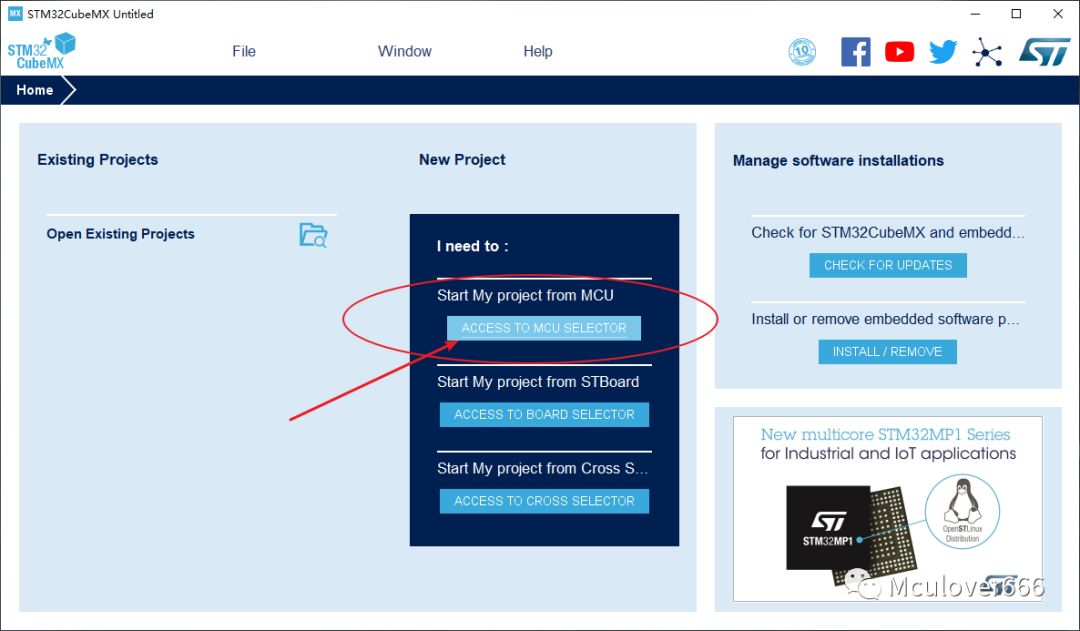

打开STM32CubeMX，打开MCU选择器：

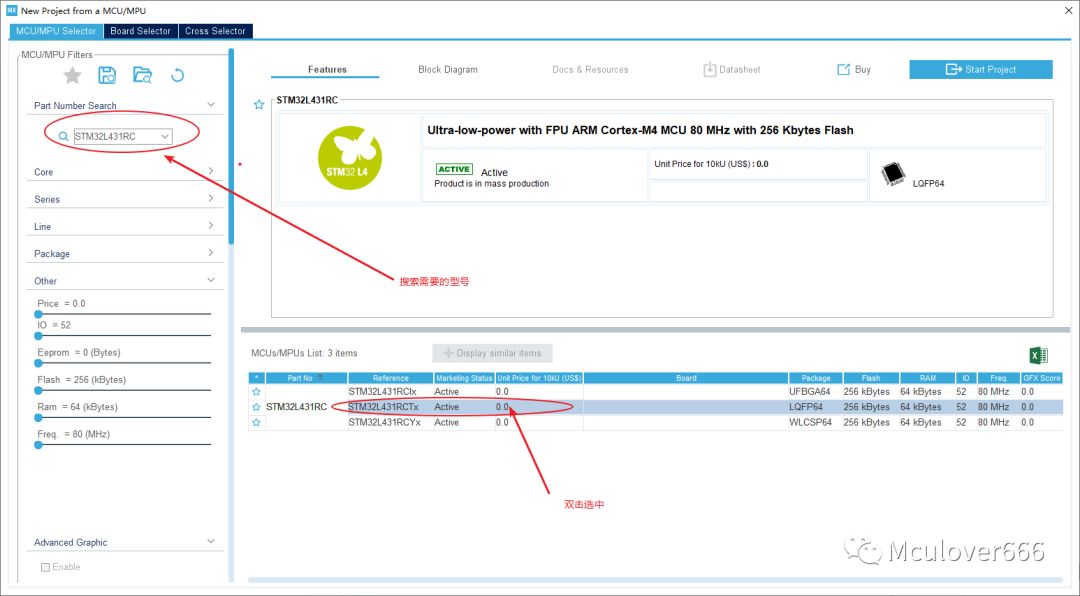

搜索并选中芯片STM32L431RCT6:

配置时钟源

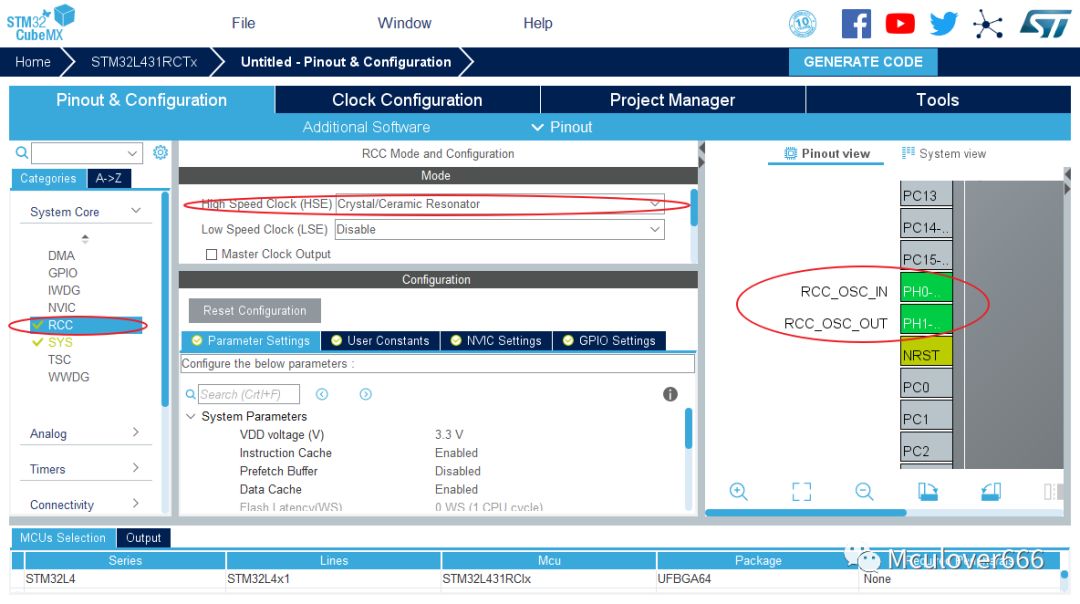

• 如果选择使用外部高速时钟(HSE)，则需要在System Core中配置RCC；

• 如果使用默认内部时钟(HSI)，这一步可以略过；

这里我都使用外部时钟：

配置串口

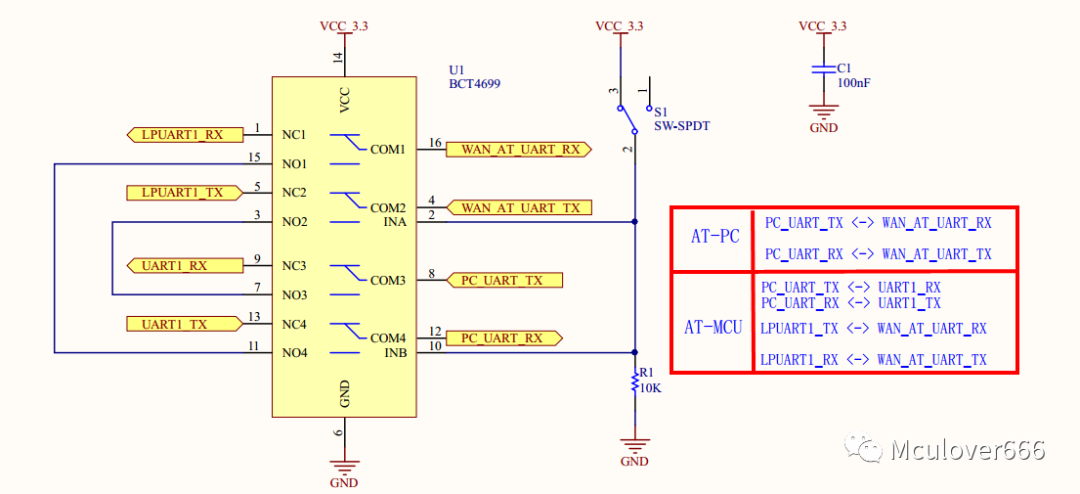

小熊派开发板板载ST-Link并且虚拟了一个串口，原理图如下：

这里我将开关拨到AT-MCU模式，使PC的串口与USART1之间连接。

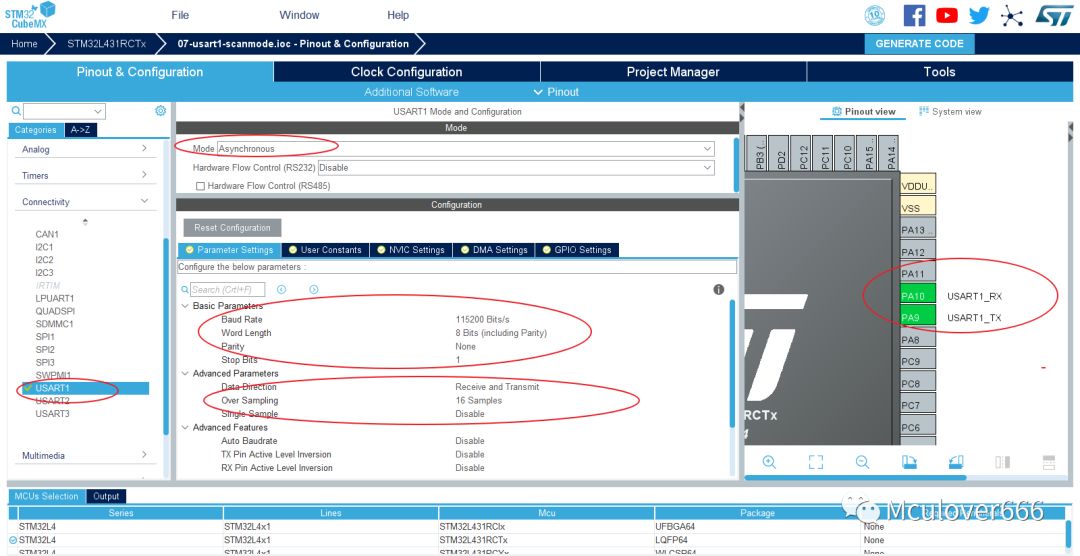

接下来开始配置USART1：

配置QSPI接口

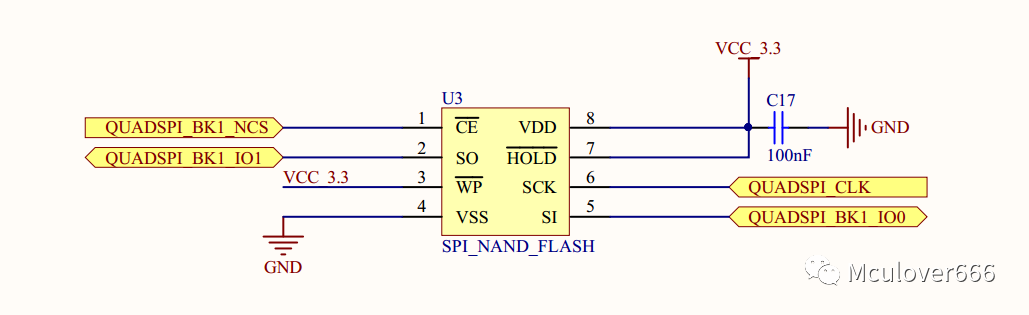

首先查看小熊派开发板上 SPI Flash 的原理图：

其引脚连接情况如下：

SPI Flash连接引脚	对应引脚
QUADSPI_BK1_NCS	PB11
QUADSPI_BK1_CLK	PB10
QUADSPI_BK1_IO0	PB1
QUADSPI_BK1_IO1	PB0

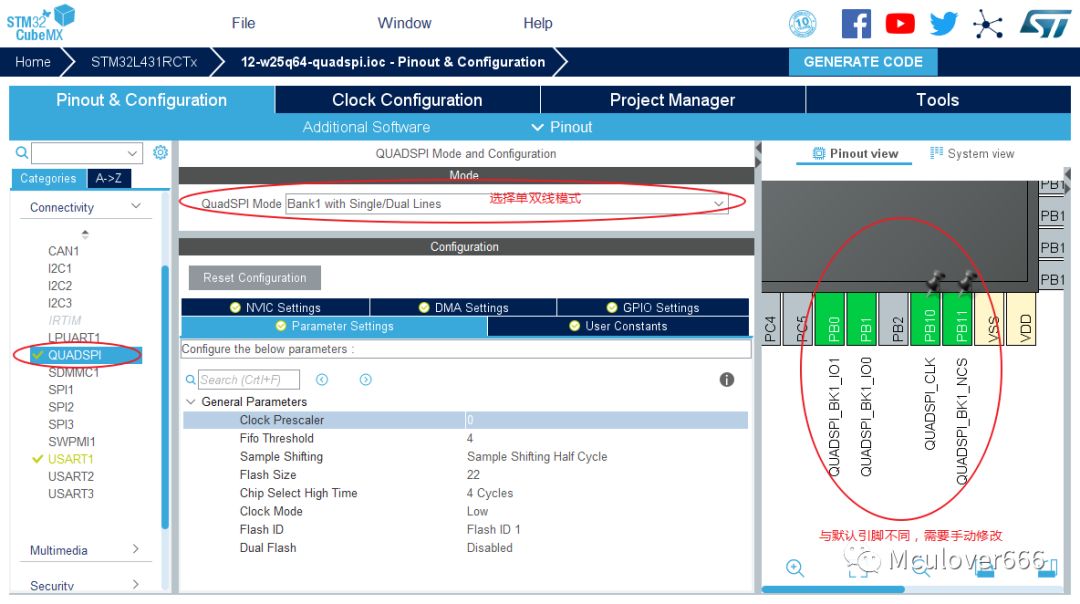

接下来配置 QSPI 接口：

配置时钟树

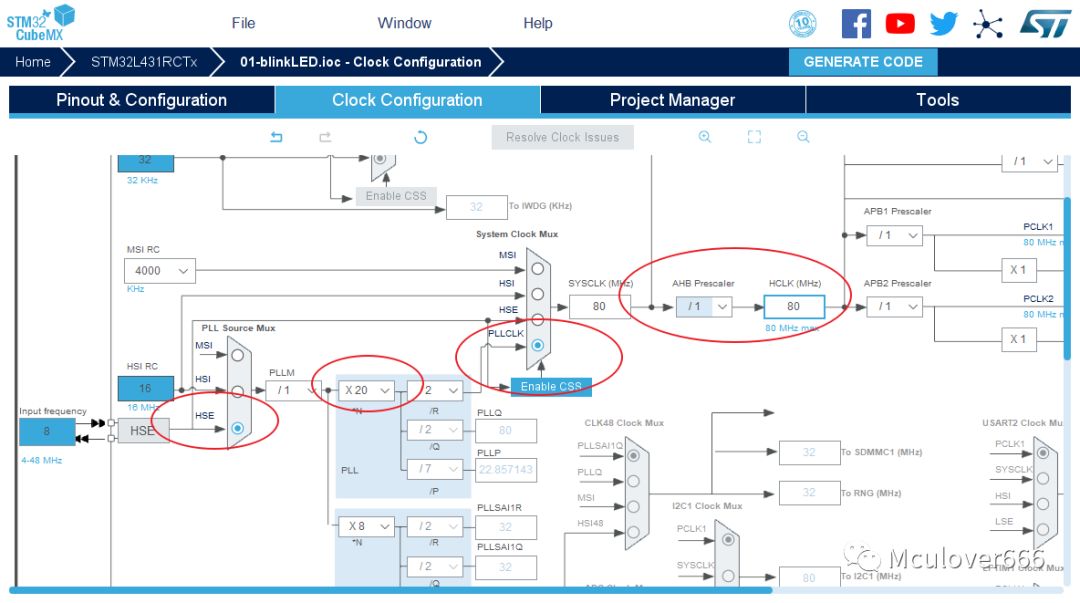

STM32L4的最高主频到80M，所以配置PLL，最后使HCLK = 80Mhz即可：

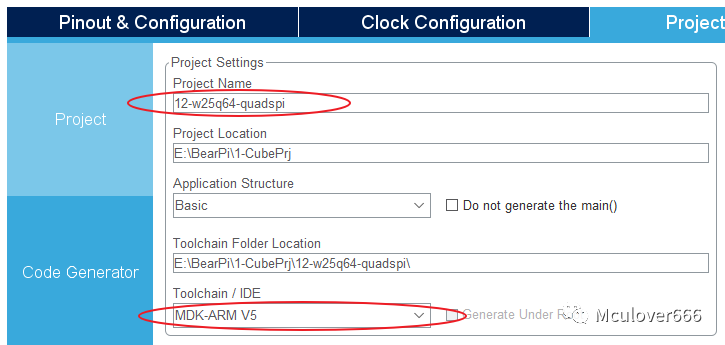

生成工程设置

代码生成设置

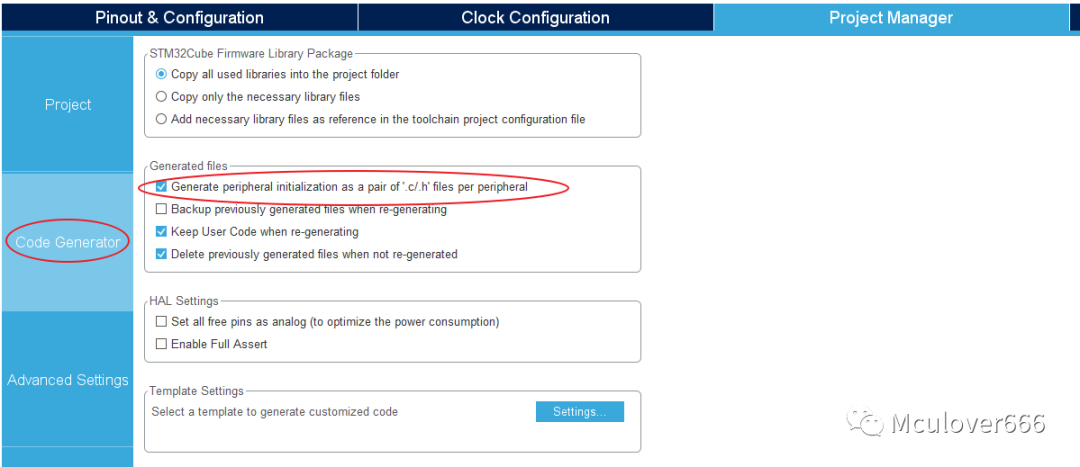

最后设置生成独立的初始化文件：

生成代码

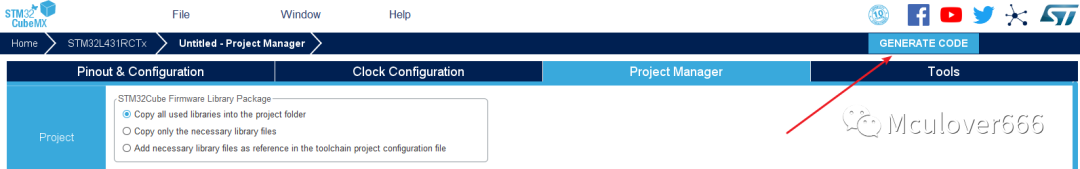

点击GENERATE CODE即可生成MDK-V5工程：

3. 在MDK中编写、编译、下载用户代码

重定向printf( )函数

参考：

• 【STM32Cube_09】重定向printf函数到串口输出的多种方法。

4. 封装 SPI Flash(W25Q64)的命令和底层函数

MCU 通过向 SPI Flash 发送各种命令 来读写 SPI Flash内部的寄存器，所以这种裸机驱动，首先要先宏定义出需要使用的命令，然后利用 HAL 库提供的库函数，封装出三个底层函数，便于移植：

• 向 SPI Flash 发送命令的函数

• 向 SPI Flash 发送数据的函数

• 从 SPI Flash 接收数据的函数

接下来开始编写代码~

宏定义操作命令

#define ManufactDeviceID_CMD    0x90
#define READ_STATU_REGISTER_1   0x05
#define READ_STATU_REGISTER_2   0x35
#define READ_DATA_CMD            0x03
#define WRITE_ENABLE_CMD        0x06
#define WRITE_DISABLE_CMD        0x04
#define SECTOR_ERASE_CMD        0x20
#define CHIP_ERASE_CMD            0xc7
#define PAGE_PROGRAM_CMD        0x02

封装发送命令的函数(重点)

/**
 * @brief        向SPI Flash发送指令
 * @param        instruction —— 要发送的指令
 * @param        address     —— 要发送的地址
 * @param        dummyCycles —— 空指令周期数
 * @param        instructionMode —— 指令发送模式
 * @param        addressMode —— 地址发送模式
 * @param        addressSize —— 地址大小
 * @param        dataMode    —— 数据发送模式
 * @retval        成功返回HAL_OK
*/
HAL_StatusTypeDef QSPI_Send_Command(uint32_t instruction, uint32_t address, uint32_t dummyCycles, uint32_t instructionMode, uint32_t addressMode, uint32_t addressSize, uint32_t dataMode){
    QSPI_CommandTypeDef cmd;

    cmd.Instruction = instruction;                     //指令
    cmd.Address = address;                          //地址
    cmd.DummyCycles = dummyCycles;                  //设置空指令周期数
    cmd.InstructionMode = instructionMode;            //指令模式
    cmd.AddressMode = addressMode;                   //地址模式
    cmd.AddressSize = addressSize;                   //地址长度
    cmd.DataMode = dataMode;                         //数据模式
    cmd.SIOOMode = QSPI_SIOO_INST_EVERY_CMD;           //每次都发送指令
    cmd.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE; //无交替字节
    cmd.DdrMode = QSPI_DDR_MODE_DISABLE;               //关闭DDR模式
    cmd.DdrHoldHalfCycle = QSPI_DDR_HHC_ANALOG_DELAY;

    return HAL_QSPI_Command(&hqspi, &cmd, 5000);
}

封装发送数据的函数

/**
* @brief    QSPI发送指定长度的数据
* @param    buf  —— 发送数据缓冲区首地址
* @param    size —— 要发送数据的字节数
 * @retval    成功返回HAL_OK
 */
HAL_StatusTypeDef QSPI_Transmit(uint8_t* send_buf, uint32_t size){
    hqspi.Instance->DLR = size - 1;                         //配置数据长度
    return HAL_QSPI_Transmit(&hqspi, send_buf, 5000);        //接收数据
}

封装接收数据的函数

/**
 * @brief   QSPI接收指定长度的数据
 * @param   buf  —— 接收数据缓冲区首地址
 * @param   size —— 要接收数据的字节数
 * @retval    成功返回HAL_OK
 */
HAL_StatusTypeDef QSPI_Receive(uint8_t* recv_buf, uint32_t size){
    hqspi.Instance->DLR = size - 1;                       //配置数据长度
    return HAL_QSPI_Receive(&hqspi, recv_buf, 5000);            //接收数据
}

5. 编写W25Q64的驱动程序

接下来开始利用上一节封装的宏定义和底层函数，编写W25Q64的驱动程序：

读取Manufacture ID和Device ID

读取 Flash 内部这两个ID有两个作用：

• 检测SPI Flash是否存在

• 可以根据ID判断Flash具体型号

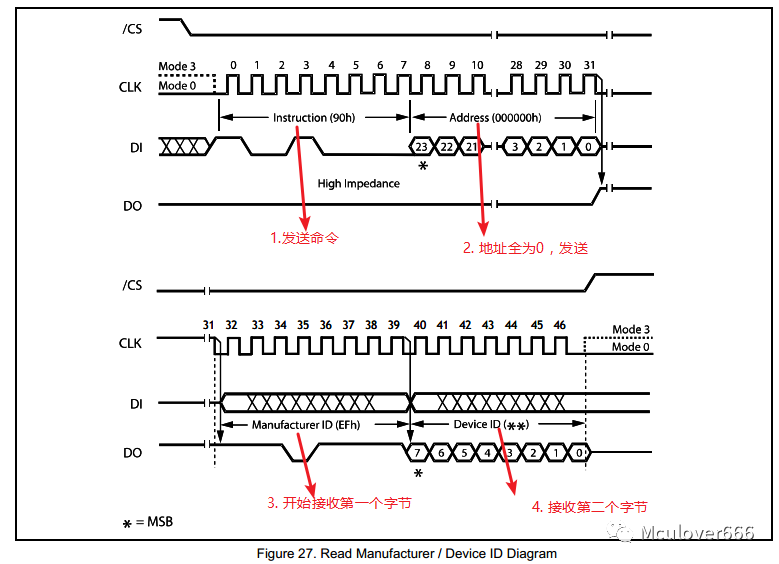

数据手册上给出的操作时序如图：

根据该时序，编写代码如下：

/**
 * @brief   读取Flash内部的ID
 * @param   none
 * @retval    成功返回device_id
 */
uint16_t W25QXX_ReadID(void)
{
    uint8_t recv_buf[2] = {0};  //recv_buf[0]存放Manufacture ID, recv_buf[1]存放Device ID
    uint16_t device_id = 0;
    if(HAL_OK == QSPI_Send_Command(ManufactDeviceID_CMD, 0, 0, QSPI_INSTRUCTION_1_LINE, QSPI_ADDRESS_1_LINE, QSPI_ADDRESS_24_BITS, QSPI_DATA_1_LINE))
    {
        //读取ID
        if(HAL_OK == QSPI_Receive(recv_buf, 2))
        {
            device_id = (recv_buf[0] <8) | recv_buf[1];
            return device_id;
        }
        else
        {
            return 0;
        }
    }
    else
    {
        return 0;
    }
}

读取数据

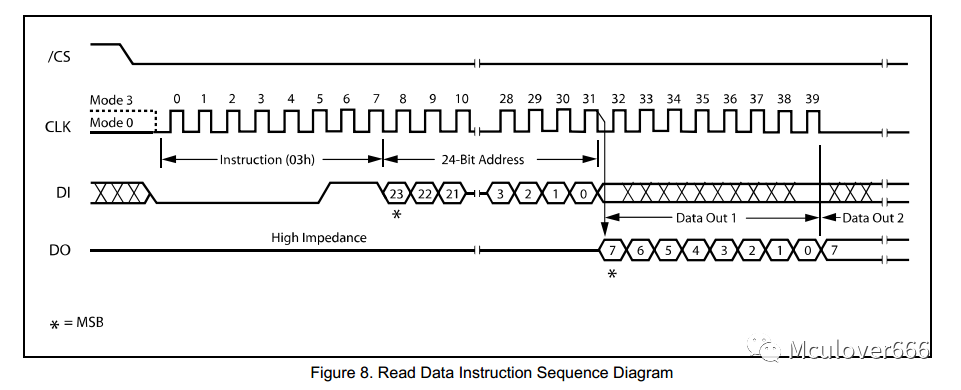

SPI Flash读取数据可以任意地址(地址长度32bit)读任意长度数据(最大 65535 Byte)，没有任何限制，数据手册给出的时序如下：

根据该时序图编写代码如下：

/**
 * @brief    读取SPI FLASH数据
 * @param   dat_buffer —— 数据存储区
 * @param   start_read_addr —— 开始读取的地址(最大32bit)
 * @param   byte_to_read —— 要读取的字节数(最大65535)
 * @retval  none
 */
void W25QXX_Read(uint8_t* dat_buffer, uint32_t start_read_addr, uint16_t byte_to_read){
    QSPI_Send_Command(READ_DATA_CMD, start_read_addr, 0, QSPI_INSTRUCTION_1_LINE, QSPI_ADDRESS_1_LINE, QSPI_ADDRESS_24_BITS, QSPI_DATA_1_LINE);
    QSPI_Receive(dat_buffer, byte_to_read);
}

读取状态寄存器数据并判断Flash是否忙碌

上文中提到，SPI Flash的所有操作都是靠发送命令完成的，但是 Flash 接收到命令后，需要一段时间去执行该操作，这段时间内 Flash 处于“忙”状态，MCU 发送的命令无效，不能执行，在 Flash 内部有2-3个状态寄存器，指示出 Flash 当前的状态，有趣的一点是：

当 Flash 内部在执行命令时，不能再执行 MCU 发来的命令，但是 MCU 可以一直读取状态寄存器，这下就很好办了，MCU可以一直读取，然后判断Flash是否忙完：

首先读取状态寄存器的代码如下：

/**
 * @brief    读取W25QXX的状态寄存器，W25Q64一共有2个状态寄存器
 * @param     reg  —— 状态寄存器编号(1~2)
 * @retval    状态寄存器的值
 */
uint8_t W25QXX_ReadSR(uint8_t reg)
{
    uint8_t cmd = 0, result = 0;
    switch(reg)
    {
        case 1:
            /* 读取状态寄存器1的值 */
            cmd = READ_STATU_REGISTER_1;
        case 2:
            cmd = READ_STATU_REGISTER_2;
        case 0:
        default:
            cmd = READ_STATU_REGISTER_1;
    }
    QSPI_Send_Command(cmd, 0, 0, QSPI_INSTRUCTION_1_LINE, QSPI_ADDRESS_NONE, QSPI_ADDRESS_24_BITS, QSPI_DATA_1_LINE);
    QSPI_Receive(&result, 1);

    return result;
}

然后编写阻塞判断Flash是否忙碌的函数：

/**
 * @brief    阻塞等待Flash处于空闲状态
 * @param   none
 * @retval  none
 */
void W25QXX_Wait_Busy(void){
    while((W25QXX_ReadSR(1) & 0x01) == 0x01); // 等待BUSY位清空
}

写使能/禁止

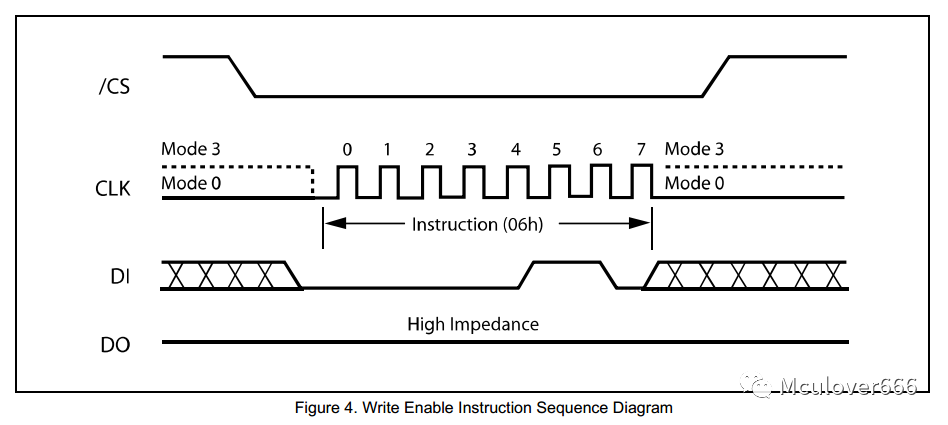

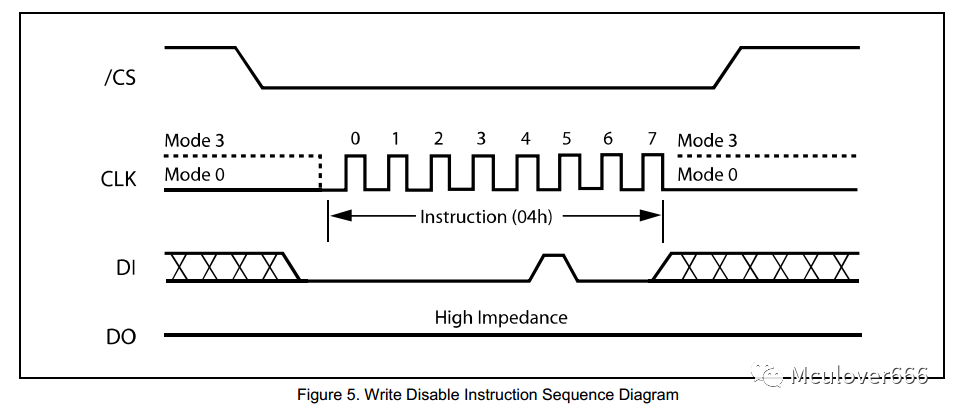

Flash 芯片默认禁止写数据，所以在向 Flash 写数据之前，必须发送命令开启写使能，数据手册中给出的时序如下：

编写函数如下：

/**
 * @brief    W25QXX写使能,将S1寄存器的WEL置位
 * @param    none
 * @retval
 */
void W25QXX_Write_Enable(void){
    QSPI_Send_Command(WRITE_ENABLE_CMD, 0, 0, QSPI_INSTRUCTION_1_LINE, QSPI_ADDRESS_NONE, QSPI_ADDRESS_8_BITS, QSPI_DATA_NONE);
    W25QXX_Wait_Busy();
}

/**
 * @brief    W25QXX写禁止,将WEL清零
 * @param    none
 * @retval    none
 */
void W25QXX_Write_Disable(void){
    QSPI_Send_Command(WRITE_DISABLE_CMD, 0, 0, QSPI_INSTRUCTION_1_LINE, QSPI_ADDRESS_NONE, QSPI_ADDRESS_8_BITS, QSPI_DATA_NONE);
    W25QXX_Wait_Busy();
}

擦除扇区

SPI Flash有个特性：

数据位可以由1变为0，但是不能由0变为1。

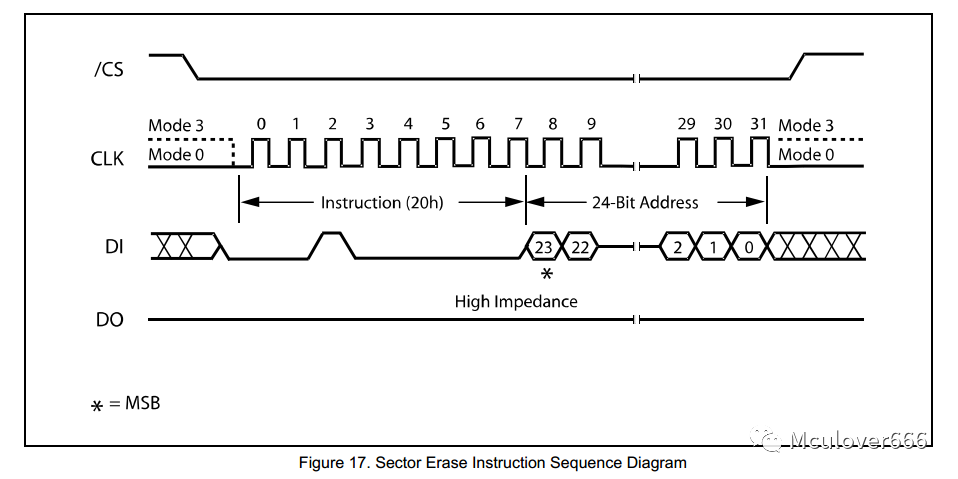

所以在向 Flash 写数据之前，必须要先进行擦除操作，并且 Flash 最小只能擦除一个扇区，擦除之后该扇区所有的数据变为 0xFF(即全为1)，数据手册中给出的时序如下：

根据此时序编写函数如下：

/**
 * @brief    W25QXX擦除一个扇区
 * @param   sector_addr    —— 扇区地址 根据实际容量设置
 * @retval  none
 * @note    阻塞操作
 */
void W25QXX_Erase_Sector(uint32_t sector_addr){
    sector_addr *= 4096;    //每个块有16个扇区，每个扇区的大小是4KB，需要换算为实际地址
    W25QXX_Write_Enable();  //擦除操作即写入0xFF，需要开启写使能
    W25QXX_Wait_Busy();        //等待写使能完成
    QSPI_Send_Command(SECTOR_ERASE_CMD, sector_addr, 0, QSPI_INSTRUCTION_1_LINE, QSPI_ADDRESS_1_LINE, QSPI_ADDRESS_24_BITS, QSPI_DATA_NONE);
    W25QXX_Wait_Busy();       //等待扇区擦除完成
}

页写入操作

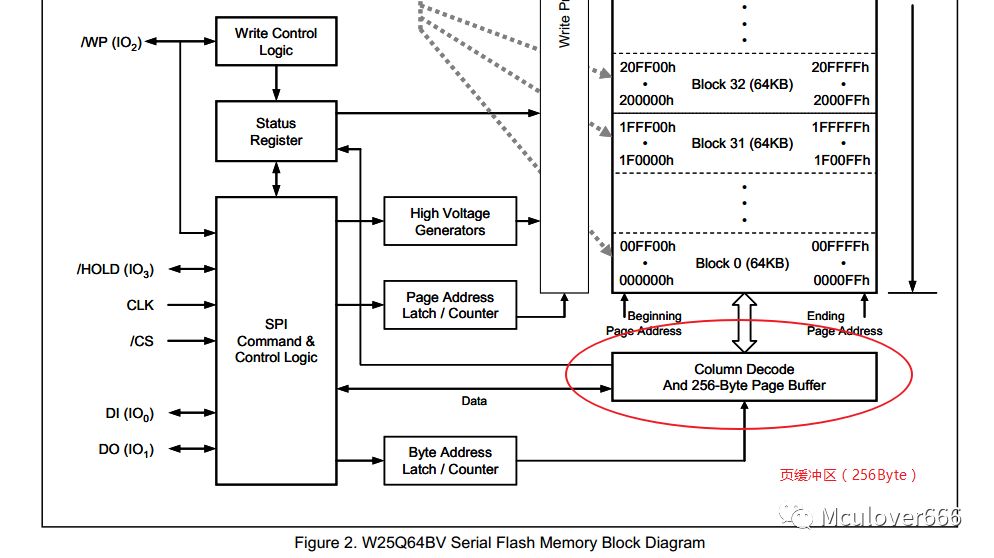

向 Flash 芯片写数据的时候，因为 Flash 内部的构造，可以按页写入：

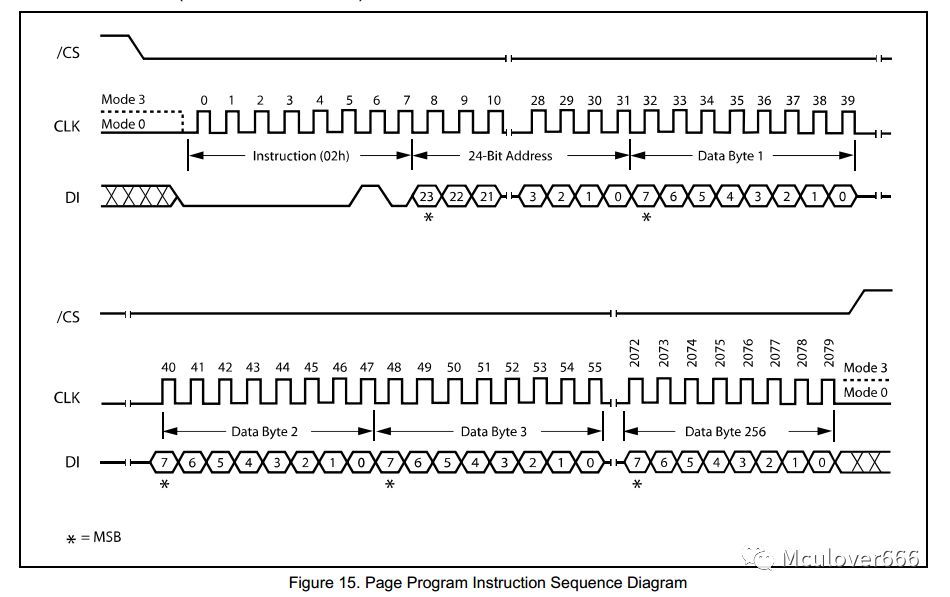

页写入的时序如图：

编写代码如下：

/**
 * @brief    页写入操作
 * @param    dat —— 要写入的数据缓冲区首地址
 * @param    WriteAddr —— 要写入的地址
 * @param   byte_to_write —— 要写入的字节数(0-256)
 * @retval    none
 */
void W25QXX_Page_Program(uint8_t* dat, uint32_t WriteAddr, uint16_t byte_to_write){
    W25QXX_Write_Enable();
    QSPI_Send_Command(PAGE_PROGRAM_CMD, WriteAddr, 0, QSPI_INSTRUCTION_1_LINE, QSPI_ADDRESS_1_LINE, QSPI_ADDRESS_24_BITS, QSPI_DATA_1_LINE);
    QSPI_Transmit(dat, byte_to_write);
    W25QXX_Wait_Busy();
}

6. 测试驱动

在 main.c 函数中编写代码，测试驱动：

首先定义两个缓存：

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
uint8_t dat[11] = "mculover666";
uint8_t read_buf[11] = {0};
/* USER CODE END 0 */

然后在 main 函数中编写代码：

/* USER CODE BEGIN 2 */
printf("Test W25QXX...\r\n");
device_id = W25QXX_ReadID();
printf("device_id = 0x%04X\r\n\r\n", device_id);

/* 为了验证，首先读取要写入地址处的数据 */
printf("-------- read data before write -----------\r\n");
W25QXX_Read(read_buf, 5, 11);
printf("read date is %s\r\n", (char*)read_buf);

/* 擦除该扇区 */
printf("-------- erase sector 0 -----------\r\n");
W25QXX_Erase_Sector(0);

/* 写数据 */
printf("-------- write data -----------\r\n");
W25QXX_Page_Program(dat, 5, 11);

/* 再次读数据 */
printf("-------- read data after write -----------\r\n");
W25QXX_Read(read_buf, 5, 11);
printf("read date is %s\r\n", (char*)read_buf);
/* USER CODE END 2 */

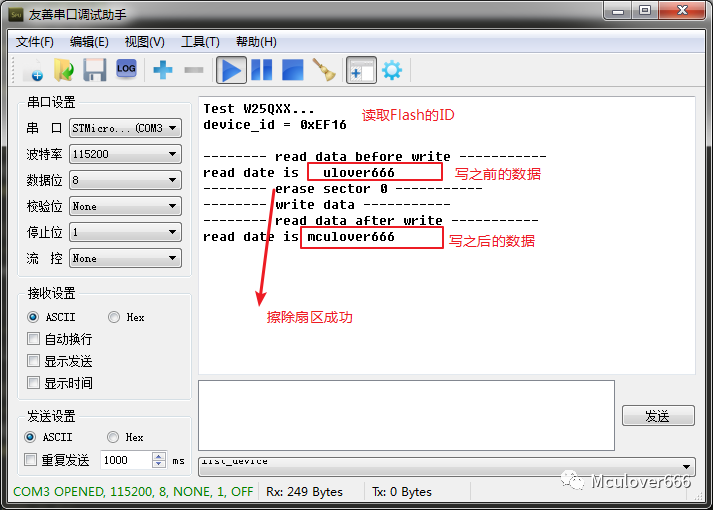

测试结果如下：

至此，我们已经学会如何使用硬件QSPI接口读写SPI Flash的数据，下一节将讲述如何使用硬件SDMMC接口读取SD卡数据。
