cisco将计算机配置为vlan2,Cisco Packet Tracer VLAN 配置

一、Vlan的作用

个人理解，Vlan的作用是为交换机分区，类似硬盘，硬盘只有一块，但却可以分为C盘D盘或E盘。

Vlan也可以将1个交换机成多个区域，或者将多个交换机合并成1个区域，用于限制多个电脑之间的互相访问。

二、实操

1、添加Vlan组

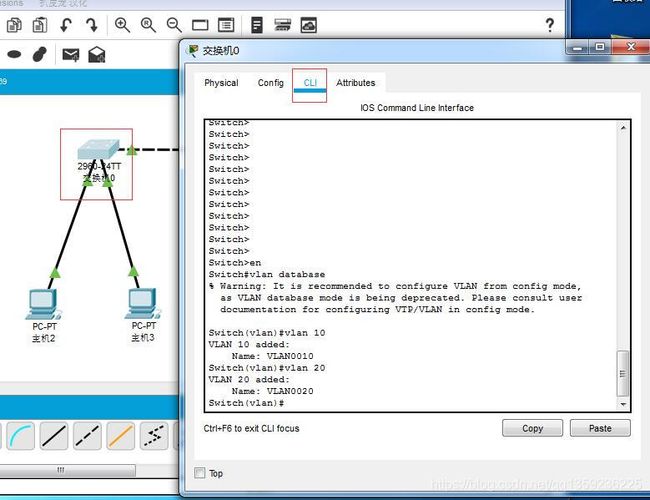

点击交换机，点击CLI菜单栏(注意：命令不区分大小写)

en————————进入配置

vlan database———进入VLAN配置

vlan XX——————添加一个名称为XX的vlan组

如：vlan 10

exit———————退回上一步

2、将计算机添加进Vlan组

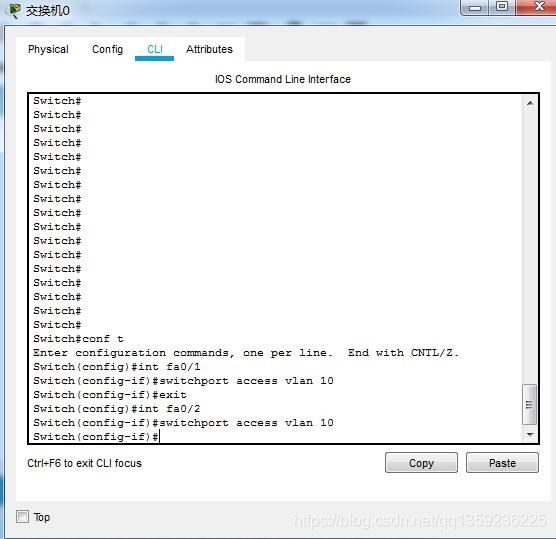

conf t———————————进进入全局配置模式(在输入en 的基础下)

Int faX/X——————————进入连接主机端口faX/X配置

如：Int fa0/1

Switchport access vlan XX——当前端口加入vlanXX组

如：Switchport access vlan 10

Exit————————————返回上一步

完成，如此一来就一台交换机上连着的计算机分号了组，只有相同Vlan组的计算机才能互相联系，比如ping通。

3、设置truck

truck作用在交换机上，作用是将交换机连接在一起，有了truck，多个交换机就能共用同一个Vlan组。

作用类似，将多台交换机连接成一台交换机，然后靠Vlan在这一台交换机上任意分区。

Int fa X/X——————————X/X是交换机相接的本端口

Switchport mode trunk————设置为干线端口

4、设置好后truck后，别忘了另一个交换机的计算机也要将计算机添加进Vlan组。
