    这一篇，我们翻开CAD的类库看看更多的常用类型，这一篇计划分为三节。首先主动出击杠一件事情，标题当中问渠那得清如许中的“那”并非错别字，是个通假字，通“哪”，之所以想了这样一个标题是我认为想了解二次开发中更多的操作，就要首先了解类库中更多的类型。在C#学习笔记中也提到过，C#语言中，类型在声明出来之后就决定了它拥有的成员以及所配套的运算。那么，我们闲话少叙，这是第一节：就这上次说到的GetPoint交互类往下挖挖其他的用户交互相关的类，再看看这几种类型都有什么常见的属性和方法可以利用，同时封装一些新的可能有用的方法。

    鼠标指针选取点有关的两个类分别是PromptPointOptions，PromptPointResult，同时Editor类中对应的获取点的方法是GetPoint，为了方便，我们把前两个类依次叫做选项类和结果类，把GetPoint方法叫做获取方法，那么交互操作有关的其他的类关系可以概括为下表：

交互作用	选项类	结果类	获取方法
鼠标点击一个点	PromptPointOptions	PromptPointResult	GetPoint
输入一个整数	PromptIntegerOptions	PromptIntegerResult	GetInteger
输入一个实数	PromptDoubleOptions	PromptDoubleResult	GetDouble

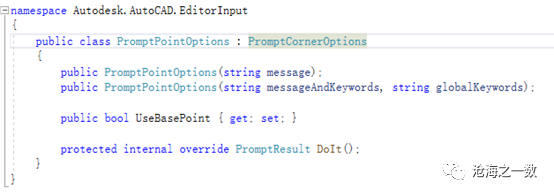

    那么这里先来看看PromptPointOptions：

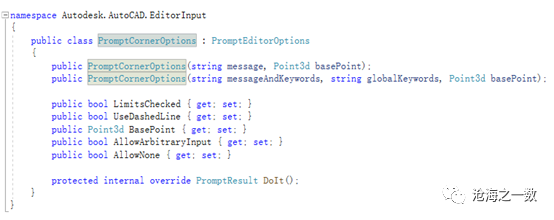

    可以看到他有一个基类，那么再来看它的基类PromptCornerOptions：

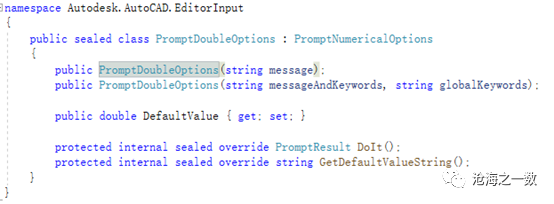

    这些有些类成员看名字就大概知道含义：布尔属性UseBasePoint就是是否在选择点的过程中有一个鼠标悬停点到基点的提示，而BasePoint属性就是刚刚的基点，再比如：LimitsChecked界限检查，AllowNone是否允许空值等等。那么，与之对应的，PromptIntegerOptions与PromptDoubleOptions同样可以去观察他们的定义，它们都继承于PromptNumericalOptions类

    这里，可以通过属性来控制是否允许输入负值或空值，是否设置默认值等等。

    为了加强直观理解，还是采用实例来简单说明，来看这样一个过程：点两个点画一条直线，而后输入实数确定线宽，输入整数确定线的颜色(CAD的颜色在二次开发中用ColorIndex这个属性来控制，取值范围0-255，颜色值刚好是打印图纸的时候的选择的对应值)

    ColorIndex的定义：

    打印选择界面：

    那么我们分别封装方法，获取线宽返回值为double类型，不需要参数，获取颜色返回值为int类型，不需要参数，这里注意取值范围的检测，其代码分别如下：

//获取线宽public static double GetWidth(){    //编辑栏    Editor ed = Application.DocumentManager.MdiActiveDocument.Editor;    //定义一个输入线宽的实数交互类    PromptDoubleOptions optDouble = new PromptDoubleOptions("\n请输入线宽");    //不允许输入负值    optDouble.AllowNegative = false;    //默认值为0    optDouble.DefaultValue = 0;    PromptDoubleResult doubleResult = ed.GetDouble(optDouble);    if (doubleResult.Status==PromptStatus.OK)    {        double width = doubleResult.Value;        return width;    }    else    {        return 0;    }}

//获取颜色public static int GetColor(){    //编辑栏    Editor ed = Application.DocumentManager.MdiActiveDocument.Editor;    //    PromptIntegerOptions optInt = new PromptIntegerOptions("\n请输入颜色的索引值(0-256)");    //默认值为0    optInt.DefaultValue = 0;    PromptIntegerResult IntResult = ed.GetInteger(optInt);    if (IntResult.Status==PromptStatus.OK)    {        int colorIndex = IntResult.Value;        //一共有0-255种颜色        if (colorIndex>0 & colorIndex<256)        {            return colorIndex;        }        else            return 0;    }    else        return 0;}

    封装好想要的方法后，在类库中注册命令，实现上述功能：

//注册命令[CommandMethod("InputNumber")]//命令所对应的方法public static void InputNumber(){    //数据库    Database db = HostApplicationServices.WorkingDatabase;    //当前编辑栏    Editor ed = Application.DocumentManager.MdiActiveDocument.Editor;    Point3d p1 = new Point3d();    Point3d p2 = new Point3d();    //选择一个点    PromptPointOptions opt1 = new PromptPointOptions("请选择起点");    PromptPointResult resP1 = ed.GetPoint(opt1);    if (resP1.Status==PromptStatus.OK)    {        p1 = resP1.Value;    }    else    {        return;    }    //选择直线的另一个点    PromptPointOptions opt2 = new PromptPointOptions("\n请选择终点");    PromptPointResult resP2 = ed.GetPoint(opt2);    if (resP2.Status==PromptStatus.OK)    {        p2 = resP2.Value;    }    else    {        return;    }    //获取线宽    double width=MyMethods.GetWidth();    //获取颜色    int color=MyMethods.GetColor();    //声明直线    Line line = new Line(p1, p2);    //赋值并添加到模型    line.Thickness = width;    line.ColorIndex = color;    db.AddToModelSpace(line);}

    效果如视频所示，特性中的Thickness就是我们选择的线宽，两条直线的颜色分别输入了5和2，如上面打印界面调整颜色的截图所示，分别为蓝色和黄色。

    好的，今天就演示到这里，这个过程呢也是我尽量将内容结合起来举的一个例子，以便了解和应用，问题的解决方法也不一定唯一，下一节看一下圆弧这个实体类以及输入关键字的交互类。有什么问题，指导或建议，欢迎关注并在公众号内留言，谢谢大家！
