本文主要参照书《SIMULINK仿真与代码生成技术入门到精通》

Sinmulink coder 与Matlab coder生成的方式并不相同，前者在代码生成的输入输出定义中，并不能将其定义为结构体等类型，只能将输入输出定义为矩阵形式。同样的将函数封装为MATLAB function，设置输入输出端口。其中输入端口必须重新设置，右键端口1，点击“Block Parameters”选项，将“Port dimensions”设置为相应的输入格式，在本算例中设置为[4 1]。

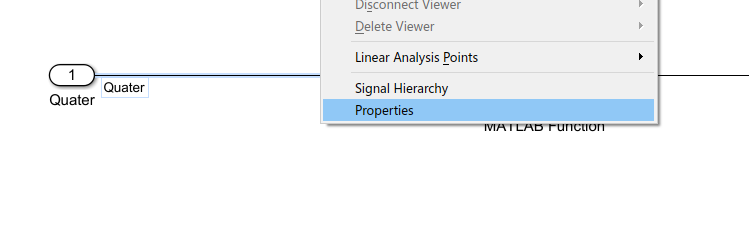

并且要对模型中的信号线命名，增加生成代码的可读性。操作为右键信号线，选择如图15 中选项。

图15 信号线命名

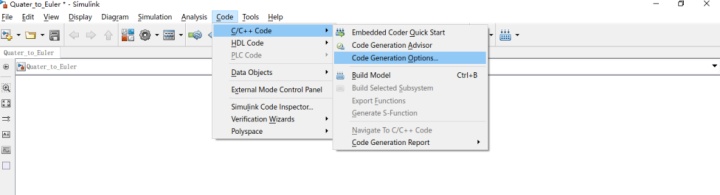

点击如图16选项，进入代码设置界面。

图16 进入设置界面

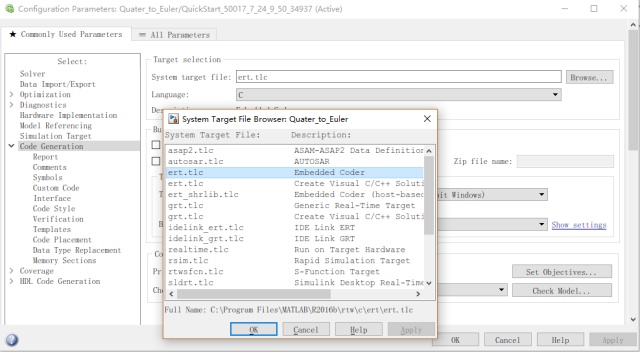

如图17中点击“System target file”右侧的“Browse”，如图选择“Embedded coder”。

图17 硬件选项

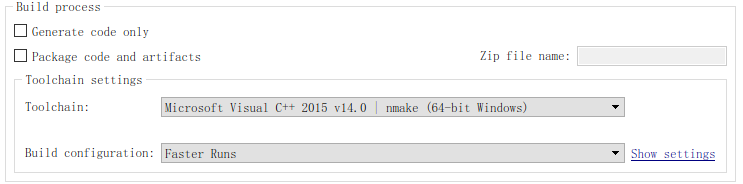

其中的Toolchain setting 设置为下图所示。

图18 Toolchain setting

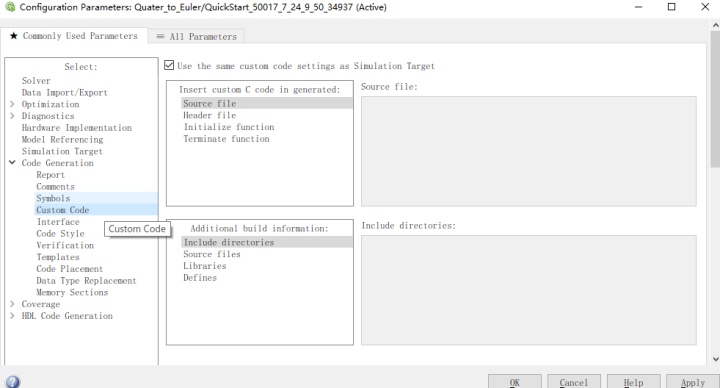

如图18，点击“Custom Code”选项并将最上方的选项框打勾

图18 Custom Code

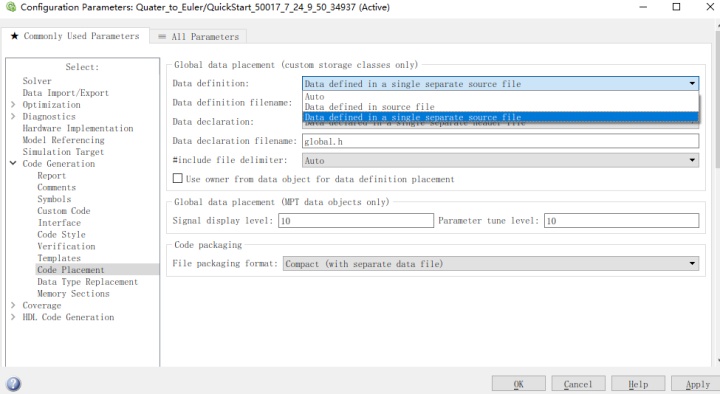

点击其中的“Code placement”选项，如下图选中最后一个选项。

图19 Code placement

同理，如图选中如下图选项
