示波器探头的使用

已于 2024-03-09 10:37:46 修改
阅读量1.1k 收藏 7
点赞数 10
文章标签： 驱动开发
于 2024-03-09 10:30:29 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_39531525/article/details/136577060
版权
本文详细介绍了Tektronix公司的几种探头（P2220、P5200A、A622和CWT_60）的阻抗、衰减规格，以及它们在测量母线电压、电流（如100mV/A、10mV/A等）的应用实例。特别提到了电流探头的两种测量模式：直接读取和需要转换的模式。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

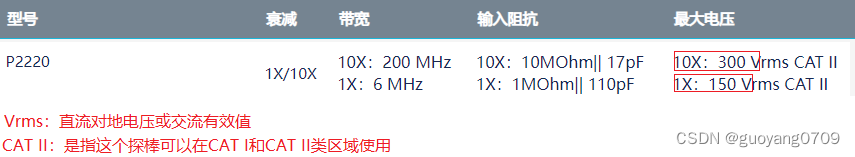

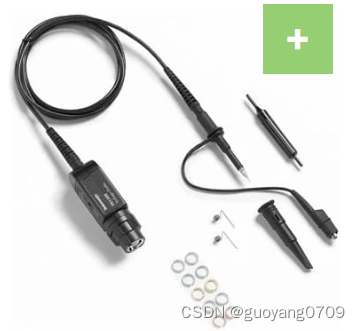

  • 无源探头(Tektronix P2220)

阻抗：1Mhz

衰减：10:1/1:1(与探头上的档位X10/X1相关，如果探头没有档位默认为10:1)

探头型号：电压

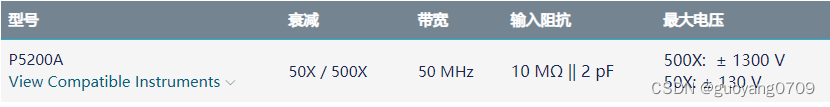

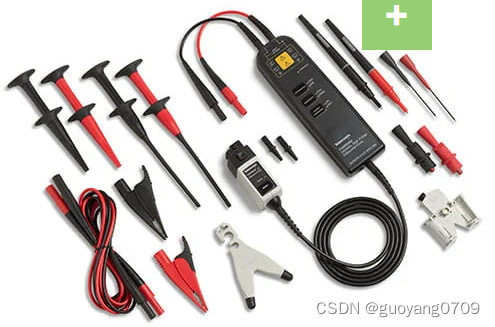

  • 高压差分探头（Tektronix P5200A)

阻抗：1Mhz

衰减：50:1/500:1(与探头上的档位50X / 500X相关)

探头型号：电压

举例应用：测量母线电压时Y轴设置200V

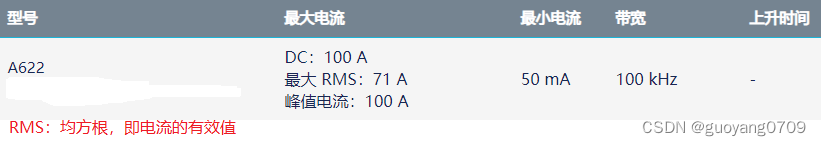

  • 电流探头（Tektronix A622）

阻抗：1Mhz

衰减：1：1

探头型号：电压

测量电流：否（读数与档位相对应：100mV/A、10mV/A，需要自行换算）

测量电流：是（读数与档位相对应：100mV/A、10mV/A，可直接读取）

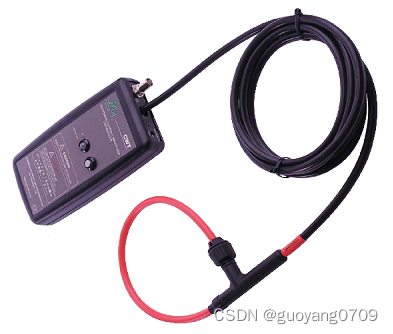

  • 罗氏线圈（CWT_60）

测量范围：300mA~300,000A,测量精度达2%

典型带宽：1Hz~15MHz

阻抗：1Mhz

衰减：1：1

探头型号：电压

测量电流：否（读数与档位相对应：0.5mV/A，需要自行换算）

举例应用：测量坦克驱动电流，Y轴设置100mV，读值X2即为实际电流。

测量电流：是（读数与档位相对应：0.5mV/A，可直接读取）
