三种恒流源

最新推荐文章于 2024-06-07 14:20:33 发布
原创 最新推荐文章于 2024-06-07 14:20:33 发布
· 1.7k 阅读 · 14 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

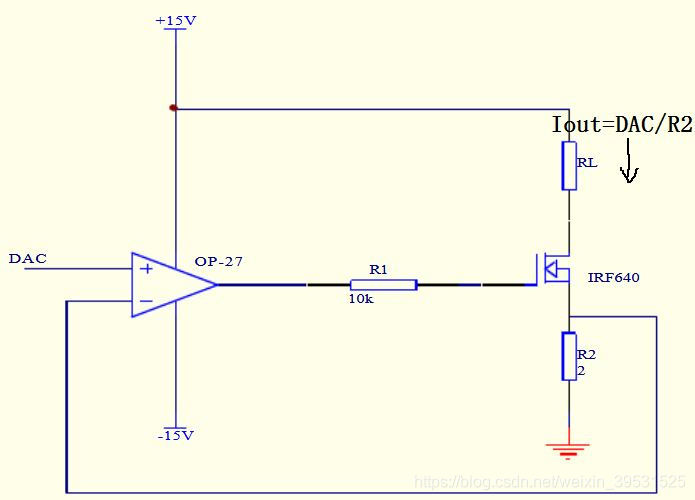

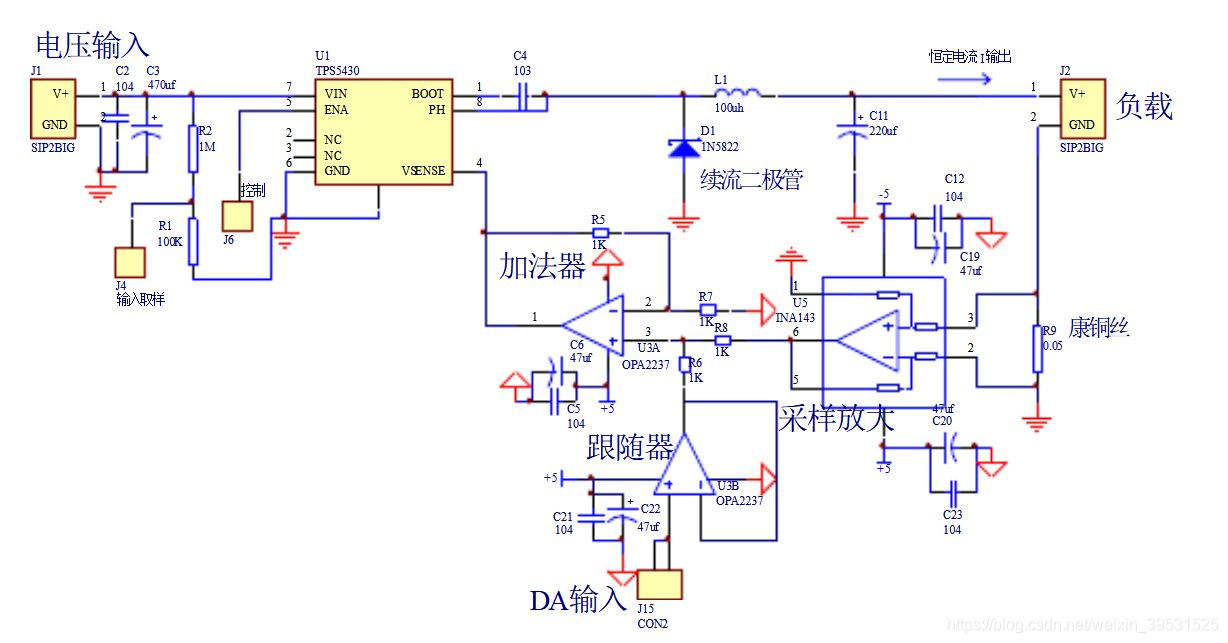

在这里插入图片描述

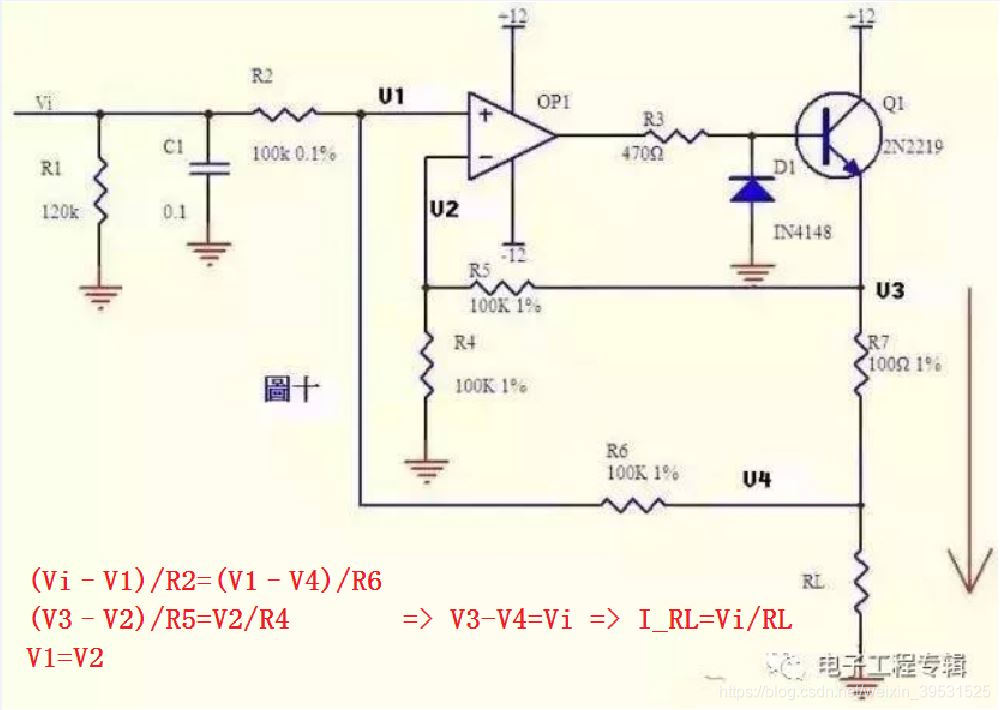

加法器：
(Vi1 — V+)/R8=(V+ — Vi2)/R6
V+ = R7/(R7+R5) * Vout
因为R5=R6=R7=R8=1K
所以：Vi1—1/2Vout = 1/2Vout — Vi2
所以：Vout = Vi1 + Vi2
