opencv 矩阵的逆_OpenCV学习记录六

一、背景建模

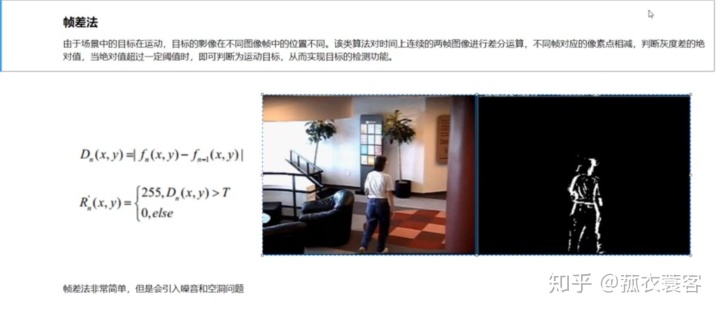

1、帧差法（了解一下就可以，一般不用）

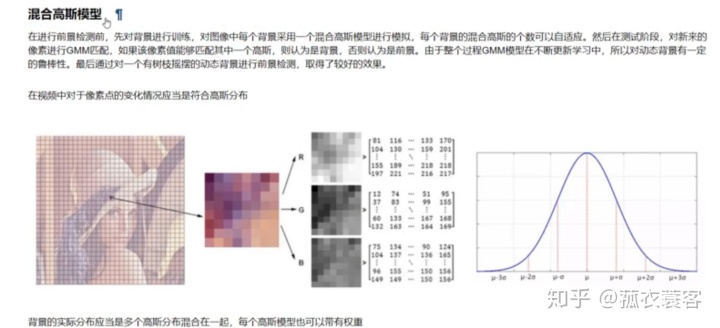

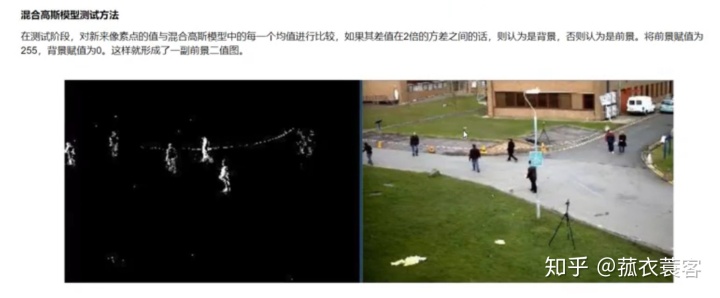

2、混合高斯模型

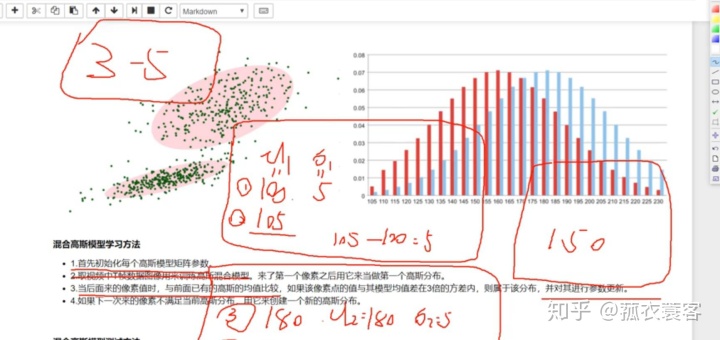

一般新建的高斯分布不超过5个，即3~5个。高斯模型的参数有个学习的过程。

识别视屏流中运动的人代码实现：

import numpy as np
import cv2

cap=cv2.VideoCapture('test.avi')
#形态学操作需要使用
kernel=cv2.getStructuringElement(cv2.MORPH_ELLIPSE,(3,3))  #MORPH_ELLIPSE为椭圆
#创建混合高斯模型用于背景建模
fgbg=cv2.createBackgroundSubtractorMOG2()
while(True):
      ret, frame=cap.read()
      fgmask=fgbg.apply(frame)
      #形态学开运算去噪点
      fgmask=cv2.morphologyEx(fgmask,cv2.MORPH_OPEN,kernel)
      #寻找视屏中的轮廓
      im,contours,hierarchy=cv2.findContours(fgmask,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)
      #因为行人有差不多的身高，所以用周长来确定行人
      for c in contours:
            #j计算轮廓的周长
            perimeter=cv2.arcLength(c,True)
            if perimeter > 190:

                  #找到一个直矩形
                  x,y,w,h=cv2.boundingRect(c)
                  #画出这个矩形
                  cv2.rectangle(frame,(x,y),(x+w,y+h),(0,0,255),2)
      cv2.imshow('frame',frame)
      cv2.imshow('fgmask',fgmask)
      k=cv2.waitKey(100) &0xff
      if k==27:
            break
cap.release()
cv2.destroyAllWindows()

二、光流估计

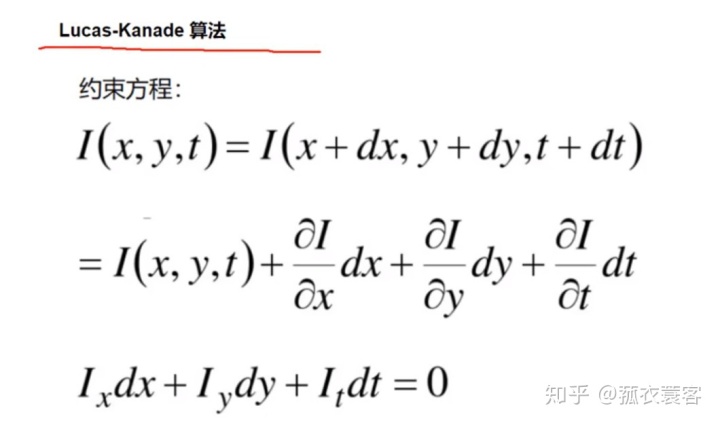

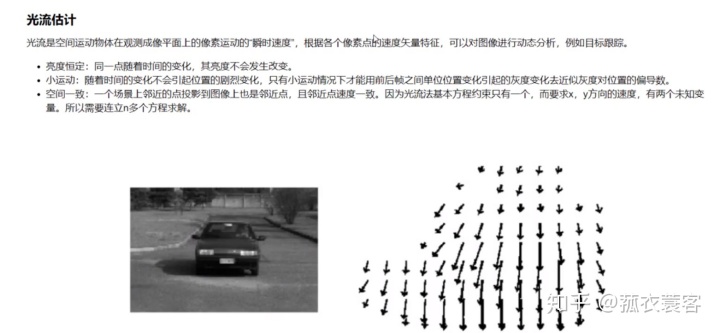

光流估计即目标跟踪。光流估计要满足下面三个条件：

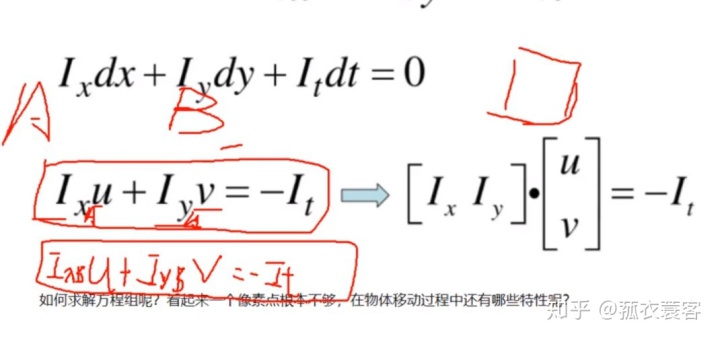

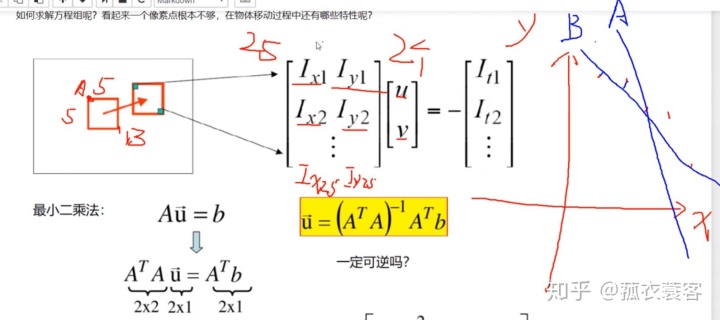

根据上面三个关系式列矩阵方程，过程如下

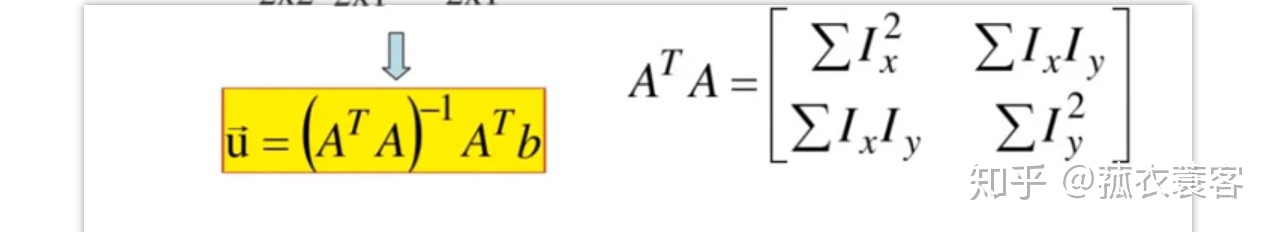

把A的转置与A相乘再取逆，把这个矩阵对角化为特征值x1，x2，当两个特征值都很大时，矩阵才可逆，即为角点时矩阵才可逆。图片中80%以上的像素点都是不可逆的，只有角点才可逆。所以在做光流估计时，输入要是角点。

算法实现： Lucas-Kanade 算法

调用OpenCV中的函数cv2.calcOpticalFlowPyrLK():

参数：

- prevImage 前一帧图像

- nextImage 当前帧图像

- prevPts 待跟踪的特征点向量

- winSize 搜索窗口的大小

- maxLevel 最大的金字塔层数

返回：

- nextPts 输出跟踪特征点向量

- status 特征点是否找到，找到的状态为1，未找到的状态为0

import cv2
import numpy as np

cap=cv2.VideoCapture('test.avi')
#角点检测所需参数
feature_params=dict(
      maxCorners=100,  #最大角点数
      qualityLevel = 0.3,#角点最低质量
      minDistance=7)#角点间最小欧氏距离
#lincas_canada参数
lk_params=dict(
      winSize=(15,15),  #搜索串口大小
      maxLevel=2)  #最大的金字塔层数
#随机颜色条
color=np.random.randint=(0,255,(100,3))
#那到第一帧图像
ret,old_frame=cap.read()
old_gray=cv2.cvtColor(old_frame,cv2.COLOR_BGR2GRAY)
# 返回所有检测特征点，需要输入图像，角点最大数量（效率），品质因子（特征值越大的越好，来筛选）
# 距离相当于这区间有比这个角点强的，就不要这个弱的了
p0 = cv2.goodFeaturesToTrack(old_gray, mask = None, **feature_params)
#创建一个mask
mask=np.zeros_like(old_frame)
while(True):
      ret,frame=cap.read()
      frame_gray=cv2.cvtColor(frame,cv2.COLOR_BGR2GRAY)
      # 需要传入前一帧和当前图像以及前一帧检测到的角点
      p1, st, err = cv2.calcOpticalFlowPyrLK(old_gray, frame_gray, p0, None, **lk_params)
      #st=1表示找到特征点
      good_news=p1[st==1]
      good_old=p0[st==1]
      #绘制轨迹
      for i,(new,old) in enumerate(zip(good_news,good_old)):
            a,b=new.ravel()  #变成一维
            c,d=old.ravel()
            mask = cv2.line(mask, (a, b), (c, d), (0,0,255), 2)
            frame = cv2.circle(frame, (a, b), 5, (0,0,255), -1)
      img=cv2.add(frame,mask)
      cv2.imshow('img',img)
      k=cv2.waitKey(150) & 0xff
      if k==27:
            break
      #更新
      old_gray=frame_gray.copy()
      p0=good_news.reshape(-1,1,2)
cap.release()
cv2.destroyAllWindows()

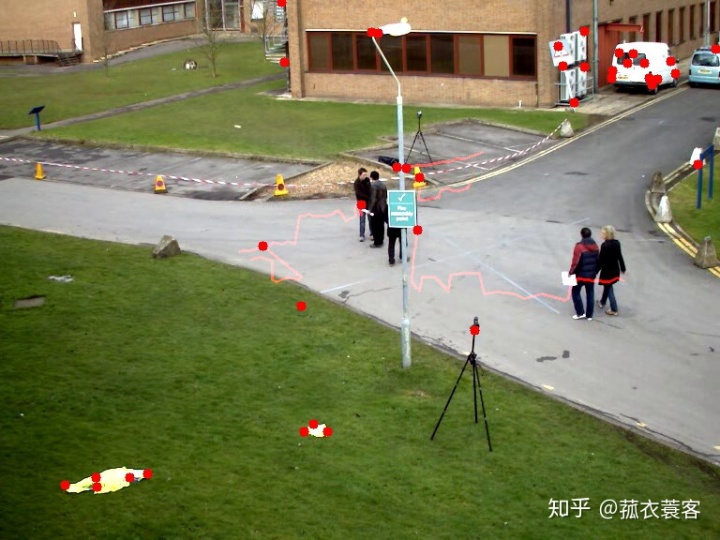

轨迹图如下面所示，可以跟踪物体的运动轨迹

不能实现的地方：因为是以第一帧图像为原始图像，所以后来进来的人都没办法跟踪，而且只要前面的人经过障碍物之后，也没办法跟踪了。
