modelsim安装_Vivado和Modelsim联合仿真的各种问题

1、版本问题，官网给了版本匹配，但是目前使用的Vivado2019.2匹配Modelsim 2019.2，但是2018.3也能和Modelsim 2019.2匹配，并进行仿真，只是在用modelsim编译Vivado 2018.3的库时，会有warning说，版本不匹配，要使用10.6c，但目前仿真貌似没问题；

2、如果用Modelsim仿真时卡在analysis and compilation step这步，迟迟没反应，那么就别等了，等多久都没有结果，因为仿真的文件出错了，产生了error，所以一直卡在这儿。error信息显示在Tcl console里面，注意error不标红，要自己去找出来，如果粗略扫一眼看没有红色字体就认为是正确的，那就大错特错了；

3、Vivado自己的仿真工具能执行并不代表modelsim能执行，不要这么认为，然后依次为依据判定modelsim有问题，之前就遇到这个情景，具体错误是在模块例化端口对某个信号直接使用了not进行取反（VHDL），modelsim就不能执行，通过一个中间signal过度了下，modelsim才能正常工作。

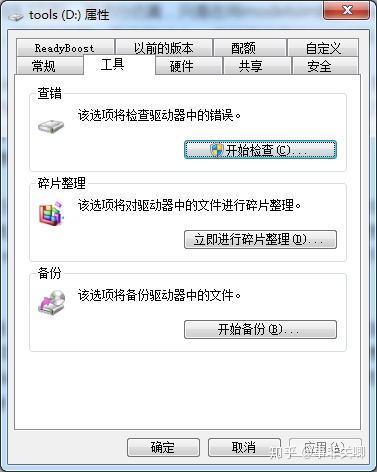

4、编译库，在这部也出了小问题，点击tool—>compile simulation library后，点击编译居然报错不能读取安装目录下某个文件，手动点击进去，也打不开，说文件损坏。想来想去，可能是Vitis 2019.2自带的disk optimization功能在最后读取硬盘给搞坏了。不过不要慌，点击安装所在的盘符，例如E盘，右键“属性”—>"工具"如下图所示（Win 7）

点击开始检查，默认选项，等到检查完毕即可。
