FTTH(Fiber To The Home)，即光纤到户是指将光网络单元(ONU)安装在住家用户或企业用户处，是光接入系列中最靠近用户的光接入网应用类型。

1

FTTH

FTTH作为一种接入技术，目前已经被认可，技术也已经成熟。主要有以下优势：

1、无源网络，从局端到用户端基本做到无源；

2、带宽较宽，符合运营商大规模运用方式；

3、在光纤上承载的业务；

4、支持协议灵活。

2

FTTH常用光纤接入技术种类

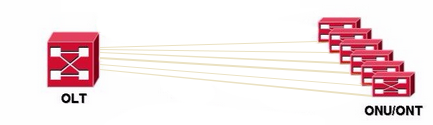

P2P(点对点技术)：

优点：接入带宽高、网络结构简单、运营维护成本低；

缺点：每个用户用一根/对光纤、光缆铺设成本非常高、中心机房需要大量空间；

适合大客户(如大型企业，重点单位)。

P2MP(点对多点PON)：

优点：多个用户共享光纤，占用光纤少，带宽高经济性好；

缺点：多用户共享带宽；

适合普通住宅用户。

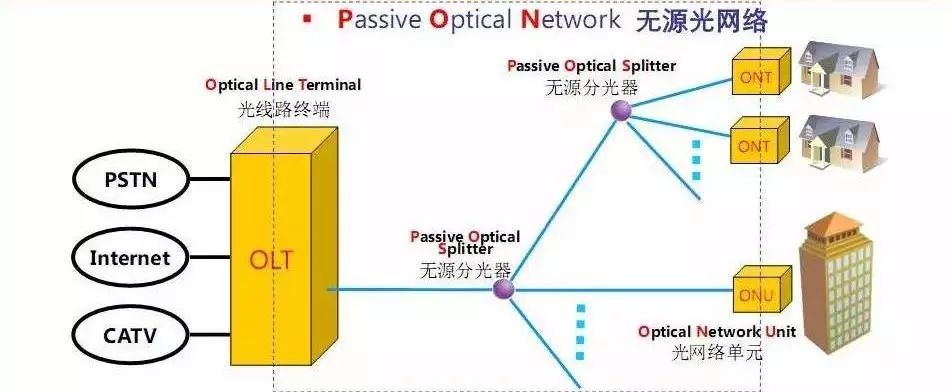

PON是点到多点结构的无源光网络:

OLT：提供语音、数据、视频业务网络的互联接口，并实现网络管理的主要功能；

ONU/ONT：负责向终端用户提供所需的业务接口；

ODN：负责连通OLT与所属的ONU，ODN为OLT与ONU之间提供光传输手段，其主要功能是完成光信号功率的分配。

信号在PON传输过程中不经过有源电子器件，大大减少了潜在的故障点，使用无源设备简化了网络层次结构，更易于维护和管理。ODN中引入分光器Splitter，实现分光功能，将一根光纤输入信号转化成多根光纤输出信号，从而完成了P2MP的网络架构。

PON技术：

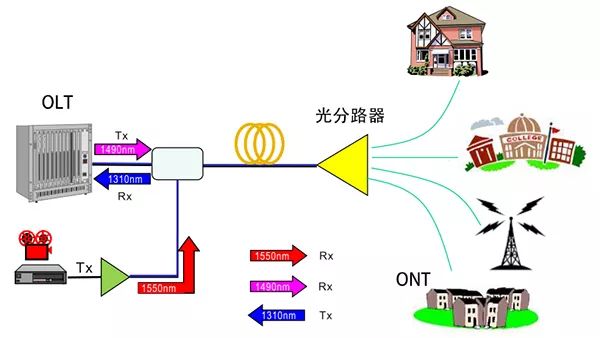

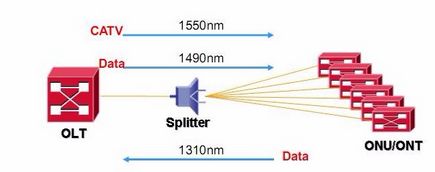

采用WDM(密集波分复用)技术，实现单纤双向传输。一般其下行采用TDM广播方式，上行采用TDMA(Time Division Multiple Access)时分复用方式，而且可以灵活地组成树型、星型、总线型等拓扑结构。

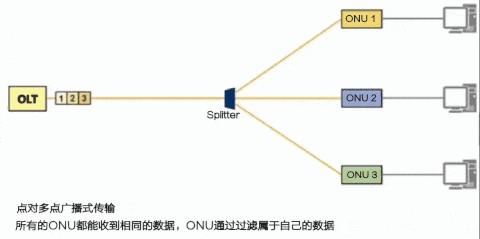

下行方向为TDM广播方式：

所有数据从OLT端广播到所有的ONU上，ONU再选择接收属于自身的数据，将其他数据直接丢弃。

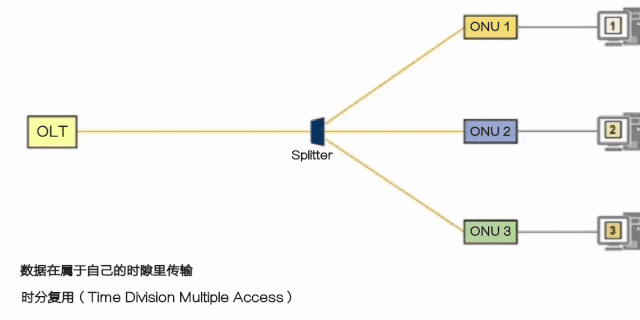

上行方向为TDMA方式：

ONU在向OLT发送数据 时只能在OLT提前许可的时隙内发送数据，这样可以保证每个ONU都按照要求按次序发送数据，避免了上行数据冲突。

PON分类：

PON技术可分为用于窄带TDM业务接入的窄带PON技术和用于宽带接入的基于ATM传送的BPON(APON)、基于Ethernet分组传送的EPON技术以及兼顾ATM/Ethernet/TDM综合化的GPON技术。

GPON与EPON都是A/BPON的基础上发展起来的，有着共同的技术起源。

* ITTU和IEEE两个标准组织定位的不同导致GPON和EPON在技术理念存在较大差异：

ITTU/FSAN是以会员(运营商为主)身份参与的具有官方性质的通信行业标准化组织，制定的标准更关注运营商的业务与可运营需求。

IEEE是以工程师个人身份参与的电子/电器行业化标准组   织，更关注技术的创新。

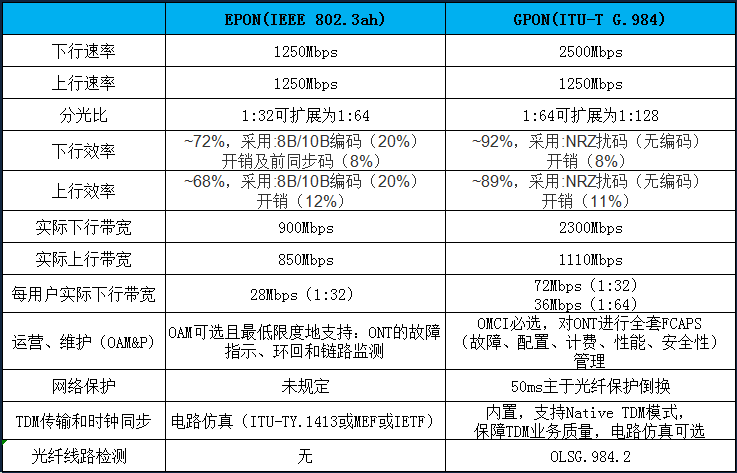

GPON VS EPON

GPON支持多种速率等级，可支持上下行不对称速率，上行不一定要支持1Gbit以上速率，因此与EPON只能支持对称1Gbit单一速率相比，GPON的光器件选择余地更大，从而可降低成本。

EPON只支持Class A和B的ODN等级，而GPON可支持ClassA、B和C，因此GPON可支持高达128的分路比和长达20km的传输距离。

3

光接入网ODN简介

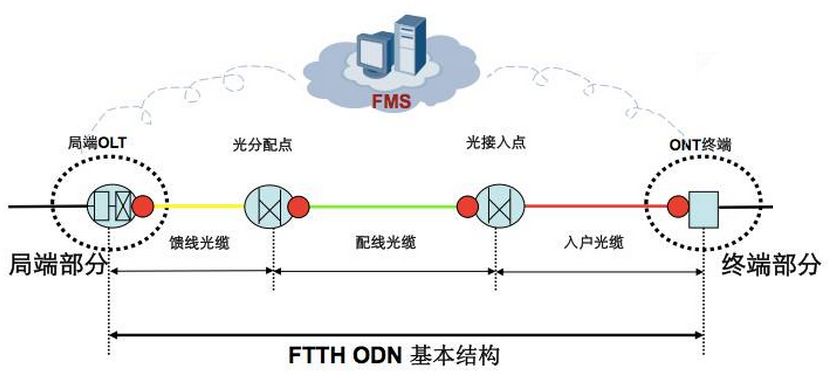

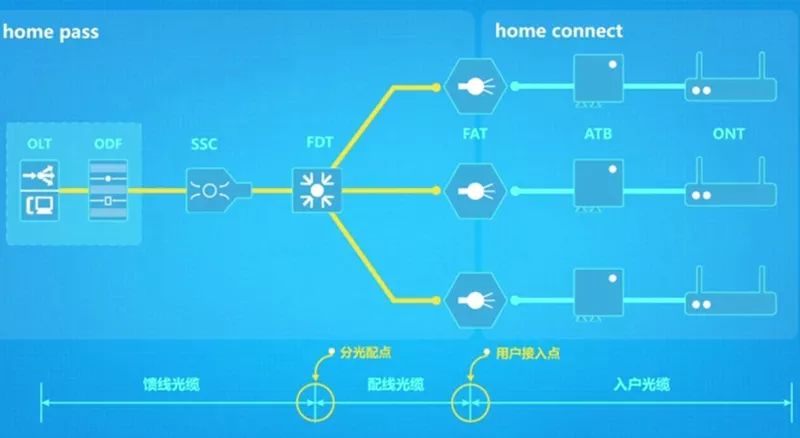

ODN组成

光纤光缆：主干光缆、配线光缆、入户光缆

光分路器：PLC(1*2、1*4、1*8、1*16、*1*32、1*61、1*128)

光纤配线设备：ODF、光缆交接箱、光纤接续盒 、分纤箱、光分路器箱

光纤链接器：跳线、尾纤、快速连接器、冷接子

常用产品

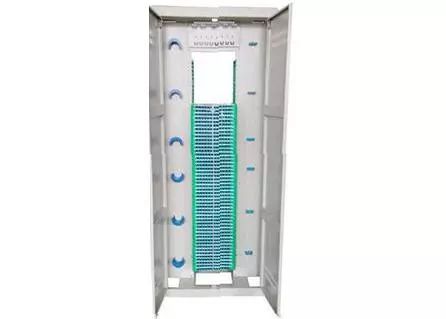

ODF光纤配线架

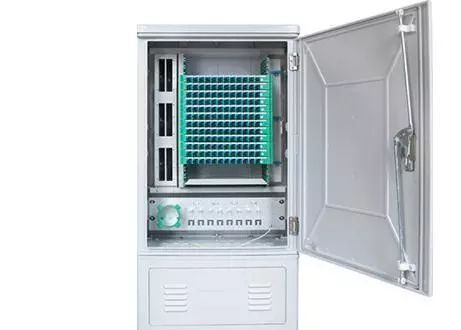

光缆交接箱

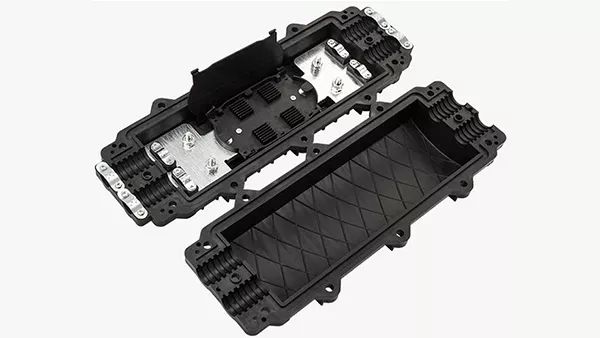

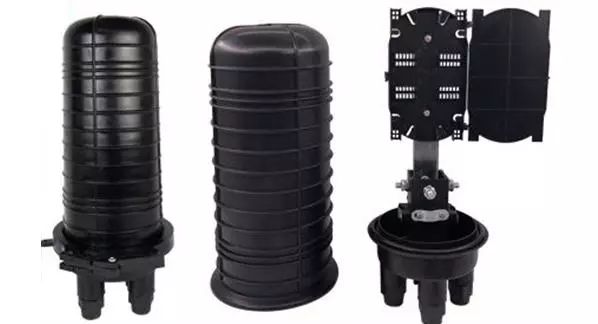

光纤接续盒



光分路器

光分路器是FTTH核心器件适用于无源光网络ODN中连接OLT和ONU并实现光信号的分路。

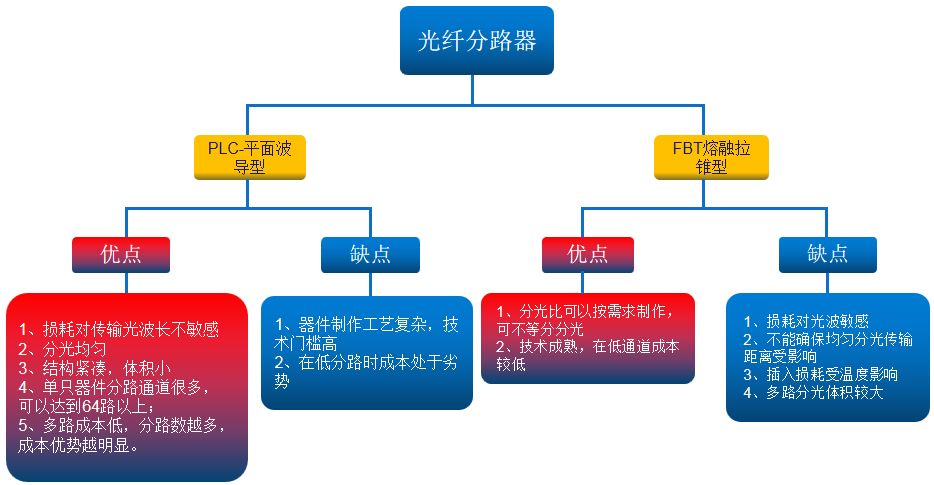

按工艺分平面波导型(PLC)和熔融拉锥型(FBT)：

按封装模块分为裸纤式、微封式、盒式、插片式、托盘式、机架式：

FTTH系统设计中的关键问题是OLT、光分配点和ONU的设置位置，以及ODN各段的光缆选择，设计ODN网络架构之前，要充分考虑目标区域的住宅类型和网络路由的特点。
