类图属性

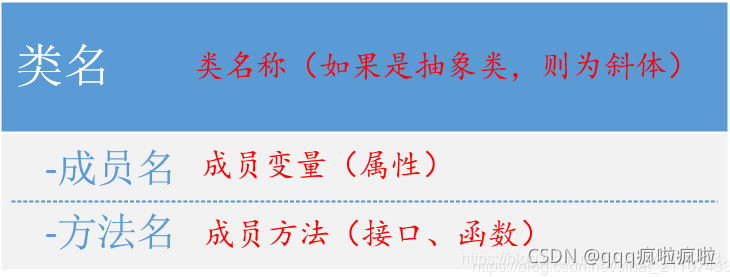

一个大矩形里面分三层：

• 类名
• 成员名：可见性 名称 ：类型 [ = 默认值]
• 方法名：可见性 名称(参数列表) [ ： 返回类型]

  可见性：
• +：表示public
• -：表示private
• #：表示protected（friendly也归入这类）

类之间关系

1、依赖

依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。

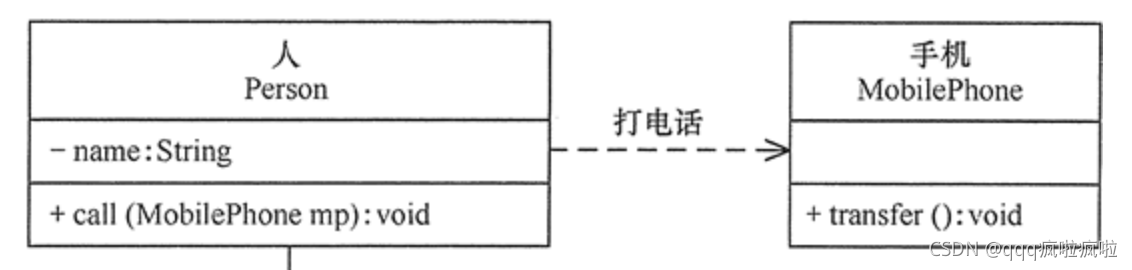

人依赖手机：

依赖（Dependency）关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，被使用对象的有无，不影响使用对象，是临时性的关联。

2、关联

依赖关系使用带箭头的实线来表示，箭头从使用类指向被关联的类，可以单向关联，也可以双向关联。

双向的关联可以用带两个箭头或者没有箭头的实线来表示，单向的关联用带一个箭头的实线来表示。

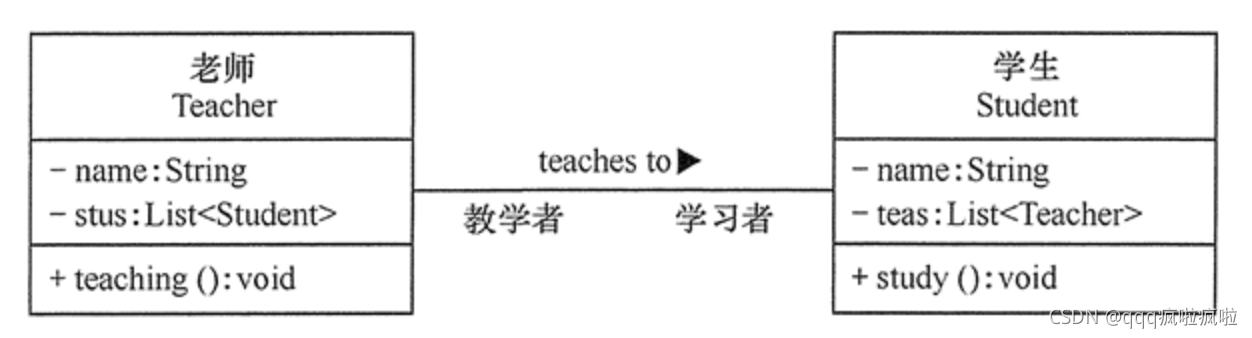

老师和学生双向关联：每个老师可以教多个学生，每个学生也可向多个老师学

关联（Association）关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。被引用者不存在时，引用者可以存在，但是没有意义。

3、聚合

聚合关系可以用带空心菱形的实线来表示，菱形指向整体。

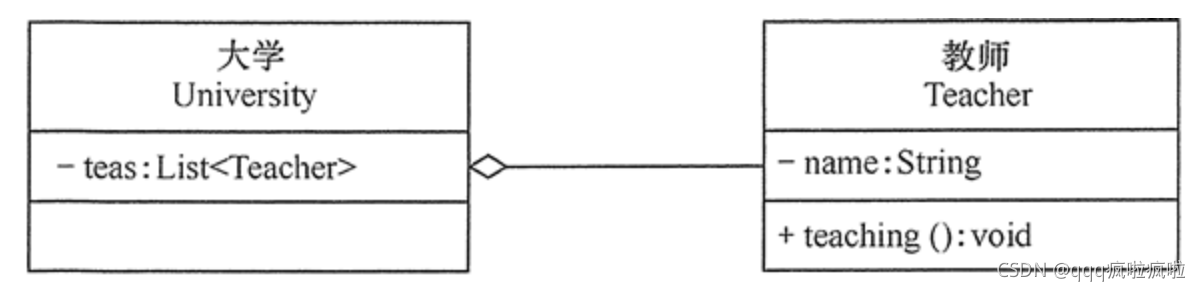

大学包含教师：

聚合（Aggregation）关系是关联关系的一种，是强关联关系，是整体和部分之间的关系，是 has-a 的关系。当部分类不存在，整体类也不能存在，但是部分可以脱离整体而独立存在。比如大学不能脱离教师而存在，但是没有大学教师依然能够独立存在。

4、组合

组合关系用带实心菱形的实线来表示，菱形指向整体

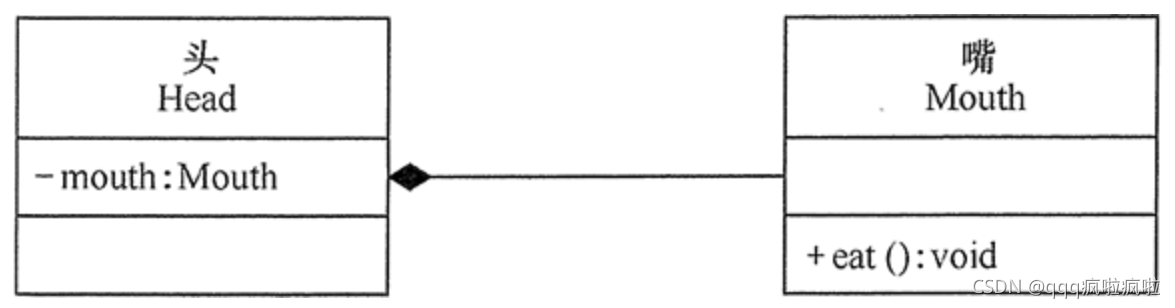

头和嘴：

在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象也不能脱离整体对象而存在。例如，头和嘴的关系，没有了头，嘴也就不存在了。

5、泛化

泛化关系用带空心三角箭头的实线来表示，箭头从子类指向父类。

人和学生、老师：

泛化（Generalization）关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系，是 is-a 的关系。

6、实现

实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口

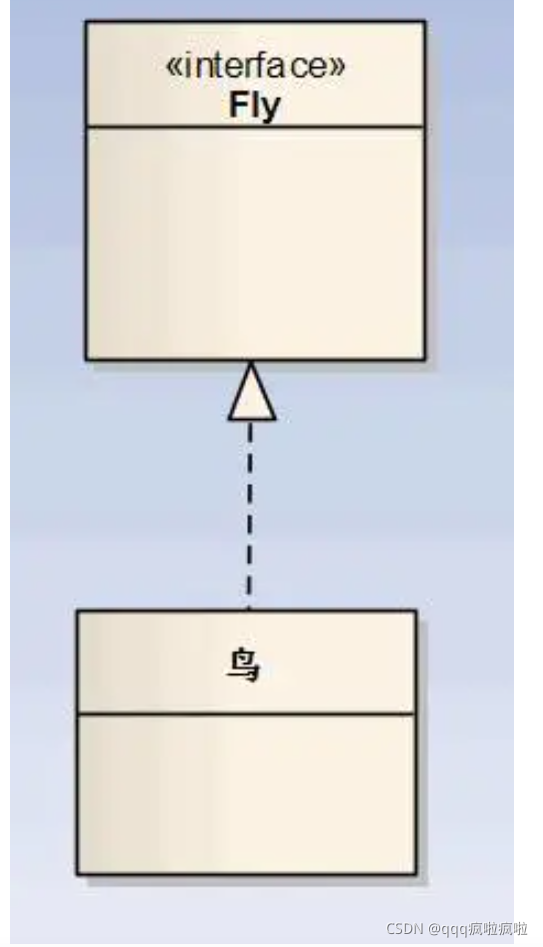

鸟和飞：

实现（Realization）关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。可以将实现类看做方法。
