二层以太网交换机接口类型

1. Access接口

        交换机上常用来连接用户PC、服务器等终端设备的接口。Access接口所连接的这些设备的网卡往往只收发无标记帧。Access接口只能加入一个VLAN。

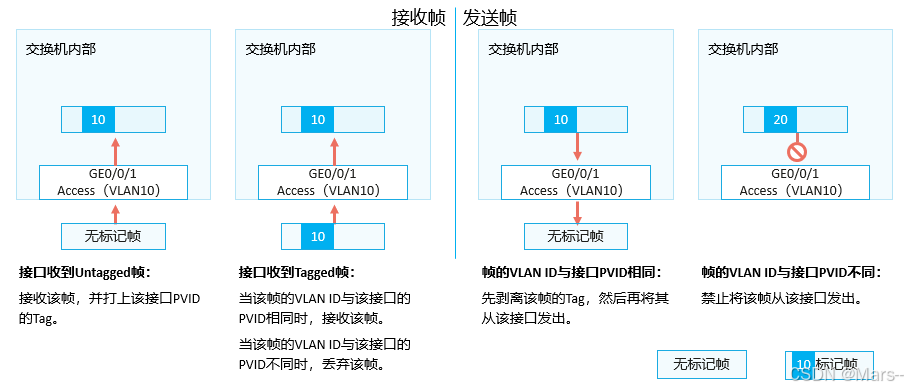

工作原理：

        当Access接口从主机收到一个不带VLAN标签的数据帧时，会给该数据帧打上与PVID一致的VLAN标签。当ACCESS接口要给主机发送带有VLAN标签的数据帧时，需要先检查该数据帧的VLAN ID是否与自己的PVID是否一致：若相同，则去掉VLAN标签后将该数据帧发送给主机；若不相同，则直接丢弃该数据帧。

2.Trunk接口

        Trunk接口允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。Trunk接口常用于交换机之间的互联，也用于连接路由器、防火墙等设备的子接口。

工作原理：

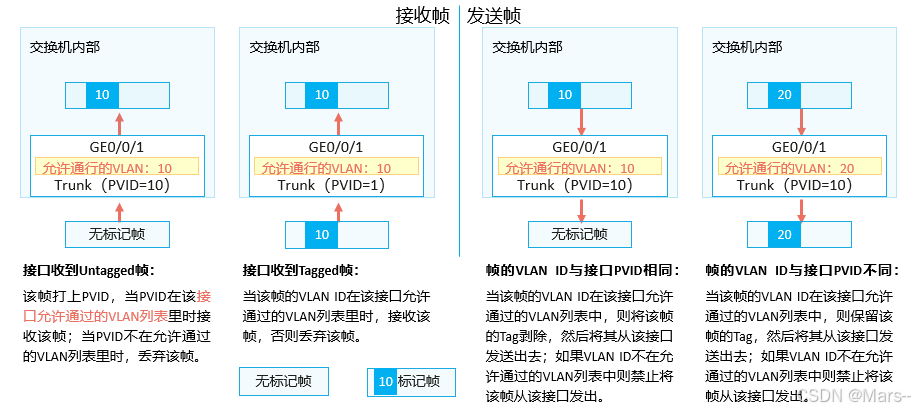

        当TRUNK接口接受数据帧时，如果该数据帧不带VLAN标签，则打上该接口的PVID，然后检查该VLAN ID是否在允许通过列表，如果在则接受，不在则丢弃；如果该数据帧带有VLAN ID，则该数据帧不改变，然后查看是否在允许通过列表当中，如果在则接受，不在则丢弃。

        当Trunk接口发送数据帧时，当发送数据帧的VLAN id与接口PVID不一致，然后检查是否在允许通过列表当中，如果在，则直接发送，如果不在，则丢弃；如果数据帧VLAN ID与接口PVID一致，然后检查是否在允许通过列表当中，如果在，则玻璃标签发送，如果不在，则丢弃。

3. Hybird接口

        Hybrid接口与Trunk接口类似，也允许多个VLAN的数据帧通过，这些数据帧通过802.1Q Tag实现区分。用户可以灵活指定Hybrid接口在发送某个（或某些）VLAN的数据帧时是否携带Tag。

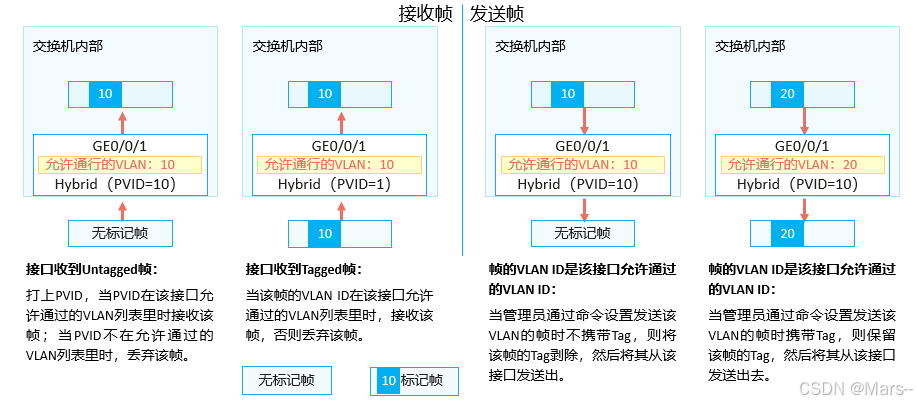

当Hybrid接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在Untagged或Tagged VLAN ID列表中。如果在，则对得到的Tagged帧进行转发操作；如果不在，则直接丢弃得到的Tagged帧。

▫当Hybrid接口从链路上收到一个Tagged帧，交换机会检查这个帧的Tag中的VID是否在Untagged或Tagged VLAN ID列表中。如果在，则对这个Tagged帧进行转发操作；如果不在，则直接丢弃这个Tagged帧。

•Hybrid接口发送数据帧：

▫当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID既不在Untagged VLAN ID列表中，也不在Tagged VLAN ID列表中，则该Tagged帧会被直接丢弃。

▫当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Untagged VLAN ID列表中，则交换机会对这个Tagged帧的Tag进行剥离，然后将得到的Untagged帧从链路上发送出去。

▫当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后，如果这个帧的Tag中的VID在Tagged VLAN ID列表中，则交换机不会对这个Tagged帧的Tag进行剥离，而是直接将它从链路上发送出去。

•
