数据链路层（六）---MAC地址

1 MAC层的硬件地址

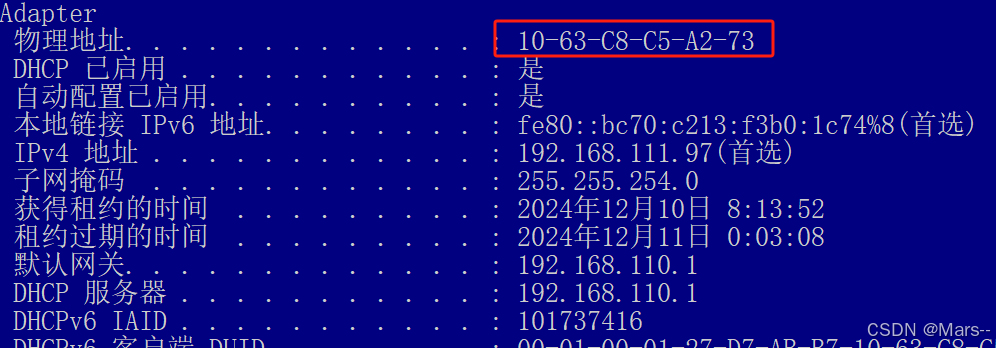

硬件地址又称为物理地址或者MAC地址。IEEE 802标准为局域网规定了一种48位的全球地址用来区分每一个主机，该地址也就是我们常说的MAC地址，固化在适配器中的ROM中。

IEEE的注册管理机构RA负责局域网全球地址的管理，发负责分配地址字段六个字节中的前三个字节，世界上任意一个要生产局域网网络适配器的厂家都必须要向IEEE购买着三个字节的构成的字段号码，字段号码正式名称称为：组织唯一标识符OUI，通常也叫做公司标识符，例如华为公司生产的适配器的MAC地址前三个字节为：00-14-22（华为设备），00-16-3E（华为无线设备），所有使用华为适配器的设备在查看他们的MAC地址时，前三个字节都是这两个其中的一个。地址字段的后面三个字节则是由厂家自行定义的。称为扩展标识符。用这种方式得到的48位全球地址不会重读，这也就是我们平时说的：MAC地址是全球唯一的，不会重复。

2 MAC帧的格式

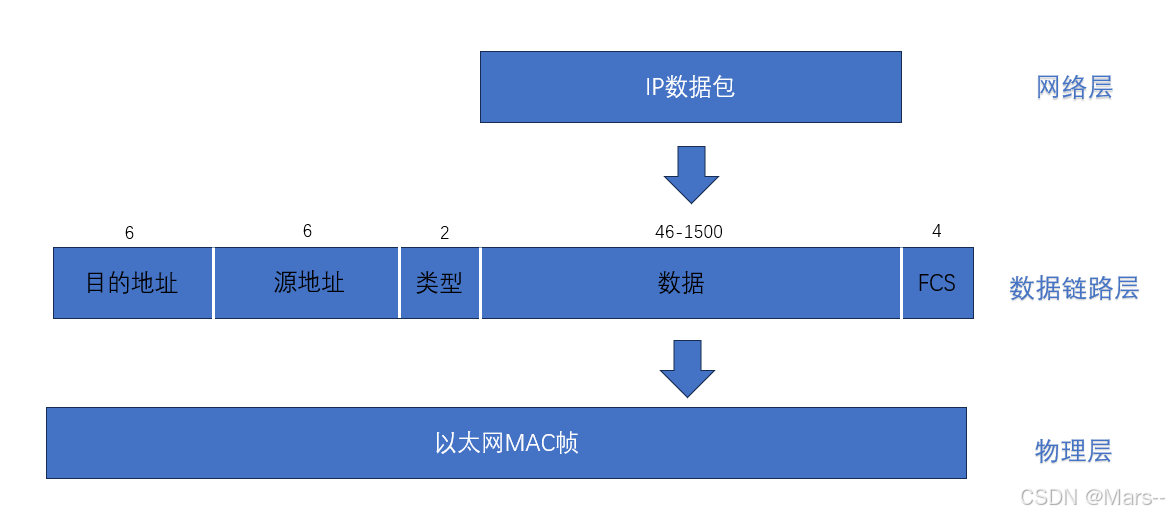

常用的MAC帧格式有两种，一种是以太网V2标准，另一种是IEEE的802.3标准，目前我们在日常生活中常用的是以太网V2标准。我们这里也只学习以太网V2标准的MAC地址帧格式。

前2个字段分别是6字节长度的目的地址和源地址字段，用来记录源MAC地址ihe目的MAC地址；

第3个字段为2字节长度的类型，用来表支上一层使用的什么协议，以便把收到的MAC帧的数据上交给上一层的协议，例如：当类型字段为0x0800，则表示上层使用的IP协议，当为0x8137,则表示该帧是由Novell IPX发过来的；

第4个字段是数据字段，通常长度在46到1500字节之间，46为最小长度64-18字节的首、尾字节；

最后一个字节为FCS，帧检验序列，用来进行冗余检测。

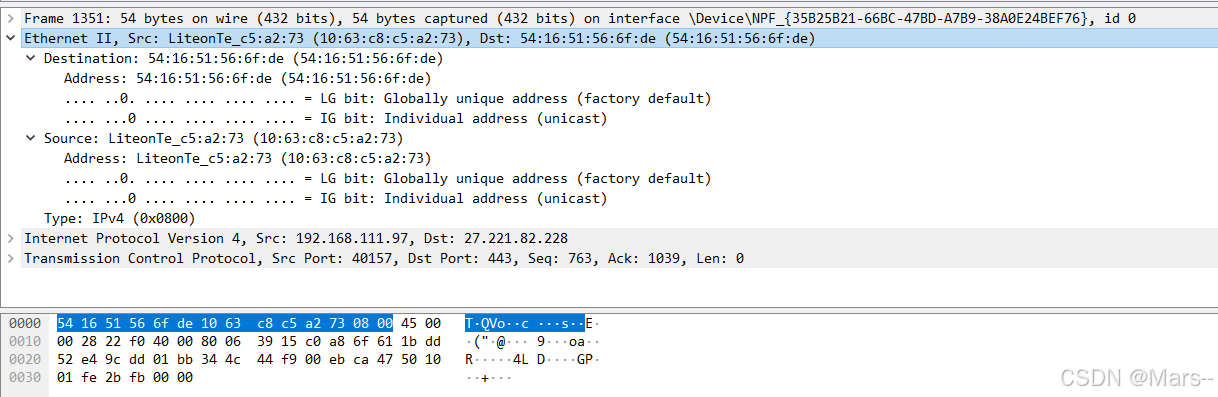

举个栗子：下图为真实的数据包截图我们一起来看下

第1个字段：54 16 51 56 6f de，表示目的地址，我要访问的MAC地址

第2个字段：10 63 c8 c5 a2 73，表示源地址，也就是我本低电脑MAC

第3个字段：08 00,表示使用的IP协议（IPv4）

第4个字段：45 00 00 28 22 f0 40 00 80 06 39 15 c0 a8 6f 61 1b dd 52 e4 9c dd 01 bb 34 4c 44 f9 00 eb ca 47 50 10 01 fe 2b 00 00，表示IP层数据

我们能看见，没有第5个字段FCS，这是因为当网卡（网络适配器）在收到一个数据帧时，首先要进行的就是FCS冗余性检测，当检测通过后，才会接受，检测不通过则丢弃；我所使用的抓包软件：wireshark，只能抓取检测通过的数据流。

3 无效的MAC帧

IEEE规定出现下列以下情况的即为无效的MAC帧：

（1）帧的长度不是整数个字节；

（2）用收到的帧检验序列FCS查出有差错；

（3）收到的帧的MAC客户端数据字段的长度不在46-1500字节之间。也就是说有效的MAC帧长度为64-1518字节之间。（帧头和帧尾长度一共18字节）。

对于检查出的无效MAC帧直接丢弃，不负责重传丢弃的帧。
