物理层（四）--带宽接入技术

用户如果要连接到互联网，必须先连接上某个ISP（移动、联通、电信、广电等运营商），以便获取到上网所需的IP地址，互联网接入通常可以划分为两大类，一类是有线带宽接入，一类是无线带宽接入。此章节只介绍有线带宽接入。

1 ADSL技术

非对称数字用户线ADSL技术是用数字技术对现有模拟电话用户进行改造，使它能承载带宽数字业务。由于用户通常情况下主要是从互联网下载各种文档，而向互联网发送的信息量一般不一样，所以ADSL的下行带宽远远大于上行带宽。“非对称”这个名词也是这样得出的。

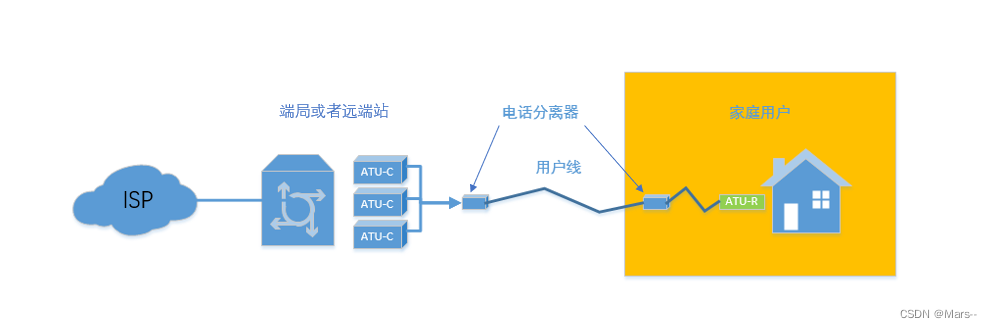

基于ADSL的接入网有以下三部分组成：数字用户线接入复合器（DSLAM），用户线和用户家中的一些设施、数字用户先接入复合器包括许多ADSL调制解调器。ADSL调制解调器又被称为接入端接单元ATU，由于调制解调器需要成对使用，所以把电话端局和用户家中所用的ADSL调制解调器分别标记为ATU-C（端局）和ATC-R（远端）。用户电话通过电话分离器和ATU-R连在一起，经用户线到端，并再次经过一个电话分离器把电话连接到电话交换机。



2 光纤同轴混合网（HFC网）

光纤同轴混合网是在目前覆盖范围很广的有线电视网的基础上开发的一种居民带宽接入网，除可传送电视节目外，还能提供电话、数据和其他带宽交互型业务。

HFC网把原先有线电视网中的同轴电缆主干部分换成了光纤。光纤从头端连接到光纤节点。在光纤节点光信号倍转换为电信号，然后通过同轴电缆传送到每一个用户，你要全部我i工艺HFC网的频带划分如下图所示：

为了能够让现有的模拟电视机能够接受数字电视信号，需要一个叫做机顶盒的设备连接到同轴电缆和电视机之间，而且，为了能够连接到互联网，以及在上行信道中传送交互数字电视，还需要增加一个为HFC网使用的调制解调器，它又称为电缆调制解调器。

3 FTTx技术

为了进一步满足用户使用高速互联网的需求，FTTx技术诞生，即多种的带宽光纤接入技术，x代表不同的光纤接入点，其中FTTH就是指的光纤到户。FTTX就是把光电转换的地方从用户家中向外延伸到离用户家门口有一定距离的地方。

目前，信号在陆地上的长距离传输，早已经实现了光纤化。ADSL和HFC带宽接入方式，用户远距离传输的传输媒体也早就使用了光缆，只是到了临近家庭的地方，才转化为铜缆。为了能够有效利用光纤紫云啊，在光纤干线和广大用户之间，还需要铺设一段中间的转换装置：光配线网ODN，使得数十个用户可以共享一根光纤干线。

FTTx有很多种，如：FTTH（光纤入户）、FTTC（光纤到路边）、FTTZ（光纤到小区）、FTTB（光纤到大楼）、FTTF（光纤到楼层）、FTTO（光纤到办公室）、FTTD（光纤到桌面）。
