本文介绍了如何使用Arduino IDE、USBasp烧录器和Progisp软件，一次性烧录引导程序和用户程序。通过详细步骤，包括软硬件准备、驱动安装、.hex文件提取和程序烧录，大大简化了批量烧录的过程，节省时间。

一、所需的软硬件及驱动

1、硬件

USBasp烧录器

2、软件

Arduino IDE
官方下载地址：https://www.arduino.cc/en/Main/Software
Progisp
链接：https://pan.baidu.com/s/111nHoiIHuKfKO68GcjWaHg
提取码：yy4w

3、驱动

USBasp驱动
链接：https://pan.baidu.com/s/15giP5JHEZNOXhJA_GerOug
提取码：7s9j

二、利用Arduino IDE提取带引导的用户程序.hex文件

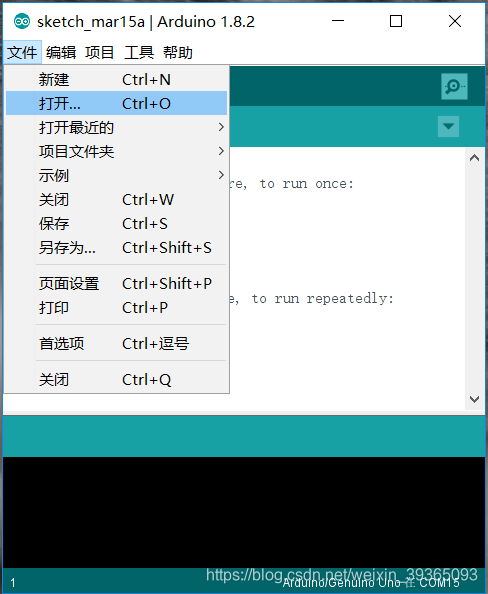

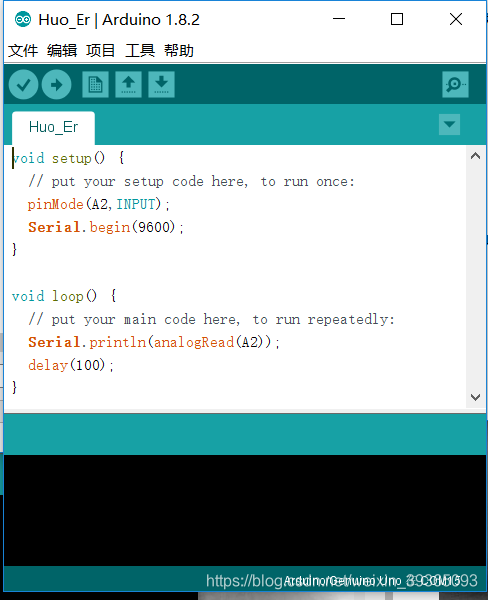

1、打开Arduino IDE

在这里插入图片描述

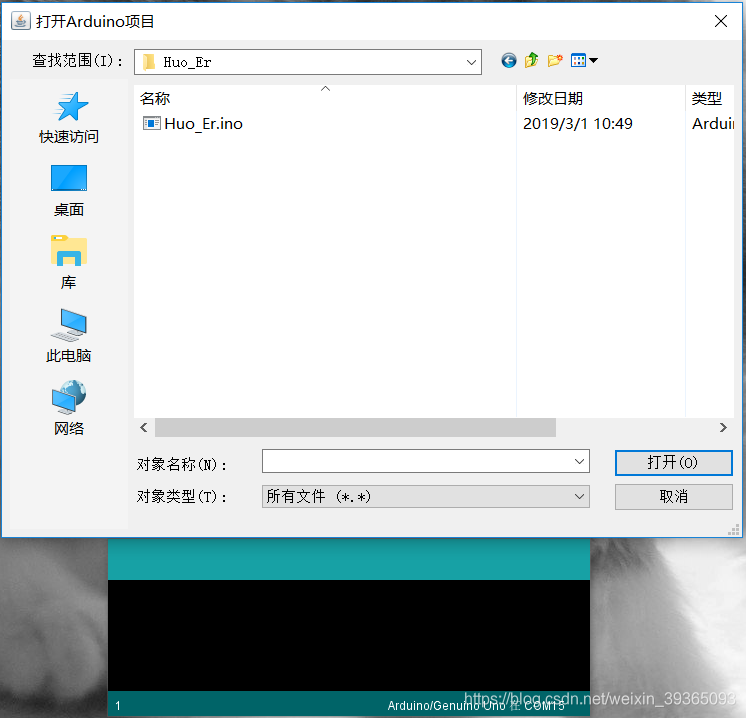

点击文件->打开

选择你要提取的程序

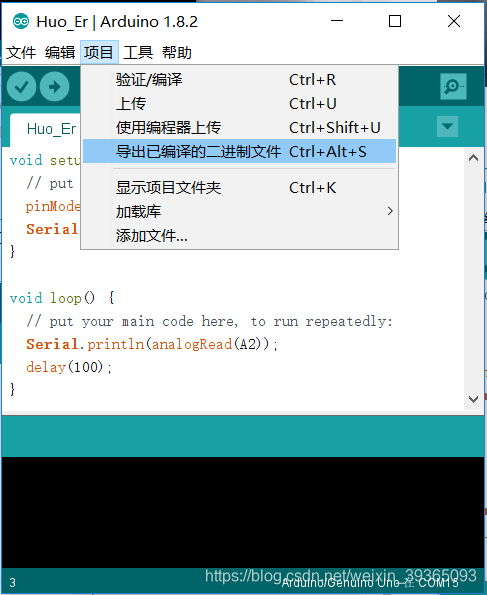

点击项目->导出已编译的二进制文件

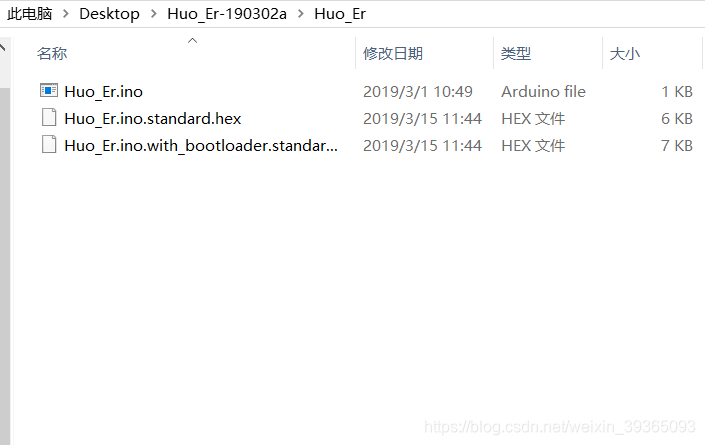

此时在你程序所在的目录下会生成两个.hex文件，.standard.hex是单纯的用户程序，.bootloader.standard.hex是引导程序+用户程序,我们需要的就是这个.bootloader.standard.hex文件
在这里插入图片描述

三、USBasp驱动的安装

1、将USBasp烧录器插入电脑的USB口

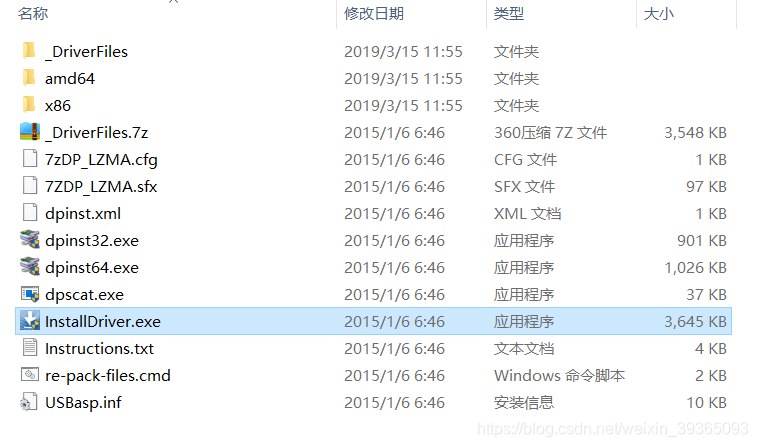

2、打开下载好USBasp驱动文件目录下的InstallDriver.exe

在这里插入图片描述

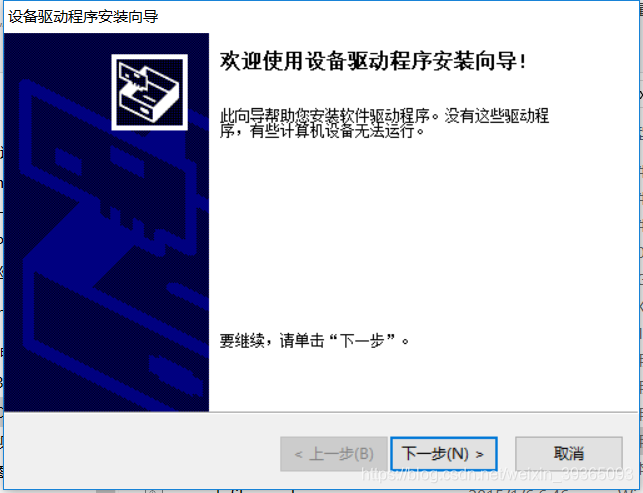

点击下一步

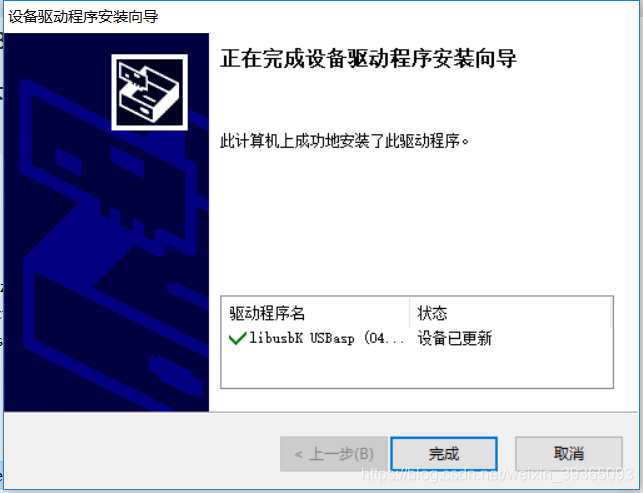

驱动安装完成

四、程序烧录

1、将USBasp烧录器的另一端与Arduino相连接

另一端引出的6根排针与Arduino 电路板上的单片机相连接，分别对应 5V，MISO，MOSI，SCK，GND 和 RESET

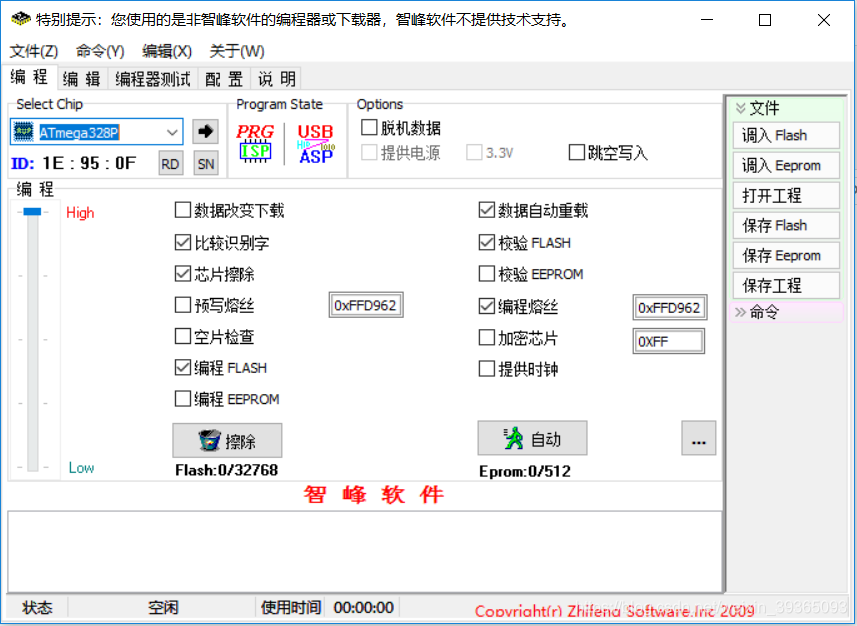

2、解压下载好的Progisp.zip，并打开progisp.exe

在这里插入图片描述

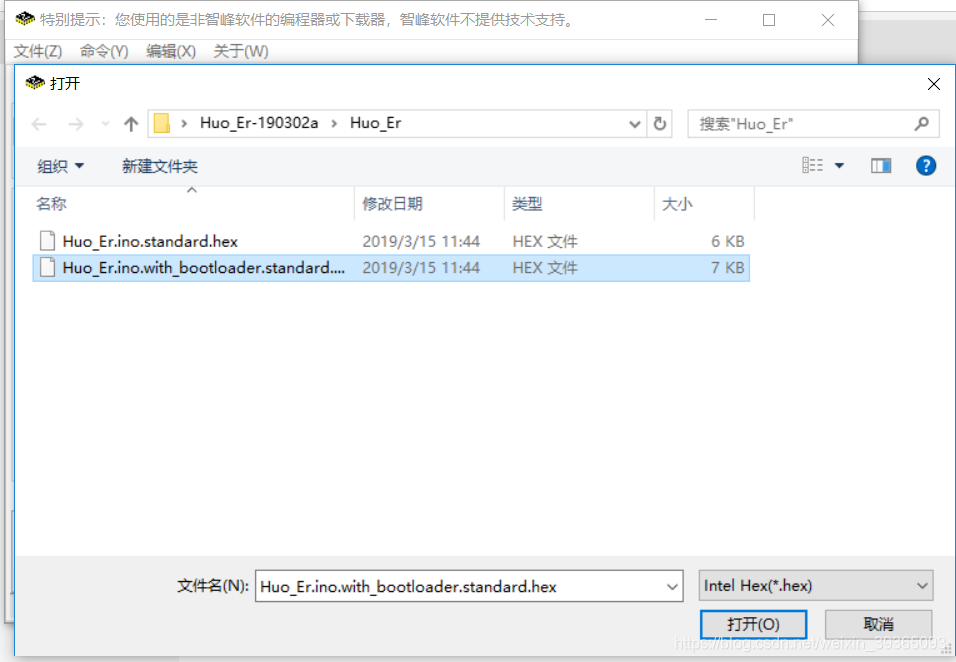

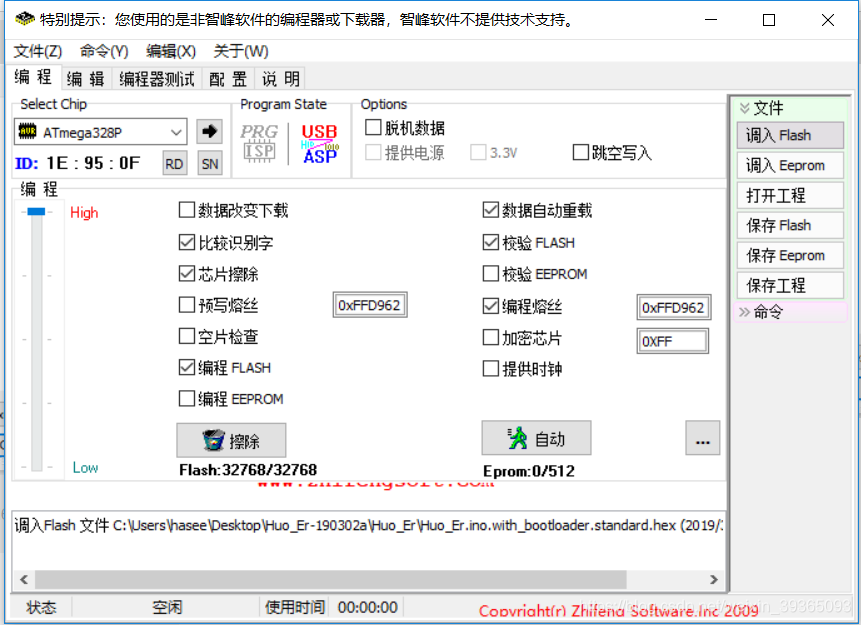

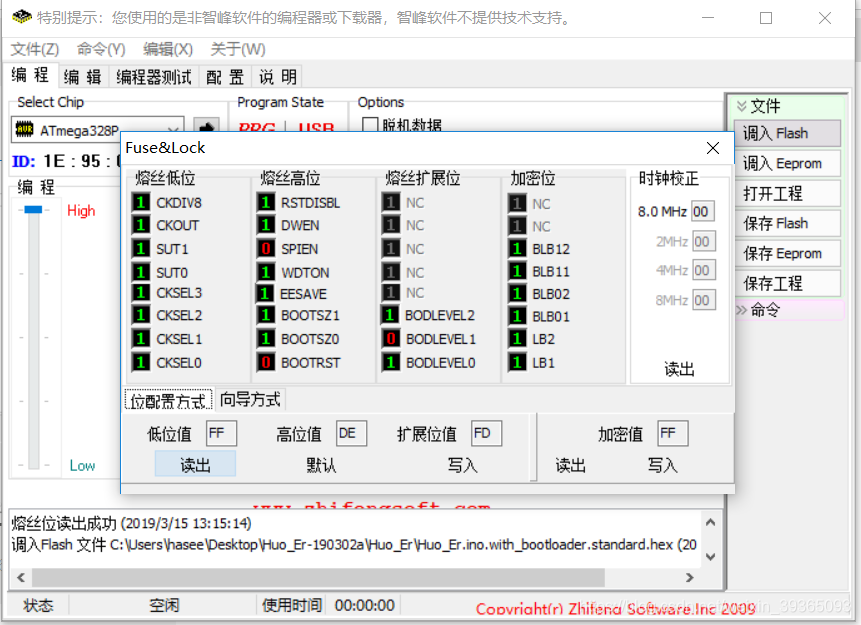

在Select Chip选择你的Arduino板子型号，然后再点击左侧的调入Flash，选择我们导出的带引导的程序.bootloader.standard.hex文件

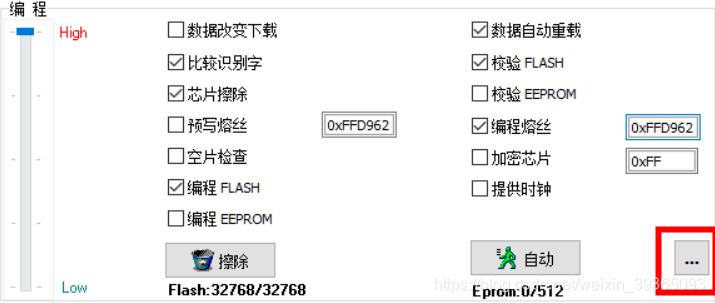

设置编程熔丝位，第一种方法，从已经烧录好引导的相同型号的Arduino版直接读出熔丝位，点击要右下角的。。。按钮
在这里插入图片描述

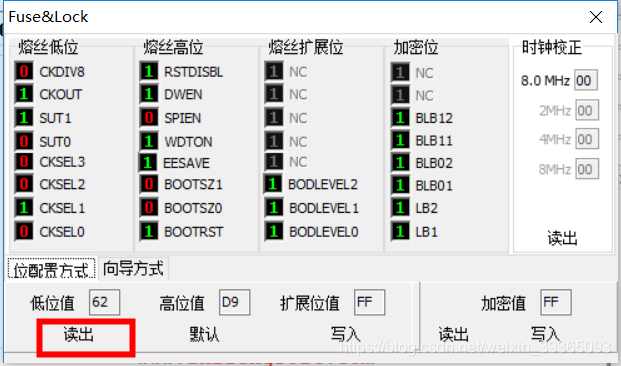

点击读出

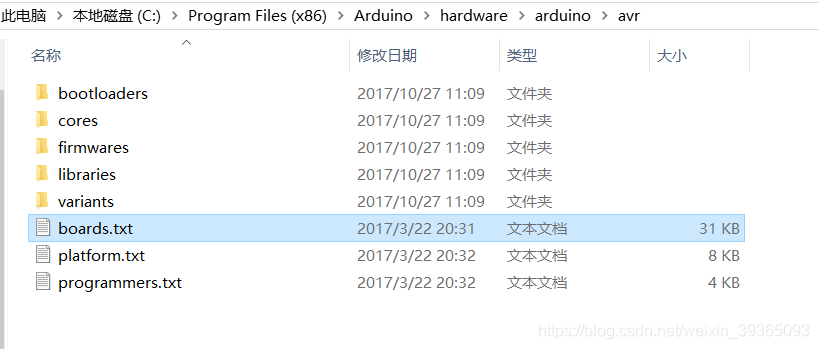

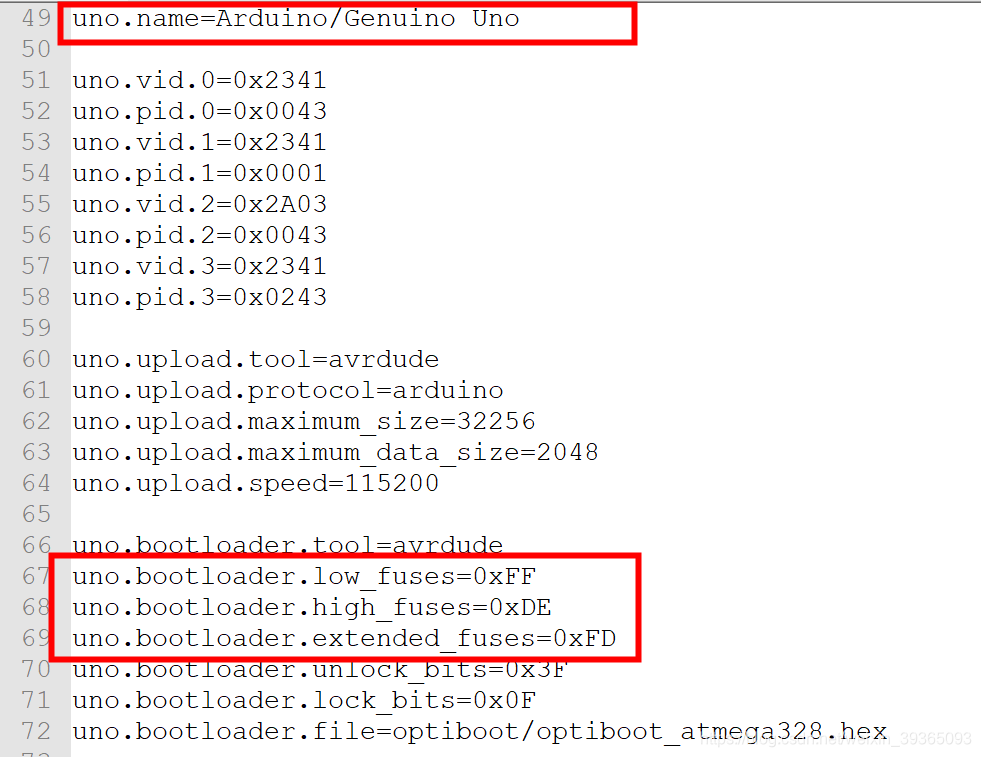

第二种方法，打开Arduino IDE根目录下的.\hardware\arduino\avr\boards.txt文本

查询你板子的型号，像我的板子是Arduino/Genuino Uno，查询到的熔丝低位为0xFF,高位为0xDE,拓展位为0xFD,跟上面读取出来的一致。
在这里插入图片描述
最后点击自动，等待30秒左右就烧录成功（如果不校验FLASH，烧录会更快，不过不建议这样操作），成功烧录一次后可以保存工程，下次就不用再配置型号，熔丝位什么的了。

这样一次性烧录引导和应用程序，大大缩短了批量烧录的时间，希望对你们有帮助，如果有更好的方法，希望能够分享给我。
