软件工程之面向过程的软件设计方法

一、设计基础



    1.自顶向下，逐步细化：

     将软件的体系结构按自定向下的方式，对各个层次的过程细节和数据细节逐层细化。

     把一个大问题分解成若干个子过程，分解的时候从最底层开始，以此类推，直到不能分解或一个模块智能完成一个单一的功能为止。

     2.软件结构：

     软件结构包括两部分：一个是程序的模块结构，另一个是数据的结构。

     把一个问题分解成子问题，然后把子问题解决了就能把总的问题解决啦，这样做，能大幅度提高效率，降低复杂性。

那么如何分解？分解成几个？这要根据开发经验和具体问题而言。

    3.程序结构：

     程序结构有两个树状结构和网状结构。

     树状结构层次清晰，概要设计要把树状结构设计出来。

     网状结构没有隶属关系，各个模块的接口相对较复杂。

    4.结构图：

     结构图反映了程序中模块之间的层次调用关系，结构也也叫S-C图。能清晰表达模块之间所划分的层次。

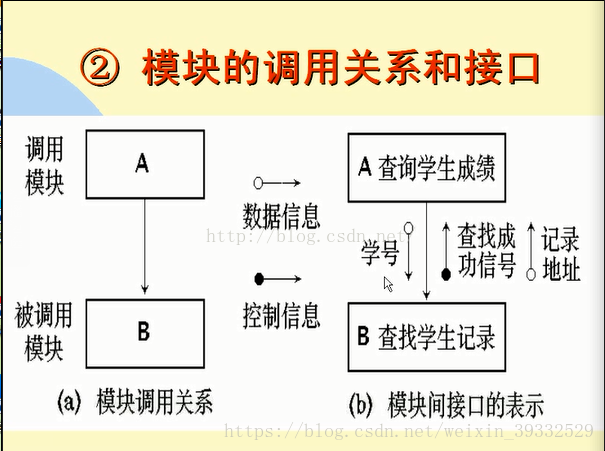

     下面对一些基本概念做一些讲解，模块的命名应该以主要功能作为模块名。模块之间存在调用关系和信息传递，被调用模块一定要想调用模块返回查找成功的信息。有条件的调用关系（顺序调用、循环调用）如何表示。
