【软件工程】面向过程的软件设计方法

前言

前面的学习对软件工程中的计划、需求分析有了一定的了解，今天将软件设计方法方面的知识进行总结。

导图

软件设计阶段的任务主要是完成软件设计的概要设计和详细设计。

概要设计阶段只要是完成系统的结构设计，包括划分模块以及模块的层次。而详细设计阶段主要是完成数据设计，例如对数据的描述，定义等。

为了实现软件设计阶段的工作，需要有一些技术基础，包括：

1.自顶向下，逐步细化：将软件的体系结构按自顶向下方式，对各个层次的过程逐层细化。把一个大的问题，分解成若干个子问题，从顶层开使进行划分，一直到不能再分解为止。
2.软件结构包括两部分：程序的模块结构和数据结构，软件的体系结构通过划分的过程：需求分析——确立的目标系统——模型出发——对整个问题进行分解，再对子问题进行求解。

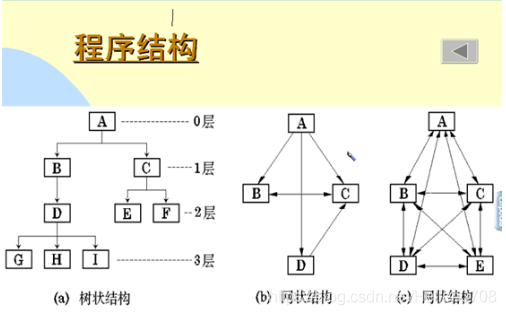

程序结构图：

3.结构图：反应程序中之间的层次调用关系和联系。

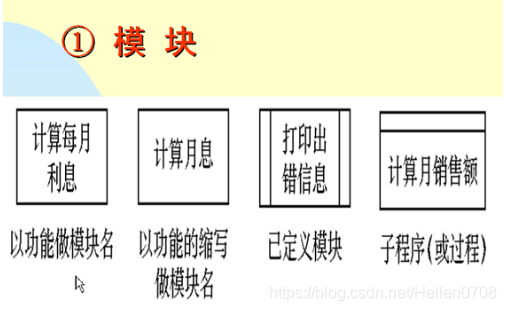

4.所谓模块，是指具有相对独立性的，由数据说明，执行语句等程序对象构成的集合。

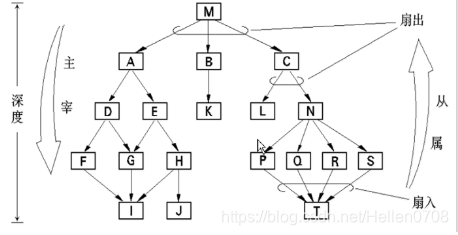

这是一张程序的系统结构图：

宽度：表示任一层模块数的多少，也就是每一层当中有多少个模块！
深度：表示模块的层次数。即图中有多少个层次。
扇出：表示每一模块带出的多少，也就是负载。例如，C的扇出为2，B的扇出为1.
扇入：表示这个模块被多少个模块调用。例如T的扇入为4，注意的是，扇入一般为1—5之间。

模块的独立性是指每个模块只需完成系统要求的独立子功能，与其他模块的联系少！一般遵循高内聚、低耦合的原则。

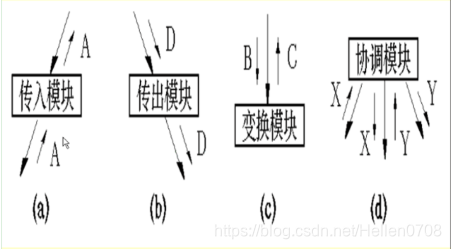

系统结构图中的模块主要包括以下模块：

传入模块：从下属模块中取得数据，经过某些处理，传入上级模块，传送的是逻辑数据流。
传出模块：从上级模块获得数据处理之后传到下级模块。
变换模块：从上级模块取得数据，经过特定处理之后，又返回到下级模块。
协调模块：对所有的下属模块进行协调和管理，例如d图中把X经过协调之后，变成了Y。

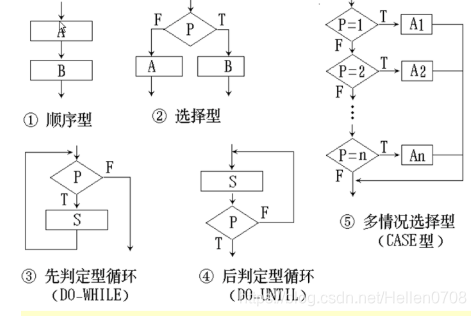

程序流程图：五种基本控制结构

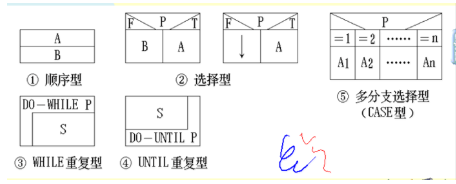

N-S图：也叫盒图，五种基本控制结构

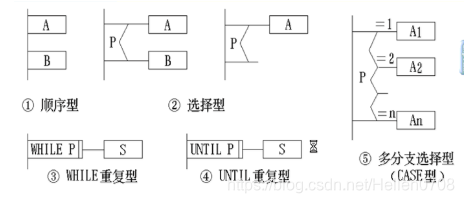

PAD图：问题分析图

使用问题分析图的好处是：

1.使用PAD图一定是结构化的程序
2.用PAD图描述的流程图比较清晰
3.可以表示程序的逻辑结构，易懂而且便于我们记忆。
4.嵌套层次清晰，可以很容易的将PAD图转变为高级的程序
5.可以描述数据结构
6.支持自顶向下，逐步求精方法使用。
