概述

window可以将flink处理的无限stream流切分成有限流，进行时间段内数据的计算，它是有限流处理的核心组件。window对流的切分可以是基于时间的（Time Window），也可以是基于数据的（Count Window）。

主要的操作如下：

注：例子中的kafkaSource是一个DataStream对象

keyed windows operator

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-oI325lYA-1574937195558)(/Users/jiang.li/Library/Application Support/typora-user-images/image-20191127095351226.png)]

Non-keyed windows operator

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cLeVrcR7-1574937195566)(/Users/jiang.li/Library/Application Support/typora-user-images/image-20191127095457046.png)]

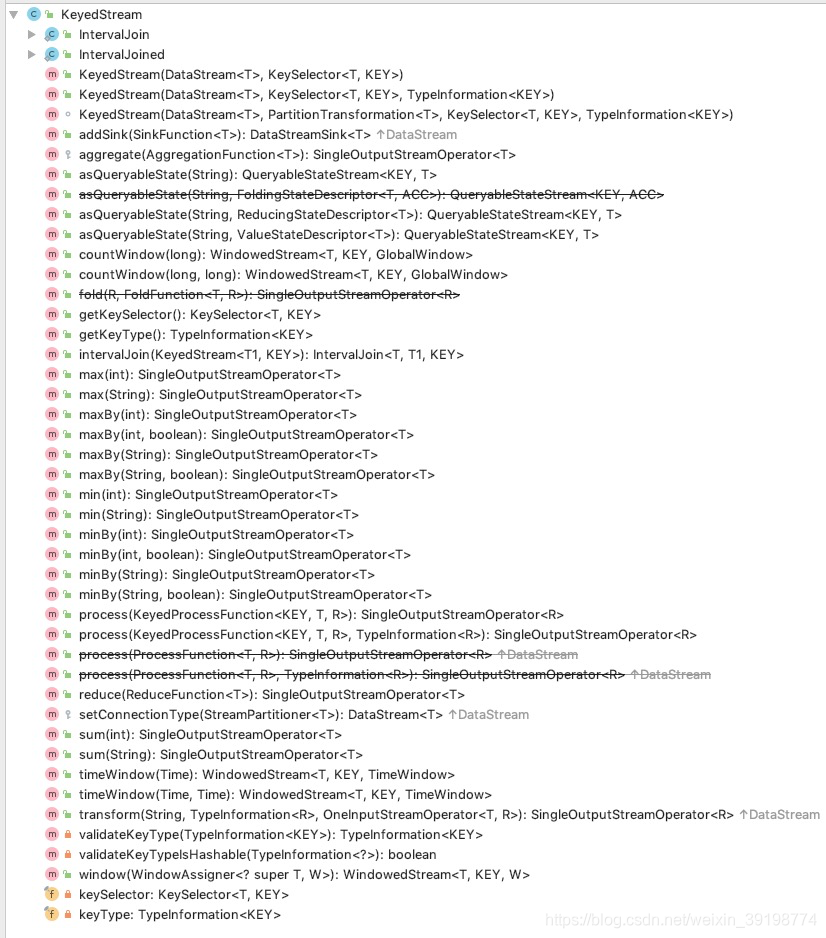

这里可以看到，除了没有进行keyBy操作以及之后的window操作外，其他的操作都是一样的。略作解释：keyBy操作之后生成的KeyedStream<String,Tuple> 是 DataStream的子类，keyedStream的属性和方法如下图：
在这里插入图片描述

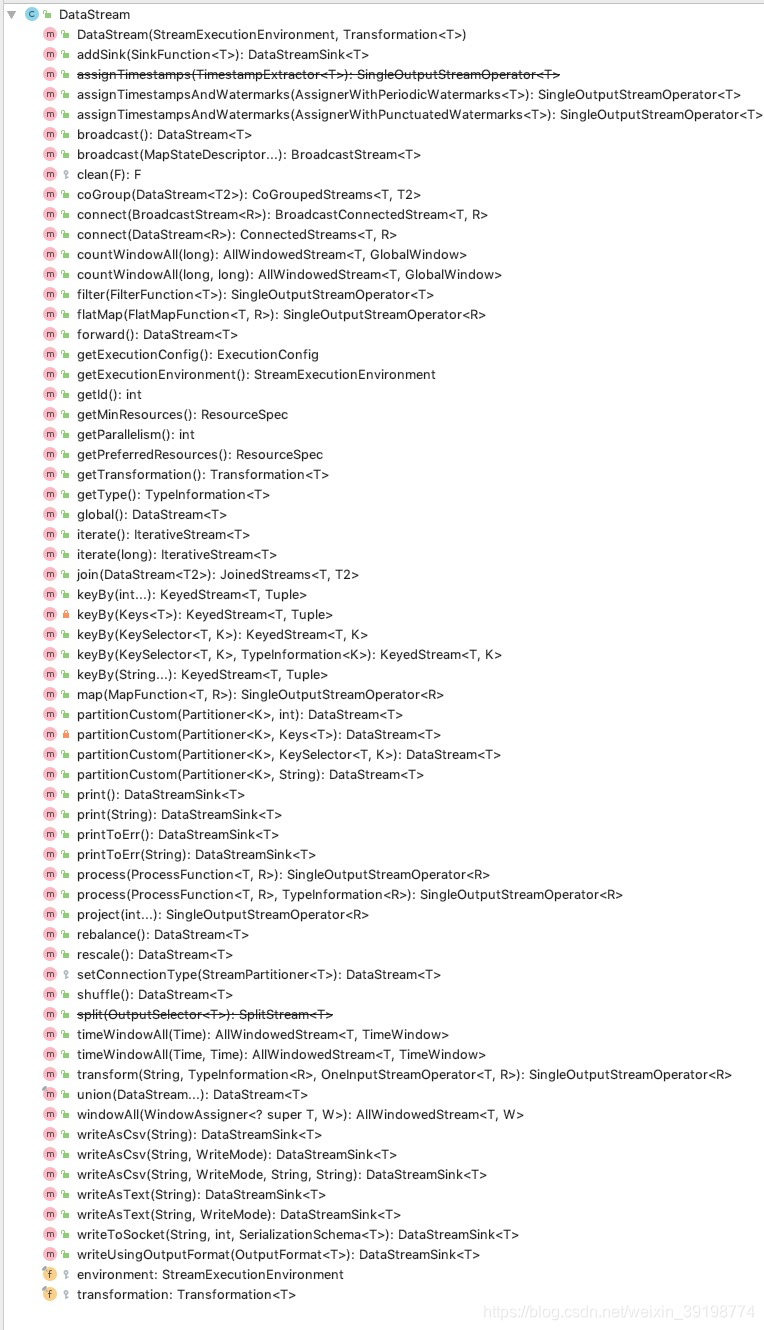

DataStream的属性和方法如下图：

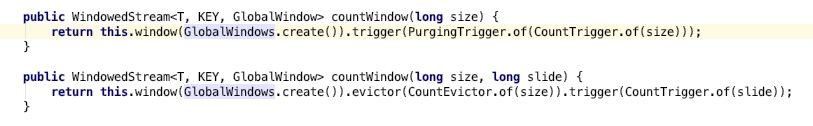

可以对比出，keyedStream扩展了关于window的方法，countWindow(countWindowAll)，timeWindow(timeWindowAll)，window(WindowAll)，用来表示根据key(水平切分)和window(竖直切分)划分好的单元格。至于三个window之间的关系，window需要传入一个WindowAssigner来进行窗口的创建，countWindow是将WindowAssigner指定为GlobalWindows同时借助trigger和evictor操作来实现的，如下图
在这里插入图片描述

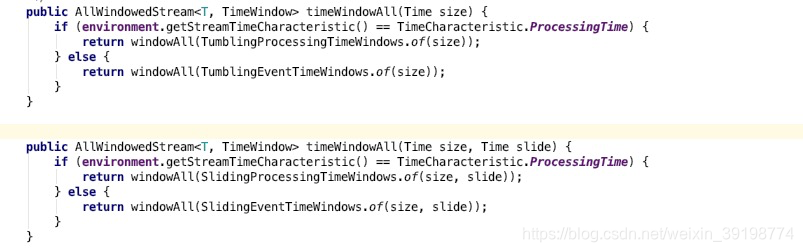

timeWindow是根据时间语义将WindowAssigner指定为TumblingProcessingTimeWindows/TumblingEventTimeWindows 或者 SlidingProcessingTimeWindows/SlidingEventTimeWindows来实现的

同时keyedStream重写了addSink，process，setConnectionType方法，这里就不展开了。

其他的这里也暂时不展开。

关于windowAssigner

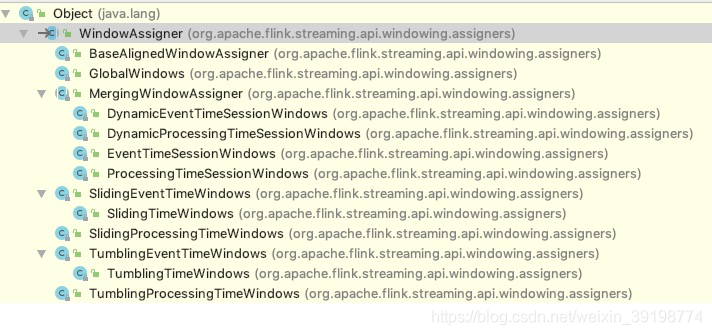

具体windowAssigner的子类见下图
在这里插入图片描述
它负责将每条输入数据分发到正确的window中。Flink 提供了几种通用的 WindowAssigner：tumbling window(窗口间的元素无重复），sliding window（窗口间的元素可能重复），session window 以及 global window。如果需要自己定制数据分发策略，则可以实现一个 class，继承自 WindowAssigner。

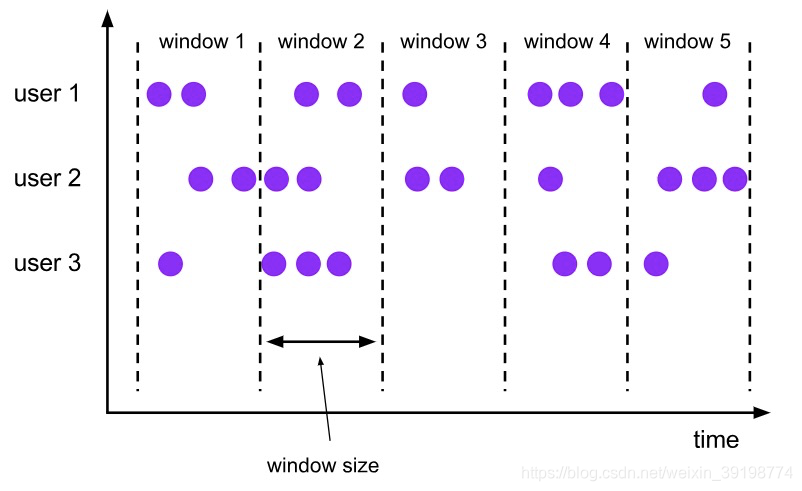

tumbling window(窗口间的元素无重复）

在这里插入图片描述

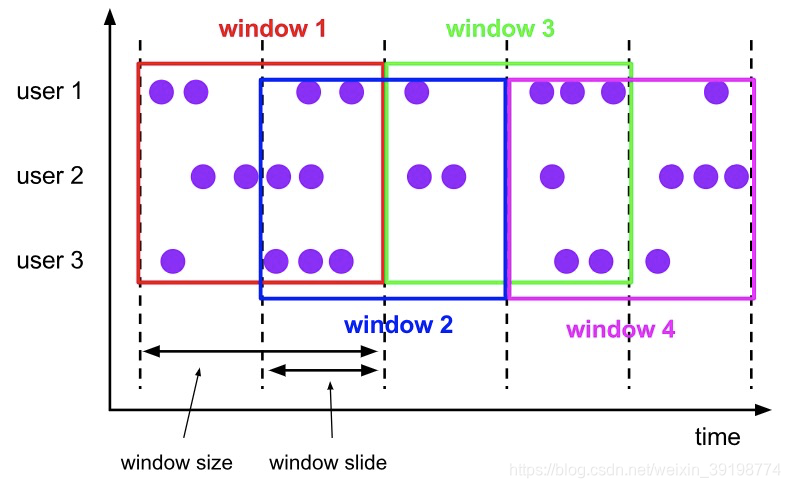

sliding window（窗口间的元素可能重复）

在这里插入图片描述

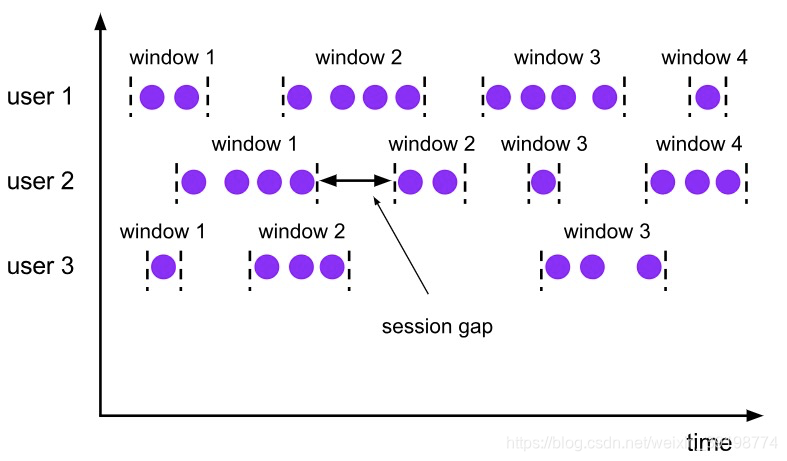

Session Window(一个会话一个window)

Global Window(全部数据都在一个window)

关于evictor

evictor 主要用于做一些数据的自定义操作，可以在执行用户代码之前(evicBefore方法)，也可以在执行用户代码之后(evicAfter方法)，是可选的方法，如果用户不选择，则默认没有。具体的继承关系如下图

* CountEvictor 保留指定数量的元素，需要指定是用户代码执行之前保留还是执行之后保留

* DeltaEvictor 通过执行用户给定的 DeltaFunction 以及预设的 threshold，判断是否删除一个元素。

* TimeEvictor设定一个阈值 interval，删除所有不再 max_ts – interval 范围内的元素，其中 max_ts 是窗口内时间戳的最大值。

关于trigger

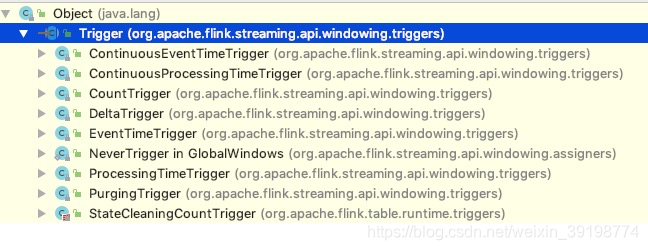

trigger 用来判断一个窗口是否需要被触发，每个 WindowAssigner 都自带一个默认的 trigger，trigger继承关系如下：
在这里插入图片描述

如果默认的 trigger 不能满足你的需求，则可以自定义一个类，继承自 Trigger 即可，我们详细描述下 Trigger 的接口以及含义：

onElement() 每次往 window 增加一个元素的时候都会触发

* onEventTime() 当 event-time timer 被触发的时候会调用

* onProcessingTime() 当 processing-time timer 被触发的时候会调用

* onMerge() 对两个 trigger 的 state 进行 merge 操作

* clear() window 销毁的时候被调用

上面的接口中前三个会返回一个 TriggerResult，TriggerResult 有如下几种可能的选择：

* CONTINUE 不做任何事情

* FIRE 触发 window

* PURGE 清空整个 window 的元素并销毁窗口

* FIRE_AND_PURGE 触发窗口，然后销毁窗口

这里以org.apache.flink.streaming.api.windowing.triggers.ContinuousEventTimeTrigger为例进行剖析：

首先在创建对象的时候

	//触发的间隔时间
	private final long interval;
	//创建状态变量描述
	/** When merging we take the lowest of all fire timestamps as the new fire timestamp. */
	private final ReducingStateDescriptor<Long> stateDesc =
			new ReducingStateDescriptor<>("fire-time", new Min(), LongSerializer.INSTANCE);
	//构造方法
	private ContinuousEventTimeTrigger(long interval) {
		this.interval = interval;
	}

刚开始向window中增加元素的时候会触发onElement方法

	//每次往 window 增加一个元素的时候都会触发，但是不做任何事情
	@Override
	public TriggerResult onElement(Object element, long timestamp, W window, TriggerContext ctx) throws Exception {

		if (window.maxTimestamp() <= ctx.getCurrentWatermark()) {
			// if the watermark is already past the window fire immediately
			return TriggerResult.FIRE;
		} else {
			//注册定时器
			ctx.registerEventTimeTimer(window.maxTimestamp());
		}
		//获取当前分区的状态
		ReducingState<Long> fireTimestamp = ctx.getPartitionedState(stateDesc);
    //判断状态中的值
		if (fireTimestamp.get() == null) {
			//上次触发时间/开始放入元素的时间
			long start = timestamp - (timestamp % interval);
			//下次启动时间
			long nextFireTimestamp = start + interval;
			//注册定时器
			ctx.registerEventTimeTimer(nextFireTimestamp);
			//添加下次启动时间，不停的添加会导致存在多个触发时间，之后会进行merge操作
			fireTimestamp.add(nextFireTimestamp);
		}

		return TriggerResult.CONTINUE;
	}

当 event-time timer 被触发的时候会调用

	//当 event-time timer 被触发的时候会调用
	//time表示当前时间
	@Override
	public TriggerResult onEventTime(long time, W window, TriggerContext ctx) throws Exception {

		if (time == window.maxTimestamp()){
			//如果最大时间到了就会触发整个window，且不回进行下次触发
			return TriggerResult.FIRE;
		}

		ReducingState<Long> fireTimestampState = ctx.getPartitionedState(stateDesc);

		Long fireTimestamp = fireTimestampState.get();

		if (fireTimestamp != null && fireTimestamp == time) {
			//如果fireTimestamp不为空且是当前时间，那么触发window
      //清理当前状态
			fireTimestampState.clear();
			fireTimestampState.add(time + interval);
			//注册定时启动器，下次调用此方式的时间
			ctx.registerEventTimeTimer(time + interval);
			return TriggerResult.FIRE;
		}

		return TriggerResult.CONTINUE;
	}

通过同时存在好多触发器，会进行以下操作

	@Override
	public boolean canMerge() {
		return true;
	}

	//对多个 trigger 的 state 进行 merge 操作
	@Override
	public void onMerge(W window, OnMergeContext ctx) throws Exception {
		//将当前分区的state进行merge操作
		ctx.mergePartitionedState(stateDesc);
		//获取下次触发的时间
		Long nextFireTimestamp = ctx.getPartitionedState(stateDesc).get();
		if (nextFireTimestamp != null) {
			ctx.registerEventTimeTimer(nextFireTimestamp);
		}
	}

window 销毁的时候被调用

	//window 销毁的时候被调用
	@Override
	public void clear(W window, TriggerContext ctx) throws Exception {
		ReducingState<Long> fireTimestamp = ctx.getPartitionedState(stateDesc);
		Long timestamp = fireTimestamp.get();
		if (timestamp != null) {
			ctx.deleteEventTimeTimer(timestamp);
			fireTimestamp.clear();
		}
	}
