G1（Garbage-First）是JDK7-u4才推出商用的收集器；G1是一款面向服务器的垃圾收集器,主要针对配备多颗处理器及大容量内存的机器。以极高概率满足GC停顿时间要求的同时，还具备高吞吐量性能特征。被视为JDK1.7中HotSpot虚拟机的一个重要进化特征。G1的使命是在替换CMS，并且在JDK1.9已经成为默认的收集器。

2. G1内存模型

2.1 堆Heap

2.1.1 G1堆（Heap）（Region）

G1垃圾收集器采用的是区域化，分布式的垃圾收集器。其核心思想为将整个堆内存区域划分成大小相同的子区域（Region），它仍然属于分代收集器。Region分为Eden,Survivor,Tenured（Tenured还有一种细分 humongous，用来存放大小超过 region 50%以上的巨型对象）。

新生代的垃圾收集依然采用暂停所有应用线程的方式，将存活对象拷贝到老年代或者Survivor空间。老年代也分成很多区域，G1收集器通过将对象从一个区域复制到另外一个区域，完成了清理工作。这就意味着，在正常的处理过程中，G1完成了堆的压缩（至少是部分堆的压缩），这样也就不会有cms内存碎片问题的存在了。

在JVM启动时会自动设置这些区域的大小（区域大小范围“1MB~32MB”，默认设置2048个区域，即此时支持的最大内存“32MB*2048=65536M”，64G内存）。

-XX:+UseG1GC
-Xmx32g
-XX:MaxGCPauseMillis=200

其中-XX:+UseG1GC为开启G1垃圾收集器，-Xmx32g 设置堆内存的最大内存为32G，-XX:MaxGCPauseMillis=200设置GC的最大暂停时间为200ms。如果我们需要调优，在内存大小一定的情况下，我们只需要修改最大暂停时间即可。

当发生年轻代收集或混合收集时，通过计算GC与应用的耗费时间比，自动调整堆空间大小。如果GC频率太高，则通过增加堆大小，来减少GC频率，相应地GC占用的时间也随之降低；目标参数-XX:GCTimeRatio即为GC与应用的耗费时间比，G1默认为9，而CMS默认为99，因为CMS的设计原则是耗费在GC上的时间尽可能的少。另外，当空间不足，如对象空间分配或转移失败时，G1会首先尝试增加堆空间，如果扩容失败，则发起担保的Full GC。Full GC后，堆尺寸计算结果也会调整堆空间。

2.1.2 巨型对象（Humongous Region）

对象内存分配：

栈上分配
TLAB(Thread Local Allocation Buffer)线程本地分配缓冲区
Eden区中分配
Humongous区分配

一个大小达到甚至超过分区大小一半的对象称为巨型对象(Humongous Object)。

为什么会将Humongous Object直接分配在老年代：当线程为巨型分配空间时，不能简单在TLAB进行分配，因为巨型对象的移动成本很高，而且有可能一个分区不能容纳巨型对象。因此，巨型对象会直接在老年代分配，所占用的连续空间称为巨型分区(Humongous Region)。

什么时候回收Humongous Object：G1内部做了一个优化，一旦发现没有引用指向巨型对象，则可直接在年轻代收集周期中被回收。

巨型对象会独占一个、或多个连续分区，其中第一个分区被标记为开始巨型(StartsHumongous)，相邻连续分区被标记为连续巨型(ContinuesHumongous)。由于无法享受Lab带来的优化，并且确定一片连续的内存空间需要扫描整堆，因此确定巨型对象开始位置的成本非常高，如果可以，应用程序应避免生成巨型对象，并且可以适度调整Region的Size，将Humongous变为普通对象，降低Humongou的使用

2.1.3 卡(Card)，卡表（Card Table）

Card : 每个region又分为若干个大小相等的card，大小在128byte~512byte之间（一般为512Bytes），对象占用一个或者多个连续的card上

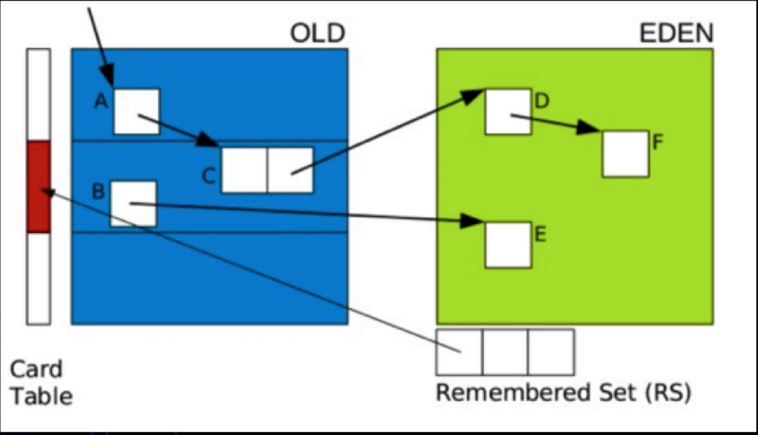

为什么会有卡表：来标记老年代的某一块内存区域中的对象是否持有新生代对象的引用，在Young GC时，不必查找整个老年代，加快GC Roots的标记。其他垃圾收集器是采用Card Table实现，而G1又引入了RSet的概念，详见2.1.4节

Card Table: 用于标记卡页的状态，每个卡表项对应一个卡页。HotSpot JVM的卡页（Card Page）大小为512字节，卡表（Card Table）被实现为一个简单的字节数组，用BitMap来实现。即卡表的每个标记项为1个字节。当对一个对象引用进行写操作时（对象引用改变），写屏障逻辑将会标记对象所在的卡页为dirty。OpenJDK/Oracle 1.6/1.7/1.8 JVM默认的卡标记简化逻辑如下：

CARD_TABLE [this address >> 9] = 0;

首先，计算对象引用所在卡页的卡表索引号。将地址右移9位，相当于用地址除以512（2的9次方）。可以这么理解，假设卡表卡页的起始地址为0，那么卡表项0、1、2对应的卡页起始地址分别为0、512、1024（卡表项索引号乘以卡页512字节）。

其次，通过卡表索引号，设置对应卡标识为dirty。

JVM-卡表（Card Table）

jvm的card table数据结构

以上两个博客对了解CardTable受益匪浅

2.1.4 Remember Set (RSet)

每个region中又有一个Rset，其维护着其它Region中的对象对本对象的引用。G1的RSet是在Card Table的基础上实现的：每个Region会记录下别的Region有指向自己的指针，并标记这些指针分别在哪些Card的范围内。这个RSet其实是一个Hash Table，Key是别的Region的起始地址，Value是一个集合，里面的元素是Card Table的Index。

G1对内存的使用以分区(Region)为单位，而对对象的分配则以卡片(Card)为单位。

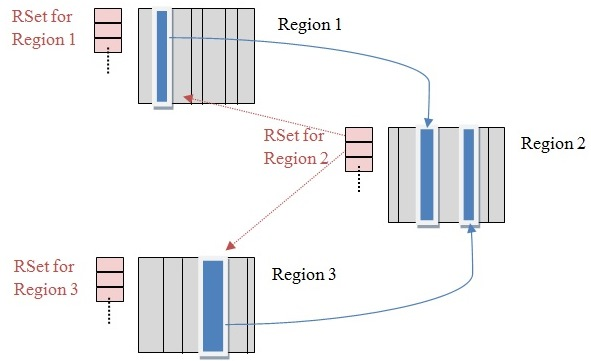

下图表示了RSet、Card和Region的关系：

Remembered Sets

上图中有三个Region，每个Region被分成了多个Card，在不同Region中的Card会相互引用，Region1中的Card中的对象引用了Region2中的Card中的对象，蓝色实线表示的就是points-out的关系，而在Region2的RSet中，记录了Region1的Card，即红色虚线表示的关系，这就是points-into。而维系RSet中的引用关系靠post-write barrier和Concurrent refinement threads来维护，操作伪代码如下

void oop_field_store(oop* field, oop new_value) {
  pre_write_barrier(field);             // pre-write barrier: for maintaining SATB invariant
  *field = new_value;                   // the actual store
  post_write_barrier(field, new_value); // post-write barrier: for tracking cross-region reference
}

由于Young GC发生得非常频繁，而Young GC时没有必要对位于老年代的 GC Roots 做全面的可达性分析。在GC过程中首先枚举根节点，根节点有可能在新生代中，也有可能在老年代中，也就是老年代对象引用新生代对象。

在CMS中，也有RSet的概念，在老年代中有一块区域用来记录指向新生代的引用。这是一种point-out，在进行Young GC时，扫描根时，仅仅需要扫描这一块区域，而不需要扫描整个老年代。

在G1中，并没有使用point-out，这是由于一个分区太小，分区数量太多，如果是用point-out的话，会造成大量的扫描浪费，有些根本不需要GC的分区引用也扫描了。于是G1中使用point-in来解决。point-in的意思是哪些分区引用了当前分区中的对象。这样，仅仅将这些对象当做根来扫描就避免了无效的扫描。由于新生代有多个，那么我们需要在新生代之间记录引用吗？这是不必要的，原因在于每次GC时，所有新生代都会被扫描，所以只需要记录老年代到新生代之间的引用即可。

需要注意的是，如果引用的对象很多，赋值器需要对每个引用做处理，赋值器开销会很大，为了解决赋值器开销这个问题，在G1 中Card Table默认情况下，每个卡都未被引用。当一个地址空间被引用时，这个地址空间对应的数组索引的值被标记为”0″，即标记为脏被引用，此外RSet也将这个数组下标记录下来。一般情况下，这个RSet其实是一个Hash Table，Key是别的Region的起始地址，Value是一个集合，里面的元素是Card Table的Index。

举例来说，如果region A的RSet里有一项的key是region B，value里有index为1234的card，它的意思就是region B的一个card里有引用指向region A。所以对region A来说，该RSet记录的是points-into的关系；而card table仍然记录了points-out的关系。

事实上，并非所有的引用都需要记录在RSet中，如果一个分区确定需要扫描，那么无需RSet也可以无遗漏的得到引用关系。那么引用源自本分区的对象，当然不用落入RSet中；同时，G1 GC每次都会对年轻代进行整体收集，因此引用源自年轻代的对象，也不需要在RSet中记录。最后只有老年代的分区可能会有RSet记录，这些分区称为拥有RSet分区(an RSet’s owning region)。

HotSpot实现：

Remember Set部分参照了以下博客，都是非常优秀的作者

jvm的card table数据结构

JVM 之 OopMap 和 RememberedSet

Java Hotspot G1 GC的一些关键技术

jvm G1 深度分析

2.1.5 Per Region Table(PRT)

RSet在内部使用Per Region Table(PRT)记录分区的引用情况。由于RSet的记录要占用分区的空间，如果一个分区非常"受欢迎"，那么RSet占用的空间会上升，从而降低分区的可用空间。G1应对这个问题采用了改变RSet的密度的方式，在PRT中将会以三种模式记录引用：

稀少：直接记录引用对象的卡片索引
细粒度：记录引用对象的分区索引
粗粒度：只记录引用情况，每个分区对应一个比特位

三种粒度的RSet都是通过PerRegionTable来维护内部数据的，可以查看其部分源码如下：

class PerRegionTable: public CHeapObj<mtGC> {
  friend class OtherRegionsTable;
  friend class HeapRegionRemSetIterator;

  HeapRegion*     _hr; // 来自其他分区的引用
  CHeapBitMap     _bm; // card索引存放的位图
  jint            _occupied; // 已占用的容量

  // next pointer for free/allocated 'all' list
  PerRegionTable* _next;

  // prev pointer for the allocated 'all' list
  PerRegionTable* _prev;

  // next pointer in collision list
  PerRegionTable * _collision_list_next;

  // Global free list of PRTs
  static PerRegionTable* volatile _free_list;

由上可知，粗粒度的PRT只是记录了引用数量，需要通过整堆扫描才能找出所有引用，因此扫描速度也是最慢的。

2.2 收集集合 (Collection Sets（CSet）)

CSet收集示意图

收集集合(CSet)代表每次GC暂停时回收的一系列目标分区。在任意一次收集暂停中，CSet所有分区都会被释放，内部存活的对象都会被转移到分配的空闲分区中。因此无论是年轻代收集，还是混合收集，工作的机制都是一致的。年轻代收集CSet只容纳年轻代分区，而混合收集会通过启发式算法，在老年代候选回收分区中，筛选出回收收益最高的分区添加到CSet中。

候选老年代分区的CSet准入条件，可以通过活跃度阈值-XX:G1MixedGCLiveThresholdPercent(默认85%)进行设置，从而拦截那些回收开销巨大的对象；同时，每次混合收集可以包含候选老年代分区，可根据CSet对堆的总大小占比-XX:G1OldCSetRegionThresholdPercent(默认10%)设置数量上限。

2.2.1 年轻代收集集合（CSet of Young Collection）

应用线程不断活动后，年轻代空间会被逐渐填满。当JVM分配对象到Eden区域失败(Eden区已满)时，便会触发一次STW式的年轻代收集。在年轻代收集中，Eden分区存活的对象将被拷贝到Survivor分区；原有Survivor分区存活的对象，将根据任期阈值(tenuring threshold)分别晋升到PLAB中，新的survivor分区和老年代分区。而原有的年轻代分区将被整体回收掉。

同时，年轻代收集还负责维护对象的年龄(存活次数)，辅助判断老化(tenuring)对象晋升的时候是到Survivor分区还是到老年代分区。年轻代收集首先先将晋升对象尺寸总和、对象年龄信息维护到年龄表中，再根据年龄表、Survivor尺寸、Survivor填充容量-XX:TargetSurvivorRatio(默认50%)、最大任期阈值-XX:MaxTenuringThreshold(默认15)，计算出一个恰当的任期阈值，凡是超过任期阈值的对象都会被晋升到老年代。

2.2.2 混合收集集合（CSet of Mixed Collection）

年轻代收集不断活动后，老年代的空间也会被逐渐填充。当老年代占用空间超过整堆比IHOP阈值-XX:InitiatingHeapOccupancyPercent(默认45%)时，G1就会启动一次混合垃圾收集周期。为了满足暂停目标，G1可能不能一口气将所有的候选分区收集掉，因此G1可能会产生连续多次的混合收集与应用线程交替执行，每次STW的混合收集与年轻代收集过程相类似。

为了确定包含到年轻代收集集合CSet的老年代分区，JVM通过参数混合周期的最大总次数-XX:G1MixedGCCountTarget(默认8)、堆废物百分比-XX:G1HeapWastePercent(默认5%)。通过候选老年代分区总数与混合周期最大总次数，确定每次包含到CSet的最小分区数量；根据堆废物百分比，当收集达到参数时，不再启动新的混合收集。而每次添加到CSet的分区，则通过计算得到的GC效率进行安排。

3. G1堆内存回收

3.1 RSet的维护

由于不能整堆扫描，又需要计算分区确切的活跃度，因此，G1需要一个增量式的完全标记并发算法，通过维护RSet，得到准确的分区引用信息。在G1中，RSet的维护主要来源两个方面：写栅栏(Write Barrier)和并发优化线程(Concurrence Refinement Threads)

3.1.1 栅栏(Write Barrier)

栅栏是指在原生代码片段中，当某些语句被执行时，栅栏代码也会被执行。而G1主要在赋值语句中，使用写前栅栏(Pre-Write Barrrier)和写后栅栏(Post-Write Barrrier)。事实上，写栅栏的指令序列开销非常昂贵，应用吞吐量也会根据栅栏复杂度而降低。

写前栅栏 Pre-Write Barrrier

即将执行一段赋值语句时，等式左侧对象将修改引用到另一个对象，那么等式左侧对象原先引用的对象所在分区将因此丧失一个引用，那么JVM就需要在赋值语句生效之前，记录丧失引用的对象。JVM并不会立即维护RSet，而是通过批量处理，在将来RSet更新(见SATB)。

写后栅栏 Post-Write Barrrier

当执行一段赋值语句后，等式右侧对象获取了左侧对象的引用，那么等式右侧对象所在分区的RSet也应该得到更新。同样为了降低开销，写后栅栏发生后，RSet也不会立即更新，同样只是记录此次更新日志，在将来批量处理(见Concurrence Refinement Threads)。

栅栏代码示意

3.1.2 起始快照算法(SATB)

起始快照算法 Snapshot at the beginning

Taiichi Tuasa贡献的增量式完全并发标记算法起始快照算法(SATB)，主要针对标记-清除垃圾收集器的并发标记阶段，非常适合G1的分区块的堆结构，同时解决了CMS的主要烦恼：重新标记暂停时间长带来的潜在风险。

SATB会创建一个对象图，相当于堆的逻辑快照，从而确保并发标记阶段所有的垃圾对象都能通过快照被鉴别出来。当赋值语句发生时，应用将会改变了它的对象图，那么JVM需要记录被覆盖的对象。因此写前栅栏会在引用变更前，将值记录在SATB日志或缓冲区中。每个线程都会独占一个SATB缓冲区，初始有256条记录空间。当空间用尽时，线程会分配新的SATB缓冲区继续使用，而原有的缓冲去则加入全局列表中。最终在并发标记阶段，并发标记线程(Concurrent Marking Threads)在标记的同时，还会定期检查和处理全局缓冲区列表的记录，然后根据标记位图分片的标记位，扫描引用字段来更新RSet。此过程又称为并发标记/SATB写前栅栏。

下面摘自：JVM性能调优实践——G1 垃圾收集器介绍篇

STAB核心的两个结构就是两个BitMap：previous位图保存了最近一次完成的标记信息，并发标记周期会创建并更新next位图，随着时间的推移，previous位图会越来越过时，最终在并发标记周期结束的时候，next位图会将previous位图覆盖掉。

bitmap分别存储着每个分区中，并发标记过程里的两个重要的变量：PTAMS(pre-top-at-mark-start，代表着分区上一次完成标记的位置) 以及NTAMS（next-top-at-mark-start，随着标记的进行会不断移动，一开始在top位置）。SATB通过控制两个变量的移动来进行标记。为了直观了解标记过程，如下图所示：
G1 GC并发标记 TAMS

3.1.3 并发优化线程Concurrence Refinement Threads

G1中使用基于Urs Hölzle的快速写栅栏，将栅栏开销缩减到2个额外的指令。栅栏将会更新一个card table type的结构来跟踪代间引用。当赋值语句发生后，写后栅栏会先通过G1的过滤技术判断是否是跨分区的引用更新，并将跨分区更新对象的卡片加入缓冲区序列，即更新日志缓冲区或脏卡片队列。与SATB类似，一旦日志缓冲区用尽，则分配一个新的日志缓冲区，并将原来的缓冲区加入全局列表中。

并发优化线程(Concurrence Refinement Threads)，只专注扫描日志缓冲区记录的卡片来维护更新RSet，线程最大数目可通过-XX:G1ConcRefinementThreads(默认等于-XX:ParellelGCThreads)设置。并发优化线程永远是活跃的，一旦发现全局列表有记录存在，就开始并发处理。如果记录增长很快或者来不及处理，那么通过阈值-X:G1ConcRefinementGreenZone/-XX:G1ConcRefinementYellowZone/-XX:G1ConcRefinementRedZone，G1会用分层的方式调度，使更多的线程处理全局列表。如果并发优化线程也不能跟上缓冲区数量，则Mutator线程(Java应用线程)会挂起应用并被加进来帮助处理，直到全部处理完。因此，必须避免此类场景出现。

3.2 并发标记周期

并发标记周期 Concurrent Marking Cycle

并发标记周期是G1中非常重要的阶段，这个阶段将会为混合收集周期识别垃圾最多的老年代分区。整个周期完成根标记、识别所有(可能)存活对象，并计算每个分区的活跃度，从而确定GC效率等级。

当达到IHOP阈值-XX:InitiatingHeapOccupancyPercent(老年代占整堆比，默认45%)时，便会触发并发标记周期。整个并发标记周期将由初始标记(Initial Mark)、根分区扫描(Root Region Scanning)、并发标记(Concurrent Marking)、重新标记(Remark)、清除(Cleanup)几个阶段组成。其中，初始标记(随年轻代收集一起活动)、重新标记、清除是STW的，而并发标记如果来不及标记存活对象，则可能在并发标记过程中，G1又触发了几次年轻代收集。

3.3 并发标记线程

可能是最全面的G1学习笔记

并发标记线程 Concurrent Marking Threads

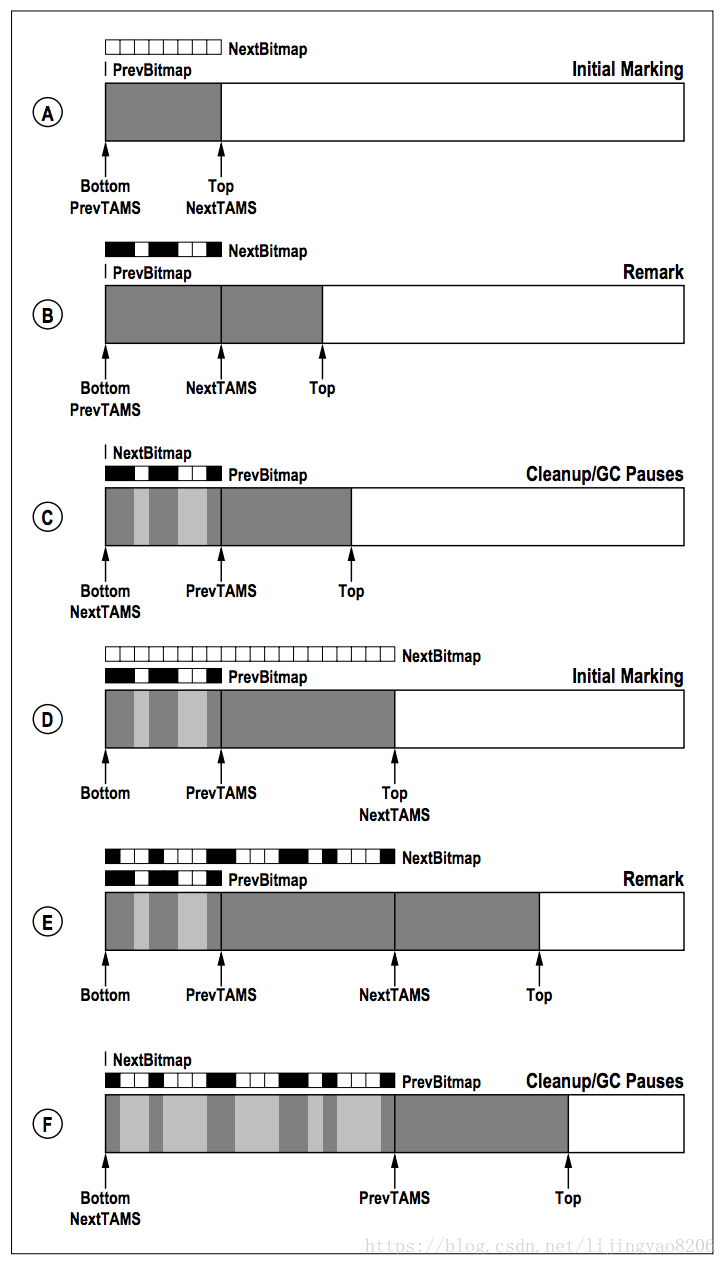

并发标记位图过程

要标记存活的对象，每个分区都需要创建位图(Bitmap)信息来存储标记数据，来确定标记周期内被分配的对象。G1采用了两个位图Previous Bitmap、Next Bitmap，来存储标记数据，Previous位图存储上次的标记数据，Next位图在标记周期内不断变化更新，同时Previous位图的标记数据也越来越过时，当标记周期结束后Next位图便替换Previous位图，成为上次标记的位图。同时，每个分区通过顶部开始标记(TAMS)，来记录已标记过的内存范围。同样的，G1使用了两个顶部开始标记Previous TAMS(PTAMS)、Next TAMS(NTAMS)，记录已标记的范围。

在并发标记阶段，G1会根据参数-XX:ConcGCThreads(默认GC线程数的1/4，即-XX:ParallelGCThreads/4)，分配并发标记线程(Concurrent Marking Threads)，进行标记活动。每个并发线程一次只扫描一个分区，并通过"手指"指针的方式优化获取分区。并发标记线程是爆发式的，在给定的时间段拼命干活，然后休息一段时间，再拼命干活。

每个并发标记周期，在初始标记STW的最后，G1会分配一个空的Next位图和一个指向分区顶部(Top)的NTAMS标记。Previous位图记录的上次标记数据，上次的标记位置，即PTAMS，在PTAMS与分区底部(Bottom)的范围内，所有的存活对象都已被标记。那么，在PTAMS与Top之间的对象都将是隐式存活(Implicitly Live)对象。在并发标记阶段，Next位图吸收了Previous位图的标记数据，同时每个分区都会有新的对象分配，则Top与NTAMS分离，前往更高的地址空间。在并发标记的一次标记中，并发标记线程将找出NTAMS与PTAMS之间的所有存活对象，将标记数据存储在Next位图中。同时，在NTAMS与Top之间的对象即成为已标记对象。如此不断地更新Next位图信息，并在清除阶段与Previous位图交换角色。

3.4 内存回收过程

3.4.1 初始标记

初始标记 Initial Mark

初始标记(Initial Mark)负责标记所有能被直接可达的根对象(原生栈对象、全局对象、JNI对象)，根是对象图的起点，因此初始标记需要将Java应用线程暂停掉，也就是需要一个STW的时间段。事实上，当达到IHOP阈值时，G1并不会立即发起并发标记周期，而是等待下一次年轻代收集，利用年轻代收集的STW时间段，完成初始标记，这种方式称为借道(Piggybacking)。在初始标记暂停中，分区的NTAMS都被设置到分区顶部Top，初始标记是并发执行，直到所有的分区处理完。

3.4.2 根分区扫描

根分区扫描 Root Region Scanning

在初始标记暂停结束后，年轻代收集也完成的对象复制到Survivor的工作，应用线程开始活跃起来。此时为了保证标记算法的正确性，所有新复制到Survivor分区的对象，都需要被扫描并标记成根，这个过程称为根分区扫描(Root Region Scanning)，同时扫描的Suvivor分区也被称为根分区(Root Region)。根分区扫描必须在下一次年轻代垃圾收集启动前完成(并发标记的过程中，可能会被若干次年轻代垃圾收集打断)，因为每次GC会产生新的存活对象集合。

3.4.3 并发标记

并发标记 Concurrent Marking

和应用线程并发执行，并发标记线程在并发标记阶段启动，由参数-XX:ConcGCThreads(默认GC线程数的1/4，即-XX:ParallelGCThreads/4)控制启动数量，每个线程每次只扫描一个分区，从而标记出存活对象图。在这一阶段会处理Previous/Next标记位图，扫描标记对象的引用字段。同时，并发标记线程还会定期检查和处理STAB全局缓冲区列表的记录，更新对象引用信息。参数-XX:+ClassUnloadingWithConcurrentMark会开启一个优化，如果一个类不可达(不是对象不可达)，则在重新标记阶段，这个类就会被直接卸载。所有的标记任务必须在堆满前就完成扫描，如果并发标记耗时很长，那么有可能在并发标记过程中，又经历了几次年轻代收集。如果堆满前没有完成标记任务，则会触发担保机制，经历一次长时间的串行Full GC。

3.4.4 存活数据计算

存活数据计算 Live Data Accounting

存活数据计算(Live Data Accounting)是标记操作的附加产物，只要一个对象被标记，同时会被计算字节数，并计入分区空间。只有NTAMS以下的对象会被标记和计算，在标记周期的最后，Next位图将被清空，等待下次标记周期。

3.4.5 重新标记

重新标记 Remark

重新标记(Remark)是最后一个标记阶段。在该阶段中，G1需要一个暂停的时间，去处理剩下的SATB日志缓冲区和所有更新，找出所有未被访问的存活对象，同时安全完成存活数据计算。这个阶段也是并行执行的，通过参数-XX:ParallelGCThread可设置GC暂停时可用的GC线程数。同时，引用处理也是重新标记阶段的一部分，所有重度使用引用对象(弱引用、软引用、虚引用、最终引用)的应用都会在引用处理上产生开销。

3.4.6 清除

清除 Cleanup

紧挨着重新标记阶段的清除(Clean)阶段也是STW的。Previous/Next标记位图、以及PTAMS/NTAMS，都会在清除阶段交换角色。清除阶段主要执行以下操作：

RSet梳理，启发式算法会根据活跃度和RSet尺寸对分区定义不同等级，同时RSet数理也有助于发现无用的引用。参数-XX:+PrintAdaptiveSizePolicy可以开启打印启发式算法决策细节；
整理堆分区，为混合收集周期识别回收收益高(基于释放空间和暂停目标)的老年代分区集合；
识别所有空闲分区，即发现无存活对象的分区。该分区可在清除阶段直接回收，无需等待下次收集周期。

4. 年轻代收集/混合收集周期

年轻代收集和混合收集周期，是G1回收空间的主要活动。当应用运行开始时，堆内存可用空间还比较大，只会在年轻代满时，触发年轻代收集；随着老年代内存增长，当到达IHOP阈值-XX:InitiatingHeapOccupancyPercent(老年代占整堆比，默认45%)时，G1开始着手准备收集老年代空间。首先经历并发标记周期，识别出高收益的老年代分区，前文已述。但随后G1并不会马上开始一次混合收集，而是让应用线程先运行一段时间，等待触发一次年轻代收集。在这次STW中，G1将保准整理混合收集周期。接着再次让应用线程运行，当接下来的几次年轻代收集时，将会有老年代分区加入到CSet中，即触发混合收集，这些连续多次的混合收集称为混合收集周期(Mixed Collection Cycle)。

4.1 GC工作线程数

GC工作线程数 -XX:ParallelGCThreads

JVM可以通过参数-XX:ParallelGCThreads进行指定GC工作的线程数量。参数-XX:ParallelGCThreads默认值并不是固定的，而是根据当前的CPU资源进行计算。如果用户没有指定，且CPU小于等于8，则默认与CPU核数相等；若CPU大于8，则默认JVM会经过计算得到一个小于CPU核数的线程数；当然也可以人工指定与CPU核数相等。

4.2 年轻代收集

年轻代收集 Young Collection

每次收集过程中，既有并行执行的活动，也有串行执行的活动，但都可以是多线程的。在并行执行的任务中，如果某个任务过重，会导致其他线程在等待某项任务的处理，需要对这些地方进行优化。

4.2.1 并行活动

外部根分区扫描 Ext Root Scanning：此活动对堆外的根(JVM系统目录、VM数据结构、JNI线程句柄、硬件寄存器、全局变量、线程对栈根)进行扫描，发现那些没有加入到暂停收集集合CSet中的对象。如果系统目录(单根)拥有大量加载的类，最终可能其他并行活动结束后，该活动依然没有结束而带来的等待时间。
更新已记忆集合 Update RS：并发优化线程会对脏卡片的分区进行扫描更新日志缓冲区来更新RSet，但只会处理全局缓冲列表。作为补充，所有被记录但是还没有被优化线程处理的剩余缓冲区，会在该阶段处理，变成已处理缓冲区(Processed Buffers)。为了限制花在更新RSet的时间，可以设置暂停占用百分比-XX:G1RSetUpdatingPauseTimePercent(默认10%，即-XX:MaxGCPauseMills/10)。值得注意的是，如果更新日志缓冲区更新的任务不降低，单纯地减少RSet的更新时间，会导致暂停中被处理的缓冲区减少，将日志缓冲区更新工作推到并发优化线程上，从而增加对Java应用线程资源的争夺。
RSet扫描 Scan RS：在收集当前CSet之前，考虑到分区外的引用，必须扫描CSet分区的RSet。如果RSet发生粗化，则会增加RSet的扫描时间。开启诊断模式-XX:UnlockDiagnosticVMOptions后，通过参数-XX:+G1SummarizeRSetStats可以确定并发优化线程是否能够及时处理更新日志缓冲区，并提供更多的信息，来帮助为RSet粗化总数提供窗口。参数-XX：G1SummarizeRSetStatsPeriod=n可设置RSet的统计周期，即经历多少此GC后进行一次统计
代码根扫描 Code Root Scanning：对代码根集合进行扫描，扫描JVM编译后代码Native Method的引用信息(nmethod扫描)，进行RSet扫描。事实上，只有CSet分区中的RSet有强代码根时，才会做nmethod扫描，查找对CSet的引用。
转移和回收 Object Copy：通过选定的CSet以及CSet分区完整的引用集，将执行暂停时间的主要部分：CSet分区存活对象的转移、CSet分区空间的回收。通过工作窃取机制来负载均衡地选定复制对象的线程，并且复制和扫描对象被转移的存活对象将拷贝到每个GC线程分配缓冲区GCLAB。G1会通过计算，预测分区复制所花费的时间，从而调整年轻代的尺寸。
终止 Termination：完成上述任务后，如果任务队列已空，则工作线程会发起终止要求。如果还有其他线程继续工作，空闲的线程会通过工作窃取机制尝试帮助其他线程处理。而单独执行根分区扫描的线程，如果任务过重，最终会晚于终止。
GC外部的并行活动 GC Worker Other：该部分并非GC的活动，而是JVM的活动导致占用了GC暂停时间(例如JNI编译)。

4.2.2 串行活动

代码根更新 Code Root Fixup：根据转移对象更新代码根。
代码根清理 Code Root Purge：清理代码根集合表。
清除全局卡片标记 Clear CT：在任意收集周期会扫描CSet与RSet记录的PRT，扫描时会在全局卡片表中进行标记，防止重复扫描。在收集周期的最后将会清除全局卡片表中的已扫描标志。
选择下次收集集合 Choose CSet：该部分主要用于并发标记周期后的年轻代收集、以及混合收集中，在这些收集过程中，由于有老年代候选分区的加入，往往需要对下次收集的范围做出界定；但单纯的年轻代收集中，所有收集的分区都会被收集，不存在选择。
引用处理 Ref Proc：主要针对软引用、弱引用、虚引用、final引用、JNI引用。当Ref Proc占用时间过多时，可选择使用参数-XX:ParallelRefProcEnabled激活多线程引用处理。G1希望应用能小心使用软引用，因为软引用会一直占据内存空间直到空间耗尽时被Full GC回收掉；即使未发生Full GC，软引用对内存的占用，也会导致GC次数的增加。
引用排队 Ref Enq：此项活动可能会导致RSet的更新，此时会通过记录日志，将关联的卡片标记为脏卡片。
卡片重新脏化 Redirty Cards：重新脏化卡片。
回收空闲巨型分区 Humongous Reclaim：G1做了一个优化：通过查看所有根对象以及年轻代分区的RSet，如果确定RSet中巨型对象没有任何引用，则说明G1发现了一个不可达的巨型对象，该对象分区会被回收。
释放分区 Free CSet：回收CSet分区的所有空间，并加入到空闲分区中。
其他活动 Other：GC中可能还会经历其他耗时很小的活动，如修复JNI句柄等。

4.2.3 并发标记周期后的年轻代收集

并发标记周期后的年轻代收集 Young Collection Following Concurrent Marking Cycle

当G1发起并发标记周期之后，并不会马上开始混合收集。G1会先等待下一次年轻代收集，然后在该收集阶段中，确定下次混合收集的CSet(Choose CSet)。

4.2.4 混合收集周期

混合收集周期 Mixed Collection Cycle

单次的混合收集与年轻代收集并无二致。根据暂停目标，老年代的分区可能不能一次暂停收集中被处理完，G1会发起连续多次的混合收集，称为混合收集周期(Mixed Collection Cycle)。G1会计算每次加入到CSet中的分区数量、混合收集进行次数，并且在上次的年轻代收集、以及接下来的混合收集中，G1会确定下次加入CSet的分区集(Choose CSet)，并且确定是否结束混合收集周期。

4.3 转移失败的担保机制 Full GC

转移失败(Evacuation Failure)是指当G1无法在堆空间中申请新的分区时，G1便会触发担保机制，执行一次STW式的、单线程的Full GC。Full GC会对整堆做标记清除和压缩，最后将只包含纯粹的存活对象。参数-XX:G1ReservePercent(默认10%)可以保留空间，来应对晋升模式下的异常情况，最大占用整堆50%，更大也无意义。

G1在以下场景中会触发Full GC，同时会在日志中记录to-space-exhausted以及Evacuation Failure：

从年轻代分区拷贝存活对象时，无法找到可用的空闲分区
从老年代分区转移存活对象时，无法找到可用的空闲分区
分配巨型对象时在老年代无法找到足够的连续分区

由于G1的应用场合往往堆内存都比较大，所以Full GC的收集代价非常昂贵，应该避免Full GC的发生。

5. 垃圾回收算法之三色标记算法

参考博客地址: jvm G1 深度分析

5.1 三色标记描述

在并发的可达性分析算法中使用三色标记（Tri-color Marking）来标记对象是否被收集器访问过：

白色：表示对象尚未被垃圾收集器访问过。显然在可达性分析刚刚开始的阶段，所有的对象都是白色的，若在分析结束的阶段，仍然是白色的对象，即代表不可达。
黑色：表示对象已经被垃圾收集器访问过，且这个对象的所有引用都已经扫描过。黑色的对象代表已经扫描过，它是安全存活的，如果有其他对象引用指向了黑色对象，无须重新扫描一遍。黑色对象不可能直接（不经过灰色对象）指向某个白色对象。
灰色：表示对象已经被垃圾收集器访问过，但这个对象上至少存在一个引用还没有被扫描过。

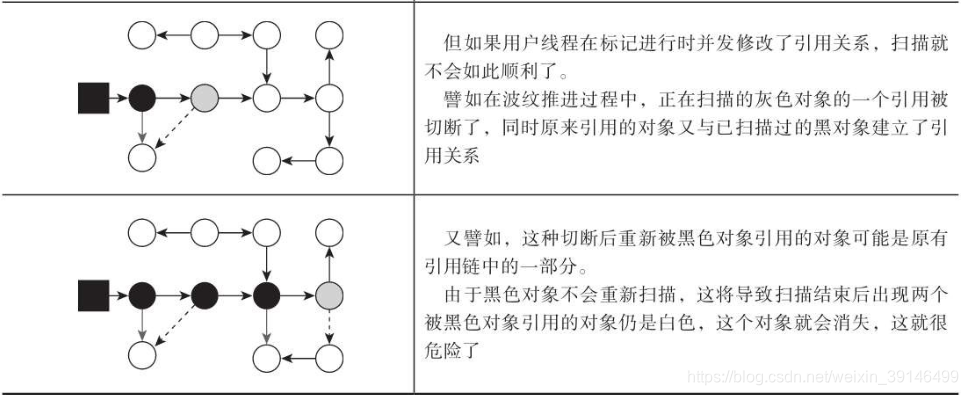

可达性分析的扫描过程，其实就是一股以灰色为波峰的波纹从黑向白推进的过程，但是在并发的推进过程中会产生“对象消失”的问题，如图：


5.2 三色标记带来的问题

如图：在并发标记过程中，用户线程也在运行，用户线程有可能会修改对象的引用关系，如上两种情况。

5.2.1 对象消失

对象消失理论，只有同时满足才会发生对象消失：

赋值器插入了一条或多条从黑色对象到白色对象的新引用；
赋值器删除了全部从灰色对象到该白色对象的直接或间接引用；

要解决对象消失问题只需要破坏其中一条就行了，目前常用有两种方案：

增量更新（Incremental Update）:增量更新在增加引用时的写屏障中触发新的对象引用的标记（三色标记法），增量更新要破坏的是第一个条件，当黑色对象插入新的指向白色对象的引用关系时，就将这个新插入的引用记录下来，等并发扫描结束之后，再将这些记录过的引用关系中的黑色对象为根，重新扫描一次。这可以简化理解为，黑色对象一旦新插入了指向白色对象的引用之后，它就变回灰色对象了。
原始快照（Snapshot At TheBeginning，SATB）:原始快照要破坏的是第二个条件，当灰色对象要删除指向白色对象的引用关系时，就将这个要删除的引用记录下来，在并发扫描结束之后，再将这些记录过的引用关系中的灰色对象为根，重新扫描一次。这也可以简化理解为，无论引用关系删除与否，都会按照刚刚开始扫描那一刻的对象图快照来进行搜索。

以上无论是对引用关系记录的插入还是删除，虚拟机的记录操作都是通过写屏障实现的。CMS是基于增量更新来做并发标记的，G1、Shenandoah则是用原始快照来实现。

6 调优实践

6.1 G1参数设置与说明

指定使用G1收集器：
"-XX:+UseG1GC"

为G1设置暂停时间目标，默认值为200毫秒：如果设置的太小，会影响吞吐量。需要在暂停时间何吞吐量做均衡
"-XX:MaxGCPauseMillis"

当整个Java堆的占用率达到参数值时，开始并发标记阶段；默认为45：
"-XX:InitiatingHeapOccupancyPercent"

设置每个Region大小，范围1MB到32MB；目标是在最小Java堆时可以拥有约2048个Region:
"-XX:G1HeapRegionSize"

新生代最小值，默认值5%:
"-XX:G1NewSizePercent"

新生代最大值，默认值60%:
"-XX:G1MaxNewSizePercent"

设置STW期间，并行GC线程数，最大值为8，如果CPU数量超过8，则为CPU数量的5/8
"-XX:ParallelGCThreads"

设置并发标记阶段，并行执行的线程数:
"-XX:ConcGCThreads"

设置量清代与老年代的比率（Yong/Tenured）,默认为2，显示设置年轻代大小会导致MaxGCPauseMillis失效
“-XX:NewRatio”

设置Eden与survivor的比率（Eden/survivor）,默认为8
“-XX:SurvivorRatio”

新生代保存到老生代的岁数
“-XX:MaxTenuringThreshold”

设置预留空间的空间百分比，以降低目标空间的溢出风险，默认为10%
“-XX:G1ReservePercent”
