本文详细解析了SpringMVC的运行流程，从用户请求到服务器响应的全过程，包括DispatcherServlet的作用、HandlerMapping的配置、HandlerAdapter的选择、拦截器的执行顺序、数据转换与验证、视图渲染及异常处理。

SpringMVC 运行流程：

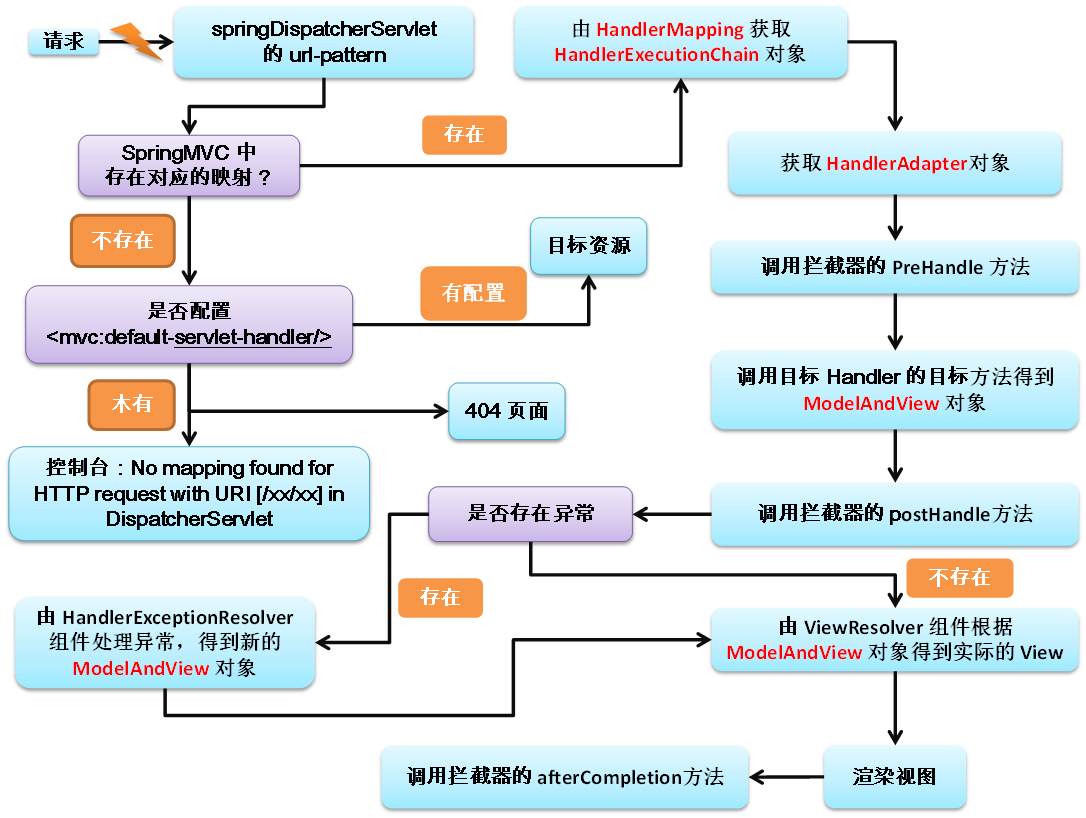

运行流程图解

(1）用户向服务器发送请求，请求被SpringMVC 前端控制器 DispatcherServlet捕获；

(2）DispatcherServlet对请求URL进行解析，得到请求资源标识符（URI）:判断请求URI对应的映射

① 不存在：

再判断是否配置了mvc:default-servlet-handler：

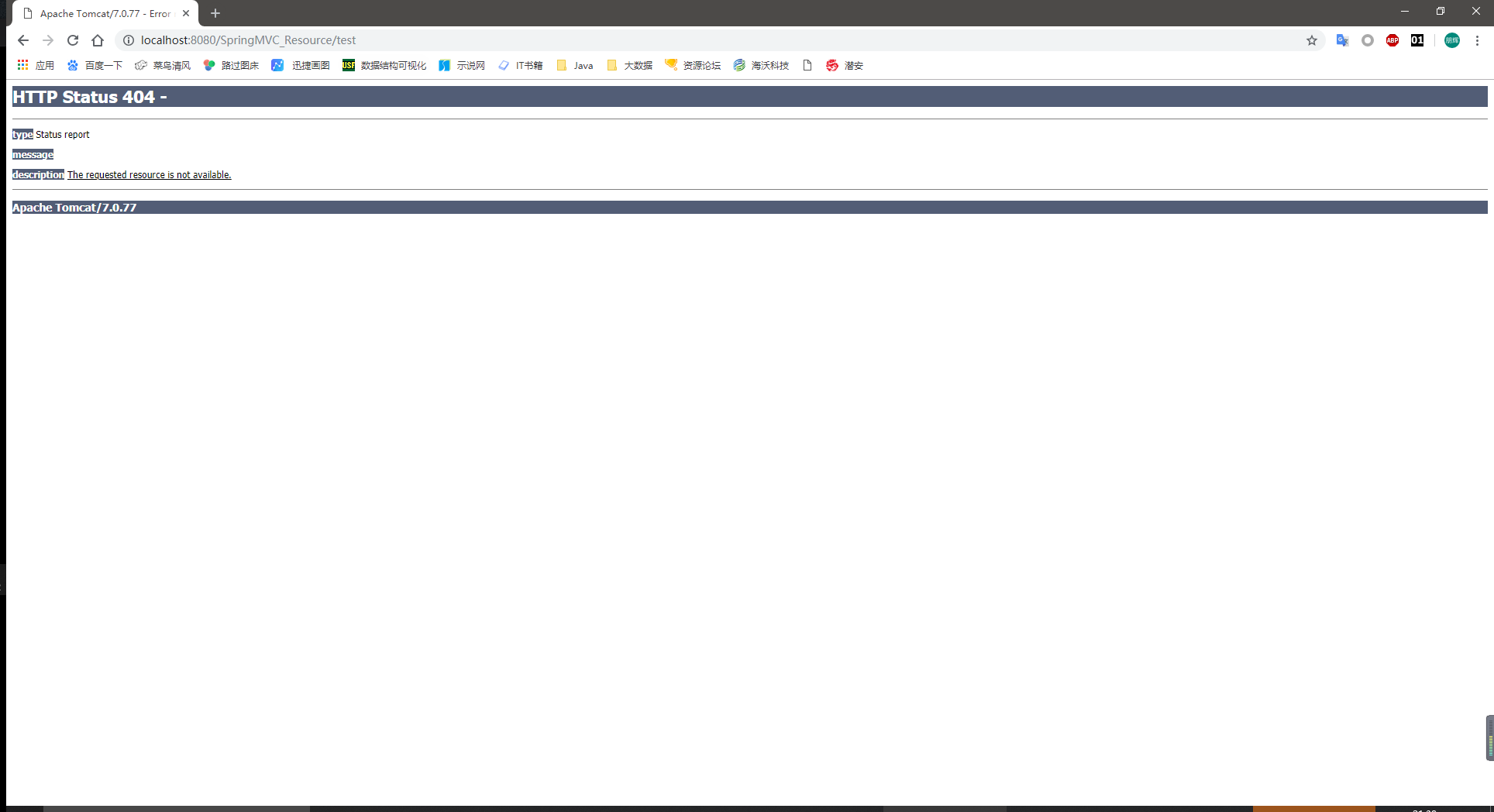

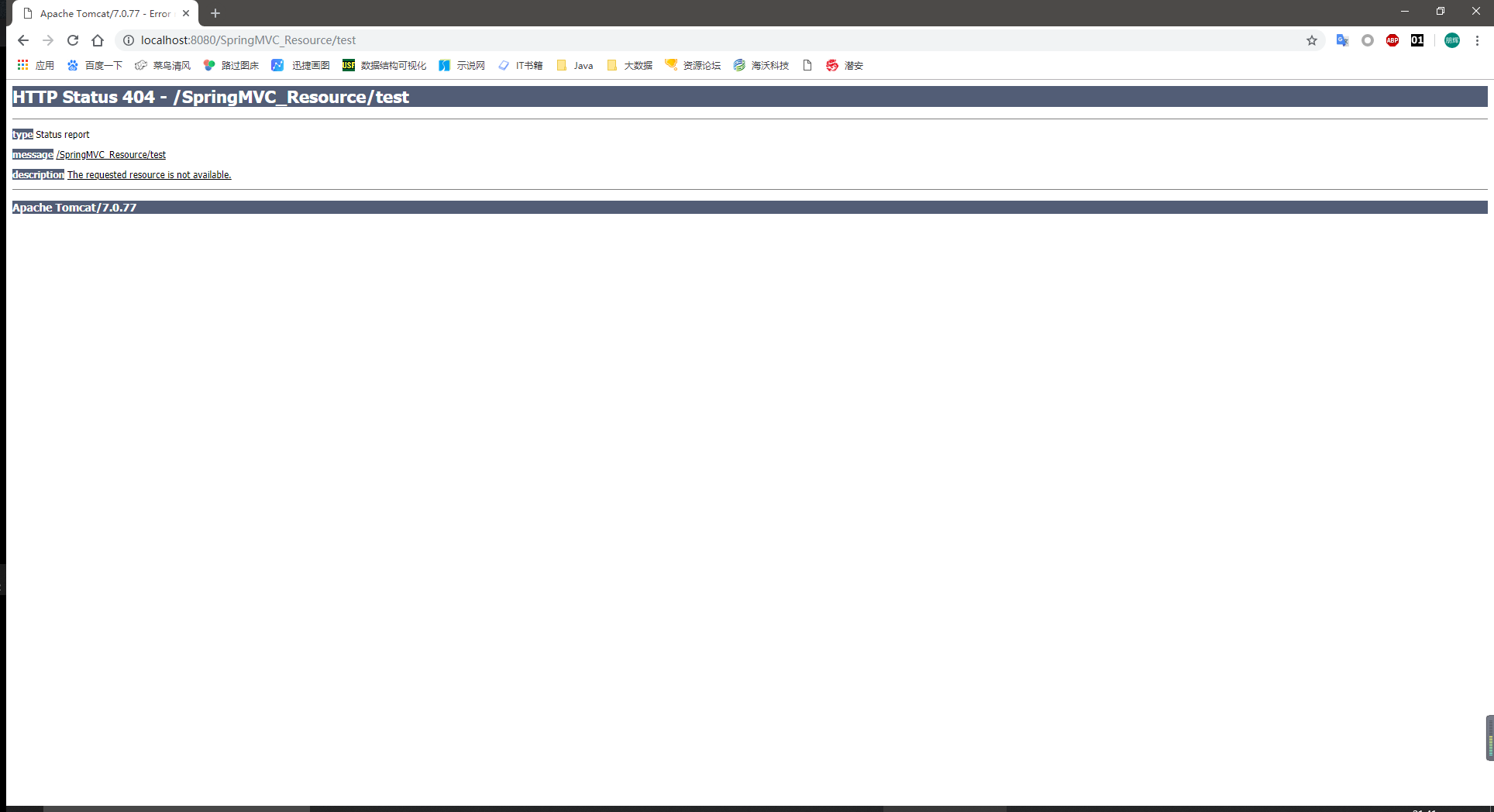

如果没配置，则控制台报映射查找不到，客户端展示404错误

如果有配置，则执行目标资源（一般为静态资源，如：JS,CSS,HTML）

② 存在：

执行下面流程

(3）根据该URI，调用HandlerMapping获得该Handler配置的所有相关的对象（包括Handler对象以及Handler对象对应的拦截器），最后以HandlerExecutionChain对象的形式返回；

(4） DispatcherServlet 根据获得的Handler，选择一个合适的HandlerAdapter。

(5）如果成功获得HandlerAdapter后，此时将开始执行拦截器的preHandler(…)方法【正向】

(6）提取Request中的模型数据，填充Handler入参，开始执行Handler（Controller)方法，处理请求。在填充Handler的入参过程中，根据你的配置，Spring将帮你做一些额外的工作：

① HttpMessageConveter：将请求消息（如Json、xml等数据）转换成一个对象，将对象转换为指定的响应信息

② 数据转换：对请求消息进行数据转换。如String转换成Integer、Double等

③ 数据根式化：对请求消息进行数据格式化。如将字符串转换成格式化数字或格式化日期等

④ 数据验证：验证数据的有效性（长度、格式等），验证结果存储到BindingResult或Error中

(7） Handler执行完成后，向DispatcherServlet 返回一个ModelAndView对象；

(8）此时将开始执行拦截器的postHandle(…)方法【逆向】

(9）根据返回的ModelAndView（此时会判断是否存在异常：如果存在异常，则执行HandlerExceptionResolver进行异常处理）选择一个适合的ViewResolver（必须是已经注册到Spring容器中的ViewResolver)返回给DispatcherServlet，根据Model和View，来渲染视图

(10）在返回给客户端时需要执行拦截器的AfterCompletion方法【逆向】

(11）将渲染结果返回给客户端

代码

web.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:mvc="http://www.springframework.org/schema/mvc"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context.xsd http://www.springframework.org/schema/mvc http://www.springframework.org/schema/mvc/spring-mvc.xsd">

    <!--组件扫描-->
    <context:component-scan base-package="com.hph.springmvc"></context:component-scan>
    <!--视图解析器-->
    <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver">
        <property name="prefix" value="/WEB-INF/views/"></property>
        <property name="suffix" value=".jsp"></property>
    </bean>
</beans>

SpringmvcHandler

package com.hph.springmvc.handler;

import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;

@Controller
public class SpringmvcHandler {
    @RequestMapping("/hello")
    public String hello() {
        return "success";
    }
}

index.jsp

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
  <head>
    <title>流程分析</title>
  </head>
  <body>
  <a href="hello">Hello SpringMVC</a>
  </body>
</html>

success.jsp

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>成功页面</title>
</head>
<body>
<h1>Success Page</h1>
</body>
</html>

springmvc.xml配置文件加上

1
2
3

<!--处理静态资源-->
<mvc:default-servlet-handler/>
<mvc:annotation-driven/>
