本文详细介绍研华ADAM4050数字量输入输出模块的RS485通讯设置步骤及注意事项。强调4050不兼容Modbus协议，需使用Advantech专有协议，并通过AdamApax.NETUtility工具进行调试。文章指导如何检查硬件接线和通讯故障，完成通讯程序设计。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

研华数字量输入输出ADAM4050通讯有如下几点注意事项

RS485通讯
不兼容Modbus协议
只能使用Advantech协议(即研华协议)
输入输出都是低电平触发

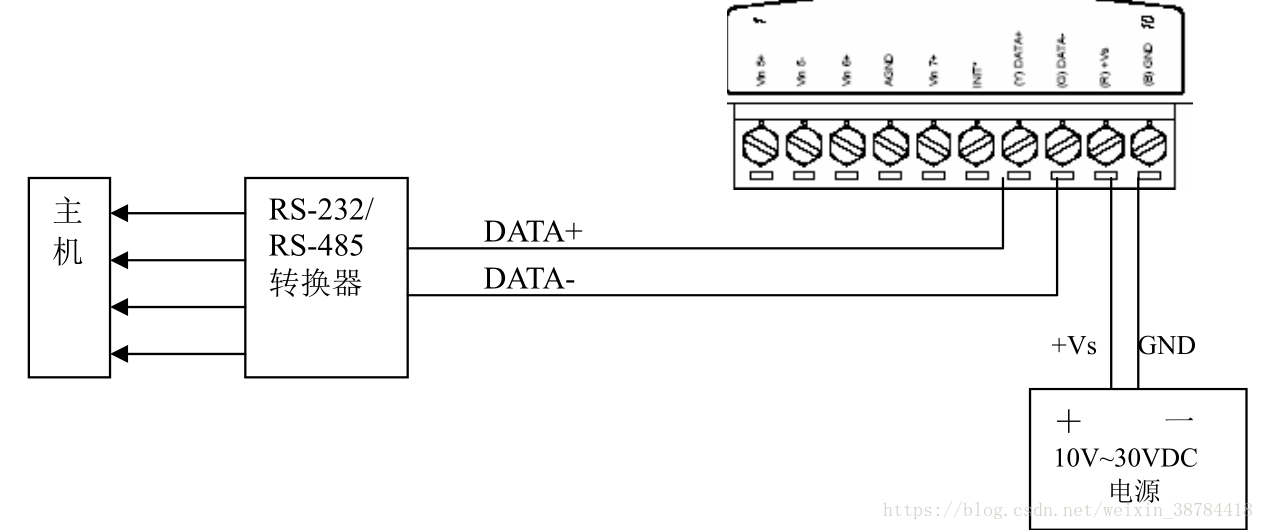

硬件接线

ADAM—4050硬件接线

通讯

4050不兼容modbus通讯协议，因此无法使用市场上常用的串口调试助手调试，需安装研华专用的调试工具调试(AdamApax .NET Utility)
安装完成调试后工具后，打开工具进行调试，调试的目的主要是检查硬件接线是否有问题、RS232转RS485是否有故障
调试完成后，进行通讯程序设计

完成以上步骤，基本上4050通讯就完成了，接下来就可以实际运用了

相关资料可以到研华官网下载或者找客服
