硬件环境FT2000/4+X100，单板结构，对外显示，运行银行麒麟操作系统。
## 二 生成X100.BIN，烧写在桥片X100的QSPI Flash中
-
下载“x100_pack_v1.7_0909.tar";
-
解压此文件；
-
参考飞腾文件”X100 固件打包工具说明V1.0.0“
-
在此文件主目录下执行”./my_scripts/theone“，编译一下看环境是否存在问题；
-

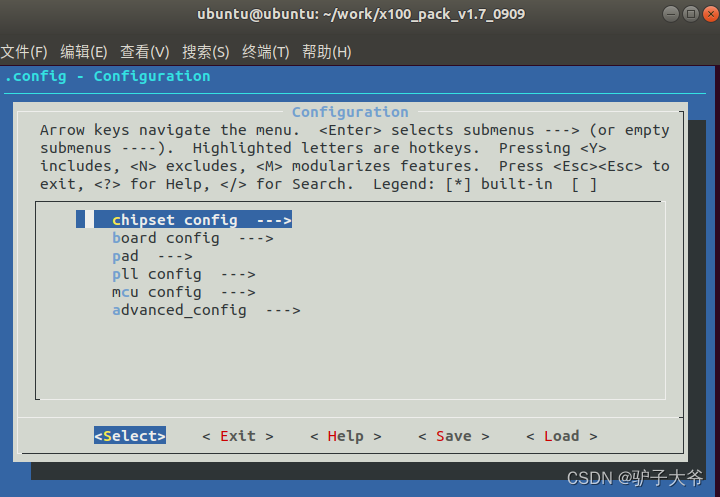

执行”./my_scripts/fix_parameter.sh“ 进行配置参数，进入图形化界面，
[ ]选项，按空格来选择，[]表示选中。*
-

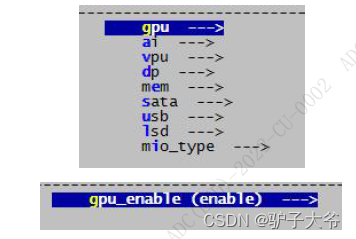

chipset config
该项用于配置主板上X100 具体使用的接口。
6.1.1 配置GPU
GPU使能 (使用了3路DP)
6.1.2 AI设置
AI未使能
6.1.3 VPU设置
VPU使能
6.1.4 DP配置
DP0 、DP1、DP 2 三路使能
6.1.5 MEM显存配置
使能显存
显存容量为8GB；（用了两片CXDB5CCAM-MK，单片32Gb）
6.1.6 SATA配置
只使用了SATA0，其余两路未使能
6.1.7 USB配置
USB0设计为USB3.0;USB1设计为USB3.0；USB2设计为USB2.0；其余USB未使用

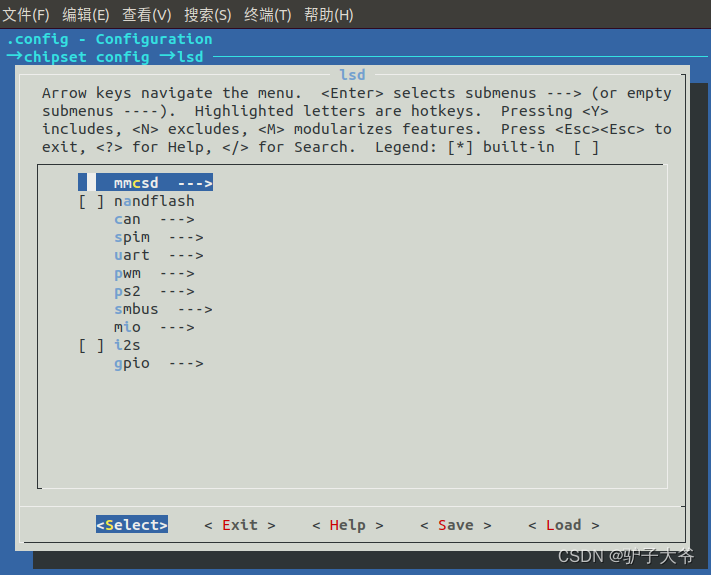

6.1.8 LSD配置
mmcsd:MMC、SD、TF、SDIO、SDMMC接口未使用
nandflash未使用
can未使用
SPI0使用，SPI1未使用
UART接口4路均使用
PWM0使用，其余未使用
PS2未使用
SMBUS未使用
MIO接口在lsd配置下先使能，还需要在MIO_type下继续配置
I2S未使用
GPIO0及GPIO1使用

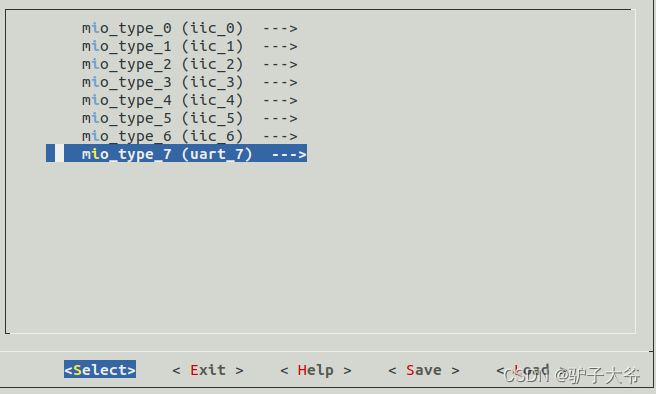

6.1.9 MIO_TYPE配置
mio_type0 配置为I2C（接RTC）；
mio_type1 配置为I2C（接RTC中断）；不知道对错，原理设计问题？？？
mio_type2 配置为任意模式都行，未使用，默认配置I2C；
mio_type3配置为任意模式都行，未使用，默认配置I2C；
mio_type4配置为任意模式都行，未使用，默认配置I2C；
mio_type5配置为任意模式都行，未使用，默认配置I2C；实际使用为GPIO；
mio_type6配置为任意模式都行，未使用，默认配置I2C；实际使用为GPIO；
mio_type7 配置为UART.
-

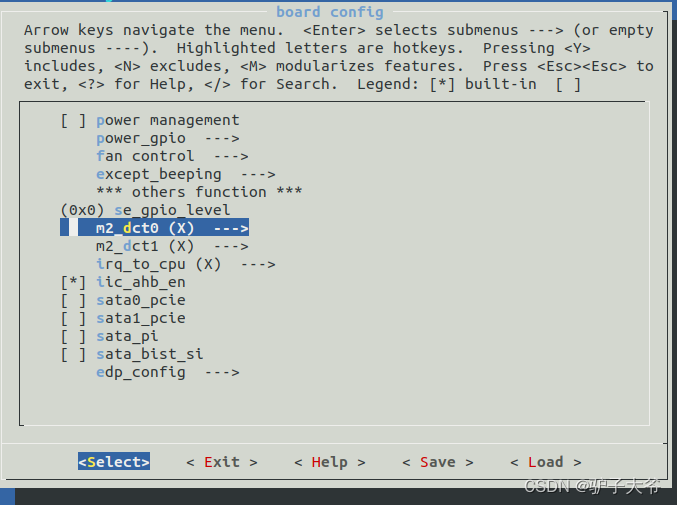

board config配置
7.1 电源管理
未使用X100做电源管理，不选择
不选中power_management。并配置power_gpio 中的reset_cpu 即可。 配置为GPIO22
7.2 配置风扇控制fan control
X100 PWM0使用，PWM1未使用
7.3 配置蜂鸣器except_beeping
未使用 -
配置se_gpio_level
当se 不做电源管理时，需要配置se_gpio_level:se_gpio[0:7]的输入输出配置。
bit[15:8] : 表示se_gpio_7-0 的有效引脚。1 表示输出， 0 表示输入。
bit[7:0] : 表示se_gpio_7-0 的电平输出。1 表示高电平， 0 表示低电平。
例：配置为0x404 表示SE_GPIO2 输出高电平。
配置为0X0000； -
配置m2_dct_x
m2_dct_x(x=0,1)：sata0 和sata1 接口协议检测信号，选择某个se_gpio（x=x,0,1…31）引脚作为输入信号。高电平sata，低电平nvme(pcie)协议。配置该功能则后面的sata_pcie 配置无效。本项需要根据主板硬件连接方式进行配置。若主板硬件没有设计此功能，则选择x 即可。
mSATA只接在SATA0接口上，未引出管教作为判断是SATA还是NVME。因此选X。 -
配置irq_to_cpu
根据主板硬件连接方式选择某个se_gpio（x=x,0,1…31）引脚作为X100 输出上报cpu 中断信号。
中断管教SE_GPIO[23]，选23。 -
配置iic_ahb_en 配置
iic_ahb_en：使能与cpu 通信IIC 的接口，根据主板硬件是否连接进行配置；X100 做电源管理时通常需要连接并使能该项。
没有选择X100做电源管理，因此不选。 -

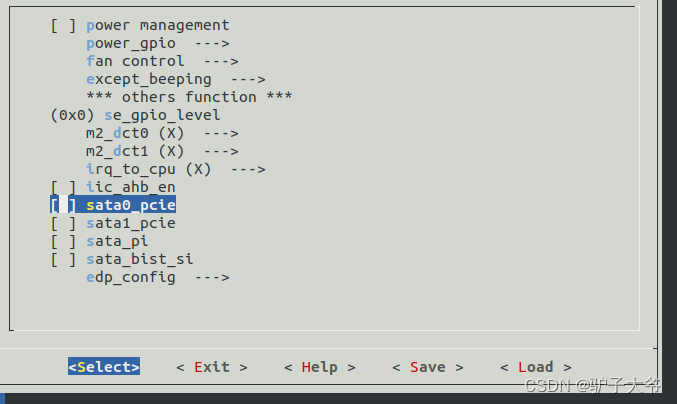

配置sata_pcie
sata_pcie 复用功能选择位，选中则为sata 功能。不选择则为pcie 或dp2 功能。
SATA0设计为SATA接口；
SATA1未用
SATA2为dp输出；
因为在6.1.1 、 6.1.4、 6.1.6章节中已经配置了，所以配置界面只出现sata0_pcie和sata1_pcie.两个都不选。
-
配置sata_pi
sata_pi：sata 接口的管控，可以控制sata 的开关。如果不勾选，代表uefi 控制sata，需要与uefi 搭配，默认勾选可以正常使用。
因为采用UEFI控制FT2000-4，因此选择。 -
配置sata_bist_si
sata_bist_si：用于sata 的SI 测试。生成固件用于SI 测试时需选择该项。
为了方便调试，不选择。 -
配置edp_config
不是笔记本，外接显示器，因此不使能，DP背光控制。不选择 -
pad配置（需要参考”飞腾X100_pad参数适配表“进行配置）
该项用于配置X100 的pad 引脚状态和复用功能
16.1 pad_qspi_config 配置
根据主板pad 引脚硬件设计进行qspi 信号的引脚配置，配置上下拉和驱动能力.
只使用了CS0，一路QSPI，其余未用，

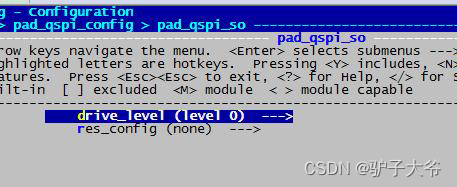

进入pad_qspi_config 配置界面。

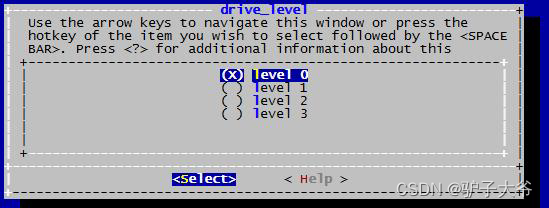

pad_qspi_so 为例，进入配置界面，选择drive_level 驱动能力。
共4 个等级的驱动能力，一般保持默认level0 即可。若信号电平状态不理想，可以适当调高驱动能力。
res_config 是复位时的内部电阻弱上下拉或none 状态。
QSPI_flash外部使用了上下拉电阻，因此选NONE模式即可。
16.2 pad_sig_config 配置
见“飞腾X100_pad参数适配表“
17. pll config配置
该项用于配置gpu 与gbus（显存）频率，二者没有关联。

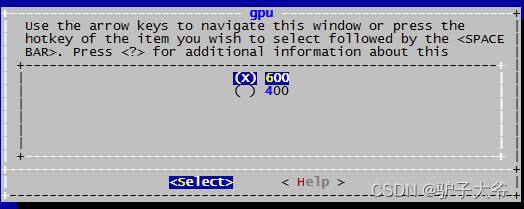

进入gpu 配置界面，共2 种频率可选，商业级X100 芯片可以选择600MHz 或400MHz
的gpu 频率。工业级芯片选择400MHz 频率。因此选择400MHz.

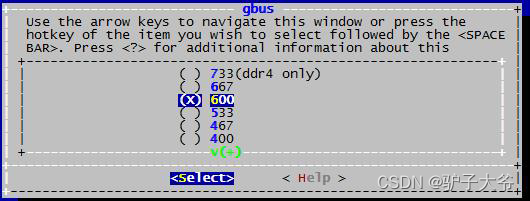

配置显存gbus 频率。
根据主板选择的显存型号有多种显存频率可以配置，比如：选择600 是
600*4=2400Mbps 的频率。
18. mcu config配置
该项用于配置显存相关信息。显存分为DDR 的LPDDR4 选择与配置。
18.1 LPDDR4 配置

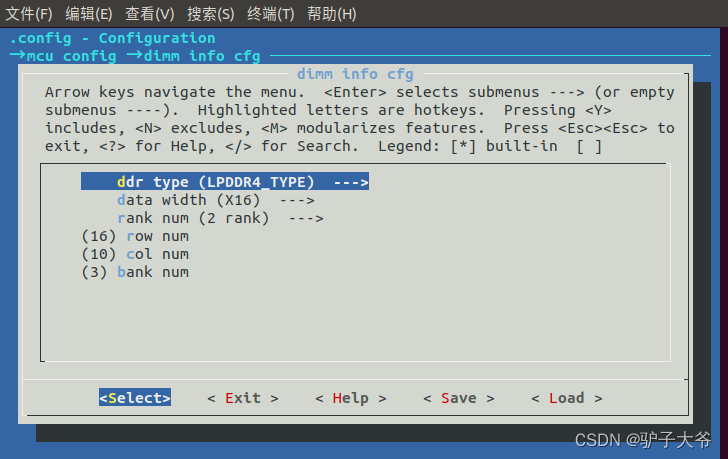

根据主板使用的显存类型，LPDDR4，先进入mcu 配置界面，首先选择dimm info
cfg 配置。选择LPDDR4_TYPE
根据主板使用的显存类型，参考显存颗粒手册中有关数据位宽，rank、bank 数，行列值
进行填写配置。选择data width为X16；
采用 LPDDR4内存芯片，型号CXDB5CCAM-MK，配置参数如下：

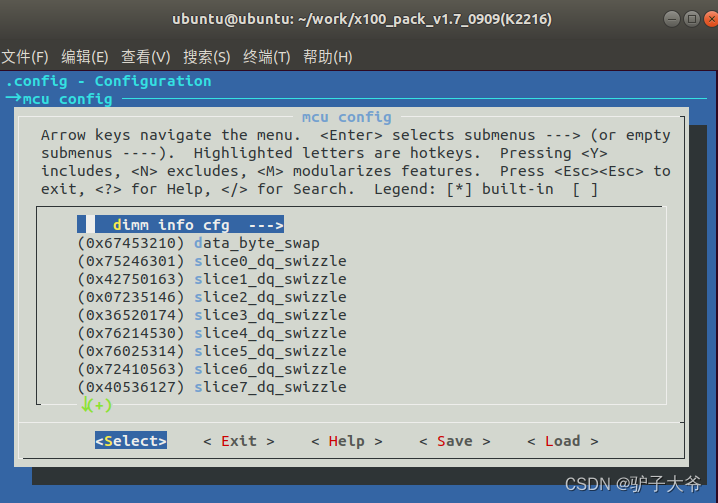

LPDDR4 需要配置slice 的顺序。参考飞腾”基于X100 的LPDDR4 颗粒线序配置指导建议“
配置后，参数如下
mcu training param cfg 是可选项，不选择时会自适应，选择后会根据配置参数training。
没有特殊需求保持默认不选中即可。
19. advanced_config配置
19.1 display_logo 配置
是否使能logo，开启提前显示功能
选择dc_config 进入配置界面，进入dc 的提前显示功能配置界面。选择enable 后在uefi显示之前，x100 会提前显示飞腾logo。该功能生效不能证明uefi 下的显示是否正常。仅支持dp0,1，仅支持1080p。
19.2 port_si_config 配置
si 测试相关配置，如果不需要保持默认即可。
- 编译生成烧写文件
执行./my_scrpits/theone 脚本，得到最终烧录固件，名称为fx-all.bin。
总结
1.硬件设计完成后，通过配置工具逐一配置接口及信号，能发现不少问题；
2.MIO接口的使用，分为UART、I2C、PWM，设计时候，要充分考虑；
3.SMBUS接口，可以直接用在整机系统里面；
4.蜂鸣器BUZZER信号，对于系统检测有很大帮助，在不接蜂鸣器的情况下，可以通过MCU或FPGA的IO接口读取信号（信号可以在配置工具中配置好），然后通过MCU或FPGA的UART打印出来，方便调试及系统自检。
