Power Designer使用教程

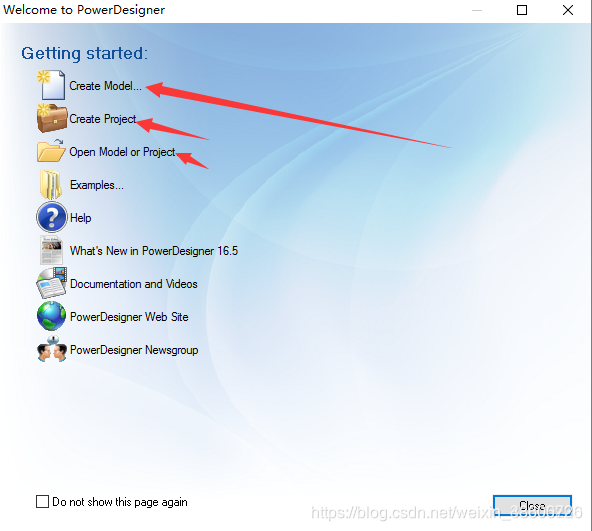

打开软件便看到此页面

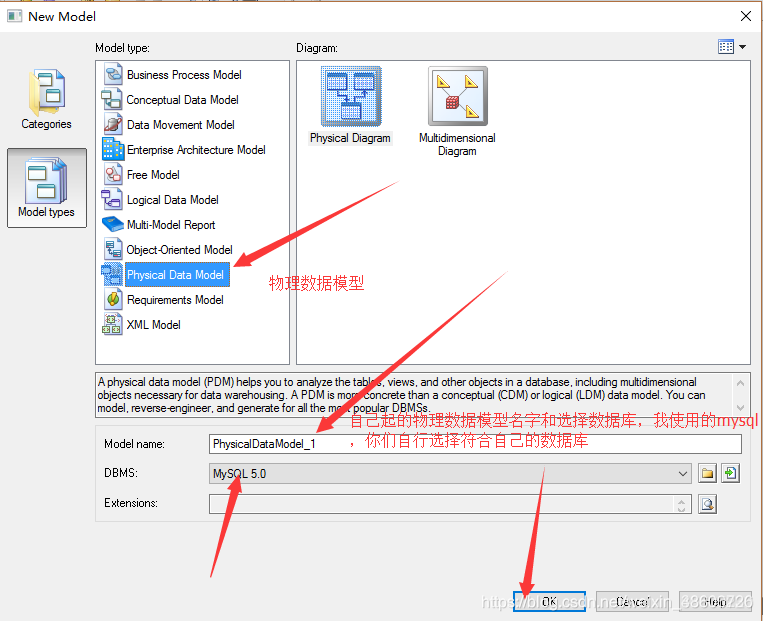

点击File–>New Model

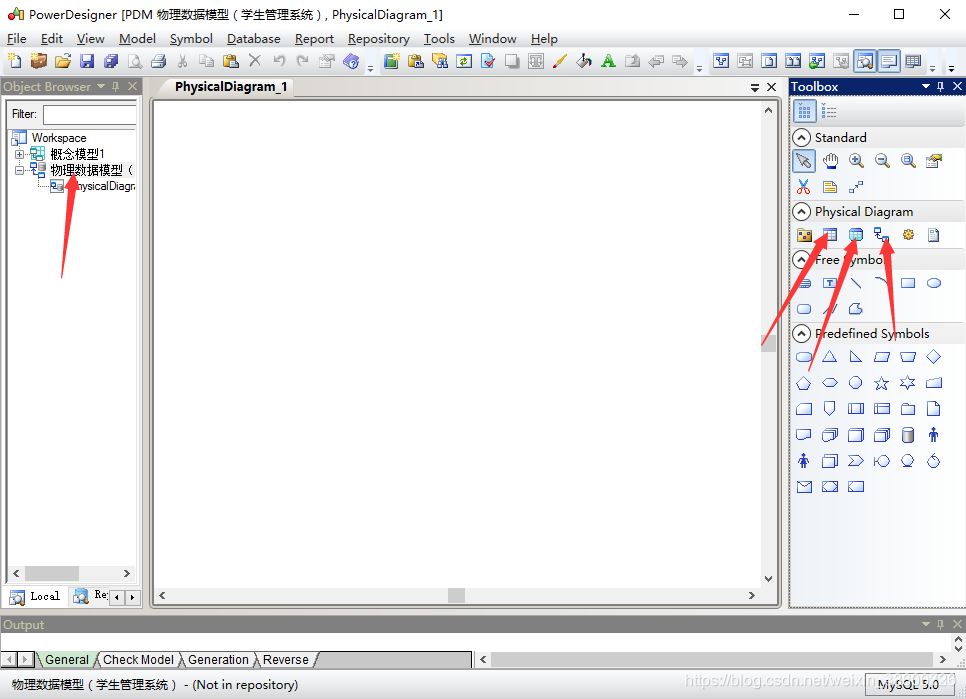

创建好的页面便是这样

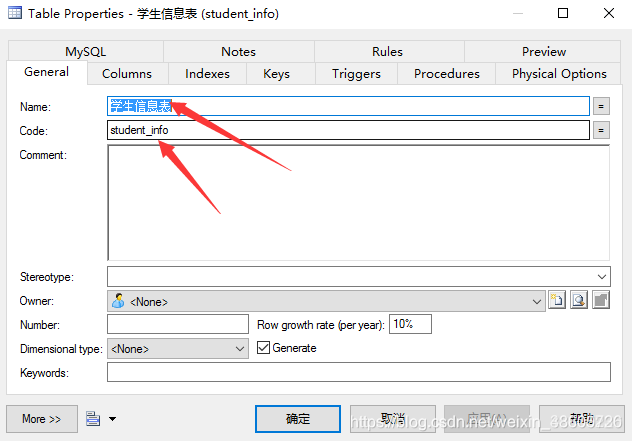

鼠标先点击右边table这个按钮然后在新建的物理模型点一下，即可新建一个表，然后双击新建如下图所示，在General的name和code填上自己需要的，点击应用即可，如下图：

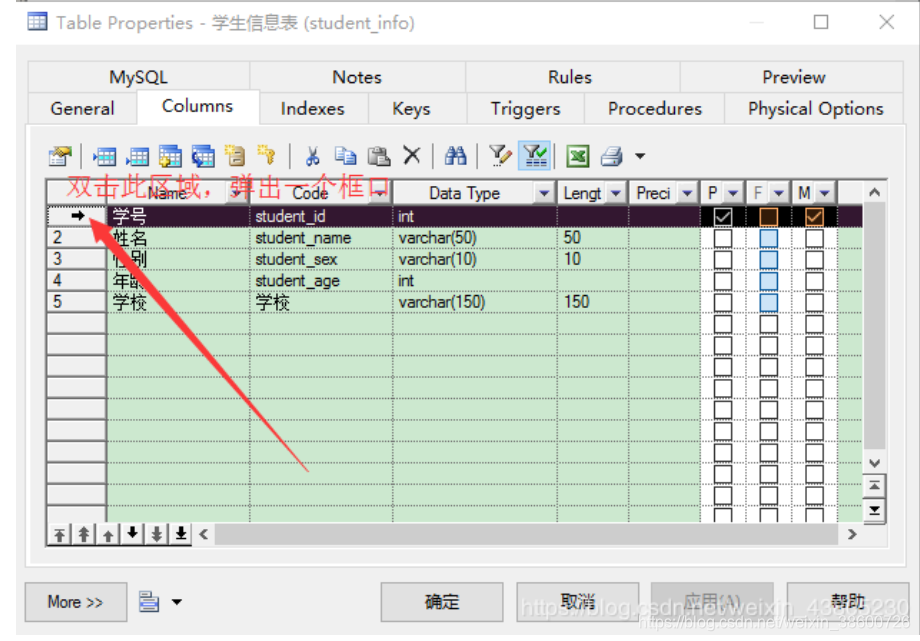

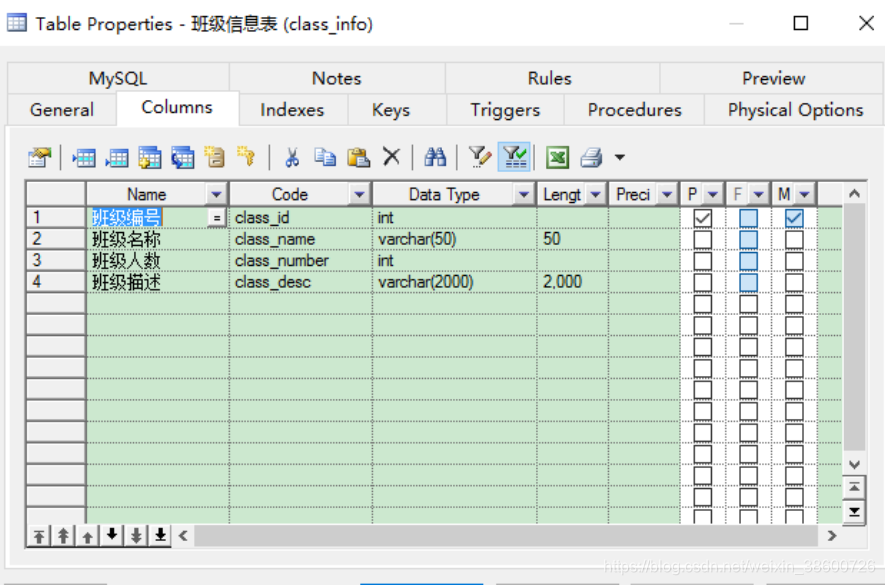

然后点击Columns,如下图设置，需要注意的就是P （primary主键） , F （foreign key外键） , M（mandatory强制性的，代表不可为空

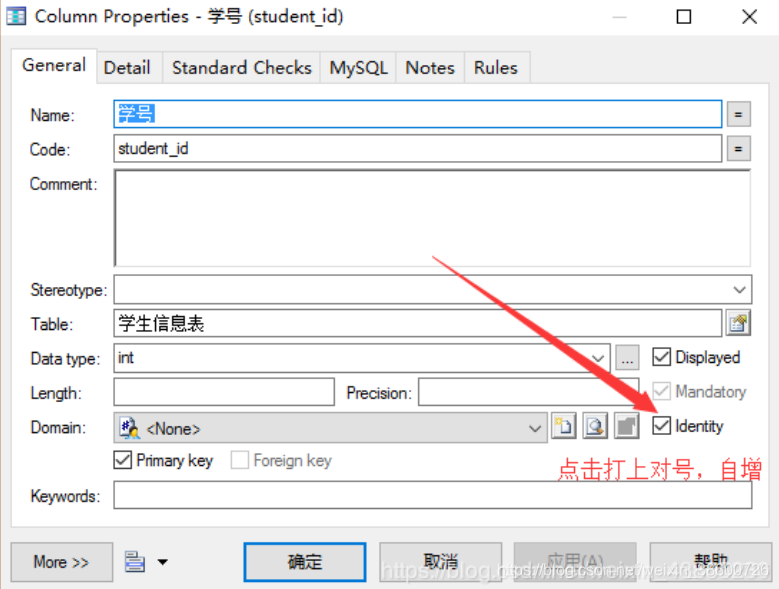

在下面的这个点上对号即可，就设置好了自增

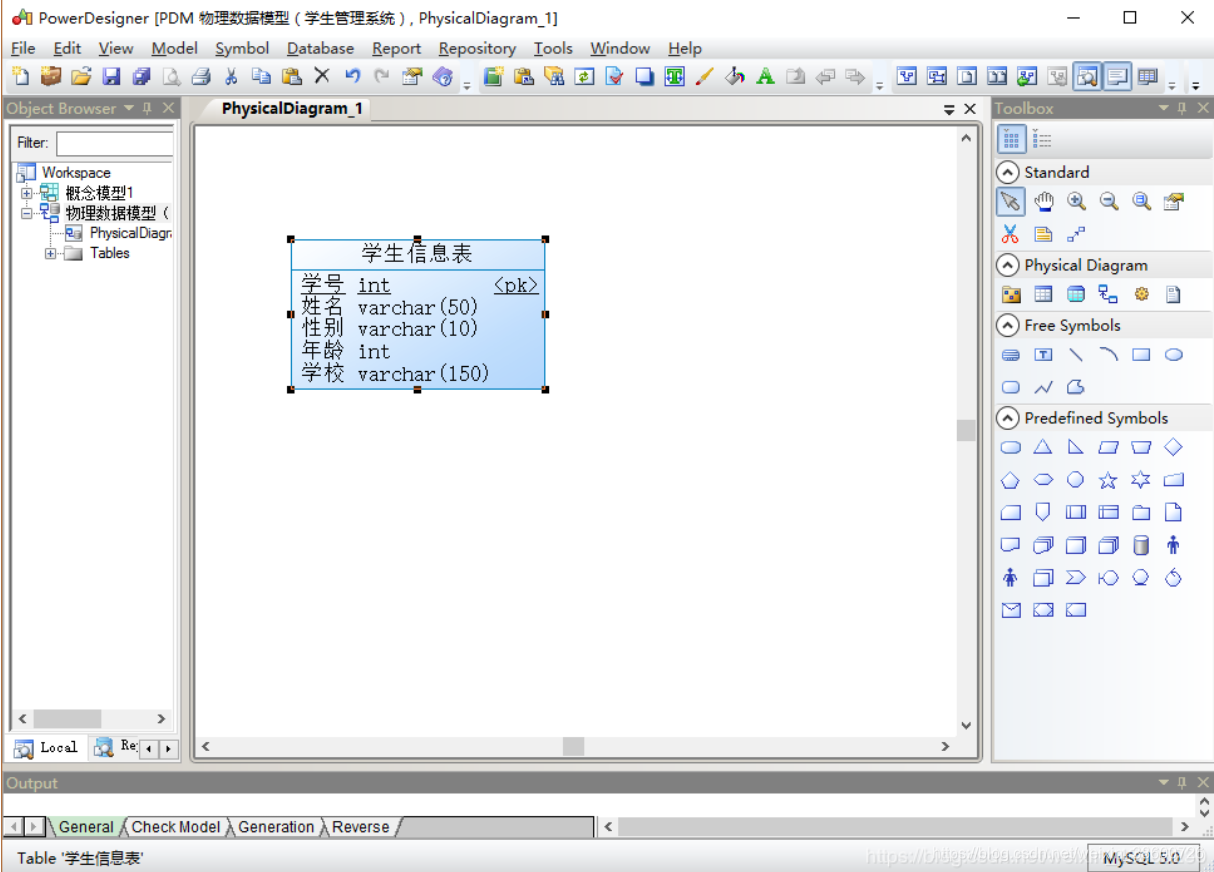

全部完成后便是这样

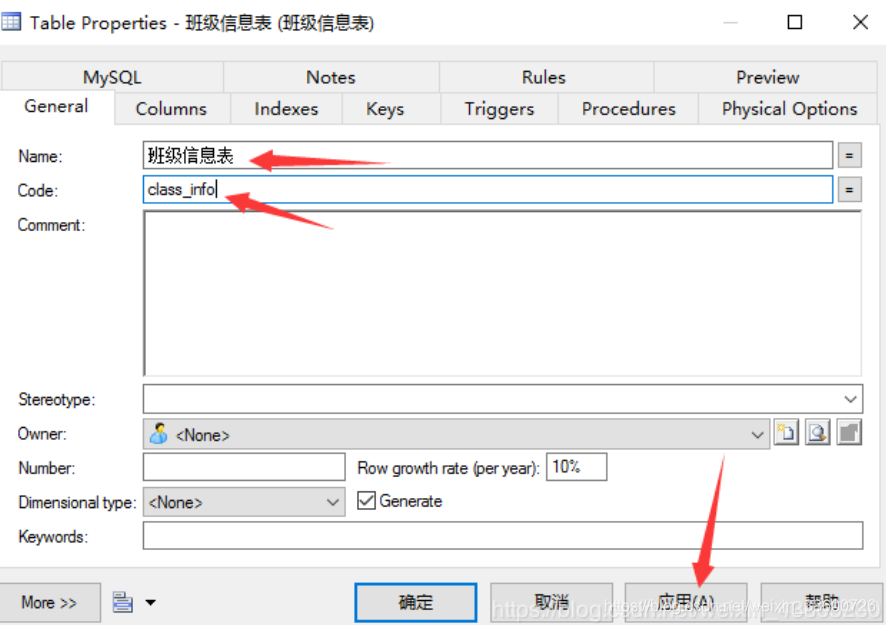

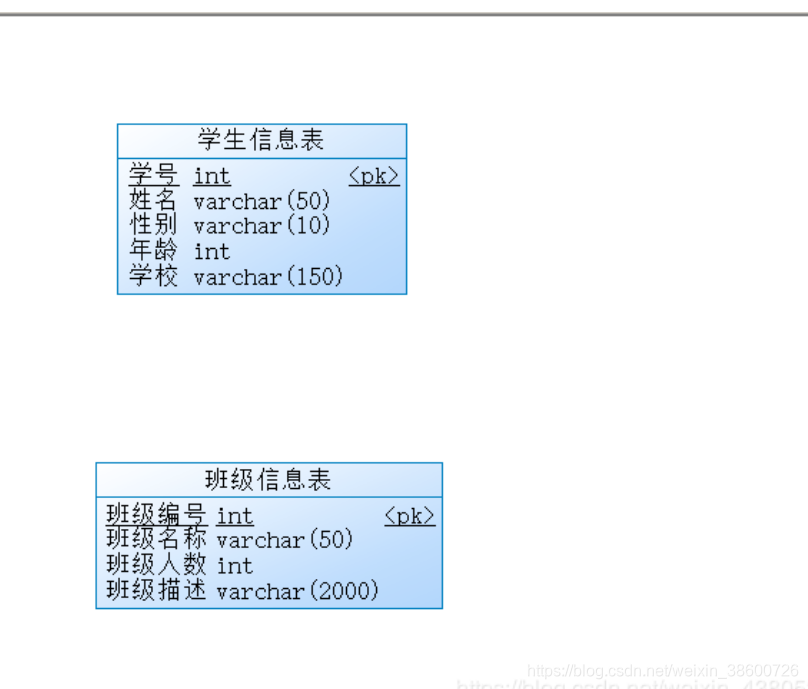

班级物理模型同理如下图所示创建即可

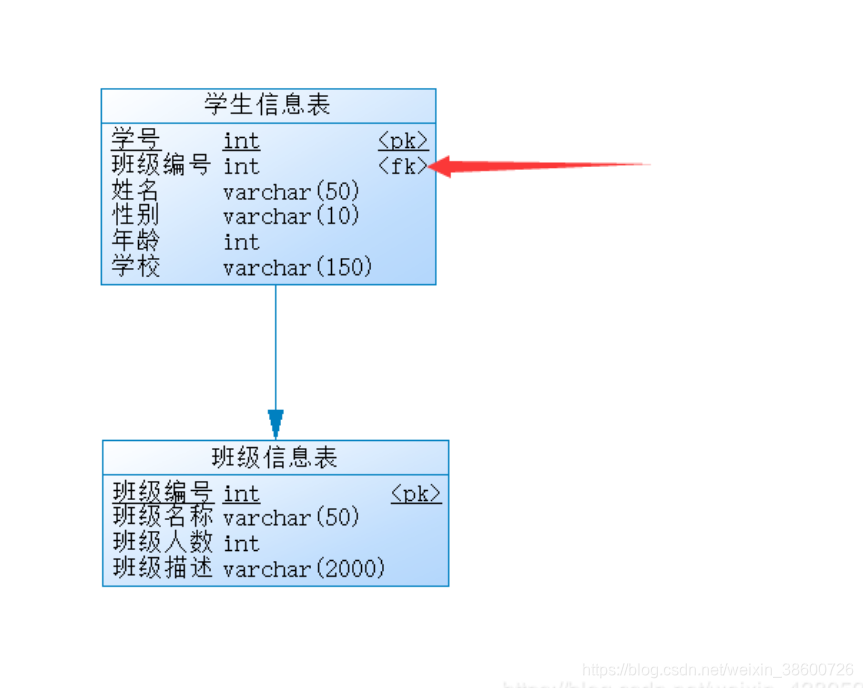

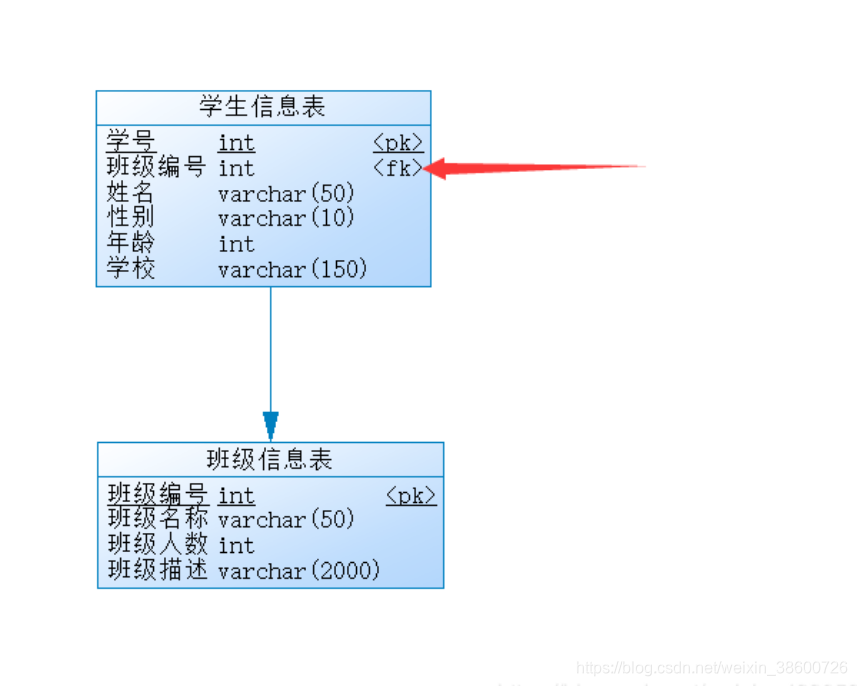

上面的设置好如上图所示，然后下面是关键的地方，点击右边按钮Reference这个按钮，因为是班级对学生是一对多的，所以鼠标从学生拉到班级如下图所示，学生表将发生变化，学生表里面增加了一行，这行是班级表的主键作为学生表的外键，将班级表和学生表联系起来。

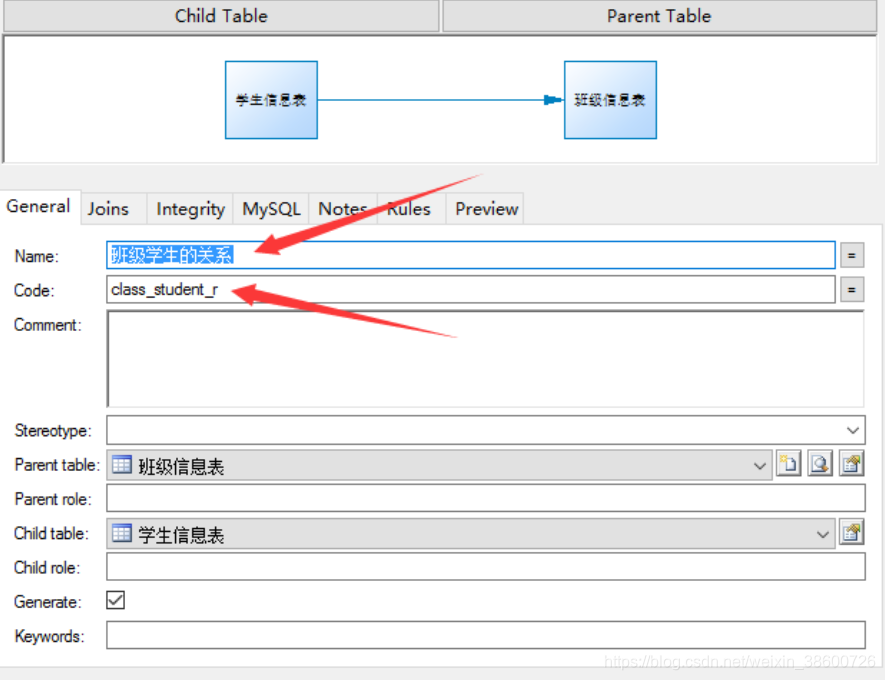

做完上面的操作，就可以双击中间的一条线，显示如下图，修改name和code即可

但是需要注意的是，修改完毕后显示的结果却如下图所示，并没有办法直接像概念模型那样，修改过后显示在中间的那条线上面，读者自己明白即可，自己也可以使用其他按钮自行添加注释也可。如Text这个按钮也可以添加，方便阅读

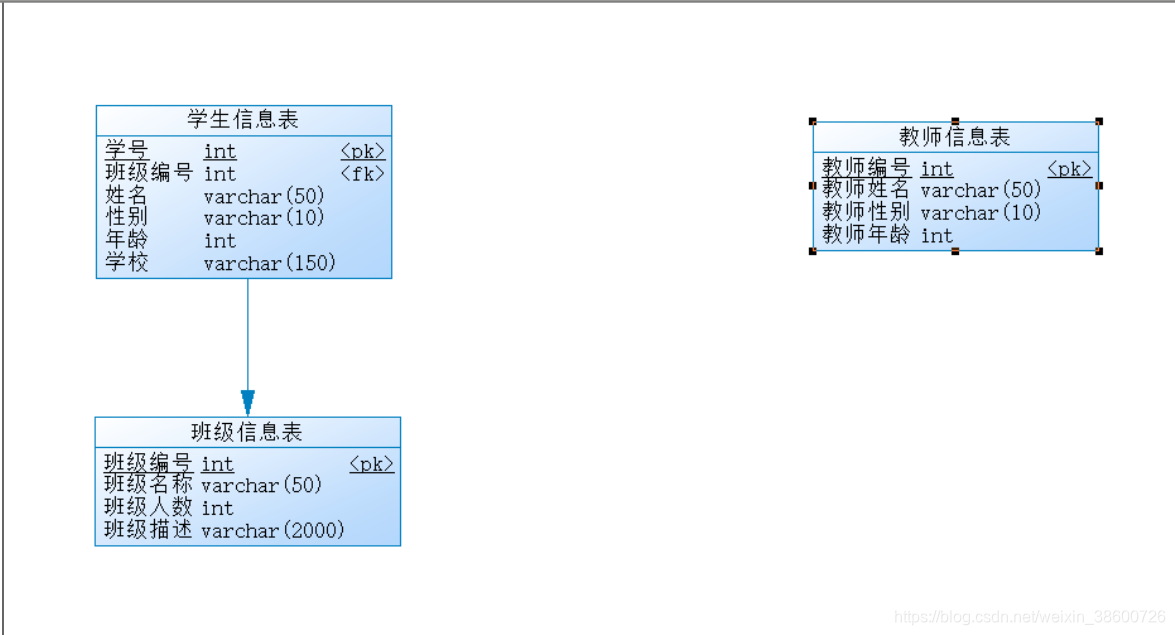

学习了多对一或者一对多的关系，接下来学习多对对的关系，同理自己建好老师表

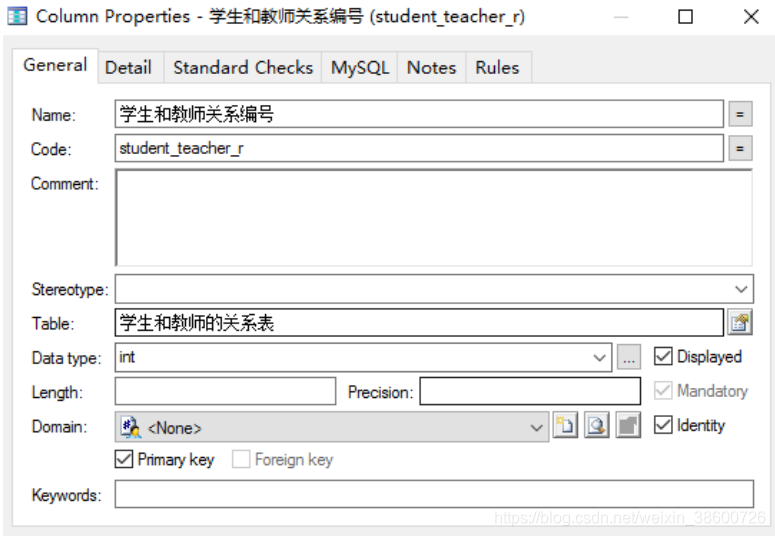

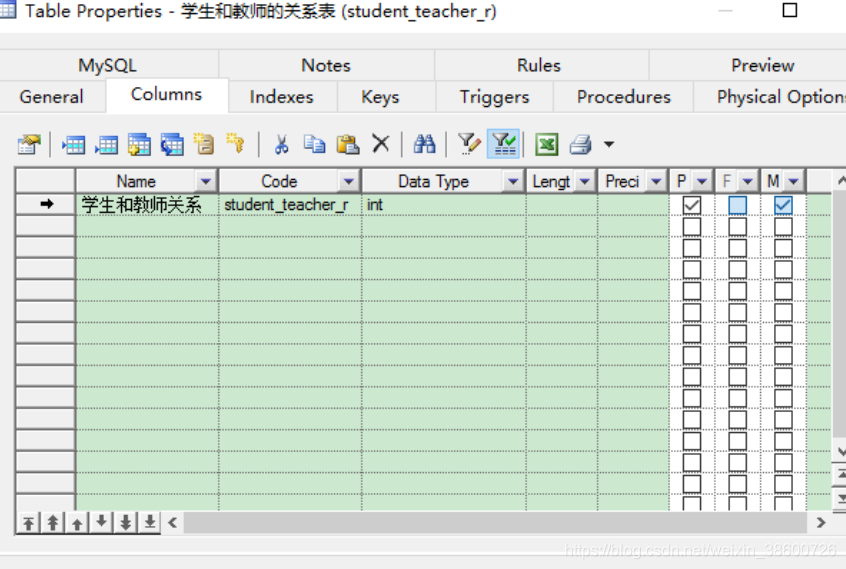

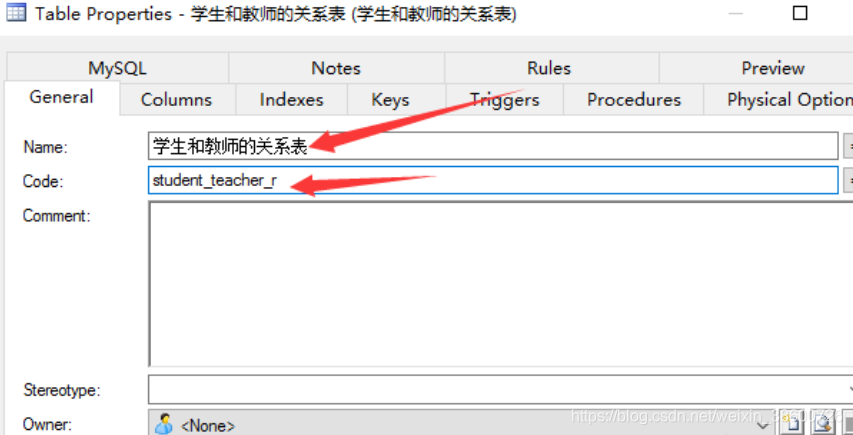

下面是多对多关系的关键，由于物理模型多对多的关系需要一个中间表来连接，如下图，只设置一个字段，主键，自增

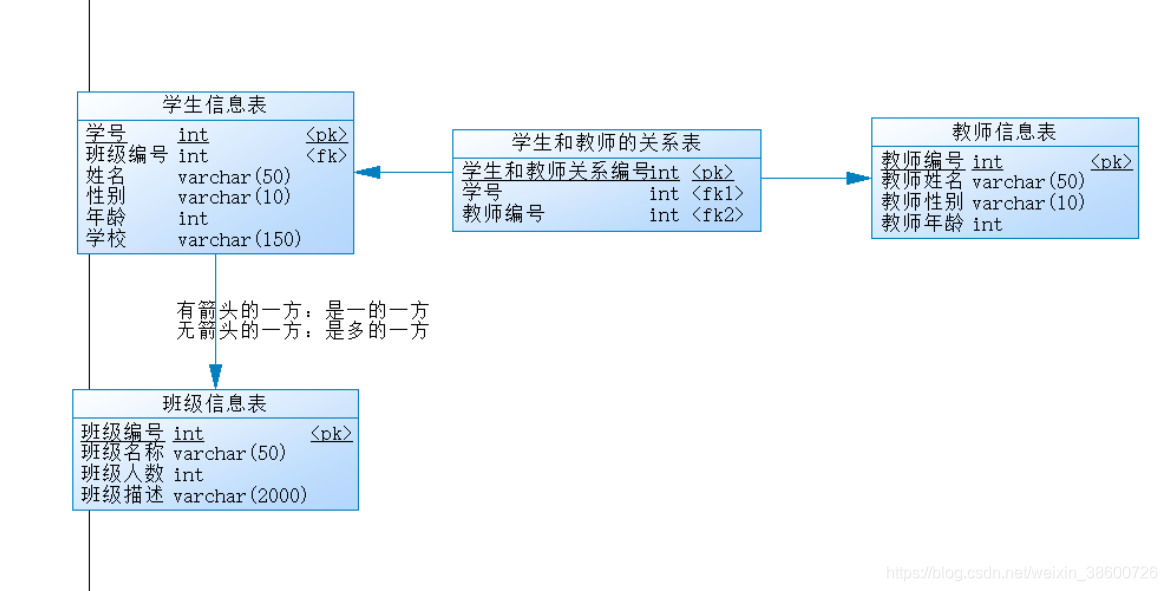

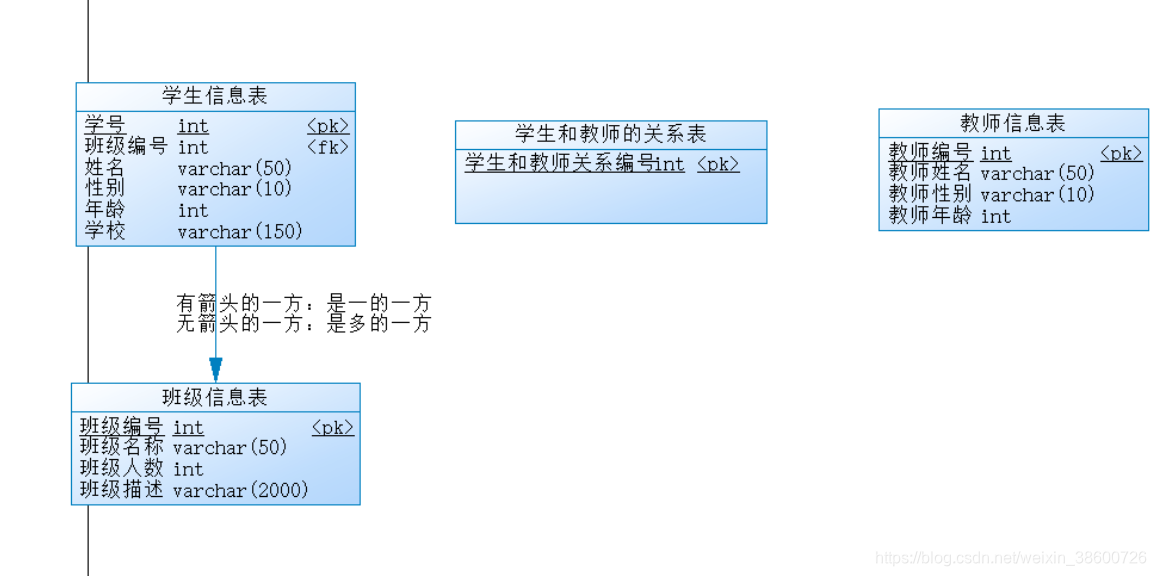

设置好后如下图所示）（需要注意的是有箭头的一方是一，无箭头的一方是多，即一对多的多对一的关系需要搞清楚，学生也可以有很多老师，老师也可以有很多学生，所以学生和老师都可以是主体

可以看到添加关系以后学生和教师的关系表前后发生的变化
