SLAM第六章_3

6.3 实践：曲线你和问题

6.3.1 手写高斯牛顿法

* 如何手写高斯牛顿法，如何使用对应的优化库求解这个问题。

我们设定一个曲线方程:
$$y=exp(a{x}^2+bx+c)+w$$

• 设定如下：
  • a,b,c为曲线的参数，也是我们需要迭代的参数
  • w为高斯噪声,满足$w(0,{\sigma }^2$
  • x,y为真值参数

那么 我们的目标是要求解以下目标函数
下面的误差函数如下所示：
$$e_i=y_i-exp(a{x}_i^2+b{x}_i+c)$$

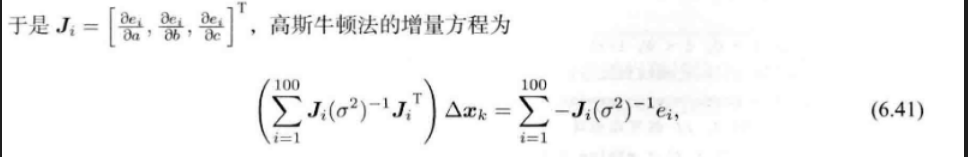

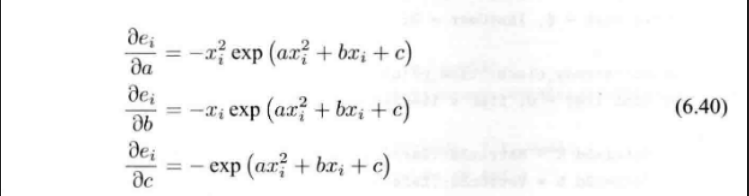

那么，可以求出每个误差向对于状态变量的导数 于是最后公式可以表示为如下：

• 解释：高斯牛顿法中的J是以列为主的，如下所示：


因此在这里你可以把所有$J_i$排成一行，将这个方程写成矩阵形式，不过含义与求和符号是一致的。这里的${\sigma }^2$就是方差，这里的$J_i{J}_i^T$是列乘以行。因此这里的雅可比矩阵和常规的雅可比矩阵是不同的，也就是常规雅可比矩阵的转置。常规的可以矩阵定义如下：

程序实现 gaussNewton.cpp

#include <iostream>
#include <opencv2/opencv.hpp>
#include <Eigen/Core>
#include <Eigen/Dense>

using namespace std;
using namespace Eigen;

int main(int argc,char **argv){
    double ar=1.0,br=2.0,cr=1.0;    //真实参数值
    double ae=2.0,be=-1.0,ce=5.0;  //估计参数值
    int N=100;                      //需要100个数据点
    double w_sigma=1.0;             //标准差 sigma的值
    double inv_sigma=1.0/w_sigma;   //标准差的倒数
    cv::RNG rng;                    //这个是OpenCV随机数产生器

    vector<double> x_data,y_data;     //数据
    for(int i=0;i<N;i++){
        double x=i/100.0;
        x_data.push_back(x);
        y_data.push_back(exp(ar*x*x+br*x+cr)+rng.gaussian(w_sigma*w_sigma));
    }  //这边的话真值产生完毕

    //开始Gauss-Newton迭代
    int iterations=100;  //迭代次数
    double cost=0,lastCost=0;   //本次迭代和上次迭代的cost

    chrono::steady_clock::time_point t1=chrono::steady_clock::now();
    for(int iter=0;iter<iterations;iter++){
        Matrix3d H=Matrix3d::Zero();               //new Hessian=J^T W^{-1} J inGauss-Newton  ,Some book describe it as J W^{-1} J^T
        Vector3d b=Vector3d::Zero();               //bias
        cost=0;

        for(int i=0;i<N;i++){
            double xi=x_data[i],yi=y_data[i];   //第i个数据点
            double error=yi-exp(ae*xi*xi+be*xi+ce);
            Vector3d J; //雅可比矩阵(向量)  //这个向量是3行 1列的，是个列向量
            J[0]=-xi*xi*exp(ae*xi*xi+be*xi+ce);   //de/da
            J[1]=-xi*exp(ae*xi*xi+be*xi+ce);      //de/db
            J[2]=-exp(ae*xi*xi+be*xi+ce);         //de/dc

            H+=inv_sigma*inv_sigma*J*J.transpose();
            b+=-inv_sigma*inv_sigma*error*J;

            cost+=error*error;
        }
        //求解线性方程 Hx=b
        Vector3d dx=H.ldlt().solve(b);  //ldlt() ??
        if(isnan(dx[0])){
            cout <<"result is nan!"<<endl;   //防止出现未定义的值
            break;
        }

        if(iter>0 &&cost>=lastCost){
            cout<<"cost: "<<cost<<">=last cost: "<<lastCost<<", break."<<endl;
            break;
        }

        ae +=dx[0];
        be +=dx[1];
        ce +=dx[2];

        lastCost=cost;
        cout<<"total cost: "<<cost<<",\t \tupdate:  "<<dx.transpose()<<
              "\t\testimate params :" <<ae <<","<<be<<","<<ce<<","<<endl;
    }

    chrono::steady_clock::time_point t2=chrono::steady_clock::now();
    chrono::duration<double> time_used=chrono::duration_cast<chrono::duration<double>>(t2-t1);

    cout<<"solve time cost= "<<time_used.count()<<" seconds. "<<endl;
    cout<<"estimated abc  = "<<ae<<","<<be<<","<<ce<<endl;
    return 0;

}

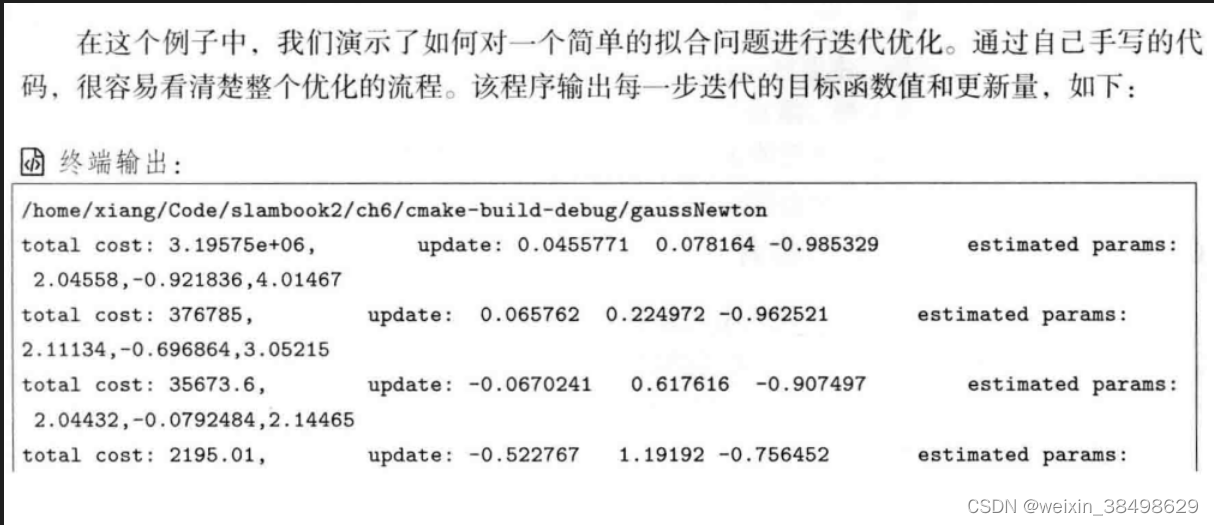

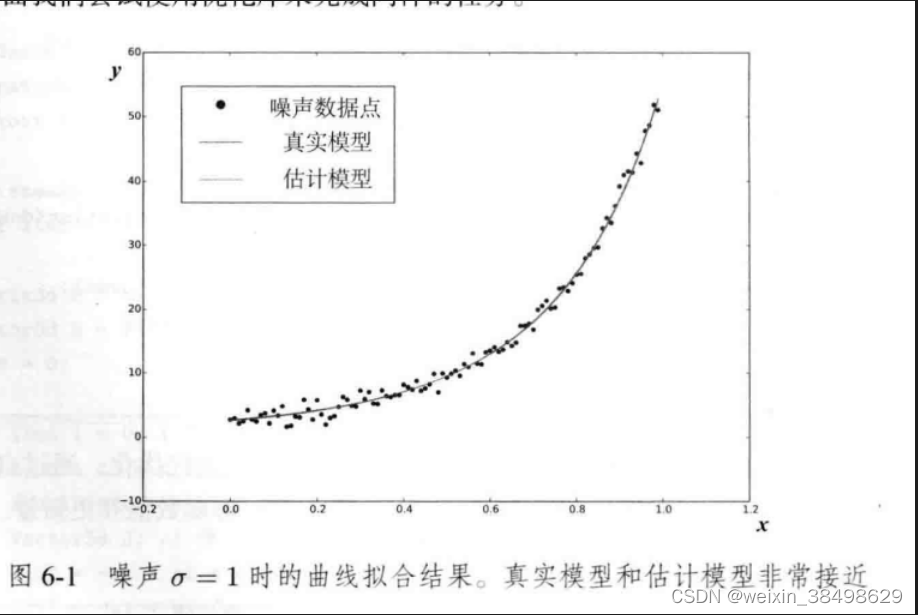

最终效果如下所示：
