一、参数类型

1、什么是参数

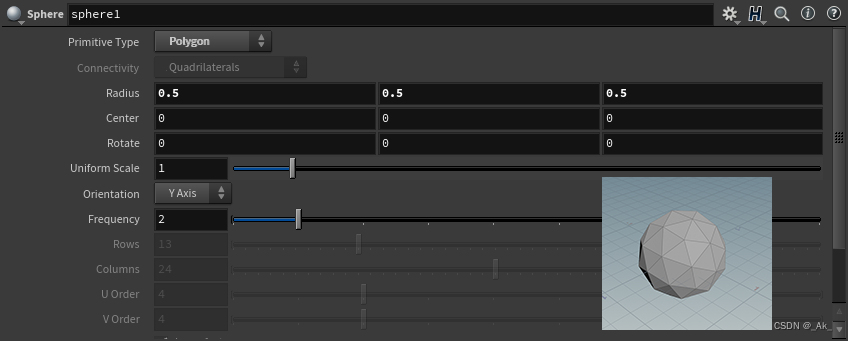

例如创建一个多边形小球Sphere，它的默认参数有半径Radius、中心Center、旋转Rotate、大小UniformScale、轴向Orientation、频率Frequency……等

2、编辑/创建参数

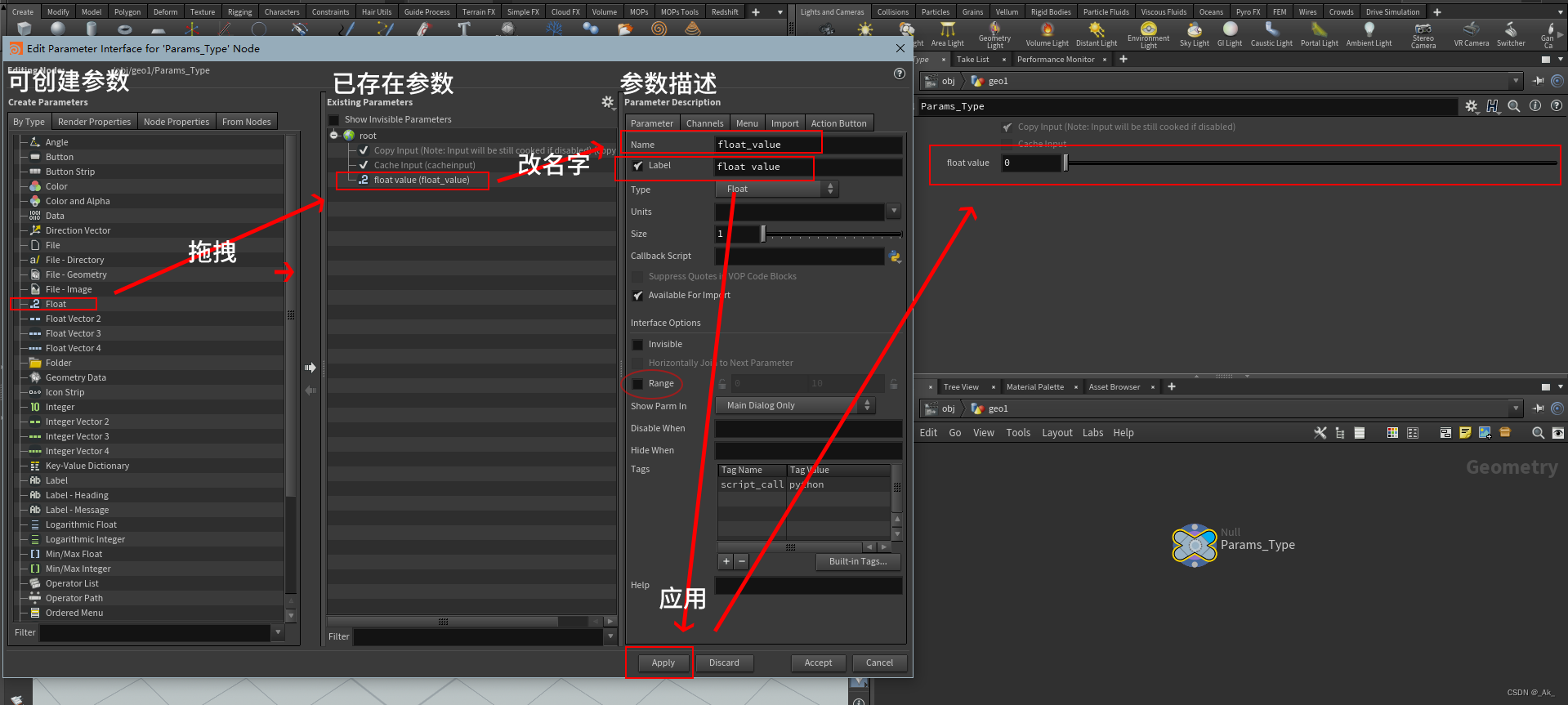

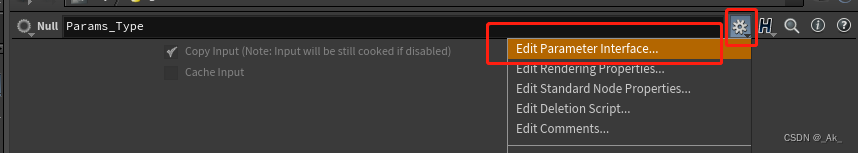

在Geo创建NULL节点并命名为<Params_Type>，如图点击即可打开参数面板

拖拽左边参数到中间，点击Apply即可创建参数

此处请注意参数描述的<Name>和<Label>，<Name>相当于ID，在VEX代码中需通过该名字才可访问它的值，<Label>是参数面板中的名字(自定义参数也可以在<参数描述窗口>的<Type>选择参数类型)。

3、更多参数类型：

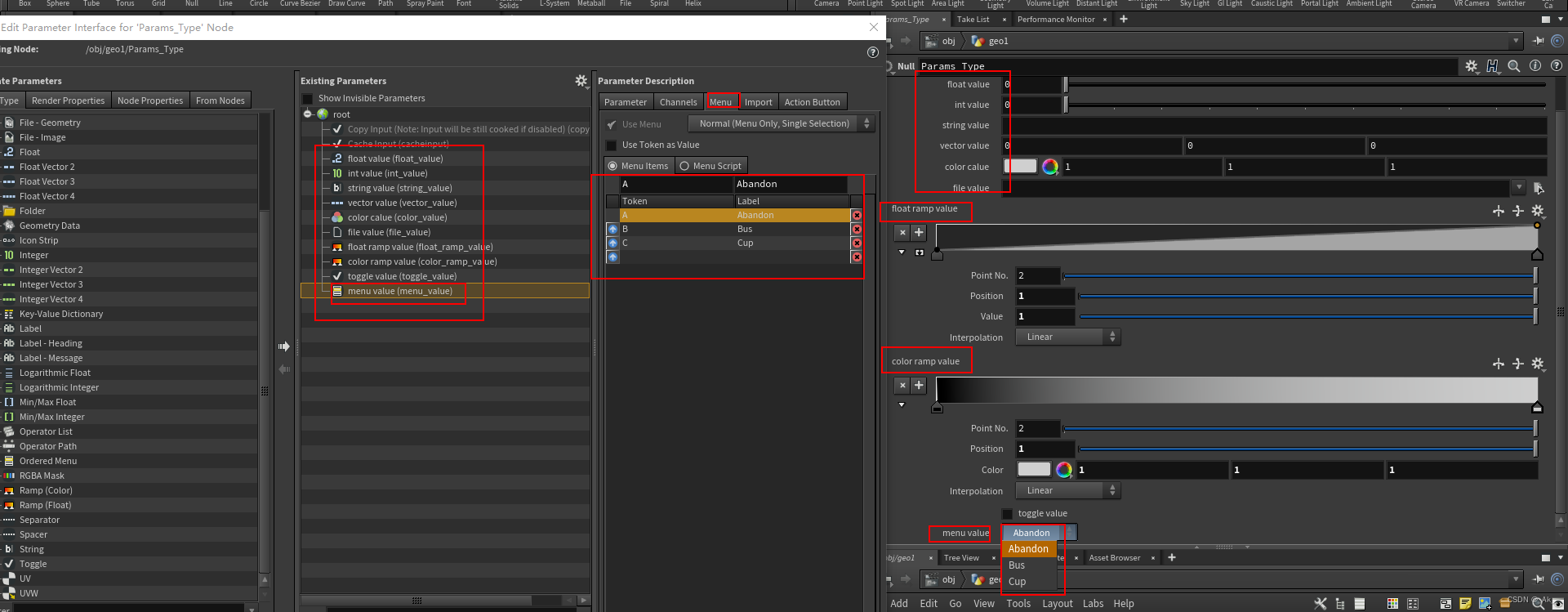

3.1、其中的<Menu>参数，如上图所示可在<参数描述>窗口的<Menu>编辑；
3.2、其中的<toggle value>参数：勾选值为1，不勾选值为0；

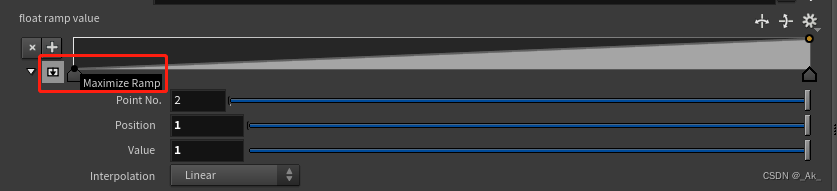

3.3、其中的<float ramp value>参数可以点击下箭头，可将图形最大化（X轴Y轴大小范围均为0~1）：（重映射参数）

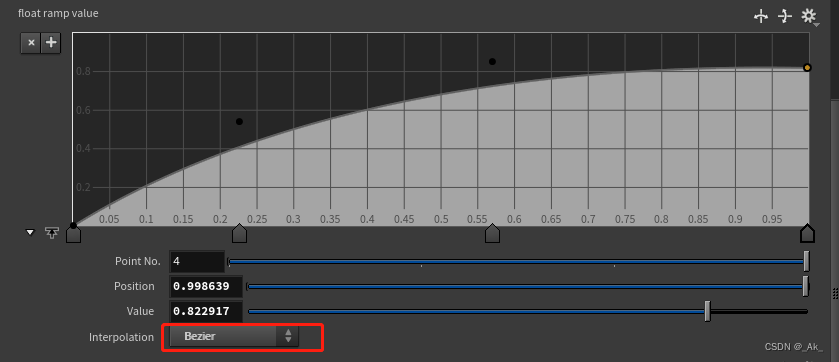

点击小箭头后变成：

二、参数引用

1、参数的复制与引用

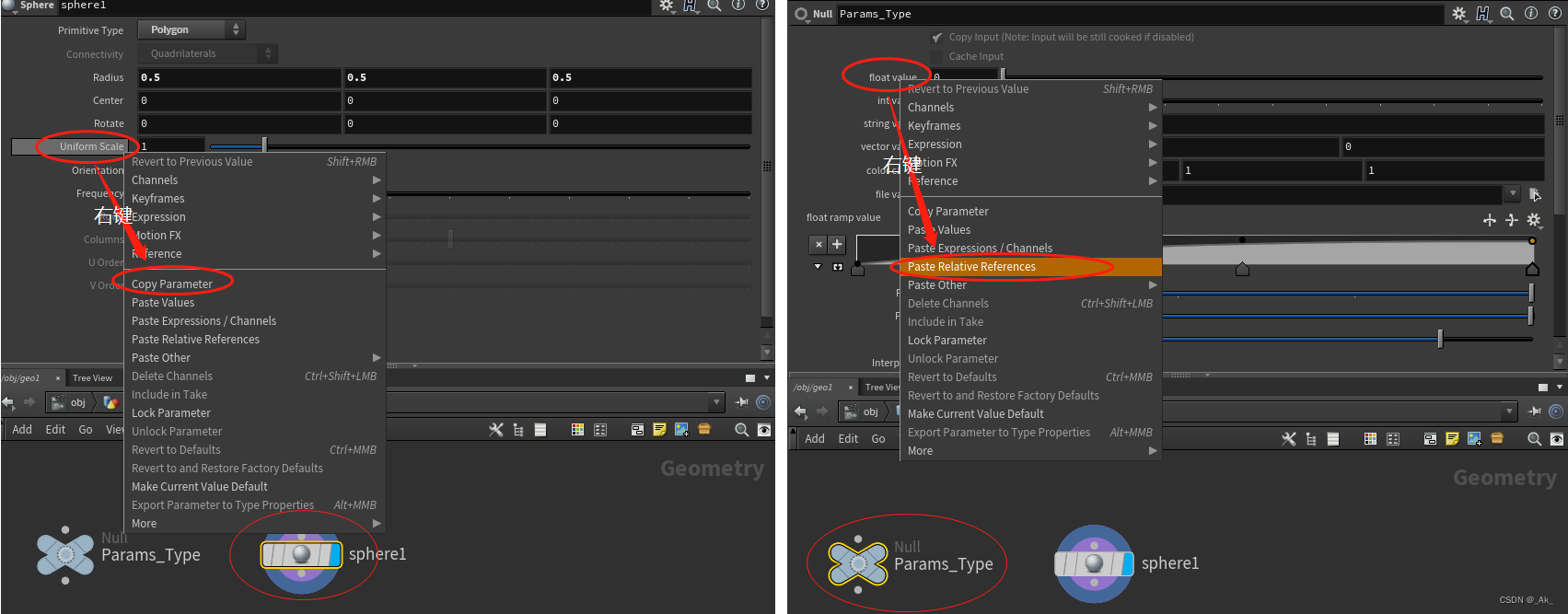

基本上，节点参数都可以直接右键<复制参数CopyParameter>，在另一（节点）参数，,<粘贴相对引用PasteRelativeReference>

eg.使用上面的<Params_Type>节点<float value>参数控制小球Sphere的大小UniformScale：

按图操作后，滑动float value，即可控制小球大小。（左键+中间可恢复默认值）

2、Menu、String参数类型引用

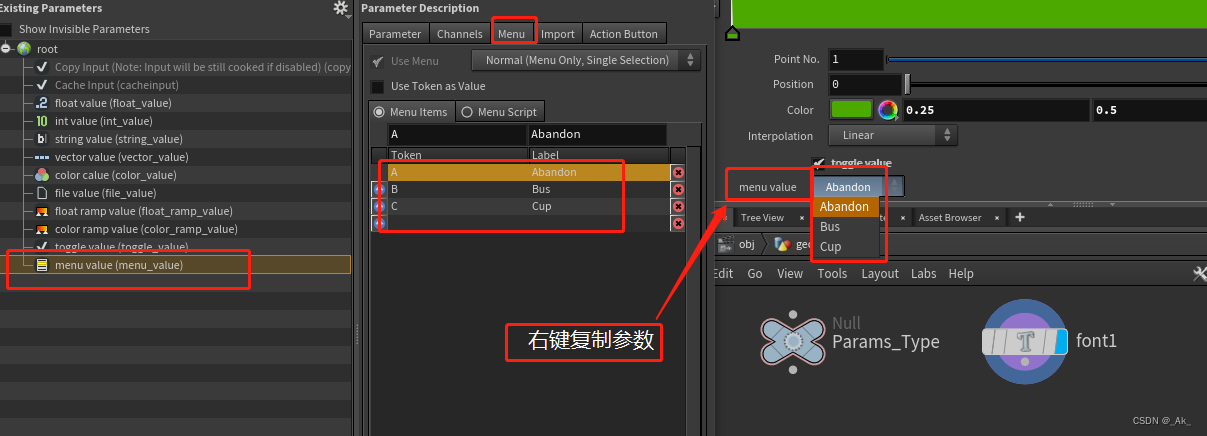

eg.以Menu Value为例，在<Params_Type>节点的<Menu Value>处右键复制参数CopyParameter：

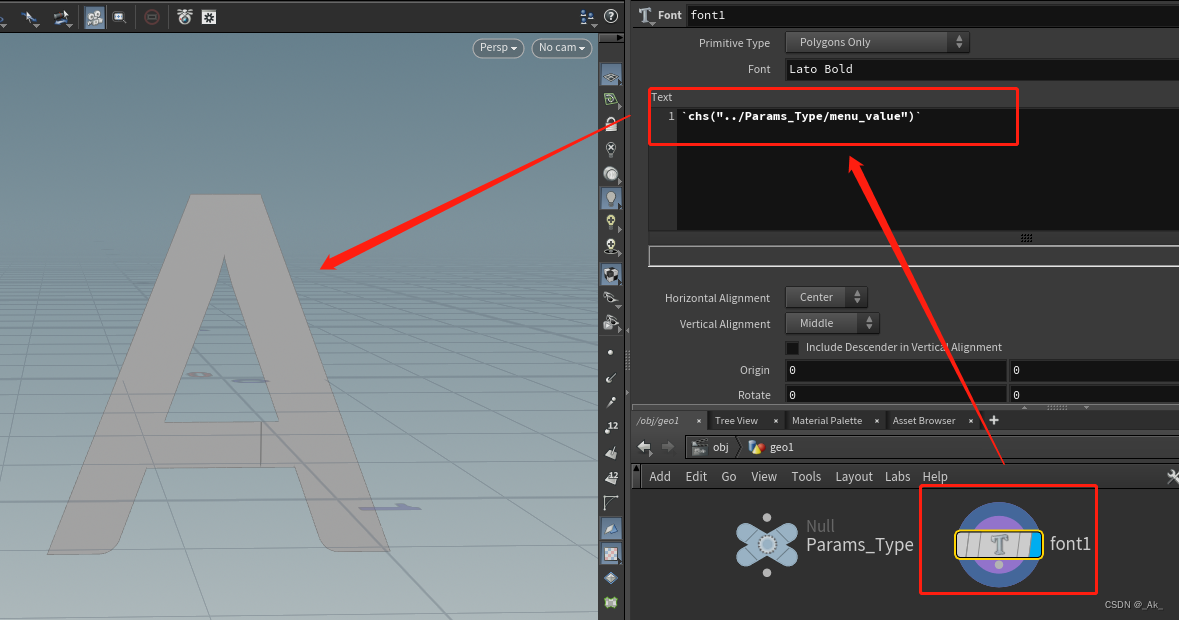

在创建的font节点文本处<粘贴相对引用PasteRelativeReference>，结果如下：

3、可多多尝试其它参数类型，感受其变化。

三、使用VEX访问参数

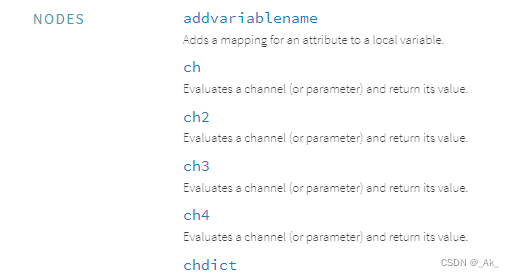

更多通道用法可查看官方文档functions的NODES，截图仅显示部分：

1、通道参数—channel

除了使用上面拖拽的方法新建参数外，也可以使用VEX方法创建通道channel，

string stringValue = chs('string_value');
float floatValue =chf('float_value');
int intValue = chi('int_value');

float rampValue = chramp('ramp_value',floatValue);

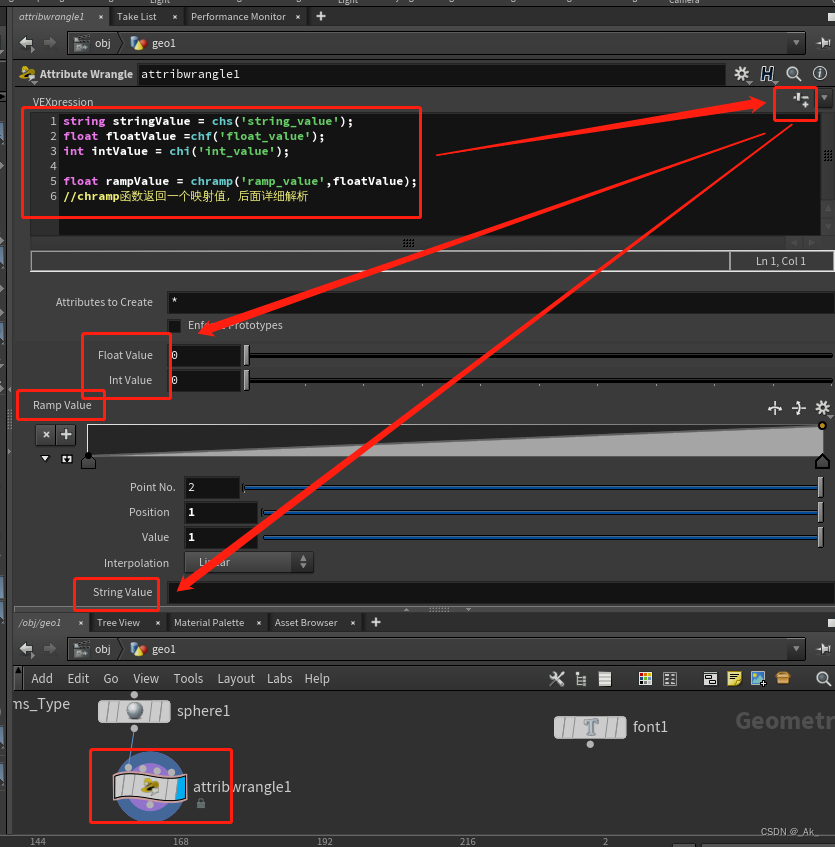

写好代码，点击右边按钮生成，也可以理解为访问通道channel参数，操作及运行结果如下：

2、访问channel参数示例

以控制小球Y轴移动示例，

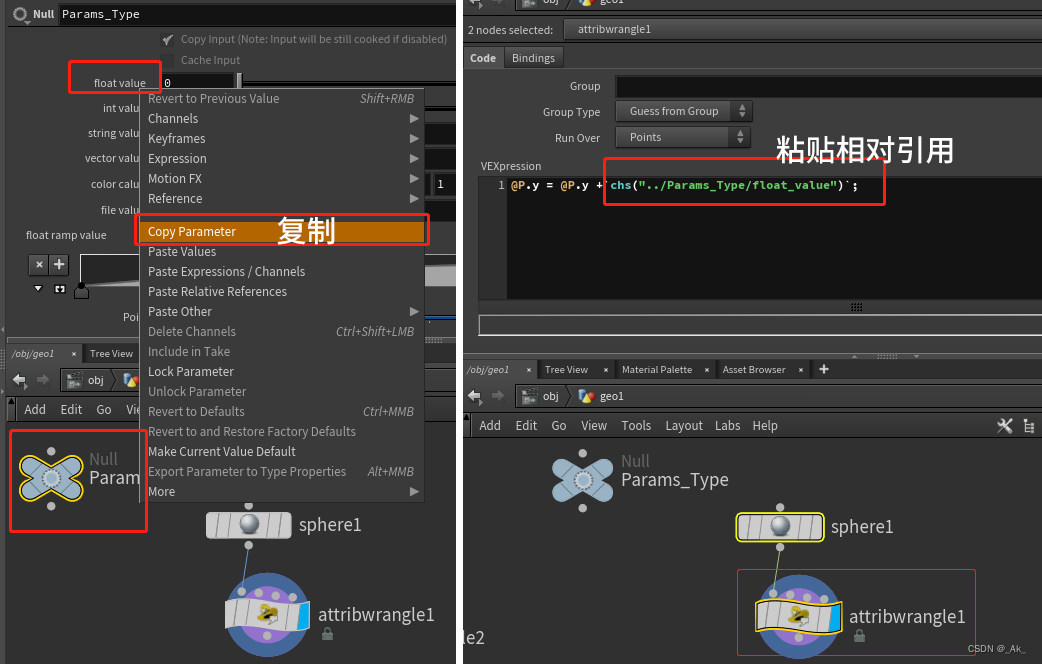

继续使用前面的<Params_type>节点，再创建一个多边形小球及<attributeWrangle>节点。复制<Params_type>节点的float参数，在<attributeWrangle>节点粘贴相对引用

@P.y = @P.y +`chs("../Params_Type/float_value")`;
//    chs返回一个字符串，外面的反引号 `` 将其转换成数值
//        ../指在当前整个网络节点内
//        Params_Type指需要访问的节点
//        float_value指访问的具体参数

按下图完成操作后，即可在<Params_type>节点的<float value>处控制小球Y轴移动。

代码也可以改成

//@P.y = @P.y +`chs("../Params_Type/float_value")`;

@P.y = @P.y + ch("../Params_Type/float_value");
//ch直接将其转换成数值（ch常用且强大，可以转换成任何种数据类型）
//所以该行代码也可以写成  @P.y = @P.y + chf("../Params_Type/float_value");

3、把<粘贴相对引用>作为<变量>

观察上方代码，因为粘贴的<粘贴相对引用PasteRelativeReference>实际是一个值的名字，若名字/float value发生改动，则需要手动进行相应修改；

对上面<2>进行修改操作如下：

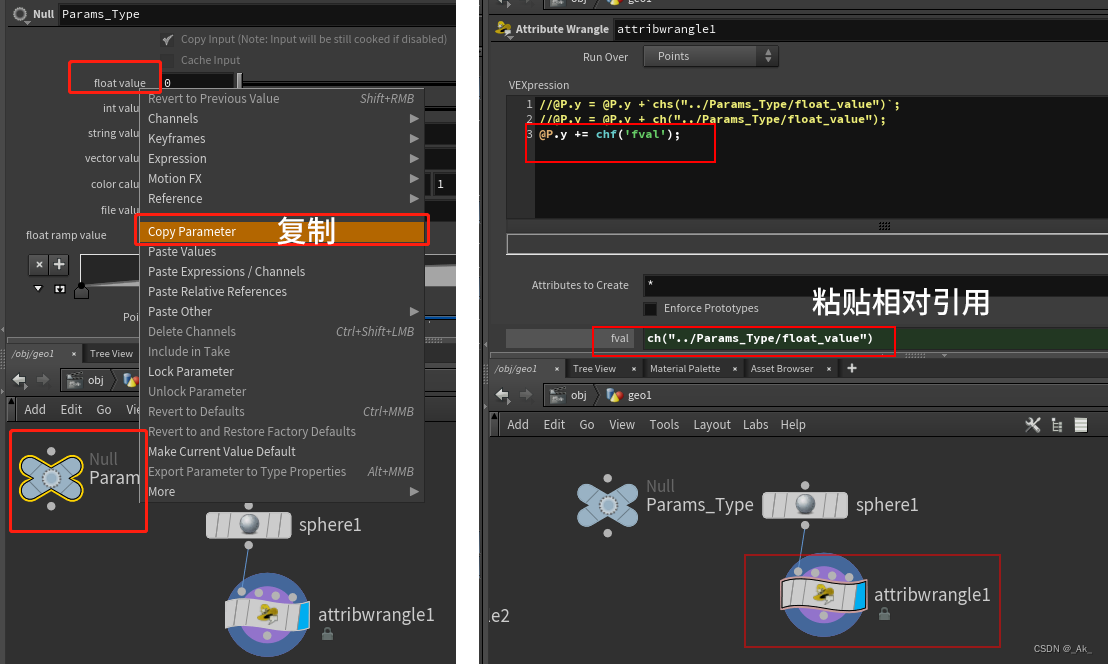

给<attributeWrangle>节点编辑参数-->拖拽一个float类型通道channel，ID及名称命名为<fval>（也可以写完代码后点击右边按钮，直接生成一个float类型通道channel）

按图操作后，即可在Params_type节点的float value处控制小球Y轴移动。

四、VEX与渐变参数Ramp

1、float ramp类型参数——重新映射值

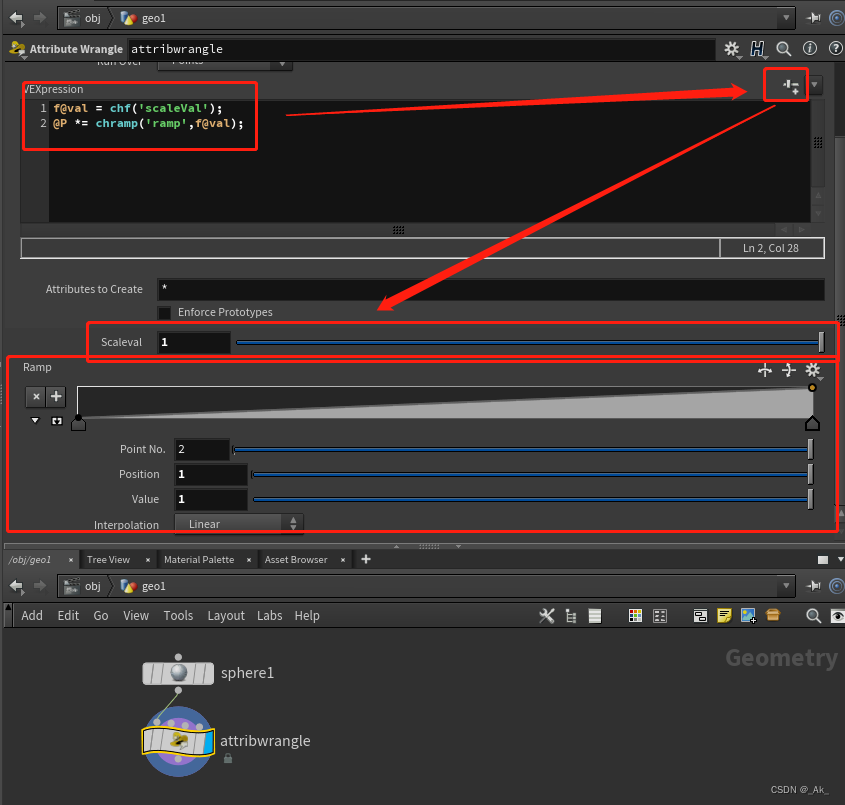

创建一个多边形小球<Sphere>和一个命名为<float ramp>的<attributeWrangle>节点，

f@val = chf('scaleVal');
@P *= chramp('ramp',f@val);
//chramp根据f@val值返回一个映射的Y轴，不懂往下看

按图操作后，滑动<Scaleval>即可控制小球大小。

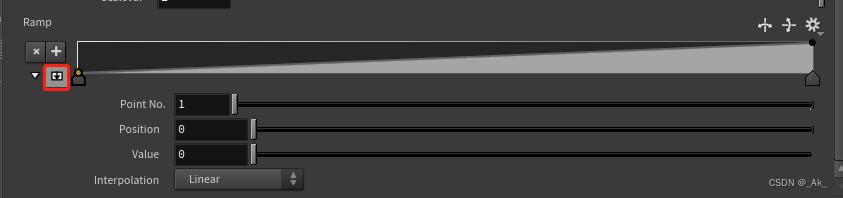

编辑<Ramp>参数，首先打开<+>号下面的<下箭头>，使曲线图最大化：

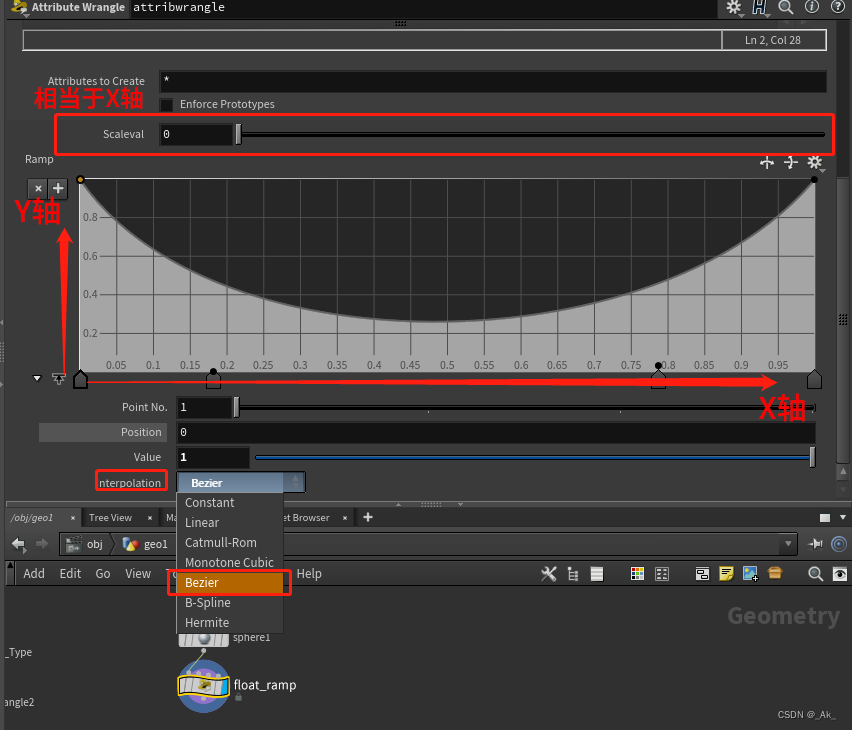

对曲线进行编辑如下图所示，所有点均选择为<Bezier>，使曲线更平滑；<Scaleval>参数类型默认0~1，<Ramp>参数横竖值范围都是0~1；

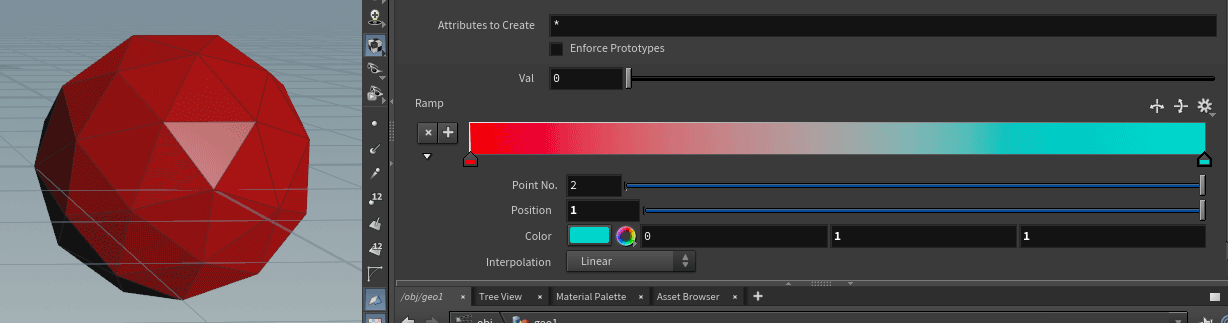

按图操作后，滑动<Scaleval>值就可以控制小球<Sphere>从【大->小->大】变化。
<Scaleval>值相当于<Ramp>参数的<X>轴，是一对映射值，<Ramp>返回相对于<Y>轴值。
