Spark-SQL解析原来如此简单

关注博主微信公众号：3分钟秒懂大数据，粉丝2w+;

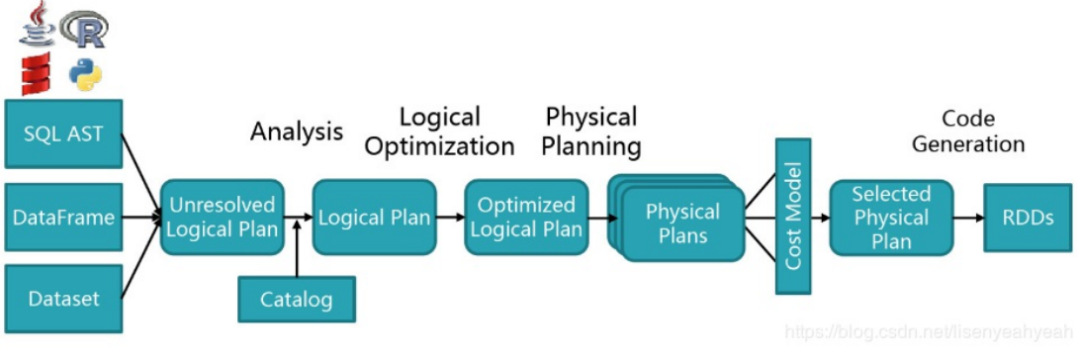

如下图所示，Spark-SQL解析总体分为以下几个步骤：

• 解析（Parser）

• 绑定（Analysis）

• 优化（Optimization）

• 执行（Physical）

• 生成RDD（RDDs）

接下来，我们先介绍解析部分，对于绑定、逻辑计划的优化、物理执行计划、生成RDD后面再专门介绍。

Antlr4

最新的Spark-Sql解析模块为spark-catalyst_2.11，通过Antlr4（Another Tool for Language Recognition）框架来实现。ANTLR 是用JAVA写的语言识别工具，它用来声明语言的语法。它的语法识别分为两个阶段：

1.词法分析阶段 （lexical analysis)

对应的分析程序叫做 lexer ，负责将符号（token）分组成符号类（token class or token type）

2.解析阶段

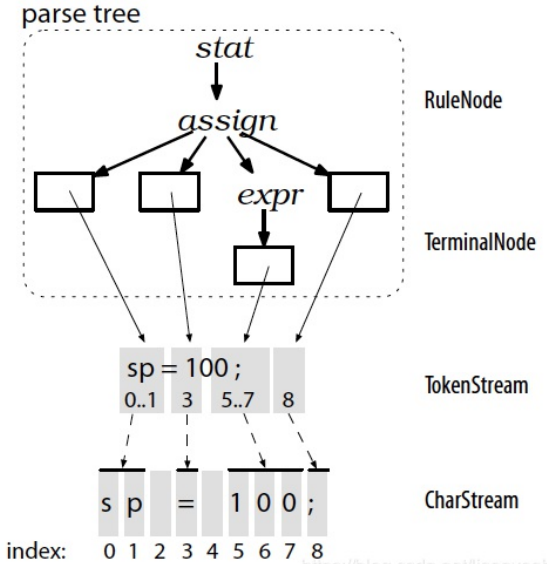

根据词法，构建出一棵分析树（parse tree）或叫语法树（syntax tree）

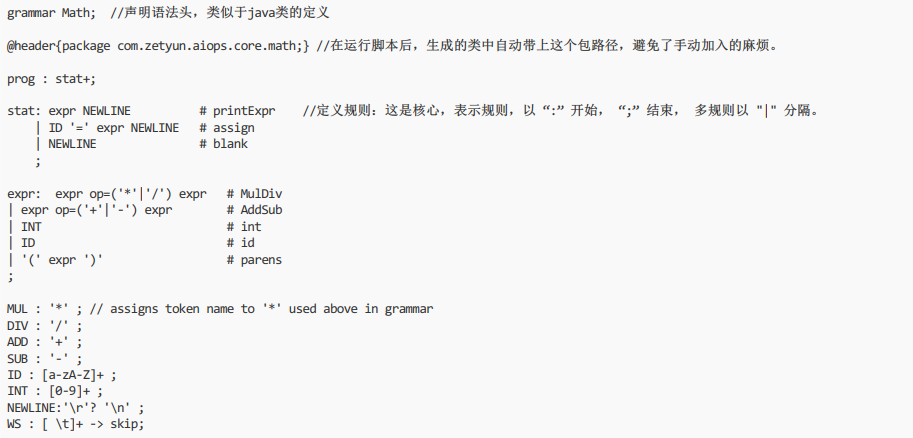

 以下是四则运算的例子，Math.g4

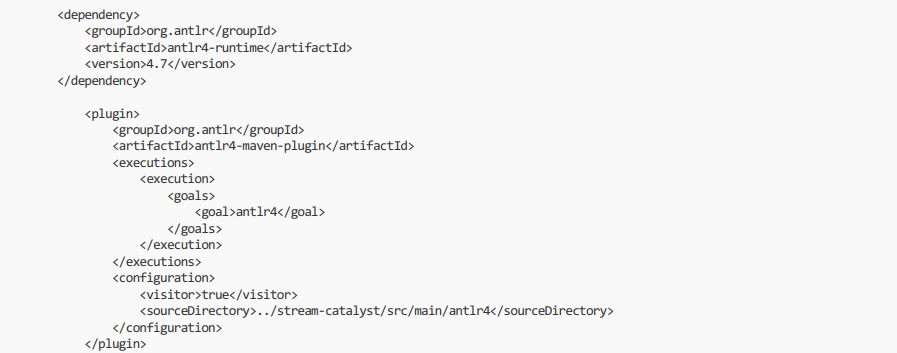

 利用antlr4-maven-plugin插件即可完成自动编译。

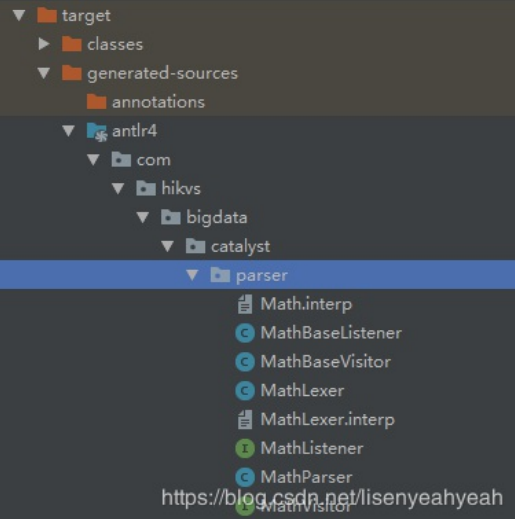

可通过IDEA的maven插件编译，之后可在根目录\target\generated-sources\antlr4\com\hikvs\bigdata\catalyst\parser下产生以下JAVA文件：

其中MathLexer是词法分析器、MathParser是语法分析器、MathVisitor和MathBaseVisitor分别是访问者接口和访问者类。

 Antlr4的遍历模式分两种：

1.Listener（观察者模式）

优点：通过节点监听，触发处理方法，用户不需要显示控制语法树的顺序，实现简单。

缺点：不能显示控制遍历语法树的顺序；没有返回值，需要使用map、 栈等结构在节点间传值

2.Visitor（访问者模式）

优点：主动遍历，用户可以显示定义遍历语法树的顺序、有返回值。

比较两种模式，一般采用访问者模式，可以显示控制遍历树的顺序。访问者类的作用是用于遍历整个语法树，然后进行相关操作，用户可以自己实现访问者类来 定义自己需要的功能。

public class MathVisitorTest extends MathBaseVisitor<Integer> {  Map<String, Integer> memory = new HashMap<String, Integer>();  @Override  public Integer visitPrintExpr(MathParser.PrintExprContext ctx) {    Integer value = visit(ctx.expr());    return value;  }  @Override  public Integer visitAssign(MathParser.AssignContext ctx) {    String id = ctx.ID().getText();    int value = visit(ctx.expr());    memory.put(id, value);    return value;  }  @Override  public Integer visitBlank(MathParser.BlankContext ctx) {    return super.visitBlank(ctx);  }  @Override  public Integer visitParens(MathParser.ParensContext ctx) {    return visit(ctx.expr());  }  @Override  public Integer visitMulDiv(MathParser.MulDivContext ctx) {    int left = visit(ctx.expr(0));    int right = visit(ctx.expr(1));    if ( ctx.op.getType() == MathParser.MUL ) return left * right;    return left / right;  }  @Override  public Integer visitAddSub(MathParser.AddSubContext ctx) {  // TODO Auto-generatedmethod stub    int left = visit(ctx.expr(0));    int right = visit(ctx.expr(1));    if ( ctx.op.getType() == MathParser.ADD ) return left + right;    return left - right;  }  @Override  public Integer visitId(MathParser.IdContext ctx) {    String id = ctx.ID().getText();    if ( memory.containsKey(id) ) return memory.get(id);    return 0;  }  @Override  public Integer visitInt(MathParser.IntContext ctx) {    return Integer.valueOf(ctx.INT().getText());  }}public class Math {  public static void main(String[] args) {    CharStream input = CharStreams.fromString("1*(6-3)/2");    MathLexer lexer = new MathLexer(input);    CommonTokenStream tokens = new CommonTokenStream(lexer);    MathParser parser = new MathParser(tokens);    ParseTree tree = parser.prog(); // parse    MathVisitorTest vt = new MathVisitorTest();    Integer r = vt.visit(tree);    System.out.println(r.toString());  }}

 1.SqlBase.g4

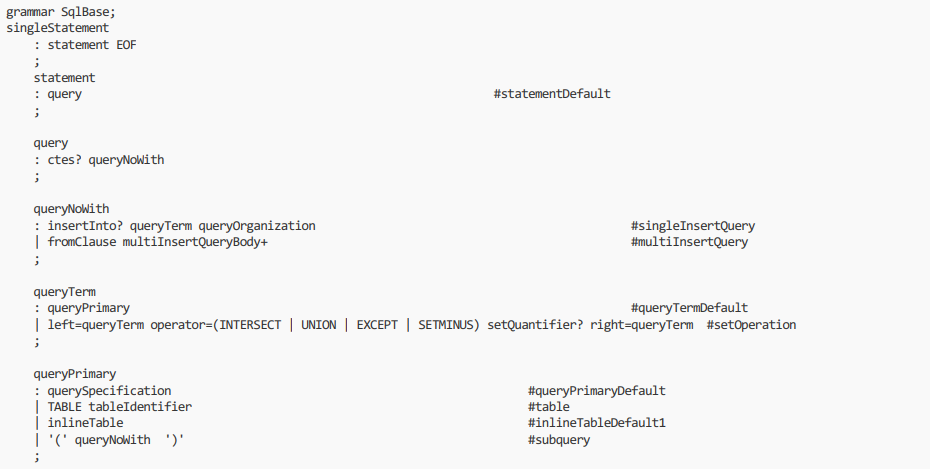

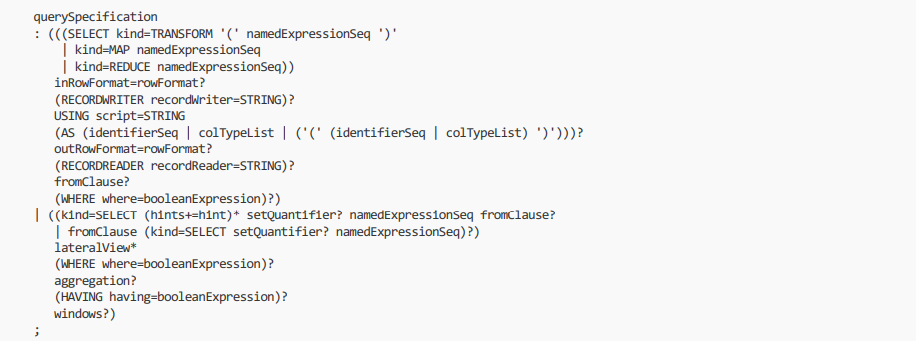

SqlBase.g4是spark-sql的语法解析文件，所属模块为spark-catalyst，SqlBase.g4位于路径\spark2.3\sql\catalyst\src\main\antlr4\org\apache\spark\sql\catalyst\parser\SqlBase.g4。查询的部分语法如下：

2.访问者-AstBuilder

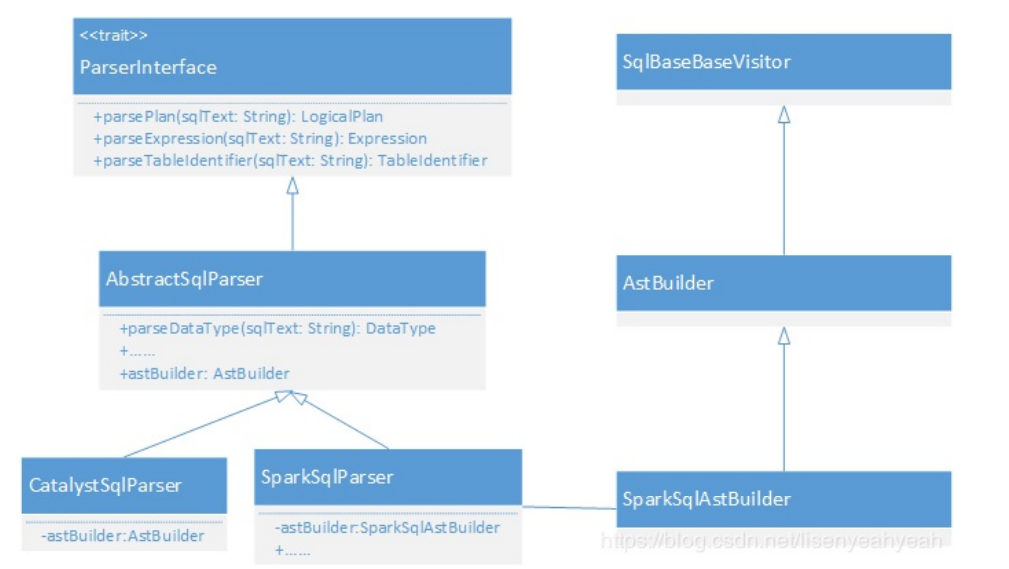

整个SQL解析相关的实现如下图

AstBuilder实现了SqlBaseBaseVisitor，并实现了部分visitXXX方法

class AstBuilder(conf: SQLConf) extends SqlBaseBaseVisitor[AnyRef]{
    override def visitQuerySpecification(ctx: QuerySpecificationContext): LogicalPlan = withOrigin(ctx) {
    .......
    }
    override def visitSingleStatement(ctx: SingleStatementContext): LogicalPlan = withOrigin(ctx) {
    .......
    }
    override def visitSingleExpression(ctx: SingleExpressionContext): Expression = withOrigin(ctx) {
    .......
    }
}

3.Spark-SQL执行入口

SparkSession .sql(sqlText: String)是暴露给用户的方法，用于执行sql文本。

class SparkSession private(）{    def sql(sqlText: String): DataFrame = {        Dataset.ofRows(self, sessionState.sqlParser.parsePlan(sqlText))    }}

visitSingleStatement为根节点开始采用递归下降的方式遍历整个语法树，解析后返回的是LogicalPlan，后面我们将介绍逻辑计划（LogicalPlan）。

override def parsePlan(sqlText: String): LogicalPlan = parse(sqlText) { parser =>
    astBuilder.visitSingleStatement(parser.singleStatement()) match {
        case plan: LogicalPlan => plan
        case _ =>
            val position = Origin(None, None)
            throw new ParseException(Option(sqlText), "Unsupported SQL statement", position, position)
    }
}

protected def parse[T](command: String)(toResult: SqlBaseParser => T): T = {
    logDebug(s"Parsing command: $command")
    val lexer = new SqlBaseLexer(new UpperCaseCharStream(CharStreams.fromString(command)))
    lexer.removeErrorListeners()
    lexer.addErrorListener(ParseErrorListener)
    val tokenStream = new CommonTokenStream(lexer)
    val parser = new SqlBaseParser(tokenStream)
    parser.addParseListener(PostProcessor)
    parser.removeErrorListeners()
    parser.addErrorListener(ParseErrorListener)
    try {
        try {
        // first, try parsing with potentially faster SLL mode
        parser.getInterpreter.setPredictionMode(PredictionMode.SLL)
        toResult(parser)
        }
        catch {
        ......
        }
    }
    catch {
    ......
    }
}

逻辑计划（LogicalPlan）

 1、TreeNode

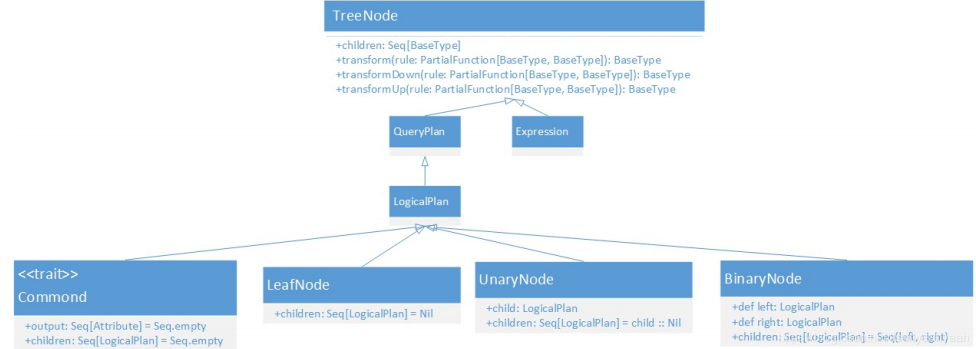

TreeNode 是Catalyst的核心类，语法树的构建都是由一个个TreeNode组成。继承关系如下：

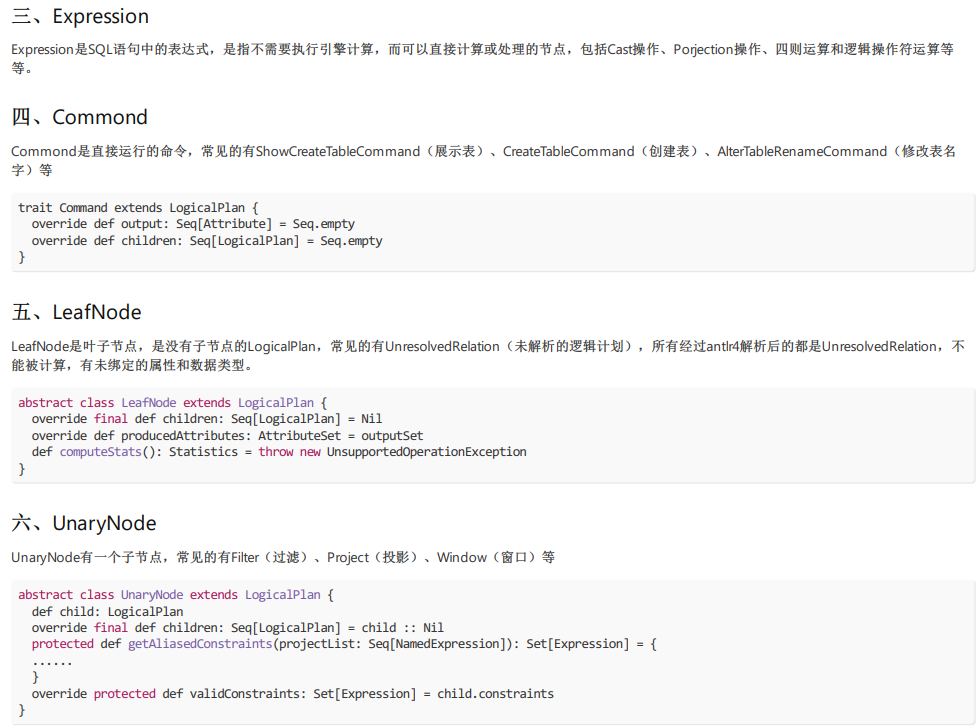

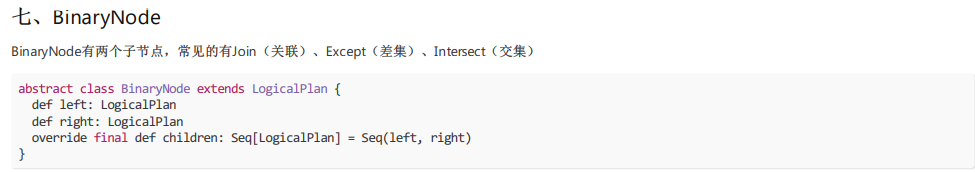

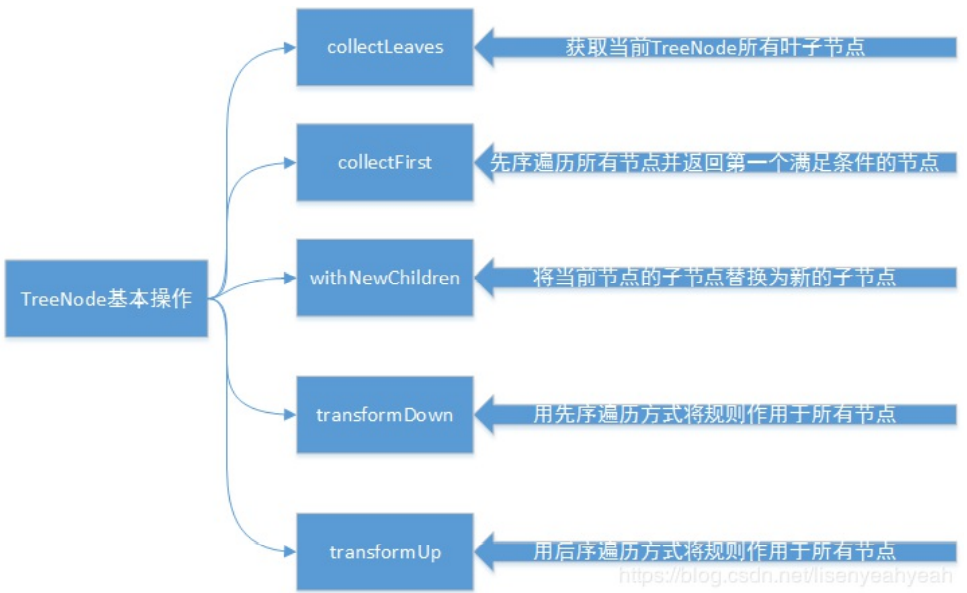

其核心方法的作用如下:

LogicalPlan是TreeNode 的子类，作为数据结构记录了对应逻辑算子树节点的基本信息和基本操作，包括输入输出和各种处理逻辑等。

 QueryPlan是LogicalPlan的直接父类，继承自TreeNode，其核心属性和方法可以分为6个部分：

1.输入输出

输入或输出属性，比如Project的output方法就返回所有查询的字段信息。

override def output: Seq[Attribute] = projectList.map(_.toAttribute)

2.基本属性

表示QueryPlan节点的一些基本信息，比如其中schema对应output输出属性的schema信息。

lazy val schema: StructType = StructType.fromAttributes(output)

3.字符串

打印QueryPlan树形结构信息。

4.规范化

QueryPlan的canonicalized直接赋值为当前的QueryPlan类，sameResult方法会利用canonicalized来判断两个QueryPlan的输出结果是否相同。

5.表达式操作

比如expressions会返回改节点所有表达式的列表，另外还有遍历表达式的方法transformExpressions等。

6.约束

可以推导的一种过滤条件，比如“a>1”，可以推出a不能为null。

生成未解析逻辑计划（UnResolve LogicalPlan）

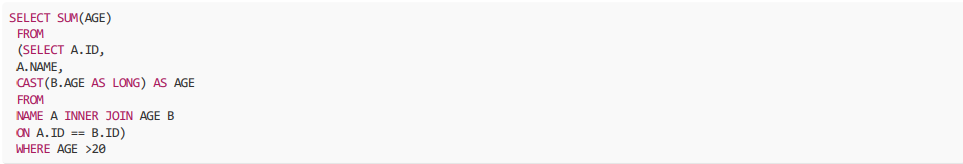

以查询为例子来说明生成未解析逻辑计划的过程，例如执行SQL为：

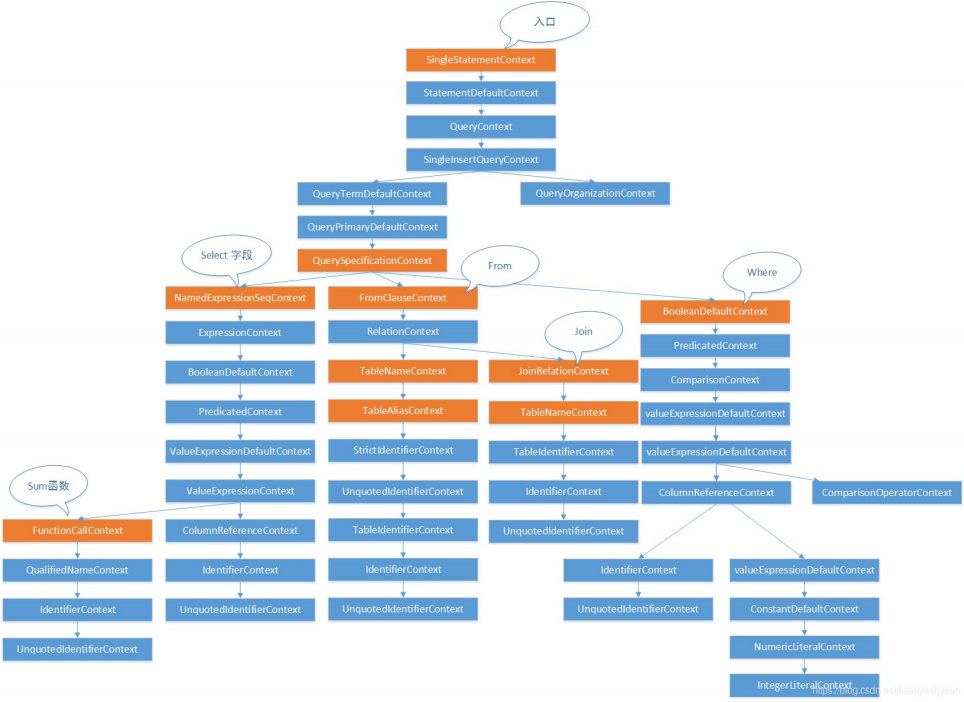

通过antlr4解析后得到的抽象语法树如下图所示：

通过Asbuilder访问类对语法树进行访问，代码会执行

override def visitQuerySpecification(
  ctx: QuerySpecificationContext): LogicalPlan = withOrigin(ctx) {
    val from = OneRowRelation().optional(ctx.fromClause) {
    visitFromClause(ctx.fromClause)
  }
  withQuerySpecification(ctx, from)
}

​​​​​​​生成UnResolve LogicalPlan的过程如图：

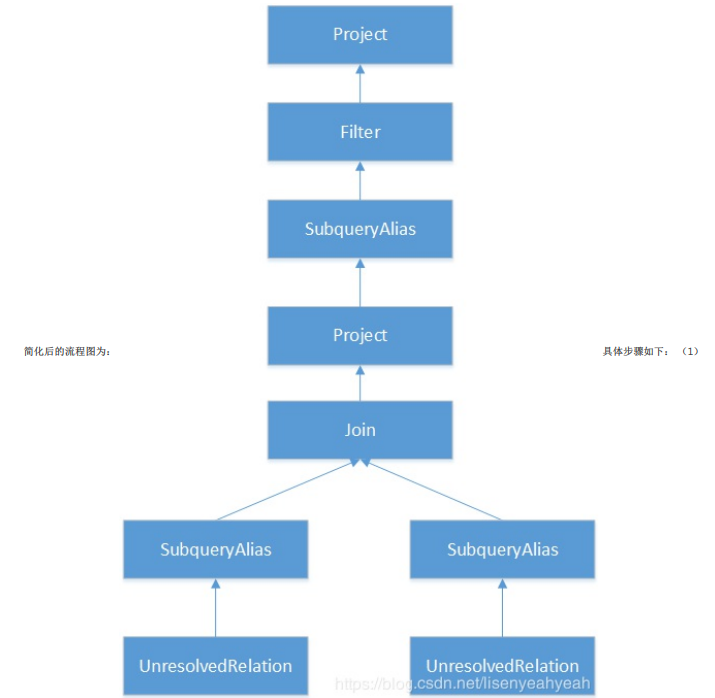

具体步骤如下：（1）简化后的流程图为：

  UnresolvedRelation：对应SQL语句的from的表名，访问FromClauseContext并递归向下访问，最终匹配到TableNameContext节点时，直接根据TableNameContext 的信息生成UnresolvedRelation，构造名为from的LogicalPlan并返回。

（2）Join：对应SQL语句中的INNER JOIN语句，通过withJoinRelations最终构造Join(left, plan(join.right), joinType, condition)返回。包括左表、右表、关联类型、条件。

（3）Filter：对应SQL语句中的where语句，QuerySpecificationContext中包含了 BooleanExpressionContext类型，Asbuilder会对改子树进行递归访问，此例中碰到ComparisonContext节点，生成GreaterThan表达式，然后生成expression并返回 作为过滤条件，构造Filter(expression(ctx), plan)返回。

（4）Project：对应SQL语句中select对列值的选择操作，Asbuilder在访问中会获取 NamedExpressionSeqContext，并对其所有子节点对应的表达式进行转换，生成Expression列表expressions，基于expressions构造Project(namedExpressions, withFilter)返回。

其中各节点中的Expression情况如下：下表列出了构造Filter逻辑算子树节点中的condition表达式。根据ColumnReferenceContext节点信息生成 UnresolvedAttribute表达式。

访问操作	Expression
visitColumnReference	UnresolvedAttribute(Seq(“age”))
visitIntegerLiteral	Literal(20, IntegerType)
visitComparison	GreaterThan(left, right)

下表列出了构造Project逻辑算子树节点中的condition表达式。

访问操作	Expression
visitColumnReference	UnresolvedAttribute(Seq(“a.id”，“a.name”，“cast(b.age as bigint)”))

树形结构如下图：

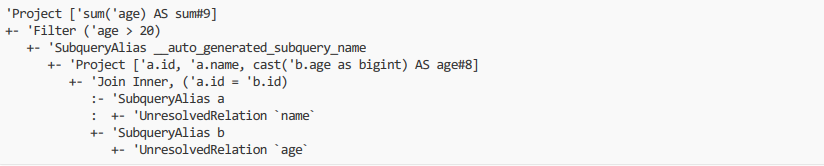

最终生成的未解析LogicalPlan为：

Spark是如何将一个SQL语句通过Antlr4生成未解析的LogicalPlan的流程，这个LogicalPlan中的表名、函数名、字段名等都是未解析的，并没有绑定任何东西。

接下来会进入Analyzer（分析）阶段，完成绑定操作，具体请参考下一篇文章。

以上就是Spark - SQL 解析第一阶段的所有内容！觉得好的，点赞，在看，分享三连击，谢谢！！！​​​​​​​
