本文介绍如何将OpenCV处理后的图像在Python的tkinter GUI中进行显示，通过结合两种库实现图像的交互式展示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

tkinter是python中界面设计常用的库，但是对图片显示的仅支持GIF 和 PGM/PPM 文件格式。和OpenCV没有直接的转换函数，这里另外引进了python常用的图像库PIL来间接的进行转换。

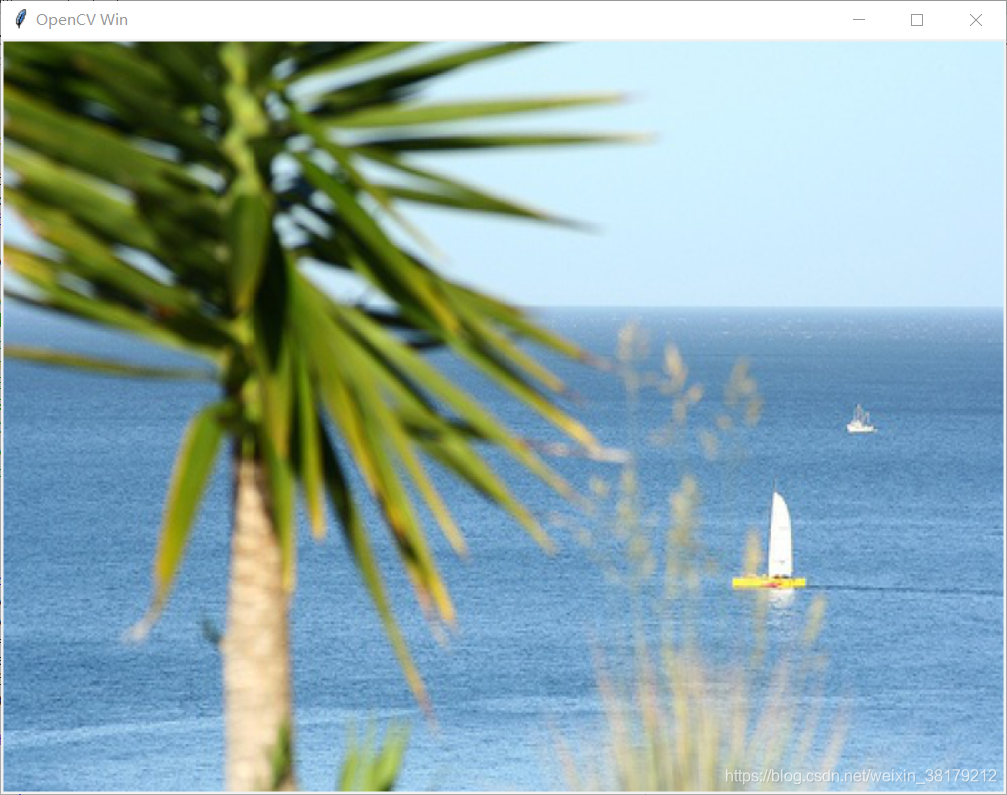

实现了在在tkinter的canvas上显示OpenCV图像。效果如图：

显示效果
实现代码如下：

# -*- coding: utf-8 -*-
"""
Created on Fri Mar 13 14:37:33 2020

@author: xin
"""
from tkinter import *
import cv2 as cv
from a import Image,ImageTk

def Showimage(imgCV_in,canva,layout="null"):
    """
    Showimage()是一个用于在tkinter的canvas控件中显示OpenCV图像的函数。
    使用前需要先导入库
    import cv2 as cv
    from PIL import Image,ImageTktkinter
    并注意由于响应函数的需要，本函数定义了一个全局变量 imgTK，请不要在其他地方使用这个变量名!
    参数：
    imgCV_in：待显示的OpenCV图像变量
    canva：用于显示的tkinter canvas画布变量
    layout：显示的格式。可选项为：
        "fill"：图像自动适应画布大小，并完全填充，可能会造成画面拉伸
        "fit"：根据画布大小，在不拉伸图像的情况下最大程度显示图像，可能会造成边缘空白
        给定其他参数或者不给参数将按原图像大小显
