本文介绍如何使用C语言编程生成PWM（脉宽调制）信号，重点讨论正弦波形的生成方法，涉及基本的数学计算和定时器配置技巧。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

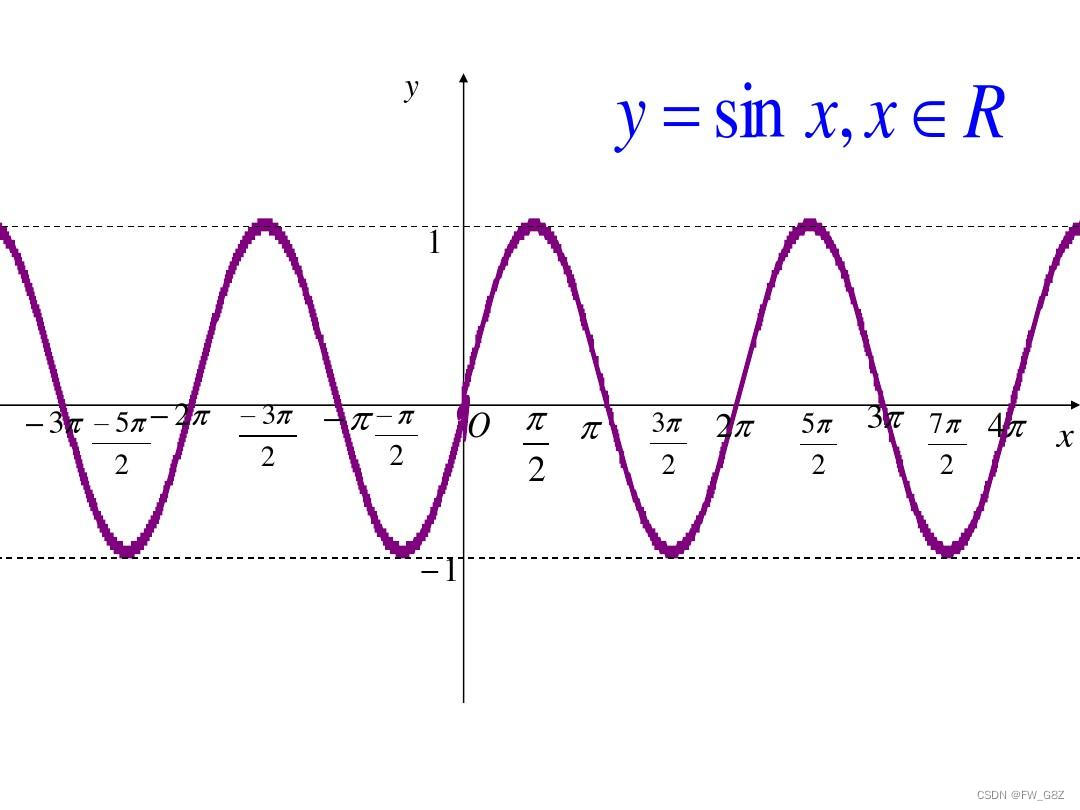

在这里插入图片描述

#include <stdio.h>
#include <math.h>
#include <stdint.h>

#define SAMPLE_POINT_NUM            (200)        /* 需要生成的点的个数 */
#define SINE_MAX                    (255)       /* sin 函数幅值 */
#define PI                          (3.1415926) /* 数学中的常量：Π */
#define POINT_BUFFER_LEN            (400)

int generate_data[POINT_BUFFER_LEN]; /* 生成的数据放在此数组中 */

void get_sin_data(unsigned int point)
{
    unsigned int i = 0;
    float step = 0.0;
    float data = 0.0;
    int tem = 0;

    step = 1 * PI / point; /* 将 sin 函数从 [0-2Π] 等分为 N 个点，则每个点的步长为 2Π/point_num */

    for (i = 0; i < point; i++)
    {
