ATI MINI40配置NI系列软件

对于NI几个套件的基本介绍

• NI(National Instrument): 是美国的国家仪器公司
• NI MAX(Measurement & Automation Explore)：这是一款软件，便于PC与NI的硬件设备之间的交互，NI MAX可以识别并且检测NI设备，同时也能够构造虚拟的NI设备进行部分实验，实现数据采集，并自动导入LabView
• NI DAQmx：NI数据采集硬件产品所对应的驱动
• NI LabView：LabVIEW​是​专​为​测试、​测量​和​控制​应用​而​设计​的​系统​工程​软件，​可​快速​访问​硬件​和​数据​信息。¹

ATI MINI40的需要了解的基本内容

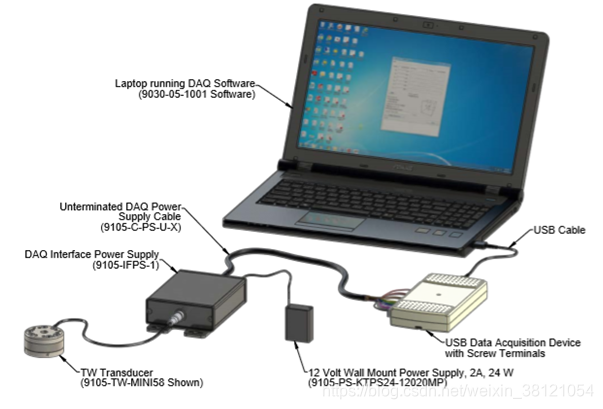

• 首先，单传感器的连接如图所示：

• 如果IFPS设备连接了12V的电源适配器，那么就不需要连接DAQ给IFPS传输的5V电压，但是如果两个一起连接，说明书上是说并不会有影响，但是IFPS会自动选择12V电压输入而忽略5V电压输入（不过两个都接博主没有试过，只是说明书上这样说）。
• 关于这个传感器的计算原理图：
  这其中有几个量：Strain Gage Date \ Offset Correction Voltage \ Calibration Matrix
  Calibration Matrix来自于购买传感器时所给的一个FT-XXXX.zip的压缩文件，每个传感器有自己的校准矩阵。
