本文详细介绍了OSPF中一类和二类LSA如何用于构建网络拓扑。通过实例解析了Router-LSA和Network-LSA的数据格式，展示了如何根据这些LSA描述链路类型、构建点对点和MA网络的拓扑。最后，通过逐步解析不同路由器的LSA，完整地构建了整个网络拓扑。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

​        OSPF的六种LSA，每种LSA都有其独特的作用。其中一二类LSA主要是OSPF拿来构建区域拓扑时所使用的。下面我们就着重讲一下这两类LSA是怎么构建拓扑的。

        先来看一下，这一二类LSA的数据格式，话不多说，直接上图~

一类LSA的又称Router-LSA,主要用来描述链路和拓扑信息，从Adv rtr 字段可以看出这个LSA是哪个路由节点通告出来的。接下来，重点就在Link count这个字段内的内容了。

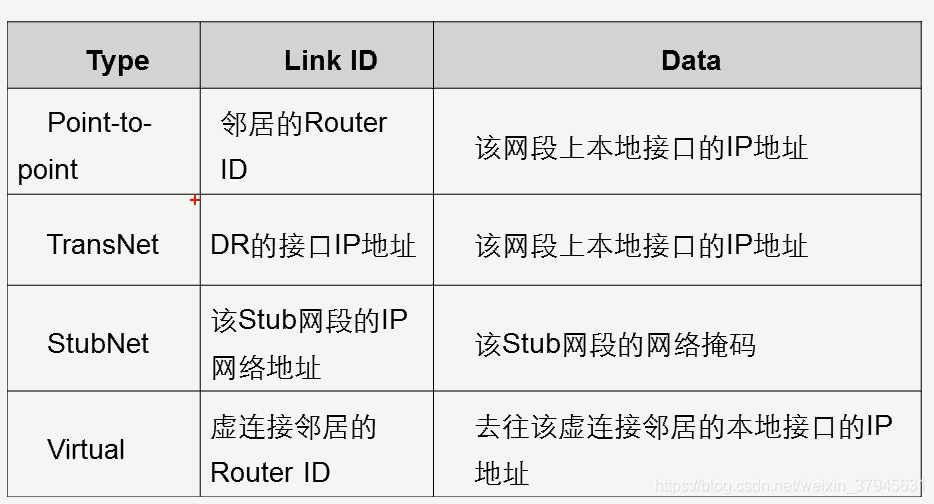

        看Link count字段部分，先看Type字段，Type字段表明这个路由节点所连接的链路类型，总共有四种，每种类型对应的Link ID和Data都是有不一样的含义的。废话少说，直接上图！！！

第一种类型：point-to-point表示这个节点连接的是一个点对点链路。

第二种类型：TransNet表示这个节点连接的是一个MA网络

第三种类型：StubNet表示这个节点上连接着一个网段

第四种类型：Virtual表示这个节点连接的是一个虚连接

下面我们演示一下怎么用Router-LSA来描述如下图所示的点到点链路:
